Heizungsverteilung: wie alles funktioniert

Wie ist die Anordnung von Heizungsrohren in einem Mehrfamilienhaus? Was ist die obere Verdrahtung der Heizung und wie unterscheidet sie sich von unten? Welche Rohrgrößen werden verwendet? Was ist ein Aufzug? Versuchen wir, diese Fragen zu beantworten.

Terminologie

Um Verwirrung zu vermeiden, definieren wir zunächst die Begriffe.

• Aufzug oder thermischer Knoten - der Ort, an dem die Verwaltung der Heizungsanlage und der Warmwasserversorgung des Hauses oder seines Teils konzentriert ist.

Zusätzlich: Die Aufzugseinheit bringt Temperatur und Druck des Kühlmittels auf die optimale Leistung für das Heizungssystem. Somit beträgt die Differenz zwischen den Zuführ- und Rückfäden der Route 4 kgf / cm2; Gleichzeitig reicht ein Abfall von 0,2 kgf / cm2 für die Zirkulation von Wasser durch die Batterien aus.

• Wasseraufzug - Das Hauptelement der Aufzugseinheit ist die Mischkammer, in der sich das heißere Wasser aus dem Zulauf mit dem Rücklaufwasser vermischt, das in den Kreislauf zurückgeführt wird.
• Choke - Rohr, das den Vor- und Rücklauf in der Aufzugsbaugruppe verbindet. Hierdurch tritt das kältere Wasser der Rückführleitung in einen wiederholten Zirkulationszyklus ein.
• Abfüllung (Plankenbett) ist ein horizontales Rohr, das den Steigleitungen Kühlmittel von der Aufzugsbaugruppe zuführt.
• Riser - vertikale Abschnitte des Heizsystems, die Wasser direkt an die Heizgeräte liefern.
• Liners - Rohre, die den Riser mit der Batterie verbinden.

Welche Verdrahtungspläne für Heizungsanlagen können also in Mehrfamilienhäusern verwendet werden? Welche Elemente enthalten sie?

Aufzugsnabe

Der Mindestsatz für die einfachste Aufzugseinheit besteht aus:

1. Einlassventilpaare - auf dem Vorlauf und Rücklauf.
2. Sumpf auf dem Platz und selten auf der Rückleitung.
3. Eigentlich Aufzug mit Choke und Düse.
4. Hausventile, die Hausheizung abschalten.
5. Entladepaare, die das System vollständig entleeren.
6. Steuerventile zur Messung von Druck und Temperatur.

Optional kann vorhanden sein:

1. Fügen Sie heißes Wasser ein (ein oder zwei pro Leitung). Im zweiten Fall wird der Flansch zwischen den Einsätzen in jeder Leitung mit einer Sicherungsscheibe abgeschlossen, um eine konstante Zirkulation durch den Warmwasserkreislauf sicherzustellen.

1. Verbindungen für einzelne Verbraucher (Handelskioske, Geschäfte usw.). Hier fügt sie sich am Flansch vor den Ventilen ein; Die Waschmaschine begrenzt den Wasserfluss durch einen separaten Kreislauf.

Abfüllung

Je nach Standort gibt es zwei Schemata zur Verteilung der Heizung.

Unten

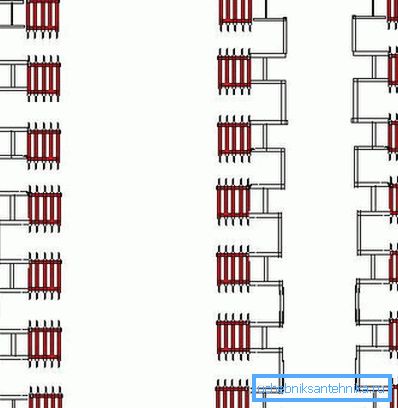

In den meisten modernen Gebäuden wird eine Flaschenabfüllung oder ein Heizungssystem mit niedrigerer Verkabelung verwendet. Sowohl das Futter als auch die umgekehrte Abfüllung befinden sich im Keller. Die Riser sind paarweise mit Jumpern verbunden, die sich in der Wohnung im Obergeschoss oder auf dem Dachboden befinden. An der Spitze jedes Jumpers befindet sich eine Lüftungsöffnung (Mayevskys Kran).

Jeder Riser ist ein Jumper zwischen der Abfüllung. Das unvermeidliche Ungleichgewicht zwischen dem dem Aufzug nächstgelegenen Knoten und den von ihm entfernten Steigleitungen wird durch den Unterschied in der Größe und Durchgängigkeit der Rohrleitungen ausgeglichen. Wir geben die typischen Werte der Fernbedienung für den Heizkreis an, der dem Eingang des modernen zehnstöckigen Gebäudes dient.

Was sind die Vorteile der geringeren Verdrahtung von Heizungsrohren?

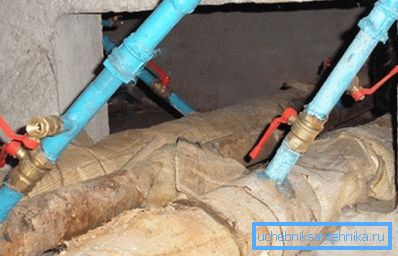

• Alle Ventile an den Dampfriesen sind an einem Ort konzentriert. Zum Trennen brauchen Sie nicht auf den Dachboden zu klettern.

• Das Zurücksetzen des Kühlmittels in den technischen Keller bei Reparaturen ist problemlos möglich.

Übrigens: Keller werden oft als Lager oder Wirtschaftsräume von Geschäften genutzt. In diesem Fall müssen Sie nicht über einen Vorteil sprechen: Sie müssen die Steigleitungen durch den Schlauch in das Abwassersystem fallen lassen.

Der Hauptnachteil der geringeren Verkabelung von Heizungsanlagen ist die Komplexität der Inbetriebnahme nach einem Reset. Um die Zirkulation durch alle Steigleitungen zu starten, müssen Sie die Luft entlüften. Inzwischen sind nicht alle Bewohner der oberen Wohnungen dazu in der Lage; Vergessen Sie nicht die leeren Räumlichkeiten.

Top

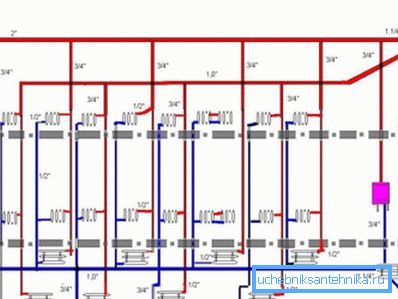

Die obere Befüllung oder Erwärmung mit der oberen Verteilung des Vorrats unterscheidet sich ziemlich vorhersagbar dadurch, dass der Oberfaden im Dachboden platziert wird. Die Rückführleitung bleibt im Keller. Jede Steigleitung ist ein separates Element, das unabhängig von anderen Steigleitungen ist.

Auf dem Dachboden sind neben der Abfüllung in diesem Fall:

1. Absperrungen von der Ventilzufuhr absperren.
2. Stopfen für ihren Abfluss (genauer gesagt für das Ansaugen von Luft, die zum vollständigen Trocknen der Gruppe von Heizgeräten erforderlich sind).

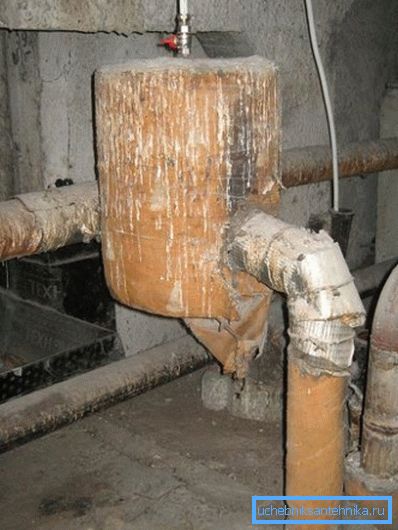

3. Ausdehnungsgefäß Trotz des Namens kompensiert es keinen Anstieg des Kühlmittelvolumens während des Heizens (das System ist nicht autonom, sondern an die Heizungshauptleitung angeschlossen). Der Tank, der sich am oberen Rand des Dispensers befindet und mit einer minimalen Neigung angeordnet ist, dient zum Sammeln von Luft, die von dort durch ein Ablaufventil entfernt wird.

Ein solches Layout der Heizungsanlage wurde bis in die 1980er Jahre massiv angewendet.

Wie sieht der Hintergrund der Abfüllung aus?

• Das Hauptproblem hierbei ist die Komplexität des Zurücksetzens des Starts einer separaten Steigleitung. Um es vollständig abzulassen, benötigen Sie:

• Schließen Sie das Ventil auf dem Dachboden.
• Schließen Sie das Ventil im Keller und schrauben Sie die Kappe ab.
• Schrauben Sie den Stecker auf dem Dachboden ab.

Es ist merkwürdig: Die gesamte Hausheizung mit der oberen Versorgungsleitung wird zurückgesetzt und beginnt viel einfacher, insbesondere wenn die Rückstellung aus dem Ausgleichsbehälter der Heizung in die Aufzugsanordnung gebracht wird. Leider: Der Abfluss eines Hauses ist mit dem Verlust einer großen Menge an Kühlmittel verbunden, was aus Sicht der Einsparung thermischer Energie unerwünscht ist.

• Der Hauptvorteil der oberen Füllung ist, dass der Start extrem einfach ist und nicht von den Bewohnern des Hauses abhängt. Es genügt nur langsam (um einen Wasserschlag zu vermeiden), die Hausventile an den Vorlauf- und Rücklaufleitungen zu öffnen, danach verbleibt nur noch die Luft aus dem Ausgleichsbehälter.

Riser

Die Anordnung des Kühlmittels in den Heizgeräten in einem Privathaus kann horizontal und vertikal (stehend) sein. In Mehrfamilienhäusern an verschiedenen Standorten sind diese Schemata nebeneinander: Wenn es sich bei der Abfüllung immer um eine horizontale Verkabelung handelt, handelt es sich bei der Steigleitung um eine vertikale Verkabelung.

Was ist über Risers in einem Wohnblock zu wissen?

• Keine der Etagen, außer der oberen im Haus mit der unteren Abfüllung, sollte das Strebenpaar zwischen den Heizkörpern nicht schließen. Wenn Sie die Heizung zwischen den Vor- und Rücklaufrohren im fünften Stock eines zehnstöckigen Gebäudes einbetten, werden die Bewohner der oberen Stockwerke einfrieren: Die Zirkulation oberhalb des Ankers wird fast aufhören.
• In den Häusern neuer Projekte wird einer der Zwillingsbühnen häufig inaktiv (dh es wird keine Batterie angeschlossen). Durch die Anordnung der Heizungsanlage mit Einzel-Steigleitungen können die Doppel-Steigleitungen ohne Beteiligung der Bewohner vom Keller aus umgangen werden. Es genügt, anstelle eines Stubs einen Dumper auf einem einzelnen Faden zu installieren und ihn zum Ablassen zu überholen: Der Luftblock wird an der Wasserfront vollständig herausfliegen.

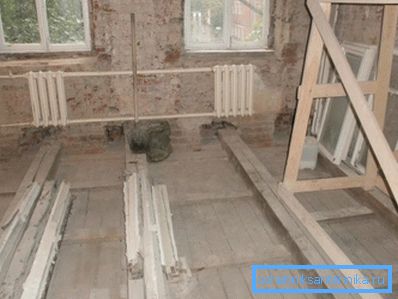

• In Stalinka an einer Steigleitung parallel sind oft zwei Heizkörper angeschlossen, ohne den Durchmesser zu verändern. In diesem Fall dient die Steigleitung selbst als Brücke zwischen ihren Auskleidungen. Solche

Die Verdrahtung der Heizungsanlage ist recht effizient, jedoch nur mit einem großen Durchmesser der Versorgungsleitungen (DU25).

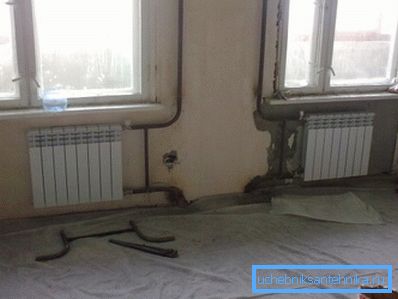

Praktische Konsequenz: Wenn Sie die interne Verdrahtung mit eigenen Händen ersetzen möchten, verwenden Sie entweder Rohre für die Beheizung des gleichen Durchmessers oder drücken Sie einen Jumper. Die Anweisung hängt mit der Tatsache zusammen, dass bei einem Durchmesser von 25 mm Bahn und Auskleidungen mit einem bedingten Durchgang von 15 bis 20 die Batterien einfach kalt werden.

Horizontale interne Verdrahtung

In vielen neuen Gebäuden kann man auf ein relativ exotisches Schema stoßen: Auslässe aus den Steigleitungen kommen in die Wohnung, wodurch die Heizungen für eine beliebige Anordnung verdünnt werden können. Der Durchmesser der Steigleitungen und Auslässe wird so gewählt, dass die waagerechte Kontur in Ihrer Wohnung nicht die Heizparameter in den Wohnungen oben oder unten einstellt.

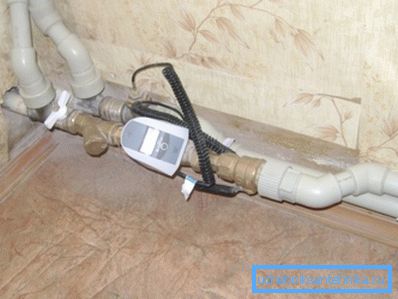

Neben einem beliebigen Layout können Sie über eine horizontale Schaltung mit einem Ein- und Ausgang die Abrechnung der thermischen Energie anpassen. Mit steigenden Heizkosten pro Quadratmeter wird die Installation von Zählern immer wichtiger.

Wie kann die Heizung in der horizontalen Kontur einer Wohnung gestaltet werden?

Nach der bescheidenen Meinung des Autors wäre es am vernünftigsten, das Leningrad oder das Kasernenlayout an diese Situation anzupassen.

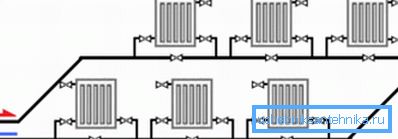

• Entlang des Umkreises der Wohnung ist ein ununterbrochener Ring mit der Größe DN25 angebracht. Unter den Türen wird es in einem Estrich erhitzt oder unter einen flachen Boden gelegt.
• Heizgeräte schneiden parallel zum Ring, ohne ihn zu brechen. Die Größe der Rohre - DNU20. Anschlussplan eines separaten Heizkörpers - unten oder diagonal.
• Jeder Kühler ist mit einem Luftauslass in einem der oberen Stecker ausgestattet. Optional können Drosseln oder Thermoköpfe und Absperrventile an den Versorgungsleitungen installiert werden.

Fazit

Wir hoffen, dass unsere Empfehlungen für den Leser von Nutzen sind. Zusätzliche Informationen, wie die Heizungsverdrahtung in der Wohnung implementiert werden kann, finden Sie im beiliegenden Video. Erfolge!
