Heizungssysteme: eine übersicht über die gängigen schemata
Es scheint, was kann beim Aufbau eines Klimanetzwerks schwierig sein? Nach der Mehrheit handelt es sich dabei entweder um einen Heizpunkt der Heizungsanlage oder um einen einzelnen Kessel, der die Wärmeträgerflüssigkeit erwärmt. Dann gelangt Wasser oder Frostschutzmittel durch die Rohre in die Heizkörper, wo der sekundäre Austausch von Wärmeenergie mit der Raumluft stattfindet.
Hinter der äußerlichen Einfachheit stehen jedoch sehr komplexe technische Lösungen, deren Anweisungen und Wartungsanweisungen mehr als ein Dutzend Seiten umfassen.
Methoden zum Erwärmen des Kühlmittels
Zentrale heizstellen

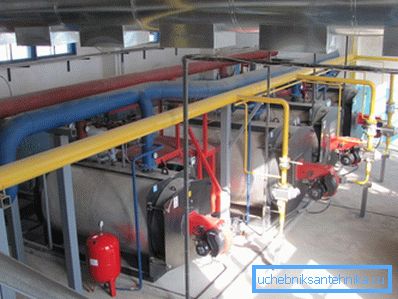

Mit Hilfe von zentralen Heizkesseln wird der Wärmeträger erhitzt, der dann an die Bewohner von Stadtwohnungen geliefert wird. Auch diese Art von Heizung wird manchmal in den Hüttensiedlungen organisiert.
Klimasysteme mit zentraler Wasserversorgung haben folgende Eigenschaften:
- Heizgeräte befinden sich in einem speziell ausgestatteten Gebäude und heizen das für eine große Anzahl von Verbrauchern bestimmte Wasser;
- Zur Zuführung von Flüssigkeit zu den Empfängern werden Heizleitungen verwendet, die üblicherweise in unterirdischen Kanälen verlegt werden.
- Die Einstellung aller Parameter des Kühlmittels (Temperatur, Druck, physikalische und chemische Zusammensetzung, Wassergeschwindigkeit) ist ebenfalls zentralisiert und kann vom Endbenutzer nicht beeinflusst werden.
Einzelplatzinstallationen
In solchen Systemen erfolgt die Erwärmung des Wassers, das an die Heizkörper abgegeben wird, für jede Wohnung oder jedes Haus einzeln. Zu diesem Zweck wird ein eigener Heizkessel installiert. Sie können es je nach Leistung und Kraftstoffsorte selbst auswählen.
Es gibt folgende Sorten:
- Gas. Die häufigste Option. Es wird Erdgas verwendet, das über Stammrohre zugeführt oder in Gasflaschen oder einem Gasbehälter gespeichert wird. Das Heizsystem mit Gaskessel ist eines der wirtschaftlichsten, aber nur zertifizierte Fachleute können solche Geräte installieren und warten.
- Feste Brennstoffe. Hervorragende und kostengünstige Option für Häuser, zu denen die Hauptwasserversorgung nicht gebracht wird. Der Brennstoff ist Holz, Braunkohle, Torf und so weiter. Es gibt sogar Einheiten, die mit Biomasse arbeiten. Mit ihrer Hilfe können Sie die umweltfreundlichste Heizung organisieren.

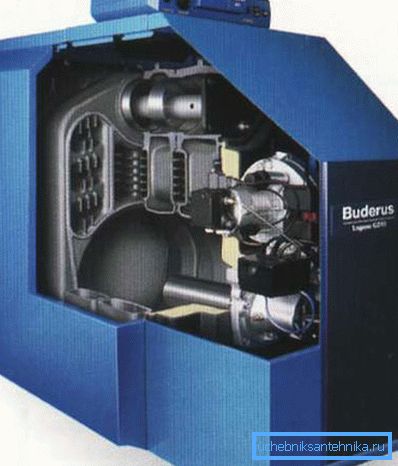

- Heizöl. Heizsysteme, zu denen ein Flüssigbrennstoffkessel gehört, arbeiten völlig autonom und erfordern keinen regelmäßigen menschlichen Eingriff, um Brennstoff zu laden. Der einzige Nachteil ist der hohe Preis für Dieselkraftstoff und der Bedarf an geräumigen Lagereinrichtungen für Dieselkraftstoff.
- Elektrisch. Kann auch zur Erwärmung des Kühlmittels verwendet werden. Haben ausgezeichnete Verbrauchereigenschaften und technische Eigenschaften. Aber Brennstoff - Strom - ist zu teuer, weil das Heizsystem nicht wirtschaftlich ist.
Meist werden elektrische Einheiten als Zusatz- oder Backup-Geräte verwendet.
Beachten Sie! Bei größeren Häusern oder gewerblich genutzten Gebäuden kann ein doppelter Heizkreis installiert werden, der nicht nur einen, sondern zwei Kessel umfasst, die die verschiedenen Konturen des Klimatisierungsnetzes bedienen.
Derzeit ist auch das Engineering von Klimasystemen mit alternativen Energiequellen im Gange. Das vielversprechendste Thermosyphon-Heizsystem mit Sonnenlicht.
Die Entwicklung von Geräten ist jedoch auf einem solchen Niveau, dass es unmöglich ist, diese Geräte als Basisgeräte zu verwenden. Die erzeugte Wärmeenergie reicht nicht aus, um das Haus mit Wärme zu versorgen.
Möglichkeiten zum Verlegen von Rohren
Nachdem Sie sich mit dem Kessel befasst haben, können Sie mit der Auswahl der Rohranordnung fortfahren. Hier sollten Schwierigkeiten auftreten.
Es gibt drei Hauptvarianten:
- Einzelrohr In diesem Fall wird entlang des Umfangs des Raums ein Kofferraumrohr verlegt, in das die Batterien eingetrieben werden. Das Installationsschema des letzteren kann sequentiell sein (Kühlmittel strömt durch jedes Heizelement, es hat keinen anderen Weg) und parallel (Wasser strömt durch das Rohr und dringt in die Batterien über Abflusskanäle ein, die zum Kühlereinlass und -auslass führen).
- Zweirohr Hier sind zwei Kanäle verlegt - einer für die Warmwasserversorgung, der andere für die Rückführung des Kühlmittels in die Heizungsanlage. Ein flexibleres System, mit dem Sie die Temperatur in den Räumen genau einstellen können und Heizkörper reparieren oder wechseln können, ohne den gesamten Heizungsbetrieb zu stoppen.
Das Zwei-Rohr-System hat zwei Varianten:

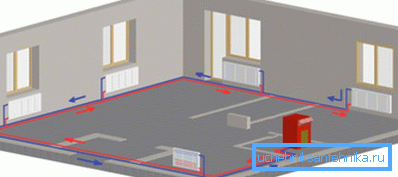

- Sackgasseheizung - in diesem Fall geht ein Leitungspaar in den letzten Raum, wo es durch eine Steckbrücke verbunden wird;

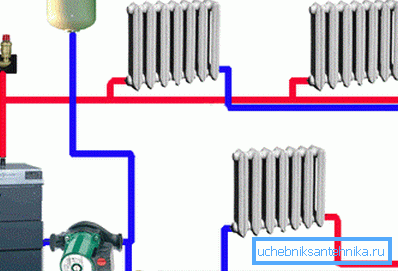

- zugehöriges Heizungssystem - Netz mit Kühlmittel umgeht alle Räume und kehrt zum Heizkessel zurück.
Der zweite Typ ist vorzuziehen: Für seine Herstellung werden weniger Materialien benötigt.

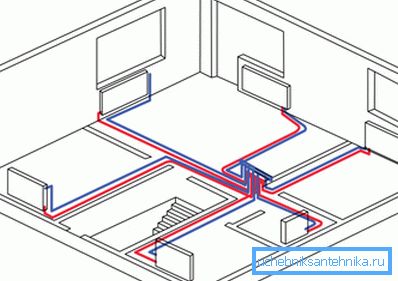

- Sammler. Das Kühlmittel wird dem Kollektor zugeführt, der es getrennt an jede Batterie verteilt. Das flexibelste System, aber die Installation erfordert zu viel Geld.
Probleme mit der Heizung und ihren Lösungen
Allgemeine Pannen und regelmäßige Wartung
Wie Ihr bevorzugter Daewoo Nexia oder Toyota Prado muss das Heizungsnetz regelmäßig gewartet werden.
Zusätzlich zu den geplanten technischen Arbeiten kann die Heizungsanlage aus unvorhergesehenen Gründen versagen:
- der Ausdehnungsbehälter oder die sogenannte Pufferkapazität ist drucklos oder rostig;
- Ein hydraulischer Stoß, der im Heizungssystem entsteht, zerstört die Kühler.
- es bildet sich eine große Leckage, die eine Belüftung oder ein vollständiges Entleeren der Heizungsleitungen verursachen kann;
- Durch äußere Einwirkung von außen wird das Rohr oder der Kühler beschädigt und so weiter.
Beachten Sie! Wenn der Defekt im Heizkessel aufgetreten ist (insbesondere Gas), sollten Sie ihn auf keinen Fall selbst beheben. Selbst wenn die Regler oder das Thermometer einfach versagt haben, das Dichtmittel ausgetrocknet ist oder begonnen hat, die Geldichtungen an den Düsen durchzulassen, ist es notwendig, die Hilfe von Fachleuten in Anspruch zu nehmen. Die Bedienungsanleitung des Heizgeräts verhindert direkt unbefugte Eingriffe in den Betrieb des Geräts.
Um Probleme beim Betrieb des Systems zu vermeiden, ist es wünschenswert, dass der Entwurf oder die Rekonstruktion sowie die Inbetriebnahme von einem speziellen Klempnerteam ausgeführt werden. Am Ende der Arbeit werden sie eine Akzeptanz- und Inspektionsakte für das System ausarbeiten, die Sie unterschreiben müssen, Sie erhalten eine Zeichnung und einen Pass des Klimanetzwerks sowie eine Garantie für die durchgeführten Arbeiten.
Wenn Sie bei einem Unfall die Nachbarn überfluten und eine Untersuchung ergibt, dass der Fehler aufgrund von Installationsfehlern aufgetreten ist, wird der Schaden durch den Auftragnehmer des Unternehmens ausgeglichen. Der Grund für die Einreichung einer Klage vor dem Gericht sind die oben genannten Dokumente.
Eine unabhängige Installation ist auch wünschenswert, um unter der Kontrolle eines erfahrenen Spezialisten durchgeführt zu werden, der sich bereits mit Heizungen beschäftigt hat. Darüber hinaus müssen Sie beim Einkauf von Materialien kein Geld sparen, sondern nehmen nur hochwertige Rohre mit.

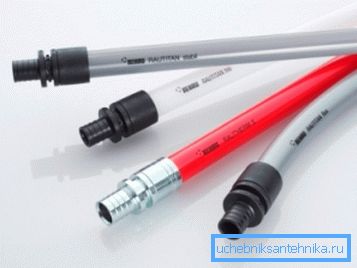

Zum Beispiel bewährte Teile, die unter der Marke Rehau vertrieben werden. Obwohl der Preis recht hoch ist, ist dies eine ausgezeichnete Wahl, die Sie nicht enttäuschen wird.

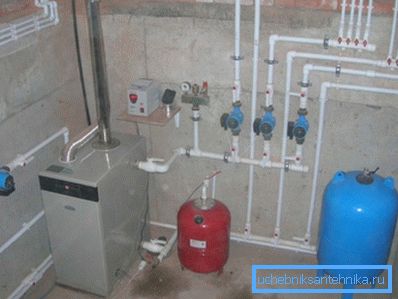

Die regelmäßige Wartung von Heizungsanlagen kann unabhängig voneinander durchgeführt werden. Die häufigsten Probleme und Lösungen sind in der nachstehenden Tabelle aufgeführt.
| Das Problem | Lösung |
| Aufwärmen in der Heizungsanlage | Eine solche Störung ist beim Betrieb von Klimanetzen selten. In Wohnungen, die sich in der Nähe einer zentralen Wärmeversorgung befinden, kann es zu einer Aufwärmung kommen, und nur dann, wenn gegen die Regeln für das Einsetzen der Batterien verstoßen wurde.Wenn Düsen durch einen Arbeitsbypass verbunden sind, können Sie nicht mehr über ein Aufheizen nachdenken. Bei autonomen Systemen wird die Temperatur von Ihnen persönlich mit elektronischen Kesseln geregelt. |
| Wasserschlagprävention | Dieser Begriff bezieht sich auf einen starken Druckanstieg des Kühlmittels im System, der zu Ausfällen von Rohren, Formstücken und meistens Heizkörpern führen kann. Das Problem kann leicht gelöst werden: In einem autonomen System muss das Kühlmittel langsam in die Rohrleitungen eingefüllt werden. In einem zentralisierten System müssen die Batterieeinlässe mit Thermoventilen ausgestattet werden, die beim Einschalten des Systems angeschraubt und langsam freigegeben werden müssen, damit Wasser die Batterie mit einem kleinen Strom füllt. |
| Vorschubsystem | Wenn das geschlossene Heizungssystem mit einem offenen Ausgleichsbehälter ausgestattet ist, muss der Wärmeträger ständig überwacht werden. Die Flüssigkeit neigt dazu, zu verdampfen, so dass das durch die Rohrleitungen zirkulierende Volumen an Wasser abnimmt. Dazu ist es nicht erforderlich, in den Dachboden zu klettern. Der Mangel an Kühlmittel kann durch das Manometer am Armaturenbrett des Kessels bestimmt werden. |

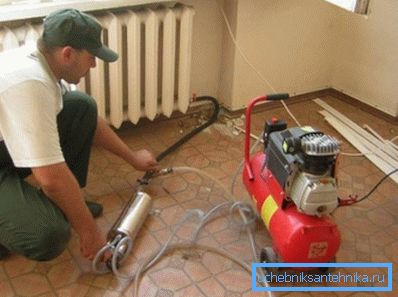

| Klima-Netzwerkreinigung | Beim Arbeiten innerhalb der Heizkörper (insbesondere Gusseisen) bilden sich mineralische Ablagerungen, die entsorgt werden müssen. Überlegen Sie, wie das Heizsystem gespült werden muss: Dafür gibt es chemische und mechanische Mittel: Sie können entweder eine Sonderlösung in das System einfüllen oder die Heizelemente demontieren und mit speziellen Hydraulik- oder Pneumatikpistolen reinigen. Um die Zentralheizung vor Verunreinigungen zu schützen, empfiehlt es sich, einen Sumpf für die Versorgungsleitung zu installieren. |
Tipp! Viele Besitzer von autonomen Netzwerken fragen, was im Heizungsnetz zu füllen ist. Meistens wirkt Wasser als Wärmeträger, seltener - spezielles Frostschutzmittel. Wenn Sie sparen möchten, verwenden Sie Wasser.
Zuvor ist es jedoch wünschenswert, sie mit Hilfe spezieller Geräte oder Lösungen zu mildern. Dies hilft, die Bildung von Ablagerungen an den Rohren zu vermeiden und die Zeit zwischen dem Spülen des Systems zu verlängern.
Druckentlastungssystem
Die größten Schwierigkeiten beim Betrieb von Heizungsnetzen entstehen durch die Verletzung der Dichtheit von Rohren, Formstücken, Hähnen, Heizkörpern und anderen Geräten. Hier geht es nicht so sehr um die Fehlersuche, sondern darum, wie Sie ein Leck finden.

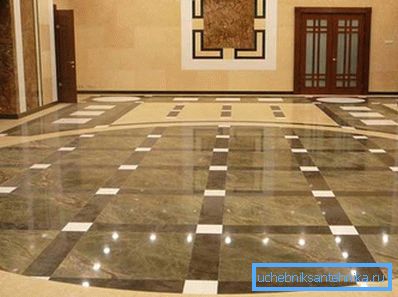

Wenn die Rohre offen verlegt sind, müssen Sie sich nur mit einer Taschenlampe scharfstellen und ein Audit durchführen. Was aber, wenn der Vor- und Rücklauf unter einem Estrich verkleidet wird und darüber Marmorplatten gelegt werden, für die viel Geld ausgegeben wurde?
Hier können Sie nur einen Ratschlag geben - Sie müssen sich bereits bei der Installation vor Leckagen schützen. Hierfür empfiehlt es sich, spezielle Rohre (Metall-Kunststoff oder aus vernetztem Polyethylen) zu verwenden und darauf zu achten, dass kein Beton mit Beton gefüllt wird.
Fazit
Durch die regelmäßige Reinigung und Einspeisung der Heizanlage, die Beseitigung von Lecks und die Wartung des Heizkessels können Sie die Lebensdauer des Klimatisierungsnetzes Ihres Hauses erheblich verlängern. Mit der Reihenfolge des Betriebs von Ingenieurnetzwerken eines Wohnhauses können Sie in diesem Material aus dem Video lernen.
