Heizungssystem eines mehrfamilienhauses: technische

Das einfachste Klimanetzwerk eines Privathauses besteht aus einem Heizkessel, Heizkörpern und Rohrleitungen, die diese Elemente zu einem geschlossenen Ring verbinden, durch den Kühlmittel zirkuliert. Die Heizungssysteme von Hochhäusern sind jedoch völlig anders angeordnet, was bei der Reparatur oder Modernisierung des in einer Wohnung befindlichen Bauteils zu berücksichtigen ist. Andernfalls werden Probleme mit Nachbarn und Wohngebäuden nicht vermieden.

Das Schema der Anordnung der Erwärmung mit einem zentralen Kühlmittelstrom

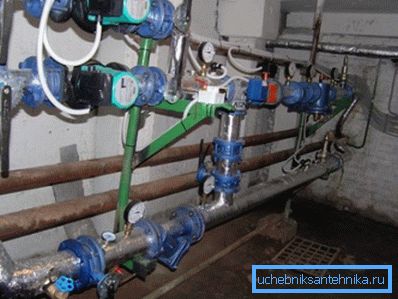

Hausverteilungsknoten

Das Heizungssystem in einem Mehrfamilienhaus beginnt mit einem Absperrventil, das an der Rohrleitung installiert wird, die die Rohrleitungen im Untergeschoss mit den Vorlauf- und Abflusswärmeleitungen verbindet (Anweisungen im Anhang zu SNiP 41-01-2003).

Beachten Sie! Dieser Moment ist sehr wichtig für Arbeiter von Wohnungs- und Kommunaldienstleistungen sowie die Organisation, die Wärme liefert. Durch dieses Ventil werden ihre Befugnisse geteilt: Die Organisation, die Heizungsleistungen erbringt, ist für die Sicherheit und Funktionsfähigkeit der externen Kommunikation verantwortlich, die Wohnraumabteilung oder die Eigentumswohnung sollten sich um die innere Gesundheit kümmern.

Nach dem Absperrhahn ist eine Vielzahl von Geräten erforderlich, um Kühlmittel und heißes Wasser in den Wohnungen auf allen Etagen des Hauses zirkulieren zu lassen. Ihre Liste und Beschreibung sind in der Tabelle angegeben.

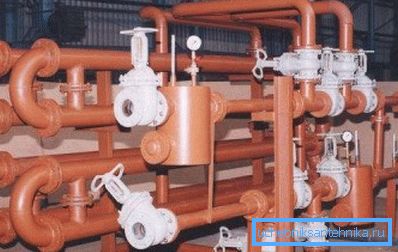

Das Heizungssystem eines Mehrfamilienhauses wird durch Ändern des Durchmessers der Heizungsaufzugsdüse eingestellt. Durch Schließen und Öffnen des entsprechenden Ventils beschleunigt oder verlangsamt der Arbeiter des Versorgungsunternehmens die Zirkulation des Kühlmittels im Heizungssystem, wodurch die Temperatur in den Kühlern geändert wird.

Ver- und Entsorgungsleitungen

Das nächste wichtige Element des Heizungssystems von Mehrfamilienhäusern sind die Steigleitungen, die Wasser in jede Etage des Hauses liefern und das gekühlte Kühlmittel ableiten, das durch die in den Wohnungen installierten Batterien fließt.

Es gibt zwei Hauptschemata:

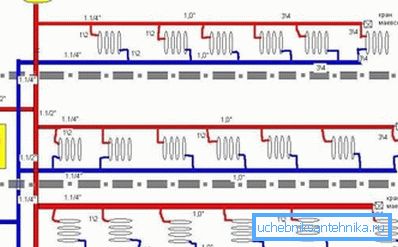

1. Wärmeträger wird durch ein Rohr geführt und durch ein anderes entfernt. Diese Hauptreste, die an verschiedenen Enden des Hauses auf jeder Etage angeordnet sind, sind durch Jumper miteinander verbunden, durch die die Flüssigkeit fließt und in allen Batterien den Weg entlang führt. So ist die Heizung eines 5-stöckigen, mehrstöckigen alten Hauses organisiert.

Ein solches Schema wurde später aufgegeben, da es schwierig ist, das Kühlmittel vollständig abzulassen. Beim Lüften von Rohren oder Heizkörpern in einer bestimmten Wohnung ist es sehr schwierig, das gesamte Wasser aus den horizontalen Abschnitten der Rohrleitungen zu entfernen.

1. Wasser strömt durch ein vertikales Rohr in den Dachboden und fließt dann von der Batterie zur Batterie vom oberen Stockwerk nach unten..

Beachten Sie! Beide Wasserverteilungssysteme haben einen großen Nachteil - der Jumper auf dem Dachboden oder die technische Etage. Sie ist für die Ableitung von Luft durch das Luftventil notwendig, führt jedoch zu einem erheblichen Wärmeverlust, der die Effizienz des gesamten Klimasystems verringert.

Da das technische Niveau von Mehrfamilienhäusern (Dachböden und Keller) nicht beheizt wird, besteht die Gefahr, dass das Kühlmittel bei einem Unfall der Heizungsanlage einfriert.

Um dies zu vermeiden, werden die folgenden Konstruktionsmerkmale der Heizersteige bereitgestellt:

1. Die Steigung der horizontalen Jumper. Wenn der von SNiP vorgesehene Höhenabfall der Pipelines richtig beobachtet wird, geht während des Abstiegs des Kühlmittels die gesamte Flüssigkeit aus ihren Rohren weg und die Bildung von Eis, das Rohre und Kühler brechen kann, ist vollständig ausgeschlossen.
2. Heizung technischer Böden. Obwohl Heizungsheizkörper auf dem Dachboden und im Keller nicht vorgesehen sind, erwärmen die Rohre selbst die Luft, obwohl die Glaswolle oder Mineralfasern sie bedecken, die Luft, so dass das Kühlmittel nach einem Notheizungsstopp nicht sofort abkühlt.
3. Große Trägheit. Der obere und der untere Sturz der Steigrohre haben einen recht großen Rohrdurchmesser (mehr als 50 mm). Ihre Abkühlung nach Beendigung der Wärme erfolgt nicht sofort. Aus diesem Grund hat das Wasser in ihnen keine Zeit zum Einfrieren.

Im Allgemeinen ist das derzeit verwendete Schema mit der oberen Verteilung des Kühlmittels ziemlich effektiv, obwohl es einige Funktionsmerkmale aufweist:

1. Das Starten des Heizsystems ist so einfach wie möglich. Es genügt, den Absperranker zu öffnen, der den Zugang zum Wasser und zum Luftventil im Dachgeschoss versperrt. Nach dem Befüllen der Rohre mit Wasser wird dieses verstopft, um Kühlmittelverlust zu vermeiden. Bei dieser Veranstaltung endet der Start des Klimanetzwerks.
2. Im Gegenteil ist das Abschalten der Heizung und der Notabgabe des Kühlmittels schwierig. Sie müssen zuerst die gewünschte Leitung im obersten Stockwerk finden, die Ventile dort abstellen und dann das Ventil im unteren Teil des Steigrohrs öffnen.
3. Bei vertikaler Verteilung ist die Verteilung der Wärme ungleichmäßig (obwohl der Preis für Heizungsleistungen derselbe ist). Tatsache ist, dass die oberen Wohnungen einen heißeren Wärmeträger bekommen, der die Wohnung besser erwärmt. Um dies zu kompensieren, müssen Sie in den darunter liegenden Wohnungen Heizkörper mit einer großen Anzahl von Abschnitten installieren.

Wärmetauscher in den Wohnungen

Wenn Sie die Heizgeräte in einer Stadtwohnung nicht mit eigenen Händen ausgetauscht haben, wird sie von einem der beiden Geräte erwärmt:

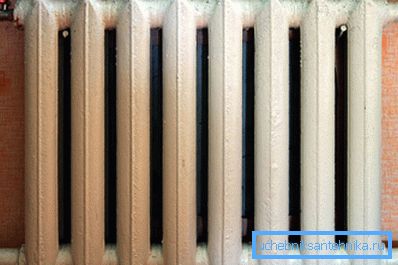

1. Gusseisen batterie. Es hat eine geringe Wärmeübertragung, eine erhebliche Trägheit, ein enormes Gewicht und kein ästhetisches Erscheinungsbild. Zum anderen kann dieses Gerät mit einem Wärmeträger beliebiger Qualität verwendet werden. Gusseisen ist praktisch nicht korrosionsanfällig und kann bei regelmäßiger Reinigung der inneren Ablagerungen mehr als 50 Jahre halten.

1. Stahlrohr mit Wärmetauscherplatten. Dieses Heizgerät wurde in Verbindung mit den Einsparungen beim Bau von Häusern installiert und enthält kein Wasser.

Die beste Option für eine Heizungsanlage mit zentraler Kühlmittelzufuhr sind zu Recht Bimetallheizkörper.

Diese Geräte bestehen aus:

• Stahlrahmen, durch den Kühlmittel fließt;
• Aluminium-Wärmetauscher, am Rahmen getragen - erhöht die Wärmeübertragung und verleiht der Batterie ein attraktives Erscheinungsbild.

Haltbare Stahlrohre im Inneren verhindern Korrosion (im Gegensatz zu Vollaluminiumkühlern) und verleihen dem Kühler Festigkeit und schützen vor hydraulischen und pneumatischen Stößen, die für Zentralheizungssysteme nicht ungewöhnlich sind.

Ein weiterer positiver Punkt bei der Verwendung einer Bimetall-Vorrichtung ist die hohe Leistung. Dadurch können weniger Abschnitte verwendet werden.

Der einzige Nachteil sind die hohen Kosten. Die beschriebenen Heizgeräte gehören zu den teuersten aller derzeit vorhandenen Heizgeräte.

Beachten Sie! Wenn sich an den Einlassrohren Ihrer Batterien Regulierungsventile befinden - Wasserhähne, Thermostate, Drosseln usw. -, müssen Sie den Bypass (die Brücke zwischen Einlass und Auslass der Batterie) einrichten. Andernfalls regelt der Thermostat die Kühlmittelmenge nicht nur in Ihrer Batterie, sondern in allen darunter liegenden Wohnungen. Dies dürfte die Nachbarn nicht zufrieden stellen.

Merkmale von Warmwassersystemen

Die Organisation, die sich mit der Beheizung von Mehrfamilienhäusern beschäftigt, kennt und versorgt die Verbraucher mit heißem Wasser.

Wie das Klimasystem weist dieses Engineering-Netzwerk einige Besonderheiten auf:

1. Die Erwärmung von heißem Wasser und Kühlmittel während der Heizperiode erfolgt zentral. Meistens werden für die Zufuhr beider Flüssigkeiten die gleichen Leitungen verwendet. Um den Durchfluss zu trennen, werden Ventile verwendet, die sich im Keller befinden.

1. Das Warmwassersystem kann eine oder zwei Leitungen haben. Das letztere Schema ist vorzuziehen, da es Ihnen ermöglicht, den übermäßigen Wasserverbrauch zu vermeiden, der in einem Einrohrsystem auftritt, wenn das Ventil geöffnet wird (jeder Verbraucher wartet, bis das abgekühlte Wasser abgelassen ist und das heiße Wasser zu fließen beginnt).
2. Häufig werden im Bad installierte Heizkörper zum Trocknen von Handtüchern an die Warmwasserleitung angeschlossen. Dies ist keine sehr gute Maßnahme, da der beheizte Handtuchhalter im Sommer heiß bleibt, was den Aufenthalt im Bad unangenehm macht.

Tipp! Dieses Problem zu lösen ist einfach. Bei Reparaturen oder beim Austausch von Heizgeräten in einer Wohnung sollten Absperrventile an den Einlass- und Auslassarmaturen angebracht werden. Vergessen Sie nicht, den Bypass auszustatten.

1. Da heißes Wasser durch die Heizungsrohre zugeführt wird, wird es im Sommer oft abgestellt. Wartungsarbeiten an der Hauptausrüstung der Heizungsnetze müssen durchgeführt werden.

Fazit

Das Heizungssystem von Wohngebäuden mit zentralem Kühlmittelstrom unterscheidet sich grundlegend von den einzelnen Klimanetzen. Unqualifizierte Eingriffe und Modernisierungen können nicht nur die Heizungsqualität der Nachbarn verschlechtern, sondern auch zu einer vollständigen Behinderung der Rohrleitungen führen.

Daher ist es bei der Durchführung von Arbeiten erforderlich, die vorgeschriebenen Regeln strikt zu beachten oder qualifiziertes Fachpersonal in Anspruch zu nehmen. In dem in diesem Artikel veröffentlichten Video können Sie mehr über die technischen Netzwerke von Hochhäusern erfahren.
