Heizungsschema: wie rohre für ein autonomes heizungssystem

Bevor Sie ein Heizsystem installieren, müssen Sie die Art der Verteilung der Rohrleitungen festlegen. Es gibt sowohl bekannte als auch häufig verwendete Ein-Rohr- und Zwei-Rohr-Verfahren zum Anordnen eines Klimanetzwerks sowie exotischere. Dazu gehören das Heizschema für zwei Flügel, radial, Mehrkreislauf und so weiter.

Lesen Sie im unten stehenden Material mehr über die beliebtesten.

Arten von Heizungssystemen

Vor dem Entwickeln dieser oder anderer Maßnahmen - Heizen mit eigenen Händen, Warmwasserversorgung und dergleichen - ist es notwendig, die Art des Klimasystems anhand der Methode des Kühlmittelstroms zu bestimmen. Davon hängt direkt ab, welche Rohrverlegungsmethode in Ihrem speziellen Fall geeignet ist.

Die einfachste Version ist das Schwerkraftheizungssystem, bei dem der Kühlmittelstrom aufgrund des Temperaturunterschieds und der Dichte des durch die Rohre strömenden Wassers auftritt. Mit solchen Projekten sind Bewohner von Städten, die in Chruschtschow oder einem anderen Apartmenthaus mit zentraler Versorgung mit Wärmeträgern leben, aus erster Hand vertraut.

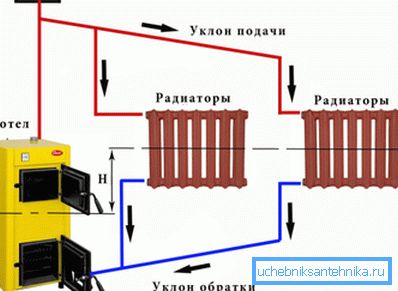

Das Funktionsprinzip der Heizungsanlage mit Naturumlauf ist wie folgt:

1. Das im Boiler erhitzte Wasser wird weniger dicht und dementsprechend leichter, wodurch es von schweren Wassermassen zum oberen Punkt des Systems verdrängt wird.
2. Von dort fließt die Flüssigkeit durch die installierten Rohre durch die in allen Räumen installierten Heizkörper und gibt Wärmeenergie an die Raumluft ab.
3. Der Zyklus endet mit dem Eintritt von abgekühltem Wasser in den Kessel, wo eine neue Wende beginnt.

Beachten Sie! Um den normalen Durchfluss und die Luftentfernung des Systems zu gewährleisten, sollten die Heizungsrohre in einem Gefälle von 3-5 Grad zum Kessel hin aufgestellt werden. Dies ist eine zwingende Anforderung des SNiP.

Das Schwerkraftheizungssystem hat viele Vorteile, jedoch ist seine Verwendung mit einigen Schwierigkeiten verbunden. In der Tabelle sind alle Vor- und Nachteile des Betriebs des Engineering-Netzwerks mit natürlichem Kühlmittelstrom aufgeführt.

Gravitationsschemata zur Beheizung von Gebäuden können auch im Einzelbau eingesetzt werden. Der einzige Unterschied besteht darin, dass Sie einen Ausdehnungsbehälter installieren und von vertikalen Steigleitungen nicht auf dem Dachboden, sondern unter der Decke des Obergeschosses (natürlich am höchsten Punkt des Klimasystems) installieren können.

Daher können Sie sicher in den Gebäudeverzeichnissen oder den folgenden typischen Heizungsschemata vorhanden sein, sie an Ihre eigenen Bedürfnisse anpassen und implementieren.

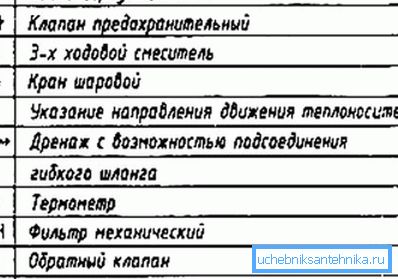

Tipp! Um die von den Ingenieuren erstellten Skizzen und Projekte zu verstehen, müssen Sie die Symbole in den Heizschemata kennen. Es gibt nur wenige Anzeichen und sie sind intuitiv, sodass das Auswendiglernen nicht viel Zeit in Anspruch nimmt, sondern die Möglichkeit bietet, die Baudokumentation einfach zu navigieren.

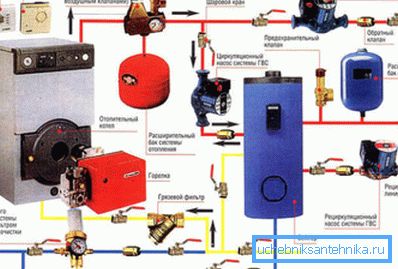

Wenn Sie den Nachteilen des Schwerkraftsystems nicht gewachsen sind, können Sie Heizungsinstallationsschemata mit erzwungenem Flüssigkeitsstrom verwenden. Ein obligatorisches Element ist in diesem Fall eine Umwälzpumpe, die an der Rücklaufleitung installiert ist.

Erst nach der Entscheidung über die vorgenannte Frage kann das Schema der Rohrverlegung gewählt werden.

Es gibt mehrere davon:

• einzelnes Rohr;
• Zweirohr;
• Ray

Lassen Sie uns näher darauf eingehen.

Wege der Verlegung

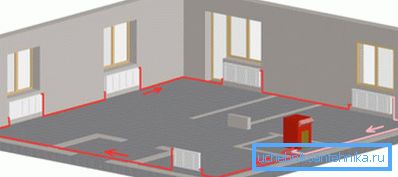

Einrohrheizungsnetz

Wir beginnen mit der Analyse des Heizungsschemas mit einem einzigen Rohr, das sowohl zur Wasserversorgung der Batterien als auch zum Transport der gekühlten Flüssigkeit zum Heizkessel dient.

Wenn zwei Flügel oder mehrere Etagen eines Hauses beheizt werden müssen, muss der Wasserstrom mithilfe eines T-Stücks in zwei oder mehr Teile aufgeteilt werden. Es ist wünschenswert, jeden Kreislauf mit Absperrventilen auszustatten, die ihn gegebenenfalls abschalten, ohne den Betrieb des gesamten Systems zu unterbrechen.

Nach dem Durchlauf aller Heizkörper müssen die Strömungen wieder zu einer Leitung zusammengefasst werden, die mit dem Einlass des Heizkessels verbunden ist.

Heizkörper in Einrohrheizung können auf zwei Arten angeschlossen werden:

1. Konsistent. In diesem Fall ist das Kühlmittel versorgende Rohr mit dem Einlass der Batterie und dem Auslass verbunden. Es werden keine zusätzlichen Artikel montiert. Kühlmittel kann nicht am Heizkörper vorbeiströmen.
2. Parallel. Hier wird die Wasserleitung einfach um das gesamte Haus herum verlegt und die Heizkörper mit Hilfe von Abschlägen und Abzweigstücken verbunden. Hinzu kommt, dass der Ausfall einer einzelnen Batterie die Arbeit des restlichen Heizungssystems nicht stört.

Bei der Anordnung eines Einrohrheizungssystems ist es wünschenswert, die folgenden Elemente vorzusehen:

1. Ventile am Einlass und Auslass der Batterie. Damit können Sie nicht nur die in den Heizkörper eintretende Wassermenge und damit die Temperatur im Raum regulieren, sondern auch das Heizelement reparieren oder austauschen, ohne das Kühlmittel abzulassen.

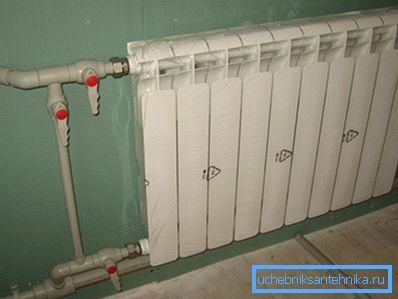

2. Wenn der Einlass und der Auslass der Batterie vor den Absperrventilen in Reihe geschaltet werden, ist es ratsam, diese mit Bypässen zu verbinden - Rohrabschnitten mit kleinerem Durchmesser, die den Wasserdurchfluss im Falle eines Abschaltens des Kühlers ermöglichen.

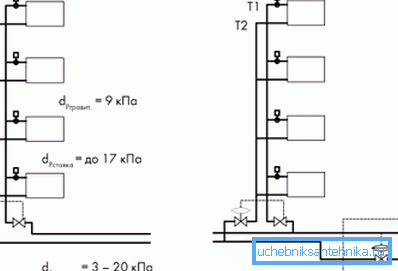

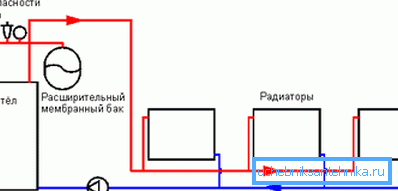

Zwei-Rohr-Schema des Heizungsnetzes

Das Heizsystem mit zwei Rohren (Zu- und Ableitung) ist effizienter, erfordert jedoch mehr Material, wodurch die Installationskosten leicht ansteigen. Die Vorteile liegen jedoch auf der Hand. Durch die Verwendung, insbesondere in Verbindung mit einer Umwälzpumpe, können Sie die Wärmeenergie effizienter und gleichmäßiger in den Räumen des Hauses verteilen.

Anweisungen zum Aufbau eines solchen Systems werden auch für Anfänger keine Schwierigkeiten bereiten:

1. Vom Kessel aus werden zwei Rohre verlegt, von denen eine mit dem Auslass und die andere mit dem Einlass des Kessels verbunden ist. Gemäß dem ersten wird den Kühlern heißes Wasser zugeführt, in dem zweiten wird das bereits gekühlte Kühlmittel dem Kessel zugeführt.
2. Setzen Sie Heizkörper ein, die durch Abzweigrohre hergestellt werden. Der Einlass ist an die Versorgungsleitung angeschlossen, der Ausgang ist an die Rücklaufleitung angeschlossen.
3. Um eine Zerstörung der Heizgeräte durch Überdruck zu vermeiden, wird empfohlen, keine Ventile im Kühlerauslasskanal zu installieren.
4. Jede Batterie muss mit einem Luftventil ausgestattet sein - einem Mayevsky-Ventil, das zum Entfernen von Luftstopfen erforderlich ist, die nach dem Einfüllen von Flüssigkeit in das System gebildet wurden.

Die Vorteile des Systems liegen auf der Hand und als Nachteil kann nur ein höherer Materialverbrauch festgestellt werden - für ein Zweirohrsystem werden zweimal so viele Materialien benötigt wie für ein Einrohrsystem.

Kollektordiagramm des Heizungsnetzes

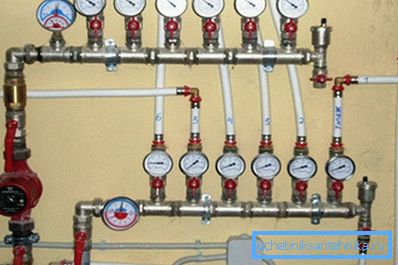

Dies ist das flexibelste und einfach anpassbare Heizsystem. Hier können Sie den Kühlmittelfluss zu jeder Batterie zu Hause von einem Ort aus genau regeln - dem Sammelschrank. Im Falle eines Unfalls wird jede Batterie mit Absperrventilen abgeschaltet, was die Reparatur einfach und schnell macht.

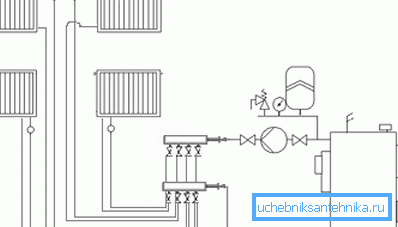

Das Schema des Sammlersystems ist wie folgt:

1. Die Hauptelemente sind zwei Kollektoren: für die Zu- und Abführung des Kühlmittels.
2. Jede Batterie im Haus ist durch ein Rohrpaar mit den oben genannten Kollektoren verbunden. Somit ist für jeden Kühler ein separater Kreislauf organisiert.

Das radiale Heizschema kann sicher für die Installation empfohlen werden, wenn Sie die folgenden Nuancen nicht fürchten:

• Für die Installation ist eine große Anzahl von Rohren erforderlich, die unter dem Estrichboden verlegt werden müssen.
• Das System muss notwendigerweise über eine Umwälzpumpe verfügen, da die Neigung der Rohrleitungen nicht beobachtet werden kann.
• Bei der Montage ist darauf zu achten, dass sich unter dem Estrich keine Armatur befindet, die während des Betriebes auslaufen kann.

Fazit

Neben den oben betrachteten Verteilungsmethoden für die Hauptleitungen, die den Batterien Kühlmittel zuführen und das gekühlte Wasser zurück zum Kessel liefern, ist das Anschlussschema der Heizkörper (unten, seitlich, diagonal) nicht weniger wichtig. Der korrekte Anschluss erhöht nicht nur die Kühlmittelumwälzrate und die Effizienz der Batterien, sondern verhindert auch das Auftreten von Luftkupplungen.

Weitere Informationen hierzu finden Sie im Video in diesem Artikel.
