Die Wärmepumpe für das Haus ist eine obligatorische Einheit für Systeme mit erzwungener Zirkulation des Kühlmittels. Die meisten modernen Systeme basieren genau auf dem obligatorischen Prinzip, daher ist die Frage der Wahl eines Umlaufgeräts sehr wichtig. Wir sprechen über die grundlegenden Eigenschaften und Kriterien für die Auswahl einer Pumpe zum Heizen.

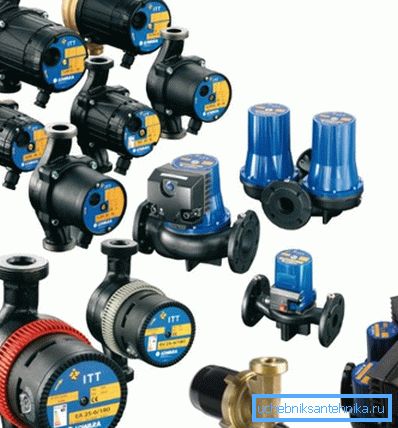

Pumpen für die Heizung zu Hause gibt es in einer großen Auswahl.

Heizungsumwälzpumpe

Zweck

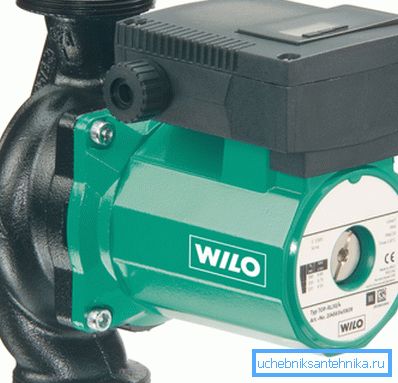

Vor uns liegt eine Einheit des führenden deutschen Herstellers Wilo.

Es gibt zwei Arten der Organisation der Bewegung des Kühlmittels in Heizungssystemen:

  • natürlich;
  • und Zwangsumlauf.

In kleinen einfachen Verdrahtungsplänen ist eine natürliche Zirkulation möglich, jedoch erfordern ausgedehnte und verzweigte Rohrleitungen die erzwungene Bewegung von Flüssigkeit.

Bisher wurde die Heizung eines Privathauses ohne Pumpe verwendet, da die Einheiten knapp waren und recht teuer waren. Darüber hinaus wurden nicht alle Siedlungen elektrifiziert und der Motor der Pumpe wird mit elektrischer Energie versorgt.

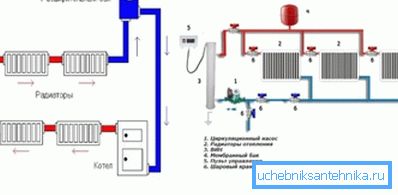

Arten der Kühlmittelbewegung.

Nun versuchen jedoch auch kleine Systeme den Zwangsumlauf, da dies die Effizienz der Wärmeübertragung erhöht, die Effizienz der Erwärmung erhöht und der Gasverbrauch zum Erwärmen des Kühlmittels abnimmt. In Systemen mit erzwungener Zirkulation kann der Kraftstoffverbrauch im Vergleich zur natürlichen Bewegung von Wasser durch konvektive Bewegung von Schichten mit unterschiedlichen Temperaturen bis zu 30% betragen.

Beachten Sie! Die Umwälzpumpe ist für die Organisation der erzwungenen Bewegung des Kühlmittels aufgrund der Arbeit der Pumpe mit einem Elektromotor erforderlich.

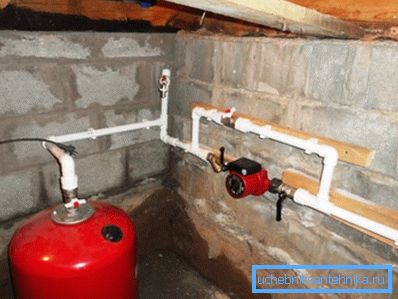

Privathäuser werden in unserer Zeit nach dem Prinzip der Zwangsheizung beheizt.

In Mehrkreisläufen mit Kollektor-Strahl-Verteilung sind Gebäude mit mehreren Etagen und großen Heizflächen aufgrund des großen hydraulischen Widerstands in der Rohrleitung nicht in der natürlichen Zirkulation im Heizungssystem möglich. Um diesen Widerstand zu überwinden, ist eine Umwälzpumpe erforderlich.

Gerät und Funktionsprinzip

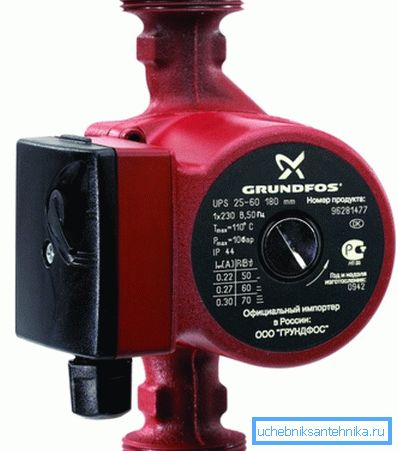

Ein weiterer Vertreter des deutschen Maschinenbaus, dessen hoher Preis der Qualität entspricht.

Lassen Sie uns verstehen, wie die Pumpe zum Heizen eines Hauses ausgelegt ist. Der Übersichtlichkeit halber verwenden wir das Schema der Hauptkomponenten des Geräts:

Pumpe demontiert.

Die folgenden Einheiten sind also Teil der Einheit:

  • Das Gehäuse der Pumpe besteht aus Gusseisen oder Edelstahl. Hier wird der Wasserfluss erfasst, der das Laufrad dreht und in eine bestimmte Richtung pumpt;
  • Motorgehäuse mit Statorwicklungen. In den Wicklungen wird ein rotierendes Magnetfeld induziert, das den Rotor in Bewegung setzt;
  • Der Käfigläufer des Motors, in dem das Statorfeld einen mit dem rotierenden Ankerfeld wechselwirkenden Strom induziert (asynchrones Betriebsprinzip);
  • Motorwelle mit Keramiklagern, die das Drehmoment auf das Laufrad überträgt;
  • Das Laufrad, das sich auf der Welle dreht und die Flüssigkeit aufnimmt, führt sie aus;
  • Zwischen dem Laufrad und dem Rotor befindet sich eine Schutzhülle, durch die kein Wasser in den Motor eindringen kann;
  • Klemmenkasten mit Steuereinheit, Drehzahlschalter oder Frequenzumrichter;
  • Luftschraube um überschüssige Luft zu entfernen.

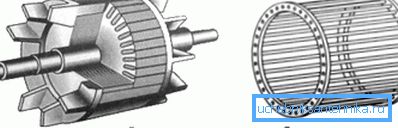

Das Gerät Rotor asynchrone elektrische Maschine.

Das Funktionsprinzip einer solchen Maschine ist wie folgt: Ein Wechselstrom wird der Statorwicklung zugeführt und erzeugt in dieser ein pulsierendes (rotierendes) Magnetfeld mit einer Drehzahl von 3.600 U / min mit einem Wicklungspaar. Die Kraftlinien kreuzen den feststehenden Rotor und induzieren in seiner Wicklung einen Strom, der das Rotorfeld erzeugt.

Das Drehfeld des Stators fängt den Rotor und zieht ihn mit sich. Die Welle ist starr mit dem Rotor verbunden und dreht sich daher auch, wobei sie die Kraft auf das darauf befindliche Flügelrad überträgt, das die Flüssigkeit in den Pumpenkörper pumpt und im System eine Zirkulation erzeugt.

Beachten Sie! Für den normalen Betrieb der Einheit muss die Pumpe mit Wasser gefüllt sein, andernfalls tritt keine Flüssigkeit auf und das Laufrad dreht sich im Leerlauf.

Stromversorgungskreis der Statorwicklungen.

Mit der Steuereinheit können Sie die Drehzahl der Welle durch Umschalten der Klemmen (Hinzufügen oder Verringern der Anzahl der Ankerwicklungspaare) oder durch Umwandeln der Frequenz des Wechselstroms einstellen.

Auswahlkriterien

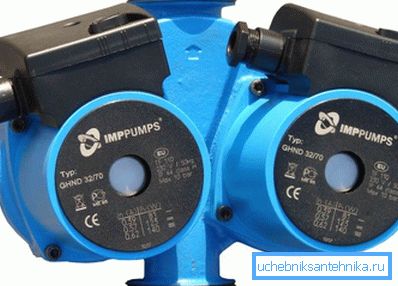

Die zweimotorige Umlaufmaschine bietet mehr Leistung und einen zuverlässigen Betrieb.

Um das entsprechende Gerät auszuwählen, müssen Sie die folgenden Parameter kennen:

  1. Druck, den die Pumpe liefern muss. Sie entspricht dem hydraulischen Gesamtwiderstand der Rohrleitung, gemessen in Metern der Wassersäule.
  2. Leistung der Einheit. Gleich der Kühlmitteldurchflussmenge im System, die durch Berechnungen berechnet wird;
  3. Anschlussmaße. Auf dem Motorgehäuse werden häufiger zwei Typen angezeigt: 25 und 32 mm bzw. 1 und 1,25 Zoll;
  4. Montage- oder Gesamtabmessungen des Produkts. Sie sollten berücksichtigt werden, damit Ihre Einheit in die Pipeline passt.

Beachten Sie! Wenn Sie sich die Fallbezeichnung ansehen, sehen Sie dort ein Zahlenverhältnis, zum Beispiel 32/70. Die erste Zahl gibt das Anschlussmaß in Millimetern an und die zweite - der Druck in Dezimetern, dh 70 beträgt 7 Meter Wassersäule.

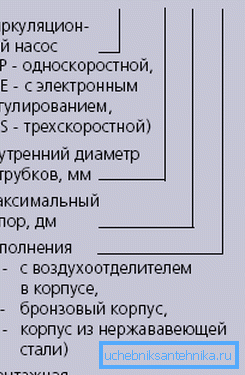

Markierungsfunktionen.

Der Druck im System kann ganz einfach anhand der Formel berechnet werden

H = F * s, wobei:

  • H - Kopf in Metern Wassersäule;
  • F - Anzahl der Etagen mit Keller inklusive;
  • c - gemittelter Koeffizient gleich dem Wert der hydraulischen Verluste in einer Etage eines Gebäudes. Laut SNiP beträgt sie für Zweirohrsysteme 0,7 - 1,1 m und für Kollektorstrahlsysteme 1,16 - 1,85 m.

Für die Pipeline eines Privathauses sollte der Koeffizient den maximalen Wert annehmen.

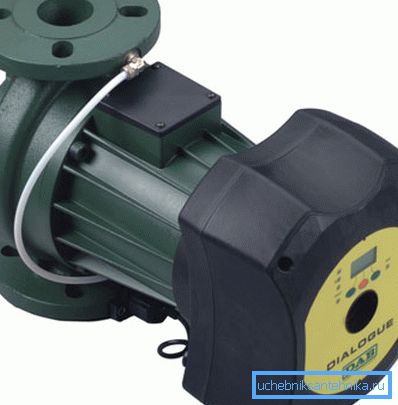

Das Foto zeigt ein Gerät mit einer Flanschverbindung für große Durchmesser.

Die Leistung wird nach einem vereinfachten Schema oder auf der Grundlage der Strömungsdruckkennlinien berechnet. Vereinfachte Formel zur Berechnung:

Q = W / 1,163 * 20 = 0,043 * W, wobei:

  • Q - Leistung;
  • W ist die Menge an Wärmeenergie, die zum Heizen des Raums erforderlich ist.

Wenn Sie den Druck und die Leistung kennen, können Sie den Betriebspunkt der Pumpe bestimmen, indem Sie den Druckwert auf die vertikale Achse des Diagramms und den Durchfluss auf die Horizontale setzen. Dann können Sie laut Katalog ein Gerät abholen, dessen Arbeitspunkt so nahe wie möglich an dem von uns definierten Punkt liegt:

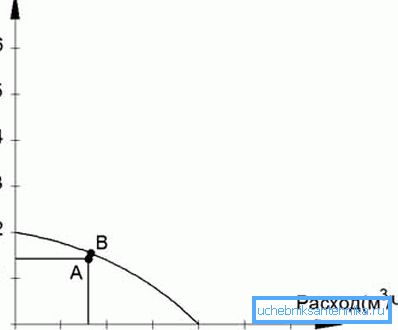

A ist der berechnete Arbeitspunkt, B ist der Betriebspunkt der jeweiligen Pumpe in der Katalog- oder Druck-Fluss-Kennlinie.

Montagearbeit

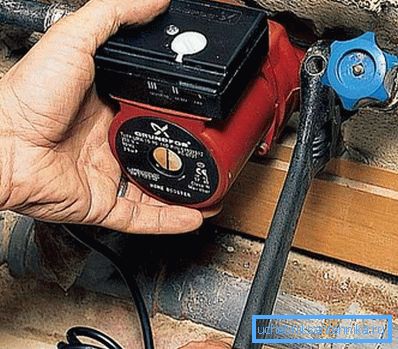

Die Installation des Geräts ist recht einfach.

Die Installationsanleitung für die Do-it-Yourself-Pumpe ist recht einfach. Es ist in der Rücklaufleitung nicht weit vom Kessel installiert, da in diesem Abschnitt des Kreislaufs die niedrigste Temperatur des Kühlmittels liegt.

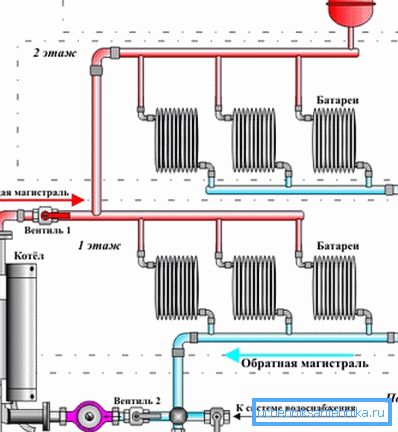

Der beste Installationsort ist das Rücklaufrohr in der Nähe des Kessels.

Vor dem Eintritt in das Produkt wird ein Grobwasserfilter eingeschaltet, und bevor der Filter und die Pumpe ablaufen, werden Kugelhähne installiert, sodass das Gerät zum Austausch oder zur Reparatur entfernt werden kann, ohne dass das Wasser abgelassen wird.

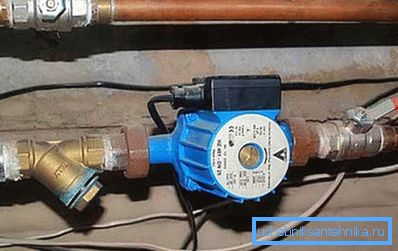

Setzen Sie zusammen mit der Pumpe Filtersumpf und Kugelhähne ein.

Oft wird die Einheit über den Bypass installiert und der Bypass-Abschnitt des Rohrs wird durch einen Kran blockiert. Wenn die Pumpe ausfällt, können Sie das Bypassventil für die natürliche Zirkulation der Flüssigkeit öffnen.

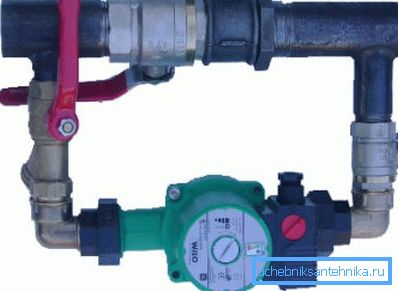

Installationsschema durch Bypass.

Beachten Sie! Nach der Installation der Umlaufmaschine sollte die Druckprüfung des Heizsystems zu Hause mit einer speziellen Presse durchgeführt werden.

Fazit

Eine Umwälzpumpe ist ein notwendiges Element moderner Heizungssysteme für Privathäuser und große Objekte. Die Auswahl und Installation des Geräts erfolgt gemäß den oben beschriebenen Anweisungen. Das Video hilft Ihnen bei der Auswahl und Installation des Produkts.
