Heizungsplan eines mehrfamilienhauses am beispiel eines

Ein Großteil der Wohn- und Nutzräume wird trotz verschiedener Optionen zentral beheizt. Erstens sind die Heizungspläne von mehrstöckigen Gebäuden für den Bau ganzer Mikrobezirke und kleinerer Siedlungen relevant. Ein Kessel kann eine große Anzahl von Objekten mit Wärme versorgen.

Vorteile von zentralisierten Netzwerken

Ein charakteristisches Merkmal solcher Systeme ist das Vorhandensein von Kesselausrüstung in einer separaten Struktur. Die Abgabe des Kühlmittels erfolgt durch Rohrleitungen, die direkt entlang der Straße zu jedem Objekt verlegt werden.

Solche Netzwerke sind nicht mit eigenen Händen eingerichtet, da das Arbeitsvolumen sehr groß ist.

• Jedes Heizungskonzept eines mehrstöckigen Gebäudes ist von Experten gut durchdacht, so dass schwerwiegende Funktionsstörungen selten auftreten.
• Der Betrieb solcher Systeme wird üblicherweise mit Kraftstoff durchgeführt, dessen Preis niedrig ist.
• Ein zentrales Heizungsnetz wird in der Regel von speziellen Diensten bedient, so dass keine Leistungsüberwachung erforderlich ist.
• Bei dieser Option ist es nicht notwendig, den Kessel in der Wohnung zu platzieren, wodurch Platz gespart wird.

Hinweis! Was die Minuspunkte angeht, so können sie auf das Funktionieren des Systems nach einem bestimmten Zeitplan und die Unfähigkeit, die Temperaturbedingungen anzupassen, zurückzuführen sein.

Ungefähre Systemstruktur

Zentralisierte Heizung in Bezug auf das Gerät unterscheidet sich praktisch nicht von autonomen Systemen. Der Querschnitt der Pipelines ist in diesem Fall jedoch viel größer und die im Heizraum installierte Ausrüstung ist viel komplizierter.

Das Folgende sind die Hauptelemente.

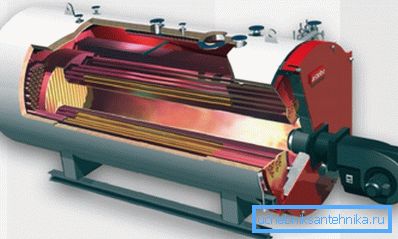

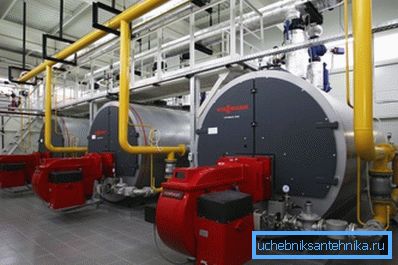

• Große und kleine Kesselhäuser sowie spezielle Heizkraftwerke. Im ersten Fall erhält das Kühlmittel die Solltemperatur direkt während der Verbrennung des Kraftstoffs. In einer anderen Ausführungsform erfolgt die Bereitstellung von Wärme auf Kosten von Dampf. Darüber hinaus können thermische Kraftwerke Strom erzeugen.

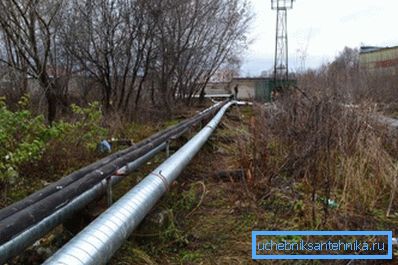

• Mit Hilfe eines Pipeline-Netzwerks, das Kühlmittel zu Objekten transportiert. Der Durchmesser der Ein- und Ausgangselemente beträgt in der Regel 1000 mm. Die Dichtung kann sowohl auf dem Landweg als auch unterirdisch hergestellt werden.
• Heizgeräte bieten die Möglichkeit, Wärme an die Räumlichkeiten zu übertragen.. Die Hauptgeräte sind Heizkörper und Heizkonvektoren. Sie sind in beheizten Räumen installiert.

Hilfe! Ein Wärmekraftwerk (BHKW) ermöglicht den Austausch mehrerer kleiner Kesselhäuser, wodurch die Baukosten gesenkt werden. Außerdem wird ein erheblicher Bereich freigegeben.

Grundlegende Klassifizierungsmethoden

Jedes Heizungsschema eines mehrstöckigen Gebäudes kann in die eine oder andere Kategorie fallen. Die Klassifizierung zentraler Systeme kann aus verschiedenen Gründen erfolgen. Sie können mehr darüber erfahren, indem Sie die folgenden Informationen lesen.

Abhängig von der Art des Kühlmittels

• Bei der Beheizung von Hochhäusern sind flüssige Netzwerke am häufigsten. Sie ermöglichen es Ihnen, Kühlmittel über weite Strecken zu liefern, ohne die Qualitätseigenschaften stark zu beeinträchtigen.
• Dampfsysteme werden viel seltener eingesetzt, kommen aber immer noch vor. Sie ermöglichen die Verlegung von Heizungsrohren mit kleinerem Durchmesser. Diese Option wird hauptsächlich verwendet, wenn Wasserdampf erforderlich ist.

Basierend auf der Verbindungsmethode

• Unabhängige Netzwerke schlagen vor, das Kühlmittel in einem speziellen Wärmetauscher zu erwärmen.
• Bei abhängigen Systemen wird Wärme direkt durch die Zweigstellen der Pipelines bereitgestellt.

Mehr zum Gerät

Um ein Mehrfamilienhaus zentral zu beheizen, muss es an die Wärmeleitung angeschlossen werden, die vom BHKW oder Kesselhaus ausgeht. Zu diesem Zweck werden Einlassrohre für thermische Einheiten in der Hauptleitung hergestellt.

Unmittelbar nach den Verriegelungselementen werden Schlickwatten eingebaut, die zum Ausfällen von Salzen und Metalloxiden erforderlich sind. Dank dieser Geräte kann die Betriebsdauer verlängert werden.

Eingebettet in die Hauskontur sind Einsätze für heißes Wasser gemacht. Nach ihnen sollte sich der Hauptknoten befinden - der Heizungsaufzug.

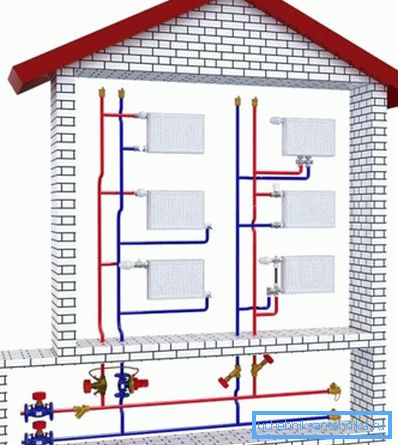

Systemlayout

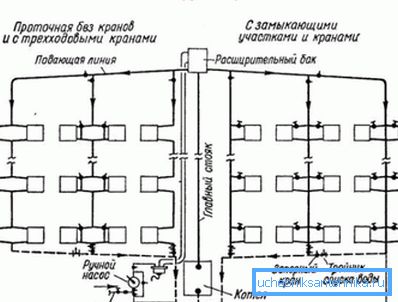

Typischerweise setzt das Heizungsschema in einem Wohngebäude das Vorhandensein einer Versorgungsleitung mit einer unteren oder oberen Füllung voraus. Es kann zu einer bestimmten Anzahl von Filialen kommen, die vom Keller oder Dachgeschoss zum Gebäude geschickt werden.

In der unteren Führung wird das Riser-Paar mit speziellen Jumpern kombiniert, die sich im Dachgeschoss oder im obersten Stockwerk befinden. Am obersten Punkt ist immer ein Luftauslass installiert.

Das Heizsystem mit der oberen Füllung beinhaltet die Installation eines Ausgleichsbehälters mit einem Luftauslass im technischen Boden. Ventile werden verwendet, um jeden Steigleiter vom gemeinsamen Netzwerk abzuschneiden.

Durch die richtige Vorspannung bei der Installation von Rohrleitungen kann sichergestellt werden, dass das Kühlmittel beim Öffnen der Lüftungsöffnungen austritt.

Der Zweig mit der oberen Füllung weist einige Besonderheiten auf.

• Die Temperatur der Heizgeräte nimmt ab, wenn sich das Kühlmittel nach unten bewegt, so dass es in den unteren Etagen niedriger ist. Zum Ausgleich von Wärmeverlusten durch die Installation zusätzlicher Kühlerabschnitte.
• Der Start des Systems ist recht einfach, da für den Normalbetrieb nur spezielle Ventile sowie Luftabsauger für eine bestimmte Zeit geöffnet werden müssen.
• Das Ablassen des Kühlmittels aus den Steigrohren ist etwas kompliziert, da zunächst die Überlappung auf dem technischen Boden ausgeführt werden muss. Erst dann öffnet sich der Reset.

Beachten Sie! Das Heizungssystem von mehrstöckigen Gebäuden wird durch Ändern des Durchmessers der Aufzugsdüse eingerichtet. Das heißt, wenn sich seine Abmessungen ändern, nimmt das Heizniveau zu oder ab.

Optimierungsprozess

Wenn das Kühlmittel von der Quelle zu den Heizvorrichtungen gefördert wird, treten ziemlich große Wärmeverluste auf, daher müssen bestimmte Maßnahmen zur Aufrechterhaltung der Temperatur getroffen werden.

In der Tat gibt es nur zwei Wege aus dieser Situation.

• Die Installation von Geräten mit höherer Effizienz ermöglicht die Verbesserung der Funktionsweise des Systems.

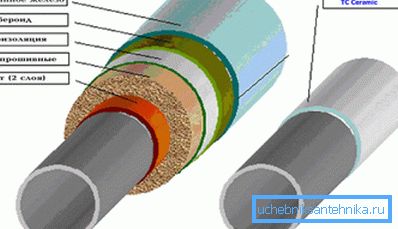

• Eine zusätzliche thermische Isolierung von Rohrleitungen kann den Wärmeverlust erheblich reduzieren.

Über die Hauptnachteile

1. Jedes zentralisierte System arbeitet nach einem bestimmten Zeitplan, daher muss während des Betriebs eine Anpassung daran vorgenommen werden. Außerdem ist es nicht möglich, die Temperatureinstellung selbst vorzunehmen.
2. Die Kosten für Kesselausrüstung und Pipelines sind ziemlich hoch, was bedeutet, dass Sie bei minderwertiger Arbeit sehr viel Geld ausgeben können.
3. Arbeiten an der Zentralheizung sind sehr mühsam, so dass im Notfall nicht so wenig Zeit benötigt wird, um das System ganz oder teilweise wiederherzustellen.
4. Periodische Druckabfälle in einem zentralisierten Netzwerk können die Heizleistung bis zu einem gewissen Grad verringern.

Zum Abschluss

Oben wurde die Anweisung über die Anordnung von Heizungsanlagen in mehrstöckigen Gebäuden präsentiert, so dass Wohnungseigentümer das Ausmaß des zentralisierten Netzes und seine Wirksamkeit zu schätzen wissen. Bei Bedarf kann immer ein autonomer Zweig erstellt werden, der die gewünschte Temperatur im Wohnzimmer hält. Weitere Informationen zu diesem Thema finden Sie in einem speziellen Video.
