Heizungsaufzug: erste bekanntschaft

In diesem Artikel müssen wir herausfinden, was der Aufzug in der Heizungsanlage ist und wie er funktioniert. Zusätzlich zu den Funktionen werden die Funktionsweisen der Aufzugseinheit und deren Einstellung untersucht. Also geh

Was ist das

Funktionen

In einfachen Worten sind Aufzugsheizknoten eigentümliche Puffer zwischen den Heizungshaupt- und Haustechniksystemen.

Sie kombinieren mehrere Funktionen:

• Sie wandeln die Druckdifferenz zwischen den Strecken der Strecke (3 bis 4 Atmosphären) in die für den Betrieb des Heizkreises erforderliche 0,2 um.
• Sie dienen zum Starten oder Stoppen von Heizungs- und Warmwassersystemen.
• Wechseln Sie zwischen verschiedenen Betriebsarten des Warmwassersystems.

Geben Sie an: Die Wassertemperatur in den Hähnen sollte 90-95 Grad nicht überschreiten. Im Sommer, wenn die Wassertemperatur in der Versorgungsleitung 50-55 ° C nicht überschreitet, wird das Warmwasser von diesem Faden gespeist. Bei kaltem Wetter muss die Warmwasserversorgung auf die Rücklaufleitung umgestellt werden.

Artikel

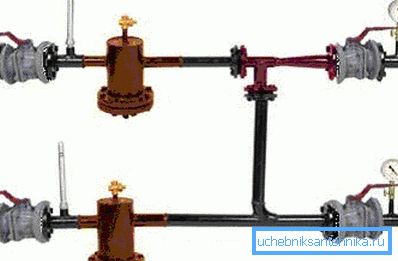

Das einfachste Schema der Aufzugsheizung umfasst:

1. Ein paar Eingangsventile an den Vorlauf- und Rücklaufgewinden. Der Durchfluss befindet sich immer über dem Rücklauf.
2. Ein Paar Hausventile trennt die Aufzugsbaugruppe vom Heizungssystem.
3. Gryazeviki auf dem Platz und selten auf der Rückführung.

1. Entleert den Heizkreislauf, wodurch er vollständig entleert werden kann oder das System auf einen Auslass zurückgesetzt werden kann, wodurch beim Starten ein erheblicher Teil der Luft aus dem System entfernt wird. Ableitungen gelten als gut für die Kanalisation.
2. Steuerventile, die die Temperatur und den Druck von Vorlauf, Rücklauf und Gemisch messen.
3. Der eigentliche Wasserstrahlaufzug ist schließlich ein Flanschstück für Rohre mit einer Düse im Inneren.

Wie funktioniert die Aufzugsheizung? Das Prinzip seiner Arbeit basiert auf dem Bernoulli-Gesetz, das besagt, dass der statische Druck in einer Strömung umgekehrt proportional zu seiner Geschwindigkeit ist.

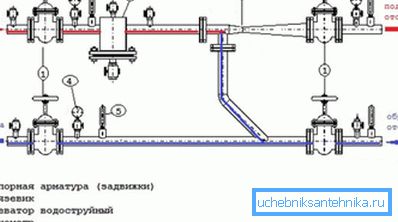

Das heißere und unter Druck stehende Wasser aus der Versorgungsleitung wird durch die Düse in die Aufzugsbuchse eingespritzt und erzeugt, so paradox es klingt, eine Vakuumzone, die einen Teil des Wassers aus der Rückführungsleitung in den wiederholten Zirkulationskreislauf zieht.

Dies gewährleistet:

• Große Kühlmittelströmung durch den Kreislauf mit einem Minimum an Strömung von der Autobahn.
• Temperaturausrichtung in der Nähe des Aufzugs und entfernter Heizgeräte davon.

Wie werden die Drücke während der Heizperiode gemessen? Wir geben typische Parameter an.

Die Temperaturen auf der Strecke und nach dem Aufzug unterliegen dem sogenannten Temperaturplan, dessen bestimmender Faktor die Außentemperatur ist. Der Maximalwert für die Zuleitung der Strecke beträgt 150 Grad: Bei weiterer Erwärmung kocht das Wasser trotz Überdrucks. Die maximale Temperatur des Gemisches beträgt 95 ° C für Zweirohr und 105 für Einrohrsystem.

Zusätzlich zu diesen Elementen kann der Heizungssystemaufzug Warmwasserentnahme umfassen.

Es sind zwei grundlegende Konfigurationen möglich.

1. In Häusern, die vor Ende der 70er Jahre gebaut wurden, wird das Warmwasser über einen Einsatz in der Versorgung und einen in der Rücklaufleitung versorgt.
2. In neueren Häusern gibt es in jeder Linie zwei Anschlüsse. An dem Flansch ist eine Sicherungsscheibe mit einem Durchmesser von 1-2 mm größer als der Durchmesser der Düse angebracht, um die Rohre zwischen den Einsätzen zu verbinden. Sie bietet einen ausreichenden Tropfen, um sicherzustellen, dass beim Einschalten des Warmwassers gemäß den Schemata von der Zufuhr zur Zufuhr und von der Rückführung zur Rückführung Wasser kontinuierlich durch die gekoppelten Steigleitungen und Handtuchwärmer zirkuliert.

Verantwortungsbereiche

Was ist der Aufzugsheizknoten - wir haben es irgendwie verstanden.

Und wer ist dafür verantwortlich?

• Der Streckenabschnitt innerhalb des Hauses bis zu den Flanschen der Einlassventile liegt im Verantwortungsbereich der Wärmetransportorganisation (Wärmenetze).
• Alles nach den Einlassventilen und den Ventilen selbst liegt im Verantwortungsbereich der Wohnungsorganisation.

Allerdings: Die Auswahl des Heizungsaufzugs nach Nummer (Standardgröße), die Berechnung des Durchmessers der Düse und die Sicherungsscheiben werden durch Heiznetze durchgeführt. Hausbesitzer bieten nur Montage und Demontage an.

Steuerung

Die kontrollierende Organisation ist wieder das Wärmenetz.

Was genau kontrollieren sie?

• Während des Winters werden mehrmals Kontrollmessungen von Temperaturen und Drücken von Vorlauf, Rücklauf und Gemisch durchgeführt.. Bei Abweichungen vom Temperaturplan wird der Heizungsaufzug mit einer Bohrung oder einer Abnahme des Düsendurchmessers neu berechnet. Natürlich sollte dies nicht bei kaltem Wetter geschehen: Bei -40 kann die Heizungsheizung auf der Straße innerhalb einer Stunde nach dem Stoppen der Zirkulation mit Eis gegriffen werden.
• Zur Vorbereitung der Heizperiode wird der Zustand der Absperrventile überprüft. Die Überprüfung ist äußerst einfach: Alle Ventile in der Baugruppe überlappen sich, woraufhin sich ein Regelventil öffnet. Wenn Wasser davon kommt, müssen Sie nach einem Fehler suchen. Außerdem sollten sie in jeder Stellung der Ventile keine Undichtigkeiten über den Drüsen haben.
• Schließlich werden am Ende der Heizperiode die Aufzüge in der Heizungsanlage zusammen mit der Anlage selbst auf Temperatur geprüft.. Das Heizmedium wird bei abgeschalteter Warmwasserversorgung auf Maximalwerte erhitzt.

Management

Wir geben die Reihenfolge der Ausführung einiger Operationen an, die mit der Arbeit des Aufzugs verbunden sind.

Starten Sie die Heizung

Wenn das System voll ist, müssen Sie nur die Hausventile öffnen - und die Zirkulation beginnt.

Etwas komplizierter ist die Anweisung zum Starten eines ausgelassenen Systems.

1. Der Abfluss im Rücklauf öffnet sich und der Abfluss im Vorlauf schließt sich.
2. Langsam (um Wasserschlag zu vermeiden) öffnet sich das obere Hausventil.
3. Nachdem das Wasser in die Deponie gelangt ist, ist es sauber, ohne Luft, es schließt sich und das untere Hausventil öffnet sich.

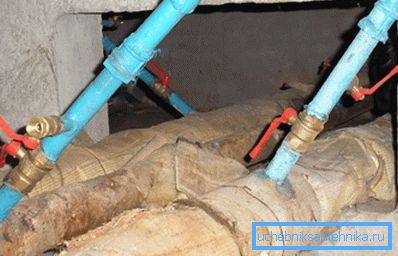

Es ist nützlich: Wenn moderne Kugelhähne an den Steigleitungen installiert sind, spielt die Richtung des Rückstellkreises keine Rolle. Mit einer Schraube kann jedoch ein schneller Rückfluss das Ventil abreißen, wonach der Schlosser lange und schmerzhaft nach den Ursachen des Kreislaufstillstands in den Steigleitungen suchen muss.

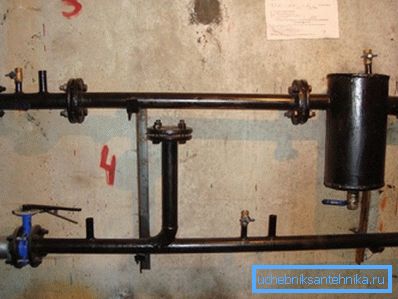

Arbeit ohne Düse

Bei einer katastrophal niedrigen Rücklauftemperatur bei kaltem Wetter wird ein Aufzug ohne Düse geübt. Das System erhält Kühlmittel von der Autobahn, nicht die Mischung. Der Choke ist mit Stahlpfannkuchen eingeklemmt.

Differenzialeinstellung

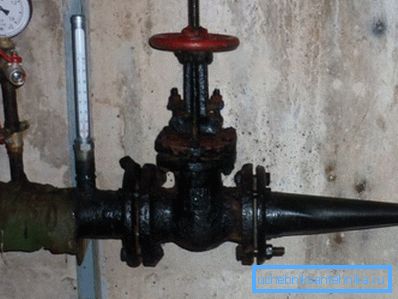

Wenn der Rücklauf zu hoch ist und es nicht möglich ist, die Düse sofort zu ersetzen, wird das Differenzialventil eingestellt.

Wie machst du es selbst?

1. Der Förderdruck wird gemessen, danach wird das Manometer auf den Rücklauf gelegt.

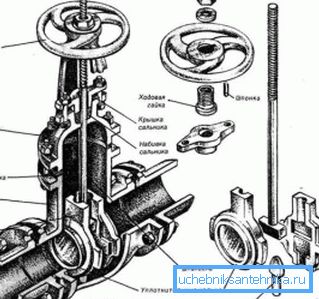

2. Das Einlassventil an der Rücklaufleitung schließt vollständig und öffnet sich allmählich mit der Druckregelung am Manometer. Wenn Sie nur die Verriegelung verdecken, fallen ihre Wangen möglicherweise nicht vollständig auf die Stange und rutschen später nach unten. Der Preis für ein falsches Vorgehen ist nicht gefrorene Heizungszugänge garantiert.

Zu einem Zeitpunkt sollten nicht mehr als 0,2 Atmosphären Differential entfernt werden. Die wiederholte Messung der Rücklauftemperatur wird an einem Tag durchgeführt, an dem alle Werte stabilisiert sind.

Fazit

Wir hoffen, dass unser Material dem Leser helfen wird, das Arbeitsschema und die Reihenfolge der Einstellung der Aufzugsanordnung zu verstehen. Wie üblich werden ihm im beiliegenden Video zusätzliche Informationen zur Verfügung gestellt. Erfolge!
