Heizung und lüftung: normen, regeln, merkmale

Heizungssysteme und Lüftungssysteme für Gebäude sind eine zusammenhängende Struktur, die normalisierte meteorologische Bedingungen und Luftqualität (Sauberkeit) im Servicebereich von Wohn-, Verwaltungs-, Wohn- und Industriegebäuden bieten soll. Wir sagen Ihnen, welche Anforderungen das Lüftungs-Heizungssystem erfüllen muss.

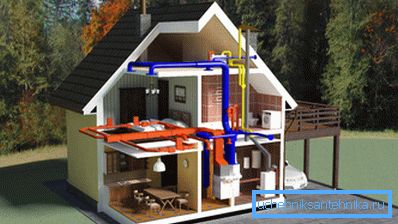

Heizungs-, Lüftungs- und Klimaanlagen (HVAC)

Allgemeine Bestimmungen

Die Berechnung, Planung und Installation von Heizung und Lüftung erfolgt umfassend unter Berücksichtigung des gegenseitigen Einflusses der Systeme sowie der Möglichkeit, ihre Funktionen zu kombinieren und Energie zu sparen. Warum es so geschieht, zeigen wir unten.

Lüftungs-, Klima- und Heizungsaktivitäten zielen auf die eine oder andere Weise darauf ab, ein Problem zu lösen - das notwendige Raumklima zu schaffen. Dies bedeutet, dass jedes dieser Systeme einen Einfluss auf die allgemeinen klimatischen Eigenschaften hat.

Moderne Klimatisierungssysteme, insbesondere Lüftungs- und Klimaanlagen, werden durch automatische Rückkopplung gesteuert. Das heißt, Klimaveränderungen im Servicebereich wirken sich nicht nur auf die Installation aus, die zu diesen Änderungen geführt hat, sondern auch auf die, die in demselben Bereich arbeitet, sondern mit etwas anderen Aufgaben.

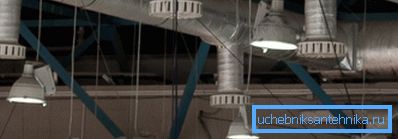

Betrachten Sie zum Beispiel die Situation, in der Heizgeräte die Luft zu einem Zeitpunkt erwärmen, wenn die Belüftung die heißeste Luft entfernt und gekühlte Ströme von der Straße abführt. Wenn beide Systeme die Auswirkungen, die sie auf einander haben, nicht berücksichtigen, kann es zu einem Regime kommen, in dem übermäßige Belüftung zu ineffizienter Heizung oder Energieverschwendung führt.

Im Gegensatz zu früheren Epochen hat unser Land den kapitalistischen Weg der wirtschaftlichen Entwicklung eingeschlagen, und jetzt bezahlt der Verbraucher für alles. In dieser Hinsicht werden die Fragen der Energieeinsparung, die für Heizung, Klimatisierung und Lüftung anfällt, aktuell.

Zunächst ist zu berücksichtigen, dass Wärmedämmung der Umfassungsanlagen von Gebäuden und Industriegebäuden, Rohrleitungen und Wärmeleitungen erforderlich ist.

Es ist auch wichtig, die Klimageräte mit einem flexiblen Steuerungssystem und einer hochwertigen Automatisierung auszustatten, mit der Sie die Betriebsmodi aller Systeme so effizient, wirtschaftlich und angemessen wie möglich an die Betriebsbedingungen anpassen können. Ohne Berücksichtigung aller Einflussfaktoren, einschließlich des gegenseitigen Einflusses der Systeme, ist eine solche Konfiguration natürlich problematisch.

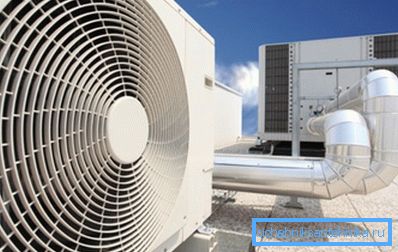

Beachten Sie! Wie Sie sehen, werden Lüftung, Heizung und Klimaanlage als ein einziges Klimasystem betrachtet, dessen Knotenpunkte miteinander verbunden sind und sich gegenseitig beeinflussen.

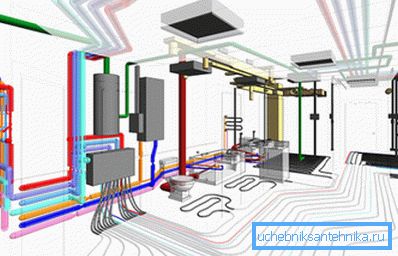

Struktur und Zusammensetzung

Um die Funktionsweise der UWC insgesamt zu verstehen, ist es notwendig zu wissen, welche Komponenten und Baugruppen in ihrer Zusammensetzung enthalten sind. Es ist auch wichtig, sich die Struktur des Systems und die relative Position der Elemente vorzustellen.

Die komplexeste und umfangreichste ist die Belüftung.

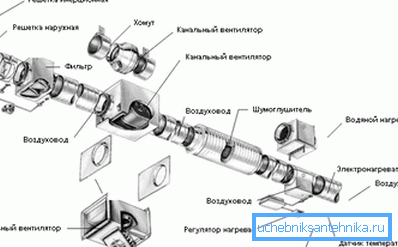

Wenn wir eine mechanische Zwangsentlüftung betrachten, können wir ihre Komponenten unterscheiden:

• Luftkanäle, Kanäle und Minen. Es ist ein System von Wegen, durch die der Luftstrom ein- und austritt. Sie bestehen aus verschiedenen Baumaterialien, meist aus Metall;
• Kraftwerke - Lüfter und Pumpen. Die Bewegung der angegebenen Luftmengen mit einer bestimmten Geschwindigkeit und einem bestimmten Druck gewährleisten;

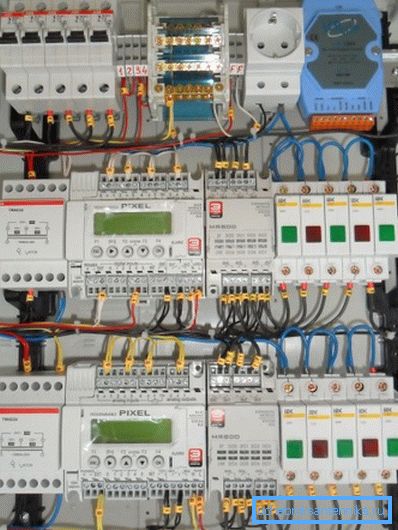

• Steuerungssystem, Automatisierung und Schutz. Es ist ein Komplex aus Sensoren, Steuerungen und Ausführungsmechanismen, die das System in Echtzeit gemäß festgelegten Programmen und Betriebsmodi überwachen und konfigurieren. Sie können die Rotation der Ventilatoren, das Öffnen und Schließen von Ventilen, den Betrieb von Heizgeräten, Notschaltern und anderen Geräten steuern.
• Luftaufbereitungseinheit. Das Filtern, Regenerieren, Heizen / Kühlen und Entfeuchten der Luft wird mit Hilfe verschiedener Einheiten durchgeführt: Filter, Heizungen, Rekuperatoren und Luftentfeuchter;
• Schalttafel mit der Möglichkeit der manuellen und automatischen Anpassung der wichtigsten Parameter und Modi.

Das Heizungssystem kann je nach Typ aus verschiedenen Einheiten bestehen:

• Durch das zentrale Kühlmittelzufuhrsystem können wir die Zusammensetzung der Rohrleitung und der Radiatoren reduzieren.

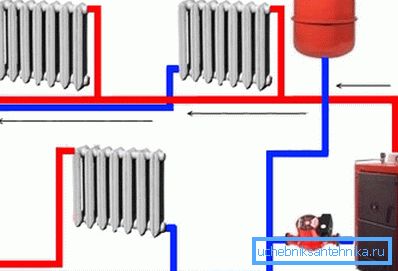

• Das autonome System wird zusätzlich zu Rohren und Heizkörpern mit einem Heizkessel und Heizungsumwälzpumpen ausgestattet, um den erforderlichen Druck und den Wasserdurchfluss aufrechtzuerhalten.
• Die Holzheizung beschränkt sich auf die Ofen- und Schornsteinkanäle, die die Hausstruktur und die Luft erwärmen.
• Die elektrische Heizung besteht aus Stromversorgungssystemen, Leitern und Heizgeräten. Letzteres kann mit einem flüssigen Kühlmittel (Öl und Wasser), mit einer Glühwendel, mit einem elektrischen Rohrheizkörper (Heizer) oder einem Infrarotreflektor sein;
• Eine separate Art von Zentralheizung oder autonomer Heizung kann als „Warmboden“ bezeichnet werden, da der Estrich die Funktion eines Heizkörpers übernimmt.

Je nach Auslegung und Logik des HLK-Betriebs kann damit die Zuluft erwärmt werden, für die das Wärmeträgermedium aus dem Heizungssystem verwendet werden kann. Auch Lüftungsströme werden häufig für die Raumheizung verwendet. In Sportanlagen sieht man beispielsweise am Eingang einen Vorhang, der von Warmluft und Dampf aus dem Pool getragen wird.

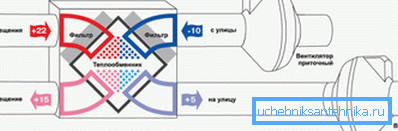

Schließlich nutzt die Wärmerückgewinnung die Wärme der Abluft zur Erwärmung der Vorratsmasse, was sich auch auf die Lufttemperatur im Raum auswirkt und Energie zum Heizen einspart.

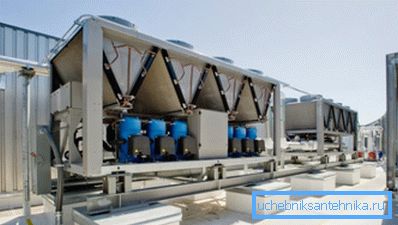

Die Klimaanlage ist natürlich vollständig im Klimasystem enthalten. Teilweise ist es Belüftung und teilweise - Heizen / Kühlen. Wenn die Klimaanlage eingeschaltet ist, ändert sich die Funktionsweise der allgemeinen Belüftung.

Beachten Sie! In modernen HVAC-Schemata können einige Knoten gemeinsam sein, und die Funktionen anderer können dupliziert und ausgetauscht werden. Im Allgemeinen stellen sie ein einheitliches Klimasystem dar.

In Anbetracht der Tatsache, dass die Ausrüstungskosten für ein modernes Klimasystem sehr hoch sind, ist es wünschenswert, die Planung und Installation von Fachleuten und qualifizierten Fachleuten durchführen zu lassen. Es versteht sich, dass die Kosten erhöht werden müssten, um dieselben Ergebnisse durch die Kräfte unabhängiger Einheiten zu erzielen.

Regulatorische Anforderungen

Der Gosstroy der Russischen Föderation hat im Jahr 2004 das SNiP für Heizung und Lüftung unter der Nummer 41-01-2003 verabschiedet. Es regelt und bestimmt die Regeln und Vorschriften, denen die Klimageräte entsprechen müssen.

Allgemeine Bestimmungen des Dokuments erfordern die Einhaltung einer Reihe technischer Parameter:

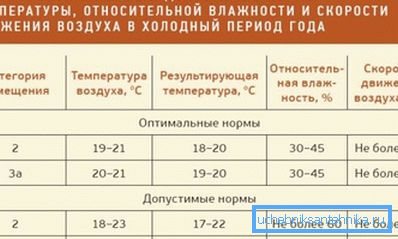

1. Normen für meteorologische Bedingungen und Luftreinheit in der Wartungszone in den Gebäuden von Wohn- und Verwaltungsgebäuden. GOST für diese Art von Strukturen hat die Nummer 30494, und es gibt auch ein Dokument SanPin 2.1.2.1002 über die Luftqualität;
2. Normen für meteorologische Bedingungen und Luftreinheit im Servicebereich innerhalb der Produktions-, Labor- und Lagereinrichtungen gemäß GOST 12.1.005 oder SanPin 2.2.4.548;
3. Geräusch- und Vibrationsbelastung durch den Betrieb von Anlagen für HLK-Anlagen und externe Quellen gemäß SNiP 23-03. Bei notfall- und rauchfreien Anlagen gemäß GOST 12.1.003 sollte der Geräuschpegel in Räumen mit Geräten 110 dBA nicht überschreiten, wobei der Lärm gepulst ist - nicht mehr als 125 dBA;
4. Normen zum Schutz und Schutz der Atmosphäre vor schädlichen Lüftungsemissionen;
5. Normale Wartbarkeit von Heizung, Lüftung und Klimatisierung;
6. Normen für die Brand- und Explosionssicherheit von Klimaanlagen.

Beachten Sie! Alle verwendeten Rohrleitungen, Luftkanäle, Wärmedämmstrukturen sowie Heizungs- und Lüftungsgeräte sollten aus für den Bau zugelassenen Materialien hergestellt werden. Alle Materialien, für die eine Zertifizierung erforderlich ist, müssen über Belege für ihre Verwendung verfügen.

Besonderes Augenmerk wird auf die Sicherheit gelegt. Alle UWC sollten unter Berücksichtigung der Sicherheitsanforderungen in den Regulierungsdokumenten der Aufsichtsbehörden sowie der Anforderungen des Herstellers von Ausrüstungen, Materialien und Ausrüstungen gestaltet werden, sofern diese Anforderungen diesen Regeln und Vorschriften nicht widersprechen.

Darüber hinaus sollte das Kühlmittel in den Systemen zum internen Heizen eine um 20 ° C niedrigere Temperatur aufweisen als die Selbstentzündungstemperatur von Gasen, Aerosolen und anderen Stoffen im Raum.

Gleichzeitig sollte die Temperatur die in den technischen Unterlagen für Armaturen, Werkstoffe und Geräte angegebenen Höchstwerte sowie die in diesen Vorschriften und Höchstwerten angegebenen Werte nicht überschreiten.

Wenn die Wassertemperatur in der Rohrleitung oder dem Kühler 105 ° C übersteigt, sind Maßnahmen zu ergreifen, um ein Aufkochen zu verhindern. Wenn die Temperatur der begehbaren Flächen 75 Grad überschreitet, sollten die Flächen mit Zäunen oder Wärmedämmung geschützt werden, insbesondere in Kindertagesstätten.

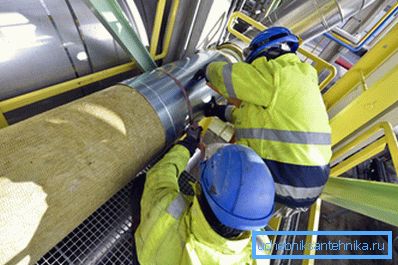

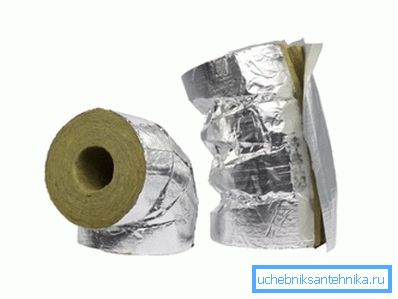

Die Temperatur der Oberfläche der Wärmedämmung sollte 40 ° C nicht überschreiten, während sie Folgendes bietet:

• Brandschutz;
• Wärmeverluste, die den zulässigen Wert nicht überschreiten;
• Schutz gegen Kondensation;
• Schutz des Kühlmittels vor dem Einfrieren, wenn die Rohrleitung in ungeheizten oder gekühlten Räumen verlegt wird.

Sie sollten auch heiße Oberflächen von Lüftungs- und Heizungsgeräten, Schornsteinen, Rohrleitungen und Kanälen, die sich im Gebäude befinden, isolieren. Auf der Oberfläche der Wärmedämmung sollte die Temperatur 20 ° C niedriger sein als die Zündtemperatur von Gasen, Aerosolen und Staub im Raum.

Für die Isolierung wurde SNiP 41-03 eingesetzt.

Das Durchschneiden von Luftkanälen mit brennbaren und explosiven Stoffen durch eine Rohrleitung ist nur möglich, wenn die Differenz von 20 ° C zwischen der Zündtemperatur des Stoffes und der Temperatur der Rohroberfläche beobachtet wird. Wenn der Flammpunkt unter 170 ° C liegt, ist eine solche Kreuzung nicht akzeptabel.

Luftheizsysteme sollten beim Verlassen des Verteilers keine Strömung erzeugen, die heißer als 70 ° C ist. Die thermischen Luftvorhänge an den Außentüren sind auf 50 ° C und an den äußeren Öffnungen und Toren auf 70 ° C begrenzt.

Beachten Sie! Beim Heizen und Lüften von Räumen werden Mikroklima-Parameter gemäß GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 und SanPin 2.1.2.1002 akzeptiert. Normen für kalte und warme Jahreszeiten sowie für verschiedene Räume sind in diesem Dokument angegeben.

Die Wartung der Heizungs- und Lüftungssysteme wird von professionellen Teams mit eigenem Notdienst durchgeführt.

Fazit

Lüftung und Heizung sind ein einziges Klimasystem, das die gegenseitige Abhängigkeit dieser Funktionen berücksichtigt. Die Parameter von HLK-Systemen sind standardisiert und durch eine Reihe von offiziellen Dokumenten geregelt, wobei der Sicherheit besondere Aufmerksamkeit gewidmet wird. Das Video in diesem Artikel ergänzt das Gesagte um visuelle Informationen.
