Heizsystem mit natürlicher zirkulation eines privathauses:

In den 80er Jahren des letzten Jahrhunderts gaben Experten an, dass das Gravitationsheizungssystem veraltet sei. Dies war jedoch nicht der Fall.

Pumpvorrichtungen für die Zwangsheizung erhöhen die Kosten erheblich und sind außerdem von der Elektrizität abhängig. Daher weigert sich in unserer Zeit ein Teil der Hausbesitzer von solchen Heizungen.

Beachten Sie! Das Schwerkraftdesign des Heizsystems ist am einfachsten und kostengünstigsten. Es hat seine Nachteile, von denen der Hauptunterschied das Gesamtlimit ist. Ein solches Netzwerk ist aufgrund der geringen Trägheit nur für Gebäude bis zu 100 m 2 geeignet.

In diesem Artikel werden wir darüber sprechen, was ein Heizungssystem mit natürlicher Zirkulation ist, das Vor- und Nachteile hat.

Was ist eine solche Heizung?

Es gibt zwei Arten von Heizschemata:

• System mit einem natürlichen Kühlmittelfluss (Schwerkraft, Schwerkraft);
• Analog mit Zwangsumwälzung.

Sowohl diese als auch andere Netzwerke können ein- oder zweikanalig sein.

Das Kühlmittel ist in beiden Fällen:

• gewöhnliches Wasser;
• Frostschutzmittel (d. h. nicht einfrierende Flüssigkeit)
• technisches Öl.

Beachten Sie! Wenn Sie Frostschutzmittel verwenden möchten, prüfen Sie die Kompatibilität mit dem Material der Dichtungen der Heizbatterien. In solchen Netzwerken empfiehlt die Anweisung nicht, Aluminiumheizkörper zu verwenden.

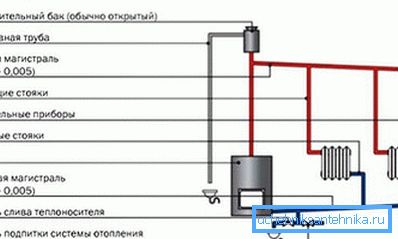

Natürliches Zirkulationsmuster

Die selbstfließende Heizung hat mehrere Nachteile:

• es ist moralisch veraltet;
• hat geringe Produktivität;
• das Netzwerk ist sperrig;

• Sie hat relativ hohe Installationskosten.
• Es ist nicht möglich, die Temperatur in jeder Batterie separat zu regeln.

In Gebäuden, in denen es keinen Strom gibt, ist es jedoch unverzichtbar, da es mit einem Festbrennstoffkessel ausgestattet ist und autonom arbeiten kann.

1. Das Funktionsprinzip einer solchen Anlage besteht in der Bildung der Temperaturdifferenz des Kühlmittels auf seinem Fluss vom Kessel und vom Eingang.
2. Aufgrund der Dichteunterschiede des Wärmeträgers während der Temperaturänderung bewegt er sich durch die Schwerkraft durch das System, ohne eine Pumpe zu verwenden. Mit anderen Worten, die warme Substanz steigt an, ihr bereits gekühlter Strom tritt von der Rückleitung ab.
3. Der Wärmeträger, der die Batterien in Reihe durchfließt, verliert seine Temperatur und strahlt Wärme in die Räume ab. Zurück zum Kessel heizt er sich wieder auf und alles wiederholt sich.

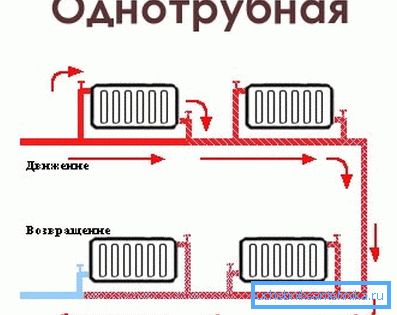

Konstante Einrohrheizung

1. Voraussetzung für ein solches Netzwerk ist ein ausreichender Rohrabschnitt.. Es muss mindestens einen Zoll betragen. Dies betrifft vor allem den Hauptsteig. Außerdem muss die Steigung der Systemrohre mindestens 1 cm pro 1 Meter betragen.
2. Eine weitere Bedingung - der Bereich des Wärmeträger-Einlasses aus dem Steigrohr muss sich über der oberen Batterie befinden. Gleichzeitig sollte der Heizkessel unter dem untersten Kühler platziert werden.
3. Das Volumen des Wärmeträgers in solchen Systemen mit gleichem Wartungsbereich ist relativ groß (Im Durchschnitt 3-mal mehr als bei den obligatorischen Analoga) und hängt vom Querschnitt der Rohre und der Länge des Netzwerks ab.

Eine große Wassermenge in den Rohren erhöht die Trägheit des Systems.

1. Dies ist ein Vorteil des Systems: Wenn der Kessel nicht mehr funktioniert, dauert die Wärme im Netzwerk noch eine gewisse Zeit.
2. Der Heizkreislauf mit natürlicher Zirkulation impliziert, dass der nachfolgende Fluss des Wärmeträgers durch die Batterie zu seiner Kühlung führt.
3. Die am Anfang des Systems befindlichen Heizungen werden also stärker beheizt als ihre am Ende des Netzwerks installierten Pendants.
4. Es ist zu beachten, dass es nicht möglich ist, den Heizungsgrad der Batterien in einem solchen Schema zu regulieren.

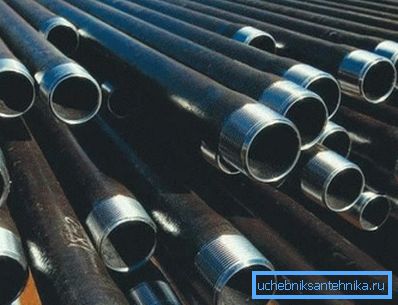

Beachten Sie! Ein wichtiges Merkmal eines solchen Systems ist seine Empfindlichkeit gegenüber den verwendeten Rohren und Formstücken. Wenn Sie das Netzwerk mit Ihren eigenen Händen montieren, beachten Sie, dass diese aus Metall sein müssen. Rohre aus Kunststoff können der Temperatur nicht standhalten, die durch Überhitzung des Wassers im Kessel entsteht.

1. Das Ergebnis solcher Einschränkungen ist eine geringe Heizleistung, eine teure Installation (wenn das System von Lohnarbeitern eingesetzt wird) und die Ästhetik des Netzwerks aufgrund des großen Querschnitts der Rohre.
2. Zu Heizkreisläufen mit Naturumlauf gehört zwangsläufig ein offener Ausgleichsbehälter. Es sollte ganz oben im Netzwerk platziert werden. Dieser Tank sollte mindestens ein Zehntel des gesamten Wassers im System enthalten.
3. Die Offenheit des Tanks bedeutet, dass das System notwendigerweise einen ständigen Kontakt mit dem Druck der Atmosphäre haben muss.

Parallele Batterieverbindung

1. Das Schema der Warmwasserbereitung mit Naturumlauf kann einreihig seriell parallel sein. Dann wird es möglich, den Kühlmittelstrom in einigen Kühlern zu regulieren. (Siehe auch den Artikel Einrohrheizung: Merkmale.)
2. Es sei darauf hingewiesen, dass in diesem Fall nur für jede zweite parallele Batterie Thermostate installiert werden können.
3. Das Blockieren von Wasser im Netzwerk ist aufgrund seiner Überhitzung absolut verboten.

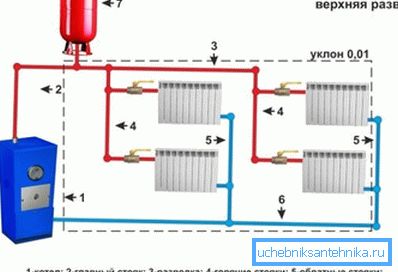

Es gibt auch eine Zwei-Rohr-Version für den parallelen (horizontalen) Anschluss von Batterien während des natürlichen Kühlmittelumlaufs. Dabei ist die Temperatur der Heizkörper nicht so sehr von ihrem Standort abhängig. Es ist möglich, einzelne Batterien einzustellen.

Fazit

Das Schwerkraftheizungssystem hat sowohl Nachteile als auch Vorteile. In einigen oben beschriebenen Fällen ist es jedoch die optimale Wahl des Heizungsschemas eines Privathauses. Das im Artikel veröffentlichte Video setzt das Thema fort.
