Heizregister: produktionsmethoden, typen, berechnung der

Wie werden Heizregister aus glatten Rohren hergestellt? Wie sind sie? Wann ist der Einsatz dieser Heizungen gerechtfertigt? Schließlich, wie man das Register berechnet - die Heizung muss den Eigenschaften des Raumes entsprechen, oder? Versuchen wir, diese Fragen zu beantworten.

Was ist das

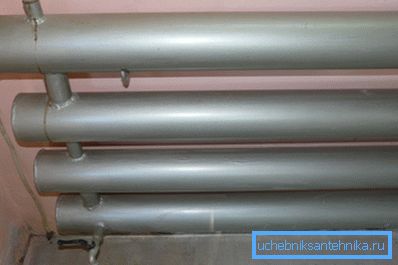

In einfachen Worten ist ein Heizregister ein oder mehrere Rohre mit großem Durchmesser, durch die Kühlmittel zirkuliert. Die Rohre werden durch Brücken verbunden und mit Anschlüssen zum Verbinden der Versorgungsrohre versehen, so dass die Umwälzung im gesamten Heizgerät stattfindet.

Nach welchen Zeichen können Heizregister klassifiziert werden?

Materialien

Ihre Wahl ist nicht zu groß:

• Selbst gemachte Designs bestehen meistens aus schwarzem Stahl. Die Methode zum Verbinden von Rohren, Stürzen und Abzweigen - Schweißen.

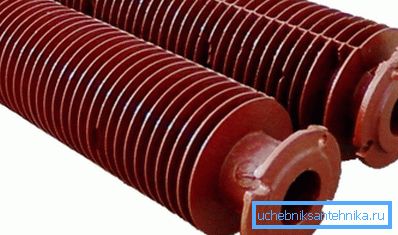

• Industrieregister können aus Roheisenrohren mit Lamellen zusammengestellt werden. Zur Montage werden Flanschverbindungen mit Paronitdichtungen verwendet. Abgesehen vom Heizen spielen Gusseisenregister häufig die Rolle von Wärmetauschern, die den Verbrennungsprodukten in Kesselhäusern und in verschiedenen Industrien Wärme entziehen.

Nützlich: In Abwesenheit von Paronit bei der Warmwasserbereitung kann es durch Dichtungen ersetzt werden, die von Hand aus der Autokammer herausgeschnitten werden. Bei der Beheizung von Industrieanlagen mit Heißdampf ist es jedoch notwendig, genau nach Paronit zu suchen: Normaler Kautschuk bei Temperaturen von 200 bis 400 Grad beginnt schnell zu bröckeln.

Orientierung

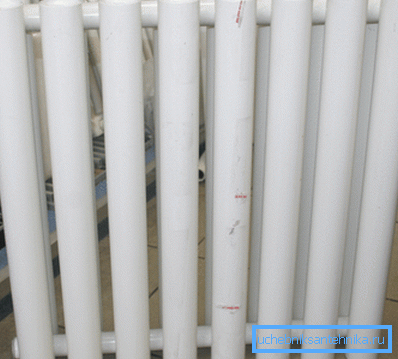

Ein typisches industrielles Heizregister ist ein horizontal ausgerichtetes Rohr. Rohrheizkörper aus Stahl für Wohngebäude stehen jedoch häufig senkrecht.

Bei gleichen Gesamtabmessungen und gleicher Oberfläche hängt die Wärmeleistung der Heizregister nicht wesentlich von der Ausrichtung der Rohre ab.

Die horizontale Ausrichtung der meisten Produkte ist mit recht banalen Gründen verbunden:

1. Um einen thermischen Vorhang vor dem Fenster zu erzeugen, muss sich der Heizer vollständig darunter befinden, was ein genau definiertes Verhältnis von Länge und Höhe impliziert.
2. Es ist viel einfacher, ein niedriges und längliches Register aus horizontalen Rohren zu schweißen.

Jumper

Die Form und Größe der Überbrückungsregister ist in Abschnitte und S-Formen unterteilt.

Anweisungen zum Erstellen eines Registers der ersten Kategorie in Kürze sehen wie folgt aus:

1. Rohre mit großem Durchmesser werden in gleich lange Segmente geschnitten.
2. Ihre Enden sind mit Scheiben aus Stahlblech mit einer Dicke von 3 bis 4 Millimeter verklemmt.
3. Löcher für Stürze und Düsen werden in die Wände der Rohre geschnitten, danach greifen sie sie und werden nach dem Bearbeiten des Registerformulars verbrannt.
4. Die zusätzlichen, tauben Kreuzungspunkte sind eingeschweißt und verleihen der Konstruktion eine hohe Steifigkeit.

Die Herstellung von Heizregistern dieser Art ist attraktiv, da nur ein Minimum an Werkzeug erforderlich ist: ein bulgarischer und ein Schweißtransformator sind ausreichend. Der Preis der Einfachheit der Konstruktion ist ein ziemlich hoher hydraulischer Widerstand der Vorrichtung aufgrund zahlreicher Durchmesserübergänge.

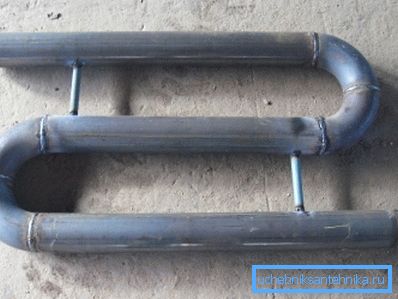

S-förmige Register zum Heizen sind eine Spule mit konstantem Querschnitt, bei der dünnere Brücken nur für die Steifigkeit benötigt werden. Zur Herstellung von Rundungen mit Rohren mit kleinem Durchmesser (bis 50 mm) wird Rohrbiegemaschine verwendet. Bei großen Abschnitten müssen fertige Armaturen erworben werden.

Sonderfälle

Ein paar sehr merkwürdige Designs sind separat zu erwähnen.

Kontinuierliches Register

Bei Unternehmen, die in den 50-70er Jahren des letzten Jahrhunderts gebaut wurden, wird anstelle von Abschnitts- oder S-förmigen Registern eine eher kuriose Konstruktion verwendet: Ein Geschäft oder ein Nebenraum wird um den gesamten Umfang mit einem unzerbrechlichen Rohr umgürtet. Das Schema ist dahingehend nützlich, dass es die Wände mit einem aufsteigenden Warmluftstrom über ihre gesamte Länge erwärmt.

Autonome Register

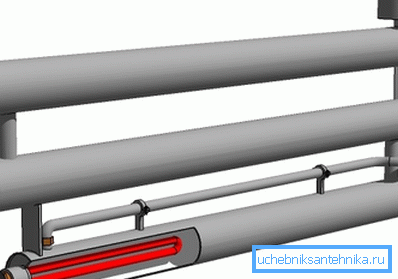

Als autonome Heizvorrichtung wird häufig ein Register verwendet, an dessen Ende ein oder mehrere röhrenförmige elektrische Heizgeräte installiert sind.

Die Herstellung des Geräts weist einige Feinheiten auf.

• An beiden Enden jedes Abschnitts sind Jumper angebracht. Dies gewährleistet die Konvektion des Kühlmittels.
• Das Gerät wird geöffnet. Ein Teil seiner Kapazität wird als Ausdehnungsgefäß genutzt: Das Kühlmittel füllt das Register nur für 90 bis 95% des Volumens.
• Als Kühlmittel wird häufig nicht Wasser verwendet, sondern Öl (Bergbau oder billiges Mineral), wodurch wir keine Angst vor dem Auftauen haben.

Montage

Was ist die Installation von Heizregistern?

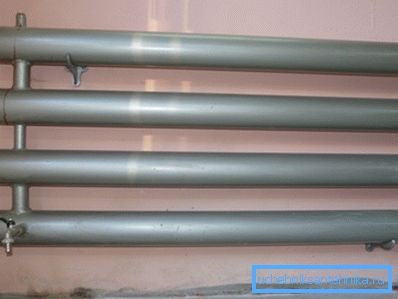

Die einfachste Befestigung des Registers erfolgt über eine in die Wand gehämmerte glatte Verstärkung mit einem Durchmesser von 10-14 mm.

1. Die Wand ist durch die Höhe mehrerer Löcher markiert, an denen sich der untere und der obere Abschnitt befinden sollten.
2. Löcher werden mit einem Durchmesser von weniger als einem halben Millimeter weniger gebohrt als mit Ihren Fittings.

Tipp: Da der Bohrer mit einem Durchmesser von beispielsweise 11,5 mm fast nicht zu finden ist, kann das Loch mit einem Durchmesser von 10 mm gebohrt und mit einem 11,5 mm Metallbohrer erweitert werden.

1. Bewehrungsabschnitte mit abgeschrägten Teilen werden mindestens 6-7 cm tief in die Wand eingetrieben.
2. An ihnen hängt das Heizgerät auf.
3. Der Anker ist nach oben gebogen und biegt sich um den Registerabschnitt. Zum Biegen mit dem Hebel des Rohrsegments.
4. Überschüssige Armaturen werden am Standort abgeschnitten; Das Ende wird mit einer Feile abgerundet, um Verletzungen zu vermeiden.

Berechnungen

Wie berechnet man das Heizregister? Beginnen wir aus der Ferne.

Welche technischen Merkmale des Heizgerätes sollten bei der Auswahl berücksichtigt werden?

• Arbeitsdruck In einem geschweißten Register übertrifft es offensichtlich die Parameter der Heizzentrale und erlaubt es, jedem Wasserschlag standzuhalten.
• Betriebstemperatur Es ist leicht zu vermuten, dass es auch keine besonderen Einschränkungen gibt.
• Wärmeleistung Sie wird abhängig von der Lautstärke des Raums ausgewählt. Mangelnde Wärmeleistung bedeutet, dass es zu Hause kalt wird. Übermaß - das muss die Fenster offen halten und Zugluft aushalten.

Wie wird das Heizregister für ein Rundrohr aus Stahl mit bekanntem Durchmesser berechnet?

Hier gilt folgende Formel:

Q = Pi * Dn * L * k * Dt, wobei:

• Q - Querschnitt Wärmestrom in Watt.
• Pi ist die Zahl Pi, die als 3,1415 angenommen wird;
• DN - der Außendurchmesser des Rohrs in Metern.
• L - Abschnittslänge in Metern.
• k ist der Wärmeleitfähigkeitskoeffizient eines Stahlrohrs mit 11,63 W / m2 * C.
• Dt ist das Temperaturdelta zwischen dem Kühlmittel und der Luft im Raum.

Wichtiger Punkt: Auf diese Weise wird der Wärmestrom für ein horizontales Rohr berechnet. In dem mehrzeiligen Register für alle Abschnitte außer dem ersten wird ein zusätzlicher Faktor von 0,9 verwendet: Sie werden im Aufwärtsstrom von Warmluft aus der ersten Leitung verwendet, wodurch das Temperaturdelta verringert wird.

Wie berechnet man den vom Verkäufer angegebenen Durchmesser des Rohrs in Zoll auf die üblichen Werte? Hier ist die Größenanpassungstabelle:

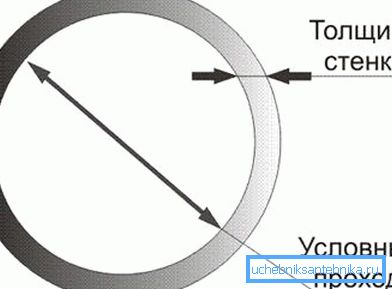

Hinweis: Die Fernbedienung entspricht ungefähr dem Innendurchmesser. Um eine externe Wandstärke zu erhalten, müssen Sie die doppelte Rohrwandstärke hinzufügen.

Lassen Sie uns die Wärmeübertragung eines vierreihigen Registers aus einem Rohr mit einem Außendurchmesser von 108 mm und einer Länge von 1,2 Metern bei einer Temperatur von +80 ° C und einer Lufttemperatur im Raum von +20 ° C schätzen.

1. Für den ersten Abschnitt beträgt der Wärmefluss 3,1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 Watt.
2. Für jedes weitere wird es mit 0,9 multipliziert. 284 * 0,9 = 255.
3. Der Gesamtwert beträgt 284+ (255 * 3) = 1049 Watt.

Geräteauswertung

Versuchen wir, das Register kurz zu bewerten.

• Es ist extrem langlebig und fehlertolerant.
• Im Gegensatz zu Abschnitten mit entwickelten Lamellen lässt sich der Staub leicht entfernen.
• Er braucht praktisch keine Wäsche. Während das Kühlmittel durch das Gerät zirkuliert, erwärmt es sich im gesamten Volumen.
• Aussehen - sagen wir für einen Amateur. Das Register schmückt den Raum nicht genau.
• Aufgrund der fehlenden Lamellen und der geringen Wärmeleitfähigkeit von Stahl ist die Wärmeleistung des Registers einem Aluminiumkühler mit den gleichen Gesamtabmessungen deutlich unterlegen.

Schlussfolgerungen

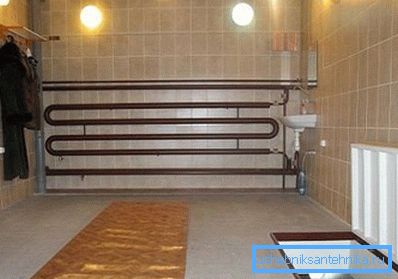

Register sollten in erster Linie für das Heizen von Garagen, Werkstätten und Industrieanlagen verwendet werden. Für eine Wohnung sollten Sie sich kompaktere und anständig aussehende Aluminium- und Bimetall-Heizgeräte ansehen.

Wie immer bietet das angehängte Video dem Leser zusätzliche Informationen. Erfolge!
