Heizpläne mit doppelkessel: die am besten geeigneten

Wie Sie wissen, ist die Zweikreisheizung in einem Haus, wenn der Wärmeerzeuger das Wasser für Heizkörper (erster Zweig) und für die Warmwasserversorgung (zweiter Zweig) separat erwärmt. Ein ähnliches Schema des Systems ist heutzutage aufgrund seiner Vielseitigkeit und seines Komforts sehr beliebt geworden.

Damit ein solches Netzwerk funktionieren kann, ist zunächst ein Zweikreis-Heizkessel erforderlich, der sowohl Wärmeträgerflüssigkeit als auch Warmwasser erwärmen kann. Wir werden beschreiben, wie ein Privathaus mit einem Zweikreiskessel in diesem Artikel implementiert werden kann.

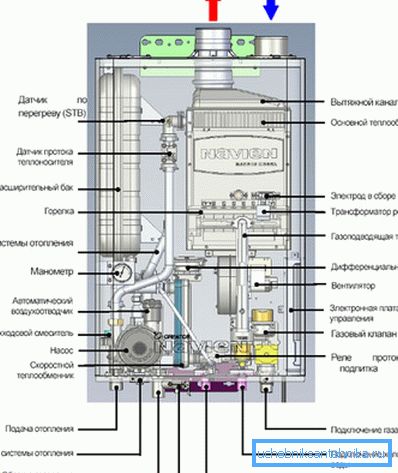

Merkmale von Doppelkreis-Wärmegeneratoren

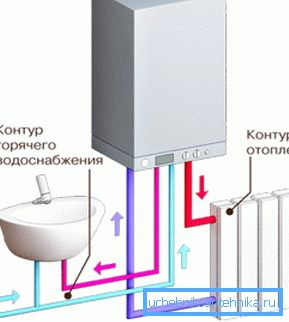

1. Der Hauptunterschied zwischen solchen Einheiten und Einkreis-Pendants besteht darin, dass sie die Wärmeenergie des Brennstoffs nicht nur zur Erwärmung von Wasser im Heizkreislauf verwenden, sondern auch in der Zweigstelle für die Warmwasserversorgung.
2. Einkreis-Pendants können auch zum Erhitzen von Wasser verwendet werden.. Dies kann durch indirekte Beheizung im Speicher geschehen. In diesem Fall gibt der Wärmeträger teilweise Energie ab und fließt durch einen zusätzlichen Wärmetauscher in einem thermisch isolierten Tank.
3. Der Hauptunterschied der werkseitigen Bypass-Einheit von solchen hausgemachten Kreisläufen ist die direkte Übertragung von Wärmeenergie vom Brennstoff an das Wasser..

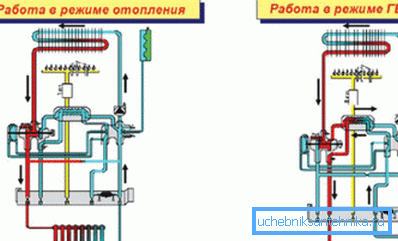

Beachten Sie! Berücksichtigen Sie beim Entwurf eines Systems ein sehr wichtiges Merkmal, das ein Heizschema mit einem Zweikreiskessel hat. Wenn das Haus über einen Warmwasserhahn verfügt, stoppt der Heizkessel die Erwärmung des Kühlmittels und schaltet auf den Warmwasserkreislauf.

Wie funktioniert eine solche Einheit in der Praxis?

1. Bei gut gedämmten Gebäuden mit einer großen Fläche ist die Klangbetriebsart der Zweikreiseinheit nicht sehr wichtig. Solche Gebäude haben eine hohe thermische Trägheit. Selbst wenn der Heizkessel nur für ein paar Stunden Wasser für den Hausgebrauch erwärmt, ändert sich die Temperatur im Haus nur um 1/2 Grad.
2. Wenn ein Gebäude klein oder nicht ausreichend isoliert ist, wird die Trägheit zu einem wichtigen Parameter. Heizbatterien und Wasser in den Rohren sollten in diesem Fall so lange wie möglich abkühlen. Dies kann durch Aufnehmen von Kühlern mit einem großen Volumen an Abschnitten und Rohren mit einem vergrößerten Querschnitt erreicht werden.
3. Wenn erhebliche Mengen und konstante Kosten für Warmwasser benötigt werden, ist es besser, keinen Zweikreiskessel zu installieren.

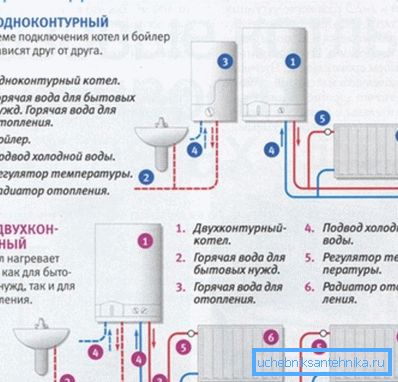

Hier ist das Heizschema mit zwei Kesseln eines Einkreis-Analogs und eines Kolonnenheizungswassers besser. Die Zweikreiseinheit kann keine angenehme Temperatur in den Räumlichkeiten aufrechterhalten, wenn ein größerer Prozentsatz der Zeit für das Trinkwasser verwendet wird.

1. Eine Schwerkraftheizung sollte auch nicht mit einem ähnlichen Kessel geplant werden.

Beachten Sie! In diesem Fall wird die Zirkulation im Heizungsnetz nach dem Stoppen des Kessels fast sofort gestoppt. Die Erholung wird lange dauern. Beim Auffüllen mit heißem Wasser erwärmen sich die Batterien ungleichmäßig. Dies führt zu einer unangenehmen Temperaturverteilung in den Räumen.

Heizungsanordnung, wenn das Gebäude klein ist

Lassen Sie uns überlegen, wie das Umreifen eines Zweikreis-Heizkessels aussehen kann, wenn das Haus einstöckig und klein ist (bis zu 100 m2) und mehrere separate Räume haben, die alle beheizt werden müssen.

In diesem Fall ist das Ein-Rohr-Netzwerk optimal. Es ist das einfachste in Aufbau und Installation, mit seiner Bedienung fast keine Probleme. Darüber hinaus ist der Preis des Systems aufgrund der Wirtschaftlichkeit der Materialien niedrig, da sie weniger als ein Zwei-Rohr-Pendant benötigen.

Schema-Implementierung

1. Ein kleines Volumen des Gebäudes lässt vermuten, dass sich nur wenige Mieter darin befinden werden. Die Kosten für heißes Wasser sind also gering. Es ist nicht notwendig, auf die unwichtige Trägheit zu verzichten, sondern auf schöne und wohltuende Aluminium-Wärmebatterien. Roheisen-Analoga sind wärmeempfindlich, in der Regel jedoch nichtästhetisch.
2. Das Kühlmittelvolumen in den Rohren sollte in diesem Fall erhöht werden. Die optimale Lösung für das Problem besteht darin, den Querschnitt der Produkte um eine Reihe zu vergrößern. Zum Beispiel von Du-30 bis Du-40. Die Wassermenge in den Kreisläufen wird dann 1,6-fach größer.
3. Alle Heizkörper müssen parallel dazu montiert werden, ohne den Stromkreis zu öffnen. Das Schema ihrer Verbindung kann diagonal oder niedriger sein.

In der Anleitung wird empfohlen, jeden Akku anzulegen:

• Drossel (Futtermittelausgleich);
• Absperrventil an der Rücklaufleitung;
• Ventil zum Entlüften aus dem System (herkömmliche Ausführung oder Mayevsky) zur rechten oder linken oberen Kappe.

Untere Verdrahtungsmöglichkeit

1. Den Querschnitt des Hauptstromkreises zu verkleinern und zu öffnen, sollte in diesem Fall nicht sein.
2. Unmittelbar nach dem Wärmeerzeuger muss das Konturrohr senkrecht hoch angehoben werden, um einen "beschleunigenden" Kollektor zu erzeugen. Dann müssen Sie es mit einem Gefälle (konstant) nach unten führen.

Beachten Sie! Eine solche Rohrführung ist ziemlich komplex und unästhetisch. Es ist jedoch notwendig, dass die Heizbatterien beim Ausschalten der Pumpe aufgrund der natürlichen Zirkulation erhitzt werden.

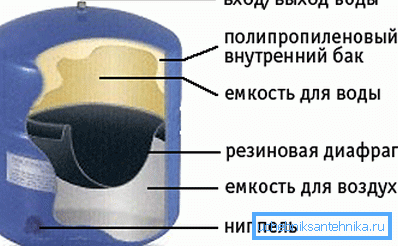

1. Vor dem Kessel (entlang der Kühlmittelströmung) sollte ein Ausgleichsbehälter (Membrane) installiert werden. Es wird die Zunahme des Wasservolumens kompensieren, wenn es erhitzt wird.
2. Der Tank sollte eine Kapazität von 10 Prozent des Wärmeträgervolumens haben. Der Tank sollte ein Liner sein.

Was tun, wenn das Haus groß ist

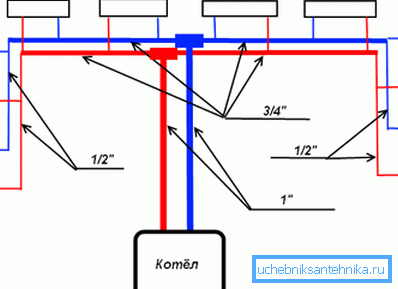

1. Für ein großes zweistöckiges Gebäude mit einer großen Anzahl separater Räume eignet sich das Zwei-Rohr-Heizungssystem am besten. Es sollte eine Topfüllung und konstante Verdrahtungsheizkörper haben.
2. Direkt vom Wärmeerzeuger strömt das erwärmte Wasser durch die Zuleitung nach oben. Es geht um das Gebäude im Dachgeschoss oder in der Decke des Obergeschosses.
3. Dann gelangt das Wasser in die Steigleitungen, die Batterien sind an sie angeschlossen. Sie öffnen die Steigleitung nicht vollständig. Jedes Gerät ist mit einer Einstelldrossel und einem Jumper ausgestattet.
4. Es ist ratsam, ein Absperrventil am zweiten Zweig der Einlassrohrleitung zu installieren. Das Entlüftungsventil kann nur eines gesetzt und am Ausgleichsbehälter im oberen Teil des Kreislaufs befestigt werden.
5. Auf der zweiten (unteren) Rohrleitung, die sich durch das Untergeschoss oder die Etagen des ersten Obergeschosses um das Gebäude biegt, fließt Wasser zum Kessel zurück.

Beachten Sie! Eine solche Anbindung eines Heizkessels mit zwei Kreisläufen hat einen wichtigen Vorteil. Bei Bedarf kann es aufgrund der natürlichen Zirkulation des Wärmeträgers funktionieren. Eine Wasserleitung zum oberen Teil der Abfüllung dient hier als Beschleunigungssammler.

Das heißt, ein System mit einem solchen Schema kann ohne leistungsabhängige Einheiten (beispielsweise eine Pumpe) arbeiten. Auf dieser Grundlage werden Sie bei höherer Gewalt niemals einfrieren.

Erhöhung der thermischen Trägheit des Systems

Sie können die thermische Trägheit des Heizungssystems mit Ihren eigenen Händen erhöhen.

1. Dies ist günstig, wenn Sie einen etwas größeren Abschnitt der Konturrohre wählen, als für das Projekt erforderlich ist.

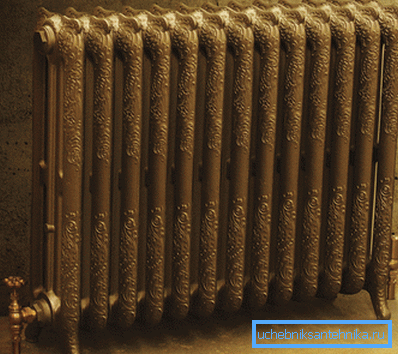

2. Sie können auch Aluminiumbatterien durch Gegenstücke aus Gusseisen ersetzen. Sie haben ein erweitertes Innenvolumen von Abschnitten, was die Wärmeleitfähigkeit und Wärmekapazität des Materials erhöht. Es wird angenommen, dass alle Gusseisenbatterien für Heizungssysteme ein unschönes Design haben. Ist es aber nicht. Ja, ihre veralteten sowjetischen Modelle werden immer noch produziert. Daneben bietet der Markt moderne Pendants. Zum Beispiel schöne Bodenheizkörper aus geschmiedetem Gusseisen oder Wandbatterien mit flachen ästhetischen Formen.

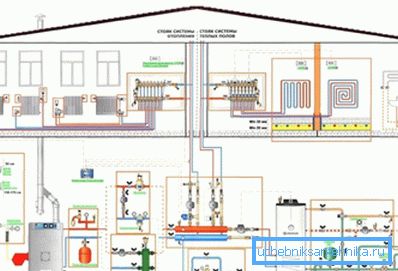

1. Oft wird der Dachboden oder die zweite Etage eines Hauses im Winter nur gelegentlich benötigt, um beispielsweise Gäste unterzubringen. Dann ist die beste Option die Verwendung eines Heizungsschemas mit zwei Wärmeerzeugern und separaten Einrohrkreisen für jede Etage.
2. In diesem Fall wird der Kessel oben meistens im Sparmodus betrieben, d.h. Halten Sie eine Temperatur von etwa +5 Grad.

Der billigste Weg, um alle Probleme zu überwinden.

1. Sie können das Heizungsnetz unabhängig voneinander verbessern, wodurch die Wärmeträgheit um ein Vielfaches erhöht wird.

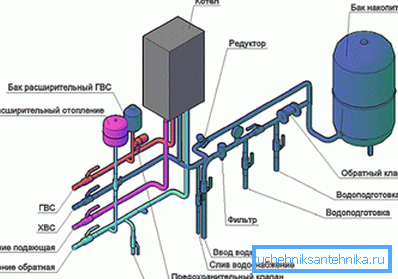

2. Fügen Sie dem Kreislauf eine Batterie mit thermischer Energie (Speicher) hinzu. Es ist ein Behälter mit einem Volumen von 300/2000 l, der zwei Verbindungsrohre hat. Der Tank sollte gut isoliert sein, um den Wärmeverlust zu reduzieren.
3. Die Kapazität dient zur Ansammlung großer Warmwassermengen. Wenn der Kessel stoppt, wird die Wärme aus diesem Tank abgegeben. Es ist klar, dass sich die Heizkörper umso langsamer erwärmen, je größer der Behälter ist.


4. Der Wärmespeicher kann auf jeden Abschnitt der Heizungsanlage gestellt werden. Sie können es im Keller montieren. Öffnen Sie dazu den unteren Stromkreis mit zwei Anschlüssen. Es ist möglich, das Gerät in die Speisekammer zu legen. Eine interessante Option ist, das Gerät zur Basis einer warmen Ofenbank zu machen. Immerhin gibt es unweigerlich etwas Wärme an die Atmosphäre.
5. Die Batterie kompensiert Temperaturabfälle im Kühlmittel während des Zeitraums, in dem der Boiler das Wasser für die Warmwasserversorgung erwärmt. Es ist sehr vorteilhaft, wenn der Kessel mit Strom versorgt wird.

Beachten Sie! Diese Methode hat natürlich ihre Nachteile. Ein Wärmespeicher ist beispielsweise recht teuer. Ein hochwertiges isoliertes Modell mit einem Volumen von einem Kubikmeter kostet je nach Hersteller 20/30 Rubel.

Fazit

Der Doppelkreis-Wärmeerzeuger hat sowohl Vor- als auch Nachteile. Falls gewünscht, können die Nachteile der Einheit erheblich reduziert werden. In diesem Fall erhalten Sie das komfortabelste System, das Ihr Zuhause mit warmem und warmem Wasser versorgt. Das Video wird Ihnen noch mehr verraten.
