Heizöfen mit wasserkreislauf: hauptarten und wirkungsweise

In diesem Artikel werden wir betrachten, was ein Ofen zum Heizen mit einem Wasserkreislauf ist, was sein Arbeitsprinzip ist und was seine Konstruktionsmerkmale sind. Außerdem werden wir darüber sprechen, welche Modifikationen dieser Geräte auf dem Markt sind und welche davon für den Einsatz in einem Landhaus ausgewählt werden können.

Warmwasserbereitung, dekoriert als traditioneller Ofen

Bei der Beheizung von Landhäusern, Hütten und Hütten entscheidet jede Person nach ihren Vorlieben, Fähigkeiten und in Übereinstimmung mit den Merkmalen der Baustelle. Leider ist es nicht immer möglich, einen Gasheizkessel für einen vollwertigen, komfortablen Betrieb zu installieren, da sich die Gasverteilungsleitung in einiger Entfernung vom Haus befinden kann.

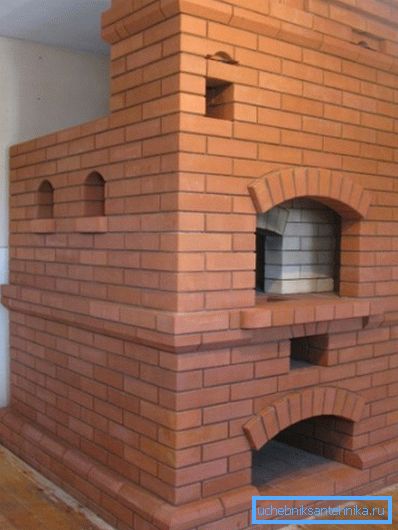

Klassische Ziegelkonstruktion ohne Wasserkreislauf

In diesem Fall versuchen die Eigentümer der Baustelle, das Problem zu lösen, indem sie einen traditionellen Ziegelofen mit oder ohne Kochfeld installieren. Normalerweise gehen das Kochfeld und die Feuerbox in die Küche, während die Rückseite des Gebäudes zum Wohnzimmer gerichtet ist.

Falls gewünscht, kann eine solche Struktur mit einer Masse nützlicher und funktioneller Vorrichtungen ausgestattet werden, wie beispielsweise einer Herdbank, einem Ofen, einem Ort zum Trocknen von Brennholz usw.

Leider sind die Öfen, die auf den altmodischen Technologien basieren, durch einen großen Nachteil gekennzeichnet: Sie haben keinen Wasserkreislauf, in dem sich das Kühlmittel erwärmen könnte. Rohrleitungen und Heizkörper können daher nicht an diese Heizgeräte angeschlossen werden, so dass keine einheitliche Temperatur im ganzen Haus gewährleistet werden kann.

Wenn jedoch ein moderner Gaskessel nicht angeschlossen werden kann, ist es nicht notwendig, auf altmodische Technologien zurückzugreifen, da eine breite Palette von Heizgeräten mit Wasserkreislauf, die für andere Brennstoffarten ausgelegt sind, auf dem Markt ist. Darüber hinaus kann der Ofen mit Warmwasserbereitung, falls gewünscht, unter Verwendung von Materialien wie Ziegel oder Stahlblech von Hand hergestellt werden.

Das Funktionsprinzip und die Funktionsmerkmale

Sowohl der klassische als auch der moderne Ofen zum Heizen mit Wasserkreislauf sorgt durch die Zirkulation des Kühlmittels für eine gleichmäßige Verteilung der Wärme in den beheizten Räumen.

Das Funktionsprinzip ist wie folgt:

  • Der Kraftstoff aus dem Vorratstank gelangt in eine spezielle Kammer, in der Zündung und Verbrennung stattfinden.
  • Über der Kammer mit offener Flamme befindet sich ein Wärmetauscher, der das Wasser erwärmt und erwärmt. Der Wärmetauscher arbeitet meistens als Register (Kühler in Form einer Spule), durch das fließendes Wasser fließt.

Abhängig von der Anzahl der Kreisläufe wird die Anzahl der Wärmetauscher im Ofen bestimmt.

  • Das erwärmte Wasser, das den Wärmetauscher verlässt, gelangt in das System oder in die Rohrleitung.
  • Für die Zirkulation des Kühlmittels im System kann der Ausgleichsbehälter oder die Umwälzpumpe zum Heizen antworten.

Wichtig: Änderungen, die mit einem Ausdehnungsgefäß ausgestattet sind, werden als nichtflüchtige Geräte eingestuft. Geräte, die mit einer Umwälzpumpe ausgestattet sind, erfordern eine konstante Stromversorgung.

Möglichkeit zur Automatisierung

Der Mehrzweck-Heizofen mit Wasserkontur Magnum Super Termo

Abhängig von den Konstruktionsmerkmalen der Ausrüstung und der Art des Brennstoffs können einige im Werk gefertigte Öfen mit Automatisierungssystemen ausgestattet werden.

Anweisungen für die Verwendung solcher Systeme bieten die Möglichkeit, der Brennkammer automatisch Energie zuzuführen. Zum angegebenen Zeitpunkt wird der Brenner gezündet und Druckluft zugeführt, um einen optimalen Schub zu erzeugen.

Wichtig: Geräte, die mit Erdgas und Strom betrieben werden, können während der gesamten Saison völlig unabhängig von der Anwesenheit des Menschen betrieben werden. Die Automatisierung von Festbrennstoff- und Flüssigbrennstoffeinheiten ermöglicht einen unabhängigen Betrieb für 1 bis 7 Tage. Danach müssen Sie den Arbeitszeitplan erneut anpassen.

Vor- und Nachteile

Auf der Foto-Registerkarte des Wärmetauschers

Die Ofenheizung mit Wasserkreislauf zeichnet sich durch eine Reihe von Vor- und Nachteilen aus, die bei der Wahl der richtigen Option berücksichtigt werden müssen.

Das Schema, bei dem als Wärmetauscher Graugussbatterien verwendet wurden

Zu den Vorteilen zählen folgende:

  • Leistung ausreichend für die Beheizung von Landhäusern mit einer Fläche von bis zu 150-200 m?
  • Möglichkeit, einen Heizofen zu wählen, Arbeiten an der Art des verfügbaren Brennstoffs und dessen Preis macht das Heizen des Raums kosteneffizient;
  • Einfachheit und Zuverlässigkeit eines Designs und als Ergebnis die Vorhersagbarkeit der Ausbeutung;
  • Wahl zwischen flüchtigen und unabhängigen Modifikationen Berücksichtigung der Merkmale der Baustelle und des Zustands der technischen Kommunikation in Verbindung mit der Stabilität der Stromversorgung usw .;
  • Erschwinglicher Preis im Vergleich zu den Baukosten traditioneller Ziegelöfen.

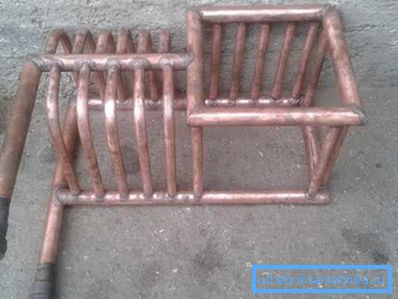

Ein massiver, selbst gebauter Wärmetauscher

Zu den Mängeln zählen solche Momente wie:

  • Die Automatisierung von Heizgeräten kostet viel Geld. Daher können Sie zu einem erschwinglichen Preis auf primitive Geräte mit manueller Brennstoffzufuhr und mit manueller Temperaturregelung zählen.
  • Die meisten dieser Geräte erfordern den Bau eines speziellen Heizraums.
  • Auch für feste und flüssige Brennstoffe müssen Sie einen speziellen Lager- oder Lagerraum einrichten.
  • Öfen mit Wasserkreislauf weisen einen niedrigeren Wirkungsgrad auf als ein ähnlicher Parameter, der für moderne Gaskessel typisch ist.

Kriterien für die Einstufung und tatsächliche Sorten

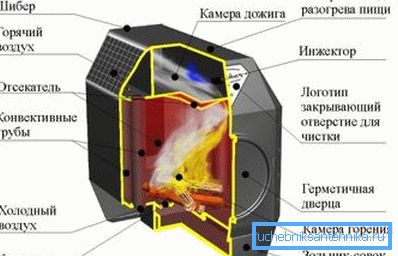

Vorgefertigter Ofen

Heizöfen, die mit Warmwasserbereitung arbeiten können, werden nach folgenden Kriterien klassifiziert:

  • Art der Produktionsmaterialien;
  • Art des verwendeten Kraftstoffs;
  • Zirkulationsweise des Kühlmittels;
  • Gasentladungsverfahren;
  • Leistungsparameter;
  • Funktionalität, nämlich das Vorhandensein von Optionen wie Warmwasserbereitung für die Wasserversorgung, Ausrüstung mit einem Kochfeld usw .;
  • Automatisierungsgrad und folglich Art der Energieabhängigkeit.

Entsprechend der Art der Produktionsmaterialien sind zwei Arten zu beachten:

Ziegelöfen sind Anlagen, die ausschließlich zur Verbrennung fester Brennstoffe (Brennholz, Pellets und Briketts, aus Abfällen gepresst, Kohle) bestimmt sind.

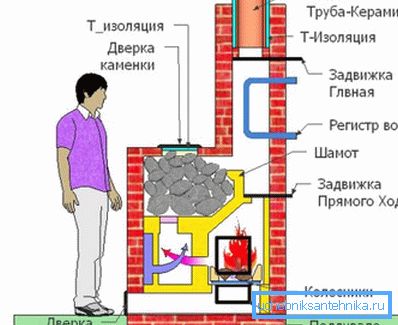

Schema des Badofens

In solchen Strukturen wird ein Register als Wärmetauscher verwendet. Ein Register ist eine Art Heizkörper, der aus einem Rohr mit einem bestimmten Durchmesser besteht und mit Metalllamellen ausgestattet ist, die für eine effizientere Wärmeabfuhr dienen.

Ein wesentlicher Nachteil einer solchen Konstruktion ist die Unmöglichkeit, alle Prozesse vollständig zu automatisieren, einschließlich Kraftstoffzufuhr, Temperatursteuerung, Starthäufigkeit, Zündung usw. Wiederum die Kontur in den Ziegelstrukturen meistens eins.

Wichtig: Ziegelheizöfen mit Wasserkreislauf können nicht fertig im Fachhandel erworben werden. Diese Ausrüstung muss mit den eigenen Händen von Grund auf neu gebaut werden, was erheblichen Aufwand, Zeit und Baumaterialien erfordert.

Metallöfen sind eher technologische Konstruktionen aus Stahl oder Gusseisen. Unter diesen Aggregaten sollten feste und flüssige Brennstoffmodifikationen erwähnt werden.

Das Design von Festbrennstoffeinheiten unterscheidet sich nicht wesentlich von Ziegel-Gegenstücken, mit dem Unterschied, dass die Abmessungen des Metallofens um eine Größenordnung kompakter sind und die Masse um ein Vielfaches geringer ist. Folglich ist es möglich, ein Metallprodukt auf einem gewöhnlichen Zement- oder Fliesenboden zu installieren, ohne das Fundament zu legen.

Heizölstahl- oder Gusseisenöfen sind im Vergleich zu Festbrennstoffoptionen noch kompakter. In solchen Geräten wird Dieselkraftstoff als Energiequelle verwendet.

Im Zusammenhang mit der Verteuerung von Dieselkraftstoff werden Öfen, die für die Verbrennung bestimmt sind, immer beliebter. Um kein Geld für den Kauf von teuren Geräten der ausländischen Produktion auszugeben, stellen einige Handwerker Spezialbrenner mit eigenen Händen her.

Infolgedessen kostet der Betrieb von Öfen, die mit solchen Brennern ausgestattet sind, auf Kosten billigen Altöls ein Minimum an Geld.

Fazit

Ein einfacher Heizofen mit Wasserkreislauf mit eigenen Händen kann gemäß den in diesem Artikel beschriebenen Schemata gebaut werden. Sie können jedoch Zeit und Mühe sparen und ein vorgefertigtes Metallgerät kaufen.

Die Verwendung und Wartung eines Wasserkreislaufofens ist unabhängig von der Modifikation nicht besonders komplex. Wenn jedoch Erklärungen erforderlich sind, können Sie das Video in diesem Artikel ansehen.
