Heizkörpertypen: wahl des materials, installationsart und

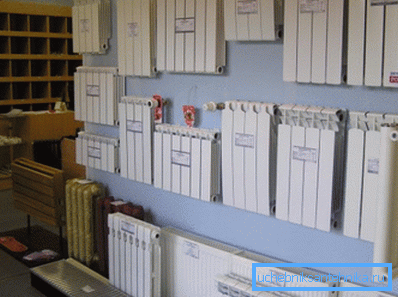

Welche Arten von Heizkörpern werden derzeit verwendet? Wir müssen die Materialien kennenlernen, die bei der Herstellung von Heizgeräten und technischen Lösungen verwendet werden, und herausfinden, wie sich diese auf die Effizienz des Heizens auswirken.

Materialien

Warmwasserbereitung

Wir beginnen mit einem kurzen Überblick über die Materialien, die in Systemen mit Wärmeträgerflüssigkeit verwendet werden.

Alle Heizkörper, die für sie ausgelegt sind, sind aus Metall: Polymere und Keramiken haben weder die notwendige Widerstandsfähigkeit gegen hydrostatischen Druck noch eine ausreichende Wärmeleitfähigkeit.

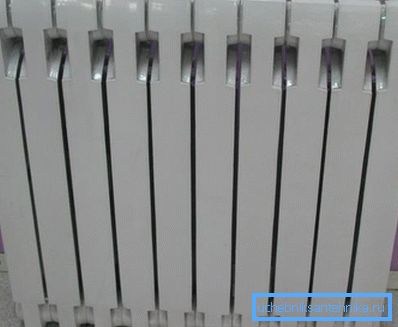

• Gusseisen wird seit mehr als einem Jahrhundert zur Herstellung von Heizbatterien verwendet. Seine Hauptvorteile sind niedrige Kosten und Korrosionsbeständigkeit; Die Nachteile sind, eine sehr moderate Wärmeleitfähigkeit und geringe mechanische Festigkeit zu beschreiben. Alle Graugussbatterien zeichnen sich durch eine große Masse und ein großes Innenvolumen aus.

Hinweis: Auf der praktischen Seite stellen diese Eigenschaften die Trägheit der Konturoperation sicher. Einfach ausgedrückt: Nach dem Erwärmen kühlt es langsam ab, was bei einem System mit einem selten geschmolzenen Festbrennstoffkessel zweifellos von Vorteil ist.

• Für Stahl gleichermaßen deprimierend durch geringe Wärmeleitfähigkeit und höchste mechanische Festigkeit. Korrosion ist im Gegensatz zu Gusseisen anfällig; Das Rostproblem wird durch die Verwendung von Beschichtungen gelöst, die resistent sind oder einfach durch eine ständig mit Wasser gefüllte Kontur.

• Würde von Aluminium - hohe Wärmeleitfähigkeit bei relativ mäßiger mechanischer Festigkeit. Durch die Wärmeleitfähigkeit kann das Innenvolumen der Abschnitte reduziert werden, was durch die große Fläche der Rippen kompensiert wird. Aluminiumbatterien erwärmen sich schnell und kühlen schnell ab; Sie sollten nur in autonomen Heizkreisen verwendet werden.
• Wärmeleitfähigkeit von Kupfer doppelt so viel wie Aluminium und achtmal mehr als Stahl und Gusseisen. Der relativ hohe Preis des Metalls begrenzt jedoch seine Verwendung für die Herstellung von Heizgeräten; Am häufigsten ist es in der Zusammensetzung der kombinierten Kupfer-Aluminium-Konvektoren zu finden. Das Kupferrohr mit dem Kühlmittel wird mit Aluminiumlamellen geliefert, was eine mit der gesamten Kupfervorrichtung vergleichbare Wärmeübertragung zu wesentlich niedrigeren Kosten ermöglicht.

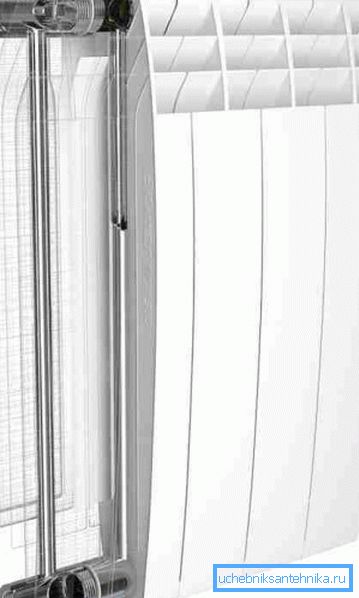

• Eine andere kombinierte Lösung ist Bimetall. (Aluminium-Stahl) Heizkörper. Der Stahlkern bietet eine hohe Zugfestigkeit und Aluminiumlamellen erhöhen die Wärmeübertragung.

Hier sind die ungefähren technischen Eigenschaften von Teilgeräten mit einem Standardabstand (500 mm) zwischen den Kollektoren:

Elektrische heizung

Woraus bestehen elektrische Heizkörper?

• Flüssige elektrische Heizkörper - dies ist nur eine Modifikation von Aluminium-Teilbatterien. In der Regel werden sie mit Heizelementen mit geringer Leistung und einem Thermostat geliefert und sind mit einem nicht einfrierenden Kühlmittel (Propylenglykol oder Frostschutzmittel) gefüllt, woraufhin sie mit einem leichten Herzen als wirtschaftliche Heizgeräte beworben werden.

Wichtig: Die Wärmeleistung einer elektrischen Heizung entspricht genau ihrer elektrischen Leistung. Dies folgt direkt aus dem Energieerhaltungssatz und aus der Tatsache, dass der elektrische Heizkörper keine körperliche Arbeit verrichtet (dh keine Masse gegen den Schwerkraftvektor bewegt). Wenn ja, ist es nicht wirtschaftlicher als eine Kombination aus einem Heizkessel und einer herkömmlichen Aluminiumbatterie.

• Inverterheizkörper sind ein Spezialfall von elektrischen Heizkörpern. Der Unterschied besteht darin, dass ein separates Gerät oder Stromkreis aus mehreren Aluminiumbatterien mit einer Batterie für den autonomen Betrieb, einem Wechselrichter, der 12 Volt Gleichstrom in 220 AC umwandelt, und einem für das Umschalten der Leistungsmodi zuständigen Controller ausgestattet ist. Angesichts der begrenzten Ressourcen und der hohen Kosten für kapazitive Batterien ist das Design aus Sicht des Autors eher seltsam.
• Infrarot-Heizkörper sind häufig eine Kombination aus einer Niedertemperatur-Heizspule und einer Dekorplatte aus Metall (Stahl oder Aluminium). Infrarot wird dafür gefordert, dass ein wesentlicher Teil der Wärme von ihnen als Wärmestrahlung übertragen wird;

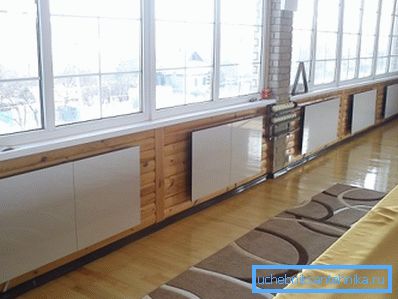

• Keramikheizkörper sind eine Art Infrarotpanele, deren Frontfläche aus Keramikgranit besteht. Der Unterschied zu Spiralinstrumenten besteht nur in einer etwas gleichmäßigeren Erwärmung der Oberfläche und einem attraktiveren Erscheinungsbild.

Überraschenderweise hat die Positionierung von Infrarotheizern als wirtschaftliche Wärmequelle einige Gründe:

1. Das Erhitzen der Haut einer Person mit Infrarotstrahlung verschiebt eine subjektiv angenehme Innentemperatur um ein paar Grad. In einem Raum, der mit Infrarotpaneelen beheizt wird, wird er normalerweise bei 15-16 Grad gehalten, wodurch der Wärmeaustritt durch die Gebäudehülle verringert werden kann.
2. Dieselbe Strahlung erwärmt den Boden und im Allgemeinen alle horizontalen und vertikalen Flächen im unteren Teil des Raums, wodurch die Lufttemperatur im Raum geringfügig umverteilt wird: Sie ist maximal nicht über der Decke, wie bei einer Konvektionsheizung, sondern über dem Boden. Daher wieder geringere Verluste durch die Decke.

Montageart

Herkömmliche Batterien umfassen eine Wandmontage an Stift- oder Konsolenhalterungen.

Dies ist jedoch nicht die einzige Option.

• Außenheizkörper für den Außenbereich sind in der Regel dekorative Gusseisenprodukte auf massiven Beinen. Sie sind nicht nur schön, sondern ermöglichen auch die Beheizung der Räume mit hellen Wänden aus Gipskarton oder Schaumbeton.

Die Montage von Heizkörpern jeglicher Art kann jedoch problemlos mit den Montagehalterungen von Hand erfolgen. In der Installationsanleitung werden die Halterungen mit Ankerbolzen am Boden befestigt. Die Installation selbst ist identisch mit der Wandoption.

• Vnutripolnye oder eingebaute Heizkörper implizieren die Installation unter dem Niveau des fertigen Bodens - im Estrich oder unter dem Holzboden. Da ihre Höhe begrenzt ist, ist die Hauptanforderung an Instrumente eine maximale Wärmeübertragung bei minimalen Abmessungen. Dies wird erreicht, indem Kupfer (oder Kupferrohre mit Aluminiumlamellen) verwendet und Lüfter mit niedriger Geschwindigkeit am Gebläse installiert werden.

Formfaktor

Neben den üblichen Verkaufsbatterien finden Sie verschiedene andere Heizungsarten.

Konvektoren

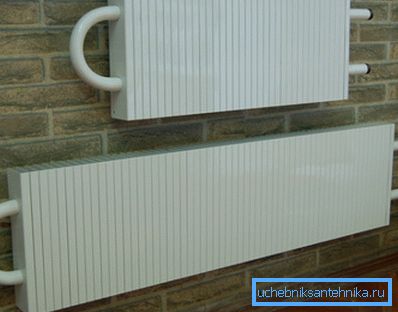

Unter diesem Namen verbirgt sich in der Regel Wickel mit zunehmender Wärmeübertragungsrippe. Der Konvektor kann mit einer dekorativen Abschirmung und Luftklappen zur Einstellung der Wärmeübertragung ausgestattet werden. Der Hauptvorteil der Vorrichtung ist eine hohe mechanische Festigkeit; Die Wärmeübertragung wird durch das Material und die Fläche der Rippen bestimmt.

Platten

Lamellar dünne Radiatoren werden genannt, die durch Schweißen zweier geschmiedeter Stahlplatten erhalten werden. Die Bewegung des Kühlmittels auf den Durchgängen zwischen ihnen sorgt tatsächlich für Erwärmung.

Der Hauptvorteil von Lamellenbatterien - Kompaktheit: Sie nehmen den Raum fast nicht ein. Der Hauptnachteil ist eine begrenzte Ressource, da keine Korrosionsschutzbeschichtung vorhanden ist: Inländische Kühlerplatten aus sowjetischer Produktion haben nicht mehr als 7 Jahre gedient.

Röhrenförmig

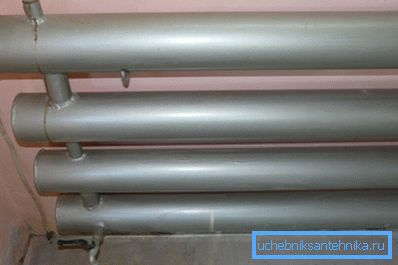

Stahlrohrbatterien können entweder sektionsweise oder vollständig geschweißt sein. Horizontale Heizungsheizkörper dieser Art (Register) werden häufig zum Heizen von Garagen, Werkstätten, Lagerhäusern und anderen Nichtwohnräumen verwendet. Die geringe Wärmeleitfähigkeit von Stahl wird durch die Größe der Profile kompensiert.

Fußleisten

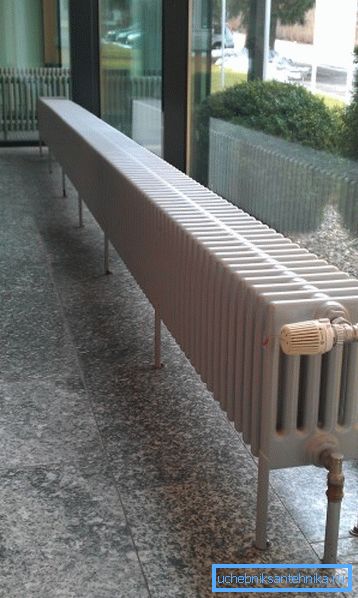

Der Fußleistenheizkörper zeichnet sich durch eine minimale Höhe mit großer Länge und Installation auf Fußbodenebene aus. Es ist nützlich, um einen thermischen Vorhang unter Panoramafenstern oder entlang einer gefrorenen Wand zu bilden.

Darüber hinaus: Mit der Batterie für die Fußleiste können Sie alle Büromöbel entlang der Wand platzieren.

Vertikal

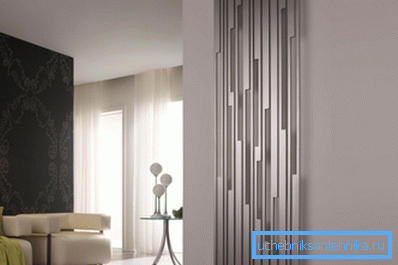

Das komplette Gegenteil der bisherigen Lösung sind Heizgeräte mit beträchtlichen Höhen (von 800 bis 2400 mm). Sie sind vorteilhaft, wenn die Form der Wände oder die Lage der Möbel die Verwendung herkömmlicher Batterien größerer Länge einschränkt. In der Rolle des Materials für sie kann Aluminium, Stahl oder eine Kombination davon sein.

Fazit

Wir hoffen, dass unsere Miniatur und alles andere als eine vollständige Überprüfung dem angesehenen Leser bei der Wahl der besten Lösung für sein Zuhause helfen wird. Erfahren Sie mehr über moderne Heizgeräte, die das Video in diesem Artikel ermöglichen. Erfolge!
