Heizkörperteil: die wichtigsten arten von strukturen und

Jeder stimmt zu, dass der Wohnkomfort eines Hauses in erster Linie von der Aufrechterhaltung der optimalen Temperatur in den Räumen abhängt, insbesondere in der kalten Jahreszeit. Deshalb sagen wir Ihnen heute, wie Sie die richtigen Heizkörper auswählen - wie viele Abschnitte pro Quadratmeter Sie benötigen, und überlegen, wie Sie alle erforderlichen Berechnungen selbständig durchführen, um ein möglichst genaues und realistisches Ergebnis zu erhalten.

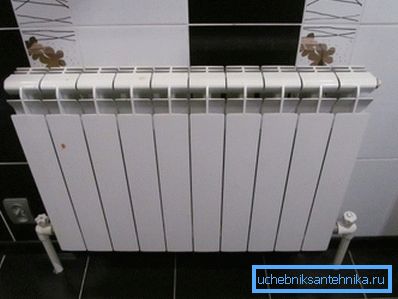

Auf dem Foto: Ein Heizkörper für 10 Sektionen ist eine sehr verbreitete Option für mittelgroße Räume mit normaler Isolierung.

Die wichtigsten Arten von Strukturen und ihre Eigenschaften

Wenn Sie eine Antwort auf die Frage erhalten möchten, wie viele Heizkörperteile Sie pro 1 m2 benötigen, müssen Sie zunächst wissen, welche Art von Batterie in Innenräumen verwendet wird, da die Eigenschaften der Produkte sehr unterschiedlich sind. Deshalb erklären wir Ihnen die Eigenschaften der beliebtesten Optionen, wobei Schnittkonstruktionen mit einem Achsabstand von 500 mm zugrunde gelegt wurden:

Gusseisen Diese Konstruktionen sind allen bekannt, sie werden seit über einem Jahrhundert verwendet und sind immer noch sehr verbreitet. Sie sind aufgrund ihrer Haltbarkeit, ihrer Unempfindlichkeit gegen Kühlmittel niedriger Qualität und ihrer Korrosionsbeständigkeit gefragt und der Preis für diese Option ist niedrig. In Bezug auf die Effizienz gibt ein Abschnitt etwa 100 Watt aus, höhere Werte werden in der Dokumentation angegeben, die tatsächlichen Werte sind jedoch niedriger
Stahl Diese Produktgruppe zeichnet sich durch niedrige Kosten, eine gute Wärmeableitung und ein geringes Gewicht aus. Die Minuspunkte sollten den hydraulischen Stößen (daher werden sie am besten in individuellen Heizsystemen eingesetzt) ​​Instabilität zugeordnet und die Korrosion im System ist erhöht, wenn kein Kühlmittel vorhanden ist. Die Wärmeübertragung variiert je nach Produktkonfiguration zwischen 120 und 140 Watt
Aluminium Eine sehr beliebte Lösung, die heute eine Reihe von unbestrittenen Vorteilen bietet: geringes Gewicht, das die Installation mit Ihren Händen vereinfacht, hohe Wärmeübertragung (ein Abschnitt ergibt etwa 200 Watt) und niedrige Kosten. Zu den Mängeln kann man die geringe Beständigkeit gegen hydraulische Einwirkungen und Anforderungen an die Qualität des Wärmeträgers feststellen, da verschiedene Verunreinigungen Korrosionsprozesse im System verursachen.
Bimetall Zuerst werden wir sagen, was ein Bimetall ist, dies ist eine Struktur, die Aluminiumprofile darstellt, in denen sich ein Stahlkern befindet. Dank dieser Vorrichtung erhöht sich die Zuverlässigkeit der Produkte um ein Vielfaches und die Wärmeübertragung ist sehr hoch, so dass ein Abschnitt durchschnittlich 150 bis 180 Watt liefert. Der größte Nachteil sind die hohen Produktkosten.

Beachten Sie! Um die Wärmeabgabe Ihrer Heizkörper zu maximieren, muss das System mindestens einmal pro Jahr gespült werden. Tatsache ist, dass bereits ein Millimeter Ablagerungen in den Heizkörpern ihren Wirkungsgrad um 15% verringert. Dies verschlechtert nicht nur die Heizungsqualität, sondern verursacht auch erhöhte Kosten für Energieträger.

Ein hochwertiger Bimetallkühler liefert Ihnen nicht weniger als ein gusseisernes Analogon. Deshalb ist es wichtig, die stärksten Produkte zu wählen und nicht zu sparen.

Grundlegende Abrechnungsoptionen

Lassen Sie uns nun herausfinden, wie Sie die Anzahl der Abschnitte eines Heizungskühlers für einen bestimmten Raum auswählen. Es gibt viele Techniken. Wir werden nur diejenigen betrachten, die am einfachsten zu implementieren sind und ein relativ genaues Ergebnis liefern.

Vereinfachte Methode

Wenn Sie diese Option verwenden, müssen Sie sich an das folgende Prinzip halten: Für Räumlichkeiten in Zentralrussland, die sich in einem Hochhaus befinden, das eine Außenwand und ein Fenster hat, beträgt die erforderliche Wärmeleistung 100 W pro m2. Die Höhe der Decken sollte 2,8 Meter nicht überschreiten.

Mit einer einfachen Formel können Sie leicht berechnen

Angenommen, Sie müssen nur wissen, wie viel m2 im Raum vorhanden sind:

  • Angenommen, wir haben einen Raum von 15 Quadratmetern mit einem Fenster und einer Außenwand. Die Höhe der Decken in diesem Raum beträgt 2,5 Meter.
  • Gussheizkörper mit 50 mm Achsabstand werden zum Heizen verwendet;
  • Es ist alles sehr einfach: Die Anzahl der Kühlerabschnitte pro 1 m2 beträgt 1, dh 15 Abschnitte werden für 15 Meter benötigt. Wenn Sie im System eine Kühlmitteltemperatur von 90 Grad haben, beträgt die Wärmeleistung der Batterien ungefähr 150 Watt, und Sie haben 10 Kanten. In der Praxis gibt es jedoch fast keine derartigen Fälle. Im Durchschnitt erwärmt sich die Flüssigkeit auf bis zu 70 Grad.

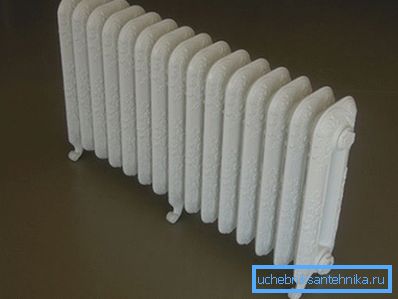

Der gusseiserne Kühler auf 15 Sektionen lässt selbst die stärksten Fröste keine Angst haben.
  • Wenn Sie einen Eckraum oder eine Deckenhöhe von 3 Metern oder mehr haben, muss das Ergebnis je nach Qualität der Wandisolierung und Art der verwendeten Fensterblöcke mit 1,2-1,3 multipliziert werden.

Beachten Sie! Neben all den oben genannten Faktoren sind auch die Art der Installation der Heizkörper und die Art ihres Anschlusses von Bedeutung, berücksichtigen Sie diese Nuancen und nehmen Sie gegebenenfalls Änderungen am Endergebnis vor.

Auf diese Weise werden Verbindungsoptionen in der Reihenfolge ihrer Präferenz angeordnet, wenn die ersten beiden eine hervorragende Effizienz bieten, im dritten Fall etwa 10% der Leistung verloren gehen und im vierten Fall 15-20% vollständig verloren gehen

Verwendung von Online-Rechnern

Anweisungen zur Durchführung dieser Art der Berechnung sind ebenfalls sehr einfach. Das Wichtigste ist, eine Qualitätsressource mit einem guten Programm zu finden, die die maximale Anzahl zusätzlicher Faktoren berücksichtigt. Nur so können Sie sicherstellen, dass Sie genau bestimmen, wie viele Quadratmeter für die eine oder andere Heizkörpervariante ausreichen.

Für Privathäuser gibt es separate Versionen der Programme.

Die Berechnungen sind einfach:

  • Tragen Sie alle gewünschten Daten in die Programmfelder ein., Je zuverlässiger und genauer sie sind, desto besser, weil sie die Richtigkeit der Berechnungen beeinflusst.
  • Wenn der Rechner keine Kriterien enthält, multiplizieren Sie das Ergebnis einfach mit einem bestimmten Index (Zum Beispiel wird die Position von Heizkörpern nicht immer berücksichtigt, aber bei der Bestimmung, wie viele Heizkörperabschnitte benötigt werden, kann dieser Faktor nicht übersehen werden.)
Wie Sie sehen, hängt viel von der Installationsoption ab.

Berechnung nach Volumen

Eine sehr beliebte Option, da die Anzahl der Abschnitte sehr genau berechnet werden kann. Einige argumentieren, dass der resultierende Wert überschätzt wird. Es ist jedoch besser, den Kühler auf 12 anstatt auf die erforderlichen 10 Abschnitte zu setzen und die gewünschte Temperatur mit dem Regler zu halten, als den Kühler auf 8 Abschnitte einzustellen Bei mehr Frost zusätzliche Heizungen verwenden.

Für diese Technik ist es einfach: Es ist notwendig, die tatsächliche Länge, Breite und Höhe des Raums zu messen und die Werte miteinander zu multiplizieren. Das Ergebnis ist das Volumen in Kubikmetern. Dieser Wert wird mit 41 multipliziert - genau wie viel Watt pro Kubikmeter Luft sind erforderlich. Bei guter Isolierung und Verwendung von energiesparenden Doppelglasfenstern genügen 34 Watt pro Kubikmeter.

Berücksichtigen Sie bei der Berechnung die Größe des Heizungsabschnitts des Heizkörpers. Manchmal müssen Sie die Heizkörper aufgrund der Raumeigenschaften niedriger als geplant einstellen.

Je höher die verwendeten Abschnitte sind, desto höher ist die Wärmeübertragung.

Einige Entwickler fragen, was zu tun ist, wenn die Berechnung falsch durchgeführt wurde und zusätzliche Kühlerabschnitte installiert werden müssen? Es gibt zwei Lösungen: Entweder fügen Sie der bereits installierten Struktur Elemente hinzu (die Breite sollte 16 Rippen nicht überschreiten), oder legen Sie eine separate Batterie an. Es hängt alles davon ab, welche Option einfacher zu implementieren ist und sich besser für einen bestimmten Raum eignet.

Fazit

Berechnen Sie die erforderliche Anzahl der Kühlerabschnitte eines Entwicklers. Die Hauptsache ist, die wichtigen Nuancen nicht aus den Augen zu verlieren und nur Qualitätsprodukte zu verwenden. Das Video in diesem Artikel wird dazu beitragen, einige Probleme gründlicher zu lösen und Berechnungen noch besser zu machen.
