Heizkörperbindung - schemata und andocken

Im Großen und Ganzen verbindet das Heizen der Heizung einen neuen Spieler mit dem Spiel. Der Kühler passt in die Rohre, er ist mit neuen Steckern und Regelkränen ausgestattet - das ist alles, es ist schon im Spiel.

Die gesprochene Einfachheit funktioniert jedoch nur, wenn alles richtig gemacht wurde, die Kühlmittel den Kühler in die richtige Richtung passieren, die Kühler selbst mit Beschlägen ausgestattet sind, die Kompatibilitätsprobleme vollständig verstehen und die Verbindungen mit Wissen versiegelt sind.

Ein einfacher Prozess, aber Wissen ist erforderlich

Um die Richtigkeit des Prozesses zu verstehen, teilen wir ihn in Komponenten auf.

Die ganze Anweisung lautet wie folgt:

• Die verfügbaren Diagramme für den Anschluss von Heizkörpern - wir wählen aus;
• Kompatibilität verschiedener Arten von Batterien und Zubehör - Kontrolle;
• Umreifungsheizkörper mit Rohren - Dock.

Zur Information! Unabhängig davon werden die allgemeinen Regeln für die räumliche Anordnung des Kühlers berücksichtigt, da durch deren Vernachlässigung die Effizienz der Batterie erheblich beeinträchtigt werden kann.

Allgemeine Konzepte

Verstöße gegen einfache Regeln für das Einlegen von Batterien können alle nachfolgenden Umreifungsschritte aufheben und die Effizienz einer Verbindung auf 25% reduzieren.

Also:

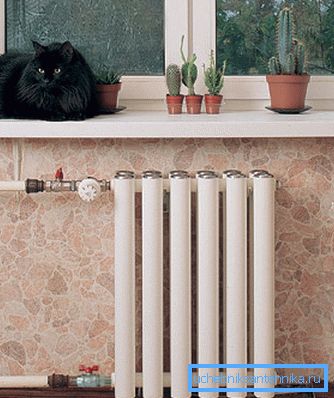

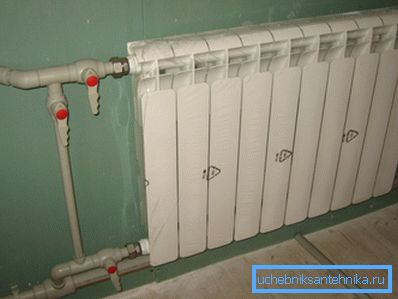

• Der Abstand von der Fensterbank sollte 10 cm nicht unterschreiten;
• Der Abstand vom Boden zur Unterkante des Heizkörpers sollte nicht weniger als 12 cm betragen.
• Der Heizkörper befindet sich nicht in der Nähe der Wand. Der Mindestabstand zwischen ihnen sollte 20 mm betragen.

Zu Ihrer Information! Der Bausatz mit Steckern enthält Halter für Sektionsbatterien und für Paneele sind Befestigungselemente im Lieferumfang des Kühlers enthalten. Sie wurden ursprünglich für den erforderlichen Zeitraum entworfen.

Aber der Wunsch unseres Mannes, Geld zu sparen und alles auf seine Weise zu tun, veranlasst ihn dazu. Ein weiterer Trick, der Sie an die Notwendigkeit einer Lücke erinnert, besteht darin, dass ein Heizer mit Folienreflektor an der Wand unter der Batterie geklebt wird und zwischen der Batterie und dem Kühler eine Lücke benötigt wird.

• Seien Sie vorsichtig mit der Nische unter der Batterie. Der Wunsch, die Heizung zu verbergen, kann zu Effizienzverlust und Wärmeübertragung führen. Für Liebhaber der Ästhetik kann der Preis einer Frage in halboffenen Nischen einen Verlust von 10% und in geschlossenen Nischen 20% betragen.

Wir werden mit den Schemata verstehen

Es ist wichtig, den Kühler korrekt in das Schema einzugeben. In den Hütten, in kleinen Wohngebäuden, kann es zwei Heizungen geben. In Mehrfamilienhäusern in der Regel eine Option.

Hier sind sie:

1. Einzelrohrausführung;
2. Zwei-Rohr-Schema

Bei einem Einrohrsystem fließt das Wasser aus dem Kessel durch den gesamten Zyklus vom Kessel durch die Batterien durch ein Rohr in den Kessel.

Es ist schwer zu sagen, was die ursprüngliche Idee der Entwicklungsingenieure dieses Schemas ist, aber es hat viele Nachteile:

• Wasser oder Wärmeträger unter Druck wird zum oberen Punkt geleitet und die Selbstentleerung geht zurück. Die Lufttemperatur in den oberen Räumen oder Etagen ist höher als in den unteren.
• Praktisch keine Prozessregelung. Mit einer einfachen Ausrüstung können Sie den berechneten Wert für das Kühlmittel einstellen, es gibt jedoch keinen Grund für die unteren Etagen.
• Die Notarbeit von lokalen und ganzen Aufsteigern bereitet viele Probleme. Es ist notwendig, die Steigleitung oder das Haus zu trennen.

Zu Ihrer Information! Wenn wir sagen, dass es keine Regelung des Prozesses gibt, haben wir uns etwas von der Wahrheit entfernt, jetzt gibt es komplexe Systeme, die die Regelung dieses Prozesses erlauben. Sie sind jedoch sehr teuer und nur für Häuser mit unabhängigen Heizkesseln konzipiert.

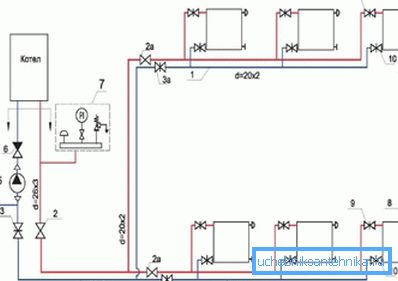

Das Zwei-Rohr-Design ist einfacher und zuverlässiger. Das Kühlmittel wird durch eine Leitung geleitet, das gekühlte Wasser wird durch die andere Leitung geleitet.

Es gibt zwei Verbindungsmöglichkeiten:

• Die erste - die Pfeifen, die führen und wegnehmen, setzt sich einerseits ab;
• Das zweite führende Rohr ist in eine Richtung und der Abfluss geht auf die andere Seite. Dieses Schema gilt für lange und schwache Batterien (in der Regel vom Fußbodentyp) für eine hochwertige Wärmeverteilung.

Achtung! Unabhängig von der Art der Anschlüsse sollte sich eine Leitung mit warmem Wasser oben und eine Leitung mit kaltem Wasser (auch als "Rücklauf" bezeichnet) unten befinden. In den Quellen finden Sie die Möglichkeit, Warmwasser von unten als möglich oder alternativ zu bringen.

Vor etwa 40 Jahren war es akzeptabel, als Heizkörperrohrleitungen aus Polypropylen aus der Kategorie der Science-Fiction-Kategorie stammten und die Rohre nur aus Metall waren, aber dann kamen sie auch aus der Situation. Wir sprechen sofort - der untere Eyeliner mit heißem Wasser wird Sie enttäuschen.

Heizkörper sind bereit

Die Sammlung von Heizkörpern ist kein Problem, alles wird von Hand mit den Standards erledigt:

• Wir bestimmen das Anschlussschema (Warmlauf von oben, erinnern Sie sich), geben Sie den unteren Teil unter den Rücklauf;
• Am oberen Einlass, gegenüber dem Einlass des Kühlmittels, ist ein Stopfen mit einem Mayevsky-Ventil angeordnet, um die Luft abzusenken;
• Am unteren Ausgang, gegenüber dem Rücklauf, installieren wir einen Blindkühlerstecker.

Tipp! Alle Gewindeanschlüsse, für die keine Gummidichtungen vorgesehen sind, werden mit Kabel und Spezialpaste oder mit speziellem FUM-Band, das einem Isolierband ähnelt, abgedichtet.

Ein paar Worte zur Kompatibilität

Docking - der letzte Prozess

Derzeit können drei Arten von Rohren am Umreifungsprozess teilnehmen:

• Bindung von Gussradiatoren mit Metallrohren. Um ehrlich zu sein, Metall + Gusseisen ist eine Variation von gestern. Wir haben uns für Gusseisen-Batterien entschieden, da sie zuverlässig sind und längere Temperaturbeständigkeit haben. Bitte verwenden Sie diese, aber Rohre können gegen Polypropylen ausgetauscht werden.
• Heizung von Heizkörpern mit Metall-Kunststoffrohren. Genug zuverlässige Option. Es hat eine Metallummantelung und ermöglicht es Ihnen, an jeden schwer zugänglichen Ort zu gelangen, ohne das Verbindungsschema zu ändern. Wiederholt jede Krümmung der Wand perfekt.

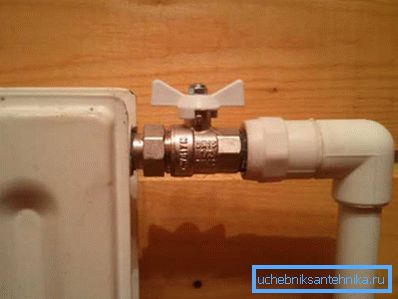

• Das Rohrleitungsschema für Heizkörper mit Polypropylen ist am interessantesten. Mit all den Vorteilen, die Metall-Kunststoff-Rohren ähneln, sind Polypropylen-Compounds viel zuverlässiger. In diesem Fall wird das Löten mit Hilfe spezieller Lötkolben für solche Rohre verwendet.

Tipp! Polypropylenkonstruktionen werden langsamer als Metallkunststoffe eingesetzt, aber Sie erhalten eine Garantie auf das Rohr, die Verbindungen und das Löten. Im Falle von Metallkunststoffen führen die Temperaturunterschiede zu unterschiedlichen Verlängerungen von Metall und Kunststoff, was zu Undichtigkeiten führen kann und im ungünstigsten Moment.

Abschließend

Die Regeln für das Binden des Kühlers sind einfach: Die Hauptsache ist, zu wissen, wo Sie eine Verbindung herstellen müssen, und das Video in diesem Artikel zeigt Ihnen, welche Armaturen Sie benötigen und welchen Schlüssel.
