Heizkörper mit anschluss unten - die merkmale dieser

Wie Sie wissen, ist die beliebteste und am häufigsten verwendete Konstruktionsoption in Heizsystemen die seitliche Rohrauskleidung. Diese Option funktioniert jedoch nicht immer. Bisher bestand die einzige Alternative aus Stahlblechheizkörpern mit Bodenanschluss, heutzutage gibt es jedoch ähnliche Aluminiumstrukturen sowie Bimetallprodukte. Sie weisen eine Reihe charakteristischer Merkmale auf, die wir in diesem Artikel behandeln werden.

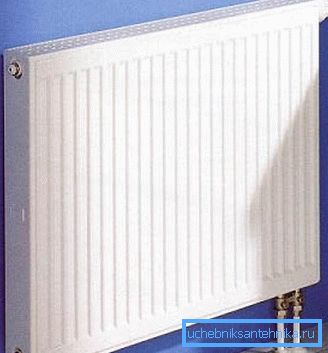

Auf dem Foto: Stahlprodukte eignen sich hervorragend für die Umsetzung der Bodenverbindung.

Merkmale dieser Art von Produkten

Zunächst werden die wichtigsten Vor- und Nachteile der unteren Kühlerverbindung betrachtet, damit Sie die Merkmale solcher Systeme genauer verstehen.

Beginnen wir mit den Vorteilen:

Ästhetik Der untere Anschluss von Heizkörpern bedeutet, dass keine Rohre entlang der Wände verlaufen, was bei einigen Konstruktionsprojekten sehr wichtig ist. Darüber hinaus können Sie die Möbel nahe an die Wände stellen, um den Nutzraum zu vergrößern. Die Batterie sieht so sauber wie möglich aus, da nur zwei Rohre dazukommen
Einfachheit Aufgrund der Tatsache, dass das Design weniger Knicke und Gelenke aufweist, ist es viel zuverlässiger als herkömmliche Optionen und es ist viel einfacher, es mit den eigenen Händen zusammenzubauen.

Um Probleme zu vermeiden, empfehlen wir, ein durchgehendes Rohr aus Metallkunststoff vom Kamm zum Kühler zu ziehen, da in diesem Abschnitt Lücken ausgeschlossen werden.

Gute Wärmeableitung Es gibt die Meinung, dass Heizungsheizkörper aus Stahl mit Bodenanschluss weniger effektiv sind, aber in Wirklichkeit ist dies weit davon entfernt. Etwa 60% der Batteriewärme ist auf Konvektion zurückzuführen, so dass eine geringere Erwärmung nicht so schlimm ist.

Überzeugen Sie sich selbst - Gussoptionen durch Konvektion geben nur 20% Wärme ab, so dass sie nicht mit dem unteren Anschluss fertig sind, da sie tatsächlich weniger effektiv wären.

Tipp! Um die Effizienz des Heizsystems zu maximieren, empfehlen wir den Einsatz von Umwälzpumpen. Nur mit einer guten Flussrate können Sie maximalen Nutzen aus dem Kühlmittel ziehen. Darüber hinaus erhöht eine gute Zirkulation die Heizrate der Räume.

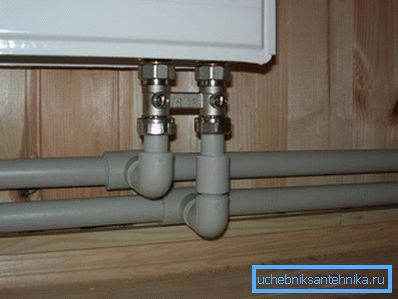

Einige Entwickler verstecken die Rohre nicht unter dem Boden und legen sie entlang der Oberfläche ab, nachdem sie geschlossen werden können

Die Mängel sind wie folgt:

  • Ein Stahlheizkörper mit Bodenanschluss wie jede andere ähnliche Option kostet etwas mehr als Standardausführungen mit Seitenanschlüssen. Der Preis ist jedoch nicht so hoch, dass dieser Faktor als erheblicher Nachteil angesehen wird.
  • In Bezug auf die geringere Wärmeübertragung haben wir unten herausgefunden - die Strahlung kann um 10-15% geringer sein, aber aufgrund der Konvektion ist der Unterschied fast nicht wahrnehmbar. Um den Einfluss dieses Faktors zu eliminieren, müssen Elemente mit einer Leistungsreserve hinzugefügt werden. In unserem Portal gibt es einen Artikel über die korrekte Ausführung der Entwurfsarbeit. Lesen Sie ihn.
  • Bei Problemen ist es sehr schwierig, die Rohre zu erreichen, und Sie müssen die Bodenbeläge abreißen. Wenn Sie jedoch die obige Empfehlung verwenden und das Metall einsetzen, ist die Wahrscheinlichkeit eines solchen Problems nahezu unmöglich.
Es gibt nur zwei Anschlüsse in dem Metall-Kunststoff-Rohr, es bietet eine hervorragende Zuverlässigkeit

Empfehlungen für die Installationsarbeiten

Wir werden verstehen, wie man einen Heizkörper mit einem unteren Anschluss anschließt, der Prozess ist ziemlich verantwortungsbewusst und erfordert Genauigkeit. Wenn jedoch alles gemäß der Technologie erfolgt, wird das Ergebnis der Arbeit höchsten Ansprüchen an Qualität und Zuverlässigkeit genügen.

Vorbereitende Aktivitäten

Anweisungen zum Durchführen dieser Stufe sind wie folgt:

  • Zunächst ist es notwendig, Rohre an den Ort ihrer Verbindung zu verlegen. Wichtig ist, dass die Länge für komfortables Arbeiten ausreicht, da das Abschneiden des überschüssigen Teils viel einfacher ist als der Versuch, einen kurzen Ast anzubringen. Die Wahl des Materials hängt von Ihren Vorlieben ab, aber wie oben erwähnt, ist die Option mit einem Laminat auf Metallbasis vorzuziehen.
  • Es ist auch notwendig, den Heizkörper sorgfältig auf der Oberfläche der Wand zu befestigen. Es ist wichtig, dass er genau positioniert und so fest wie möglich befestigt ist. Wenn der Heizkörper herunterfällt, kann die Integrität des Systems beschädigt werden. Für die Arbeit ist es besser, haltbare Halterungen zu verwenden, deren Länge ausreichend ist. Ihre Konfiguration sollte der Art der verwendeten Ausrüstung entsprechen.

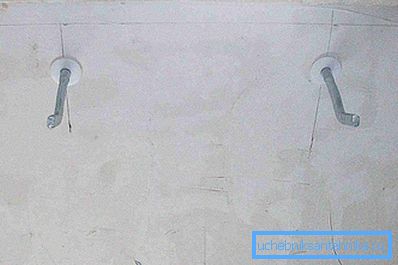

Bevor Sie die Halterungen befestigen, ist es wichtig, dass Sie diese sorgfältig mit einer Gebäudeebene markieren.
  • Sie benötigen auch Armaturen für Heizkörper mit Bodenanschluss. Dies ist ein spezielles Kit, das speziell für diese Art von System entwickelt wurde. Das Vorhandensein eines solchen Kits ist sehr praktisch, da Sie das System nicht in Einzelteile zusammenbauen müssen - Sie erhalten sofort alles, was Sie zum Arbeiten benötigen.

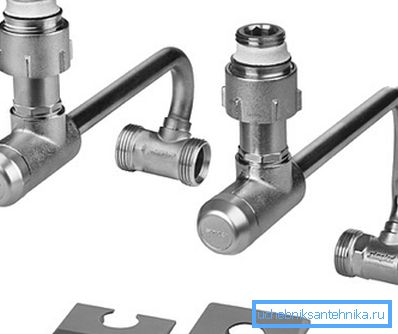

Ein Satz unterer Verbindungsstrahler vereinfacht den Erwerb der erforderlichen Komponenten erheblich
  • Wir empfehlen, vom Werkzeug einen verstellbaren Schraubenschlüssel zur Hand zu haben, dies reicht für die Arbeit aus. Wir empfehlen auch das Tragen von Handschuhen, da Sie sich an den hervorstehenden Elementen und der Oberfläche der Wände die Hände zerkratzen können.

Hauptbühne

Bevor Sie mit der Arbeit beginnen, überprüfen Sie die korrekte Position der Heizkörper:

  • Der Abstand vom Boden bis zur Ebene des letzten Bodens sollte mindestens 100 mm betragen. In unserem Fall ist dies besonders wichtig, da zum Befestigen von Befestigungselementen mindestens 7 cm Freiraum erforderlich sind.
  • Von der Oberseite der Batterie bis zum Fensterbrett sollten nicht weniger als 100 mm betragen.
  • Der Abstand von der Wandfläche zum Heizelement sollte mindestens 3 und vorzugsweise 5 cm betragen.

Tipp! Um die Effizienz der Heizung zu erhöhen, wird empfohlen, hinter dem Kühler ein spezielles wärmereflektierendes Material anzubringen. Es kann in jedem Baumarkt erworben werden.

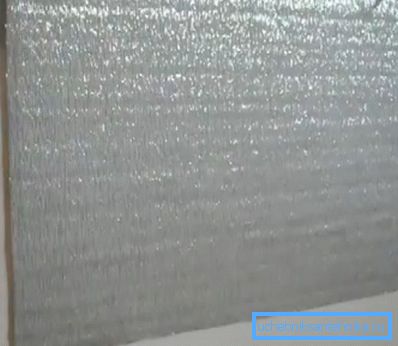

Ein spezieller Reflektor ist unter den Halterungen montiert.

Die Arbeiten werden in der folgenden Reihenfolge ausgeführt:

  • Ermitteln Sie zunächst, welche der Versorgung und welche und welche umgekehrt, Wenn Sie diese Elemente stellenweise vermischen, ist die Heizleistung viel geringer. Lesen Sie die Anweisungen, die unbedingt im Lieferumfang enthalten sein müssen, um Fehler zu vermeiden.
  • Hängen Sie den Kühler an die Halterungen, Es wird jedoch nicht empfohlen, die Schutzverpackung vom Produkt zu entfernen, da Sie während des Arbeitsvorgangs versehentlich die Oberfläche zerkratzen können. Entfernen Sie es nach Beendigung der Arbeit.
  • Die Knoten des unteren Kühleranschlusses können sich entweder auf einer Seite oder auf verschiedenen Seiten befinden.. Verstehen Sie im Voraus, welche Option Sie haben, da die Rohre so verlegt werden, dass sie sich möglichst nahe an der Verbindungsstelle befinden.
Bei Strukturen, in denen sich die Befunde in der Nähe befinden, kann der Verbindungsknoten ein einzelnes Produkt darstellen.
  • Der Anschluss von Stahlkühlern mit Bodenanschluss erfolgt folgendermaßen: Zuerst werden die Elemente mit dem Kühler verschraubt. Vergessen Sie nicht, spezielle Unterlegscheiben einzusetzen, die die Verbindung abdichten. Es ist notwendig, alle Knoten sehr fest zu spannen, aber Sie sollten nicht zu eifrig sein, da Sie die Überwurfmutter brechen können.
  • Als nächstes müssen Sie die Verbindungspunkte an den Rohren festziehen, Der Prozess ist ähnlich, daher werden wir nicht im Detail darauf eingehen, es ist wichtig, die Genauigkeit zu beachten.

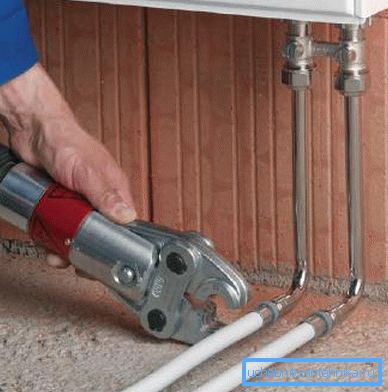

Die Einheit für den unteren Kühleranschluss kann unterschiedliche Längen haben.

Überprüfen Sie nach der Arbeit die Unversehrtheit des Systems. Dazu müssen Sie es mit Wasser füllen und sorgfältig alle Anschlüsse überprüfen. Wir empfehlen, für jeden Heizkörper einen Thermostatkopf zu installieren, der die Temperatur auf einem bestimmten Niveau hält und die Energiekosten senkt.

Fazit

Behandeln Sie die Verbindung zu den Kräften eines jeden Entwicklers, vor allem - kaufen Sie hochwertige Kühler und Verbindungsknoten. Das Video in diesem Artikel zeigt den Arbeitsablauf im Detail.
