Heizkörper in der wohnung: die charakteristik moderner

Die Wahl des Heizungsheizkörpers ist in letzter Zeit zu einer sehr schwierigen Aufgabe geworden. Dabei müssen nicht nur die technischen Eigenschaften, sondern auch das Aussehen berücksichtigt werden. Eine Vielzahl von Heizungen erschwert die Auswahl nur. Um beim Kauf nicht zu übertreffen, lohnt es sich, die Vor- und Nachteile der vorhandenen Batterietypen genauer zu betrachten, sondern bei den Feinheiten der Wahl zu stoppen.

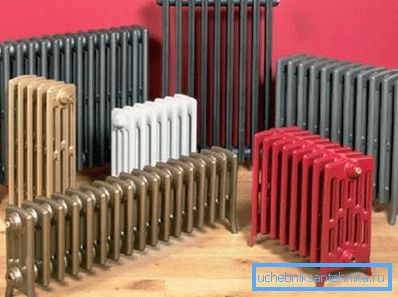

Verschiedene Optionen für Heizgeräte

Kurze Charakteristik moderner Heizkörper

Heizkörpertypen für eine Wohnung für lange Zeit sind nicht nur auf Eisen- oder Stahlmodelle beschränkt.

Darüber hinaus sind Modelle mit NE-Metallen auf dem Markt sehr beliebt. Solche Arten von Heizkörpern können wie folgt identifiziert werden:

  • Gusseisen Kühler sind seit mehr als 150 Jahren bekannt, tatsächlich wurden die Vorläufer moderner Batterien aus Gusseisen hergestellt. Solche Heizgeräte zeichnen sich durch hohe Trägheit, demokratische Kosten (mit Ausnahme von künstlerischen Modellen) aus und reagieren schlecht auf die Zusammensetzung des Kühlmittels. Daher ist es nicht notwendig, den pH-Wert zu überwachen.
Gusseisen Kühler kann schön sein

Beachten Sie! Gusseisen verträgt fast keinen Wasserschlag und auch keine mechanischen Einwirkungen. Aufgrund des hohen Gewichts der Batterieanordnung ist es besser, Installationsarbeiten nicht alleine durchzuführen.

  • Stahl - Flächenheizkörper können als typischer Vertreter dieser Gruppe angesehen werden. Im Gegensatz zu anderen Heizvorrichtungen wird Stahl nicht abschnittsweise, sondern fest hergestellt. Stahl ist ziemlich empfindlich gegenüber der Qualität des Kühlmittels. Beispielsweise ist es unerwünscht, dass der Säuregehalt des Wassers zu hoch ist (die pH-Grenze von 9,5 kann als die obere zulässige Grenze angesehen werden). Die Lebensdauer der Heizkörper in der Wohnung ist nicht sehr lang, nur weil die Qualität des Kühlmittels so ist, dass der Stahl relativ schnell rostet.
  • Bimetall - In billigeren Modellen werden Stahl und Aluminium kombiniert (Rohre aus Stahl und Rippen - aus Aluminium), in teuren Modellen - Kupfer + Aluminium. Nichteisenmetalle werden verwendet, um die Aufheizgeschwindigkeit der Heizvorrichtung zu erhöhen, und die Wärmeübertragung nimmt zu. Der einzige Nachteil ist die Kosten, der Preis einer Kupfer-Aluminium-Batterie kann um ein Vielfaches höher sein als die Kosten eines gewöhnlichen Gusseisens.
Das Foto zeigt einen Kupferkollektor und Aluminiumlamellen.
  • Aluminium - unterscheiden sich von Bimetallen dadurch, dass die Kollektorrohre aus einer Aluminiumlegierung bestehen (das Metall ist innen mit einer Schutzschicht bedeckt);
  • vollständig kupfer Heizkörper sind eher selten, der Grund liegt in den hohen Kosten;
  • Vakuum Batterien sind noch nicht weit verbreitet. Dies ist auf ihre hohen Kosten und mangelnde Erfahrung in ihrer Anwendung zurückzuführen. Obwohl die Idee der Verwendung kochender Flüssigkeiten neugierig erscheint, ist es möglich, dass ihre Beliebtheit mit sinkenden Kosten zunimmt.
Im Foto - Vakuumheizkörper

Es ist ziemlich schwierig, die aufgelisteten Typen von Heizkörpern zu vergleichen. Es hängt alles davon ab, welches Kriterium als das Hauptkriterium gilt:

  • B. bimetallisch in Bezug auf die Wärmeleistung. Die Heizleistung der Sektion kann 200 W erreichen, bei Eisen liegt dieser Wert etwa 1,5 bis 2,0 Mal niedriger;
  • Gusseisen ist führend in Sachen Haltbarkeit. Die Lebensdauer von Gussheizungsheizkörpern in einer Wohnung beträgt 50 Jahre, aber nach einem halben Jahrhundert können sie mehr als ein Jahrzehnt arbeiten, weil das Gusseisen nicht rostet.
  • Alle modernen Batterien sehen gut aus (außer den alten Gusseisenmodellen, aber wenn die Finanzen es zulassen, können Sie Kunstgussradiatoren kaufen).

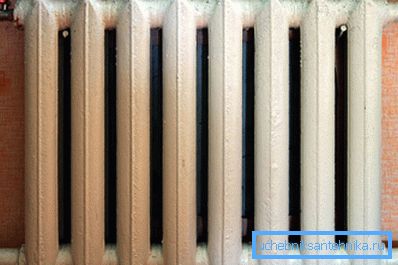

Herkömmliche Graugussbatterie

Feinheiten der Wahl

Bei der Auswahl der Hauptmerkmale sollte auf die technischen Eigenschaften des Heizkörpers geachtet werden. Das Aussehen ist natürlich wichtig, aber es lohnt sich, es später zu beachten. Wir werden uns für die Abmessungen der Batterie und deren Wärmeleistung sowie für den Betriebsdruck im System und die Temperatur des Kühlmittels interessieren.

Der Hersteller bietet in der Regel alles, was Sie zur Auswahl benötigen.

Abmessungen des Kühlers

Heizgeräte werden selten in der Nähe der Wände aufgestellt, normalerweise versuchen die Leute, sie in den Nischen an den Fenstern zu verstecken. Diese Entscheidung ist berechtigt, aber es ist wichtig, dass der Abstand zu den Wänden von der Batterie für den Luftaustausch ausreichend ist. Andernfalls wird ein erheblicher Teil der thermischen Energie für die Beheizung der Wände aufgewendet.

Beachten Sie! Es ist verboten, die Batterien mit Vorhängen zu schließen, da sonst die warme Luft nicht in den Raum gelangen kann.

Es ist wichtig zu verstehen, wie der Heizungsheizkörper in der Wohnung funktioniert. Bimetall-Batterien kombinieren direkte Wärmeübertragung mit Konvektion, so dass der Abstand zum Fensterbrett von der Oberseite des Geräts besonders wichtig ist.

Es gibt eine Reihe allgemeiner Regeln zum Platzieren einer Batterie unter dem Fenster:

  • Der Abstand zwischen Boden und Boden des Heizkörpers sollte 8 bis 12 cm betragen (es wird nicht empfohlen, ihn zu vergrößern, da dies auf Bodenhöhe zu einem viel kälteren Niveau führt).
  • Die Heizkörperbreite sollte ungefähr 75% der Nischenbreite betragen.
  • Abstand zum Fensterbrett - 6-12 cm;
  • Zwischen der Rückwand des Heizgeräts und der Wand sollte sich ein Abstand befinden (etwa 5 cm).
Empfohlener Abstand bei der Installation des Kühlers

Ein weiterer wichtiger Parameter ist der Achsabstand (auch als Abstand zwischen den Mittelpunkten der Brustwarzenlöcher bezeichnet). Dieser Parameter ist bei der Installation wichtig. Wenn alle Installationsarbeiten von Hand ausgeführt werden, müssen Sie vorab berücksichtigen, dass der Abstand zwischen Vorlauf und Rücklauf dem Achsabstand der Batterie entsprechen sollte.

Beachten Sie! Grundsätzlich können Rohre für jeden Achsabstand reduziert / verdünnt werden, dies ist jedoch ein zusätzlicher Zeitverlust. Es ist viel einfacher, diese Nuance beim Kauf einer Batterie zu berücksichtigen.

Das Diagramm zeigt den Achsabstand

Batterie-Wärmeleistung

Unabhängig von der Art der Heizkörper für eine Wohnung muss die erforderliche Wärmeleistung des Geräts ermittelt werden. Denn Komfort in einer Wohnung ist nur möglich, wenn der Wärmeeintrag mindestens dem Wärmeverlust entspricht.

Es gibt verschiedene Berechnungsmethoden. Ein einfacher Mann auf der Straße verwendet normalerweise eine vereinfachte Methode, um einfach abzuschätzen, wie viele Abschnitte ein Heizungsheizkörper haben sollte. Beim Entwurf eines autonomen Heizsystems kann jedoch eine kompliziertere Berechnung erforderlich sein (unter Berücksichtigung der beliebigen Vorlauf- und Rücklauftemperatur).

Beachten Sie! Die Berechnung der erforderlichen Leistung der Heizvorrichtung mit einer Wattgenauigkeit ist nicht erforderlich. Wir benötigen nur einen ungefähren Wert, um die Anzahl der Batterieabschnitte zu bestimmen.

Solche Berechnungsmöglichkeiten sind möglich:

  • Bei einer Durchschnittsrate von 1 m2 / 100 W, das heißt, wir zählen einfach die Raumfläche und multiplizieren mit 0,1 und erhalten die erforderliche Leistung der Heizvorrichtung in kW.
Ein Abschnitt kann 1-2 m2 heizen

Beachten Sie! Wenn der Raum zwei oder mehr Fenster hat, der Raum eckig ist oder die Deckenhöhe 2,7 m überschreitet, empfiehlt es sich, das Ergebnis um 15-20% zu erhöhen.

Die Änderung der erforderlichen Batteriekapazität hängt von den Raumeigenschaften ab
  • Sie können den umgekehrten Weg gehen, um das Volumen des Raums zu berechnen, und geben Sie die Rate von 1 m3 / 41 W an, um die erforderliche Wärmeübertragung zu berechnen.
Ein paar Tipps zur benötigten Leistung
  • Die komplizierteste Methode sind Abhängigkeiten, die es ermöglichen, die tatsächliche Wärmeübertragung für jede Temperatur des Wärmeträgers zu berechnen.

Die Berechnungsanweisung sieht in diesem Fall folgendermaßen aus:

  • Zuerst müssen Sie die Temperatur bestimmen

?T = (T pod + Tobr) 2-Tk

In dem Ausdruck wird die folgende Notation verwendet: Tpod und Tobr - die Kühlmitteltemperatur am Einlass und am Auslass der Heizvorrichtung. Tk ist die Lufttemperatur im Raum.

  • Dann wird die tatsächliche Leistung der Heizbatterie nach der Formel berechnet

Q = k · A ·? T

k ist die Wärmeübertragungsrate des Kühlers (abhängig vom Material), A ist die Oberfläche. Das Produkt dieser Parameter ist für jede Batterie eine Konstante. Um die Frage nach der Berechnung des Heizungsheizkörpers für eine Wohnung zu vereinfachen, wird zunächst das Produkt k • A für Standardvorlauf- und Rücklauftemperaturen bestimmt.

In diesem Fall ist die Wärmeleistung der Vorrichtung bekannt, T ist auch bekannt und wird durch k • A bestimmt. Danach ist es bereits möglich, die Leistung des Heizers für jede Temperatur des Kühlmittels zu berechnen.

Dieser Ansatz kann bei der Planung eines autonomen Heizungssystems empfohlen werden. Beispielsweise können Niedertemperatursysteme verwendet werden, und die Batteriedokumentation gibt die Heizleistung nur für den Normalbetrieb an (90 ° C im Vorlauf, 70 ° C - Rückführung).

Auswahl des Heizkörpers

Die erforderliche Heizleistung wurde festgelegt, um die Frage zu bestimmen, wie die Heizkörperabschnitte in einer Wohnung berechnet werden.

Um die Berechnung abzuschließen, benötigen Sie:

  • Wählen Sie in den technischen Unterlagen ein geeignetes Modell des Kühlers, um die Wärmeübertragung eines Abschnitts während des normalen Betriebs herauszufinden.
Die Dokumentation gibt den Wärmestrom an
  • Wenn man die minimal erforderliche thermische Leistung der Vorrichtung und die Wärmeübertragung eines Abschnitts kennt, kann man berechnen, wie viele Abschnitte als Verhältnis dieser Werte benötigt werden.

Beachten Sie! Eine solche Flexibilität ist nur bei Abschnittskühlern gegeben. Wenn Sie vorhaben, eine Stahlblechbatterie zu kaufen, können Sie den Wärmeaustauschsatz nicht anpassen.

Um die Dimensionierung der Heizung zu vereinfachen, können vorgefertigte Tische verwendet werden, bei denen abhängig von der Bodenfläche angegeben wird, welche Heizung verwendet werden soll. Dies ist praktisch, aber es ist besser, das erzielte Ergebnis ein wenig um 15 bis 20 Prozent aufzublähen und die Temperatur regulieren zu können, indem der Thermostat einfach auf die Versorgung gestellt wird.

Tabelle zur Auswahl der Heizkörper

Am ende

Die Auswahl einer Heizbatterie für eine Wohnung ist eine Aufgabe, die ernsthafte Überlegung erfordert. Die Eigenschaften der Vorrichtung müssen berücksichtigt werden: Wärmeleistung, Haltbarkeit, Zugfestigkeit usw.

Die vorgeschlagenen Informationen helfen nicht nur bei der Auswahl eines Heizkörpers für die Wärmeleistung, dem Hauptparameter des Heizelements, sondern auch bei der Auswahl zwischen verschiedenen Heizkörpertypen.

Das Video in diesem Artikel listet die Stärken und Schwächen populärer Heizkörpermodelle auf.
