Heizkörper für heimwerker: vorbereitung und arbeitsablauf

Obwohl es heutzutage viele verschiedene Optionen auf dem Markt gibt, ist es manchmal notwendig, einen bestimmten Raum zu entwerfen oder eine Batterie für eine Garage oder ein Nebengebäude zu bauen, um Geld zu sparen. In diesem Artikel beschreiben wir, wie Sie einen zuverlässigen und langlebigen Heizkörper zu Hause herstellen können. Der Prozess ist recht einfach, erfordert jedoch bestimmte Fähigkeiten und die Anwesenheit einiger Geräte.

Auf dem Foto: Wenn Sie möchten, können Sie ein sehr originelles und ungewöhnliches Design erstellen.

Was wird für die Arbeit benötigt?

Lassen Sie uns zunächst herausfinden, was Sie zur Verfügung haben müssen, um mit der Arbeit fertig zu werden. Konstruktionen dieses Typs werden anders als Heizregister bezeichnet. Sie können unterschiedliche Größen und Konfigurationen haben und dementsprechend die Liste der Dinge, die geändert werden können:

Schweißvorrichtung Solche Strukturen werden mit Hilfe des Schweißens hergestellt. Jede der Optionen, die in unserer Zeit verwendet werden, ist möglich. Hauptsächlich können damit Stahlelemente geschweißt werden. Wenn Sie nicht die Fähigkeiten eines Schweißers haben, können Sie alles vorbereiten, was Sie brauchen, und einen Spezialisten für einige Stunden einladen, um alle Elemente zu schweißen, die Sie zur Vorbereitung benötigen, um Zeit zu sparen.
Materialien für die Produktion Es gibt zwei Hauptoptionen - runde oder geformte Rohre. Die Durchmesser der Elemente können je nach Verwendungszweck und Größe des Raums unterschiedlich sein. Die Länge der Werkstücke kann auch variieren. Sie können zwar bestellen, dass Sie sie beim Kauf von Produkten in Stücke der gewünschten Länge schneiden, der Preis für den Service ist jedoch gering, Sie können jedoch Zeit sparen. Für Jumper werden, falls verfügbar, dünnere Rohre verwendet.
Bulgarisch Mit diesem Gerät können Sie eine Reihe von Metallbearbeitungen ausführen: Schneiden, Schleifen, Schleifen, Bearbeiten von Stößen und vieles mehr. Am wichtigsten ist es, sich mit den notwendigen Vorräten zu versorgen: Trennscheiben, Kehrkreise sowie Schleif- oder Drahtscheiben.
Rohrbiegemaschine Sie benötigen dieses Gerät, wenn Sie ein Register für Heizregister oder eine andere Originalversion erstellen möchten. In einer Metallwerkstatt können Sie erneut einen Rohrbogen bestellen
Es sieht aus wie ein Rohrbieger für profilierte Rohre, eine Vorrichtung für runde Produkte hat eine andere Konfiguration

Tipp! Wenn Sie alles kaufen, was Sie brauchen, vergessen Sie nicht die Schutzmittel - es ist unmöglich, ohne Spezialmaske Metall zu garen. Zum Schutz vor heißen Funken ist ein spezieller Anzug erforderlich.

Workflow Beschreibung

Damit das Ergebnis Ihrer Arbeit zuverlässig und effektiv ist, lohnt es sich, qualitativ hochwertige Schulungen durchzuführen und die Hauptphase sorgfältig durchzuführen. Fehler können negative Folgen haben.

Vorbereitung

Es ist wichtig, alles durchzudenken, damit das Ergebnis Ihre Bedürfnisse maximal erfüllt und eine hohe Heizqualität gewährleistet.

Dazu müssen Sie folgende vorbereitenden Aktivitäten durchführen:

  • Um herauszufinden, welche Ausrüstungskapazität Sie benötigen, berechnen Sie nicht die genauen Werte. Sie gehen jedoch davon aus, dass 20 Meter eines Stahlrohrs mit einem Durchmesser von 25 mm einer Gussbatterie pro 9 Sektionen entsprechen. Das Funktionsprinzip des Kühlers ist einfach: Das Kühlmittel erwärmt das Metall, wodurch Wärme in den Raum abgegeben wird. Je größer die Konstruktionsfläche ist, desto höher ist seine Leistung.

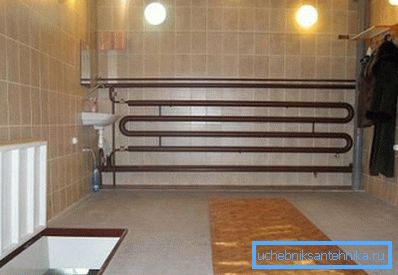

Das hausgemachte Design ist aufgrund der geringen Wärmeübertragungsleistung immer fabrikmäßig.
  • Als Nächstes müssen Sie die Konfiguration des Produkts auswählen. Es kann sich dabei um Schnitte, Wicklungen oder um eine Spirale handeln. Einige erfahrene Handwerker können aus einer Pfeife echte Kunstobjekte herstellen, die gleichzeitig als Heizkörper dienen. Sie müssen auch das Material auswählen, aus dem das Register erstellt wird. Meist handelt es sich entweder um eine runde oder eine geformte Röhre.

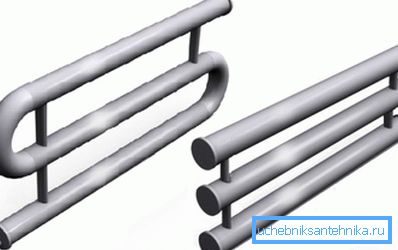

Die beliebtesten und häufigsten Konfigurationsoptionen
  • Betrachtet man das, was der Heizungskühler im obigen Diagramm enthält, ist zu erkennen, dass neben den Hauptelementen Jumper im Design enthalten sind. Es ist auch notwendig, Abdeckungen an den Enden und die Rohrauskleidung herzustellen. Außerdem muss im oberen Teil der Konstruktion ein Mayevsky-Kran angebracht werden, damit das System unter freiem Himmel geöffnet werden kann. Alle Ersatzteile für Heizkörper können im Sanitärgeschäft erworben werden.

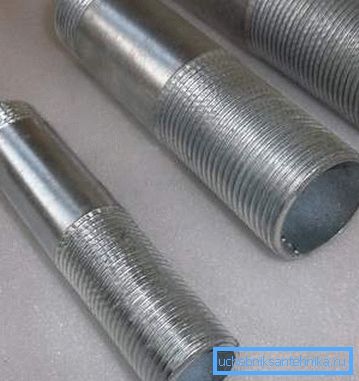

Sie können Triebe kaufen, sie in die Enden einschweißen, und Sie haben ein praktisches Gewinde zum Verbinden

Beachten Sie! Vergessen Sie nicht, das Rohr mitzubringen, um den Kühler nach der Installation anzuschließen, da dies später sehr viel schwieriger wird.

Arbeitsablauf

Anweisungen für die Arbeit sind wie folgt:

  • Zunächst werden alle Elemente der erforderlichen Länge vorbereitet..
  • Als nächstes müssen Sie Jumper für das Design schneiden, Der Abstand zwischen den Rohren sollte ihrem Durchmesser entsprechen oder maximal 50 mm größer sein als dieser Wert.
  • Müssen auch Stubs schneiden, deren Form und Größe von der Konfiguration des verwendeten Rohrs abhängen, wird empfohlen, für diese Elemente ein Blech mit einer Dicke von mindestens 3 mm zu verwenden.
  • Auf den Hauptrohren werden dann Jumper gesetzt. Es ist wichtig, dass diese Arbeit genau und genau ausgeführt wird, da sich sonst das Design als verzerrt erweist.
  • Es ist auch wichtig, die Löcher für Stürze sorgfältig zu schneiden., Denken Sie daran, dass sich in den oberen und unteren Elementen auf einer Seite und in der Mitte Löcher befinden - auf beiden Seiten. Das Schneiden kann als Schweißgerät und als Schleifmaschine erfolgen, obwohl die zweite Option weniger bequem ist.
  • Der nächste Schritt ist das Verlegen von Strukturelementen auf einer ebenen Fläche., Dies ist notwendig, um sie genau anzupassen. Als Nächstes werden die Jumper so angewendet, wie sie sein sollten. Wenn alles normal ist, können Sie jedes Element durch Schweißen anheften. Wenn alle Jumper stecken, können Sie sie dort verbrühen, wo Sie hinkommen können.
  • Danach wird die Konstruktion vertikal platziert und alle Elemente werden so verschweißt, wie es sein sollte.. Dann können Sie den Kühler so drehen, dass die Schlacke in das Innere fällt.

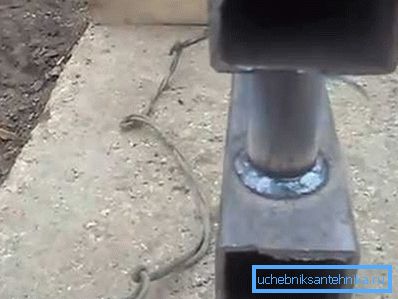

Die Qualität der Nähte sollte so hoch wie möglich sein.
  • Nach den Steckbrücken können Sie mit dem Verschweißen der Stecker beginnen, wenn sie Schlussfolgerungen finden, dann machen sie sie zuerst. Die Stecker selbst schnappen sich zuerst und verbrennen dann gut um den Umfang.
  • Im oberen Teil befindet sich der Kranich Mayevsky, es ist auch besser, die sgone anzuziehen.
  • Ein wichtiges Element des Designs sind die Stützen, Da das System ein erhebliches Gewicht hat, müssen sie dauerhaft sein.
  • Zuletzt werden alle Nähte mit einem Schleifer beschnitten., um das Design so schön wie möglich aussehen zu lassen.
  • Auch erforderlich, um die Dichtigkeit des Kühlers zu überprüfen, Dafür wird es mit Wasser gefüllt und alle Anschlüsse werden sorgfältig geprüft. Es sollte keine Leckage geben.
Auf Wunsch können Sie die Elemente Kühlerfarbe lackieren

Fazit

Es ist möglich, einen selbstgebauten Heizungskühler nur mit speziellen Geräten herzustellen. Wenn Sie ihn nicht haben, ist es einfacher, einen Spezialisten einzuladen und eine Produktion zu bestellen. In dem Video in diesem Artikel erfahren Sie mehr über das vorliegende Thema.
