Heizkörper aus stahl: wie kostengünstig, aber qualitativ im

Beim Bau einer Heizungsanlage für sein eigenes Haus oder seine Wohnung möchte jeder Besitzer, dass die von ihm ausgewählten Batterien sowohl leistungsstark als auch schön und billig sind. Heute muss nicht nach einer Kompromisslösung gesucht werden. Alle diese Qualitäten haben Stahlkühler.

Darüber hinaus sind sie so einfach wie möglich zu installieren, da sie die beste Wahl für diejenigen sind, die Reparaturen selbst durchführen.

Sorten von Produkten

Hervorragende technische Eigenschaften und Verbrauchereigenschaften von Kohlenstoffstahl erfordern keinen Nachweis. Dieses Material wird häufig für die Herstellung einer Vielzahl unterschiedlicher Produkte verwendet: von Spielzeug bis hin zu Autos.

Heizkörper für Heizungsanlagen wurden nicht ausgelassen. Festigkeit, Leichtigkeit und Flexibilität von Stahl machten es zu einem der beliebtesten Materialien für die Herstellung von Batterien.

Derzeit gibt es zwei Haupttypen von Heizungen:

• Panel-Typ;
• aus Stahlrohren geschweißt.

Lassen Sie uns näher darauf eingehen.

Stahlblech-Heizplatten

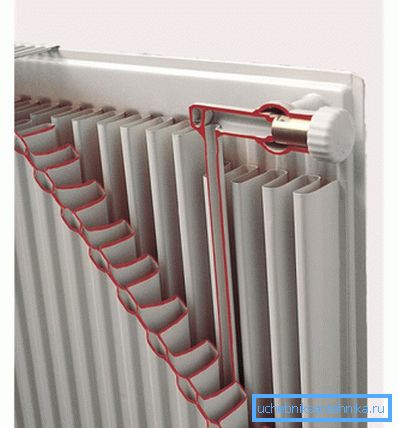

Eine solche Vorrichtung zum Erwärmen besteht konstruktiv aus folgenden Teilen:

1. Stahlplatte mit Kühlmittelkanälen. Sie selbst besteht aus zwei Stahlblechen mit vorgestanzten Nuten, die miteinander verschweißt sind. Bei den Heizkörpern kann es sich um ein, zwei oder drei Teile handeln. Dann werden sie durch Pipes miteinander verbunden.
2. Wärmetauscher. Es ist mit der Platte verschweißt und dient dazu, die Kontaktfläche des erwärmten Metalls mit der Luft im Raum zu vergrößern. Dies verbessert die Wärmeübertragung und folglich die Batterieleistung.

Beachten Sie! Platte und Wärmetauscher in der Batterie dürfen nicht alleine sein. Es werden Modelle mit mehreren ähnlichen Elementen hergestellt, dank denen Stahlkühler die Luft nicht nur durch die Abstrahlung von Wärmeenergie, sondern auch durch Konvektion erwärmen.

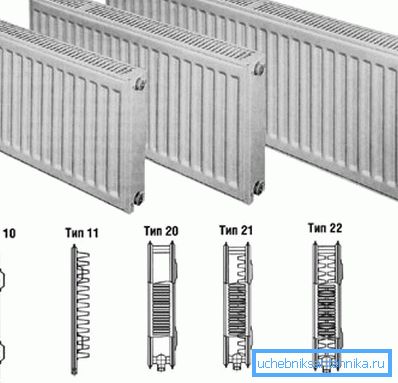

Folgende Gerätemodelle werden unterschieden:

• Typ 10 - ein Stahlblech, kein Wärmetauscher;
• Typ 11 - ein Stahlblech, eine gerippte Oberfläche zur Verbesserung des Luftkontakts;
• Typ 20 - zwei Stahlbleche, das Fehlen eines Konvektorkühlers;
• Typ 21 - zwei Stahlbleche, ein Wärmetauscher für Konvektion;
• Typ 22 - zwei Stahlbleche mit zwei Lamellenkühlern, die den Luftaustausch effizienter machen;
• Typ 30 - drei Reihen von Stahlplatten ohne Lamellen dazwischen;
• Typ 33 - drei Reihen und drei Konvektionsgitter.

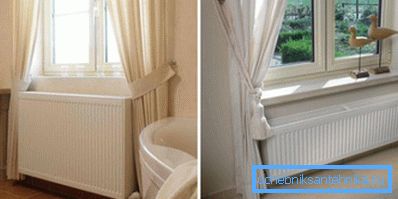

Was auch immer es war, Stahlblechheizkörper sind trotz der Anzahl der Schichten ziemlich schmal und benötigen keinen großen Raum für die Montage und massive Halterungen.

Stahlrohrheizbatterien

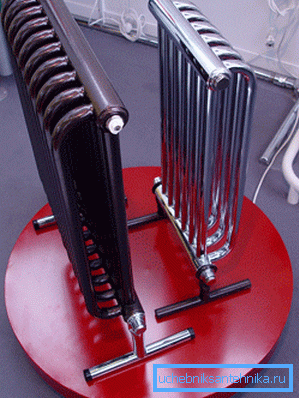

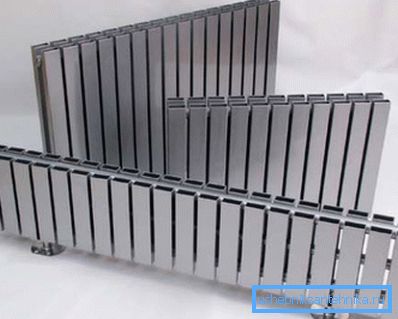

Strukturell besteht dieser Stahlheizkörper aus einer Reihe von Metallrohren (mit verschiedenen Durchmessern und Längen), die miteinander verschweißt sind. Das beschriebene Herstellungsverfahren ist arbeitsintensiver, daher ist der Preis der fraglichen Produkte viel höher (mehr als bei Bimetallbatterien).

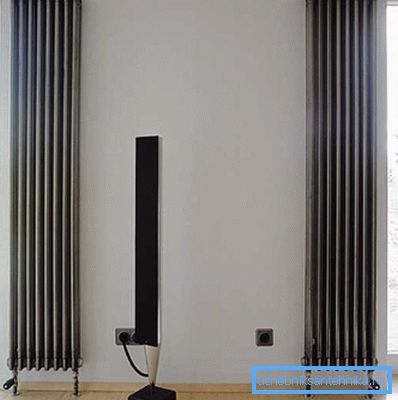

Eine der häufigsten Varianten ist das Schweißen einer oder mehrerer Reihen vertikaler Rohre, die von oben und unten durch horizontale Kollektoren verbunden werden. Es gibt aber Designlösungen, die das Haus nicht nur heizen, sondern auch als Innendekoration dienen können.

Batteriehersteller

Zunächst ist zu beachten, dass die Heizheizkörper aus Stahl nicht sehr häufig verwendet werden.

Die häufigsten Produkte der folgenden Marken:

• Korado (Ursprungsland - die Tschechische Republik);
• PURMO (Finnland);
• Demrad (Türkei).

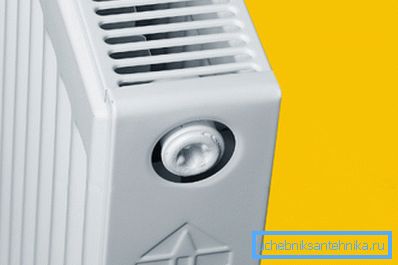

Tipp! Türkische Heizstahlheizkörper unterscheiden sich trotz der Zusicherungen der Hersteller nicht in der Qualität, da bei ihrer Herstellung Dünnstahl mit niedrigem Stahl verwendet wird und die Schutzschicht des Lackes oft schimmert. Es ist ratsam, sich für bekannte Marken zu entscheiden. In extremen Fällen empfehlen wir Ihnen, Ihre Aufmerksamkeit auf die belarussische Marke Lidea zu lenken, die sich durch geringe Kosten und eine akzeptable Qualität auszeichnet.

Technische Merkmale von Stahlkühlern

Nachdem wir uns mit den Konstruktionsmerkmalen und Herstellern befasst haben, ist es Zeit, die technischen Merkmale der einzelnen Modelle zu diskutieren, da sie die Wahl eines bestimmten Produkttyps direkt beeinflussen:

1. Kühlmitteldruck Bei den meisten Kühlerplatten beträgt dieser Wert 6-10 Atmosphären. Dies liegt an der Duktilität von Stahl, daher ist es aus objektiven Gründen unmöglich, dauerhaftere Kühler herzustellen. Röhrenförmige Modelle halten etwa 15 Atmosphären aus. Ohne auf weitere technische Details einzugehen, ist zu beachten, dass die Installation von Stahlbatterien den Anschluss an Heiznetze mit einem zentralen Kühlmittelversorgungskreislauf verbietet, da sie dem Wasserdruck einfach nicht standhalten.
2. Die Qualität der zirkulierenden Flüssigkeit. Heizkörper sind unempfindlich gegen die chemische und physikalische Zusammensetzung von Wasser, verschlechtern sich jedoch sehr stark durch Luft, die in das Rohrleitungssystem eindringt. Die geringste Luftschleuse führt zu einer Verletzung der Gleichmäßigkeit der Erwärmung und verursacht eine schnelle Korrosion von Stahl.

Viele Hersteller decken die inneren Oberflächen von Batterien mit speziellen Schutzverbindungen ab (z. B. Corado-Kühler). Bisher wurde jedoch keine wirksame Methode zum Umgang mit Rost in Stahlblechen entwickelt.

Aus diesem Grund werden in Stadtwohnungen keine Stahlbatterien installiert, da dort am Ende der Heizperiode Kühlmittel abgelassen wird.

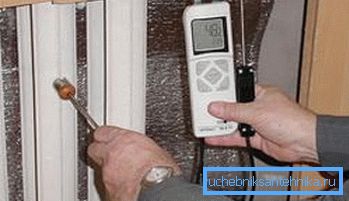

1. Warmwassertemperatur Stahlbleche können Temperaturen von nicht mehr als 120 Grad Celsius standhalten. Andernfalls kann die Integrität des Batterieherstellers nicht garantiert werden.

1. Der Abstand zwischen den Rohren. Rohrleitungen zu Batterien können auf verschiedene Arten organisiert werden: von unten oder von unten. Im letzteren Fall kann der Abstand zwischen dem ankommenden und dem abgehenden Rohr von 50 bis 70 cm variieren, was beim Verlegen von Rohrleitungen (insbesondere wenn sie in die Wand eingebettet sind) zu berücksichtigen ist. Bei den Röhrenmodellen hängt alles von der Sorte ab, die Sie gekauft haben. Der Entfernungsbereich ist extrem groß: von 12 cm bis 3 Meter.
2. Geometrische Parameter. Es hängt direkt davon ab, wie der Heizkörper, den Sie kaufen, in die Raumgestaltung passt. Darüber hinaus beeinflussen die Abmessungen das Gewicht, es muss beim Kauf und Einbau von Halterungen berücksichtigt werden. Die gängigsten Batterien der folgenden Größen:

• Paneel - Länge bis 3 Meter, Höhe 20-90 cm;
• Rohrlänge ist unbegrenzt, die Höhe beträgt 20 cm bis 300 cm.

Tipp! Prüfen Sie vor dem Kauf des neuesten Batterietyps deren Tiefe. Mehrreihige Heizkörper können ziemlich „dick“ sein.

1. Dicke der Stahlbleche. Obwohl diese Nuance nur von wenigen Menschen berücksichtigt wird, ist sie sehr wichtig. Von diesem Parameter hängt direkt ab, wie haltbar das von Ihnen gekaufte Produkt ist. Je dicker der verwendete Stahl, desto länger dient der Heizkörper.
2. Ergonomisch. Hier geht es vor allem um die einfache Installation. Einlässe können, wie bereits erwähnt, sowohl seitlich als auch unten angebracht werden. Die letztere Option ist ästhetischer, erfordert jedoch die Verlegung von Rohrleitungen unter dem Unterboden, was nicht immer möglich ist.

Das Installationsverfahren des Stahlkühlers

Die Installation des Geräts an der Wand und das Andocken an Rohrleitungen bereitet selbst für Anfänger keine Schwierigkeiten. Achten Sie jedoch besonders auf die Qualität und Genauigkeit der Vorgänge. Die geringste Ungenauigkeit bei der Montage der Halterungen kann zu einem Ungleichgewicht führen, das zur Ablagerung von Mineralien in der Batterie führt. Und dies führt schließlich zu einer Panne.

Das Verfahren ist wie folgt:

1. Alle Stecker werden von den Batteriedüsen entfernt, die Gewindeanschlüsse werden von Staub und Ablagerungen gereinigt, die Batterie wird mit Wasser gewaschen.
2. Lüftungsöffnungen, Thermostate und Ventile sind an den dafür vorgesehenen Stellen montiert.

Beachten Sie! Um die Fugen abzudichten, wird empfohlen, ein Kabel oder Polymerband sowie Silikondichtungsmittel zu verwenden, um eine maximale Wasserbeständigkeit der Fugen zu erreichen.

1. Der alte Akku wird entfernt (falls erforderlich). Vergessen Sie nicht, das Kühlmittel aus dem Heizungssystem abzulassen. Wenn die Gewindeverbindungen nicht zugänglich sind, können Sie einfach Rohrstücke mit einem Schleifer schneiden.

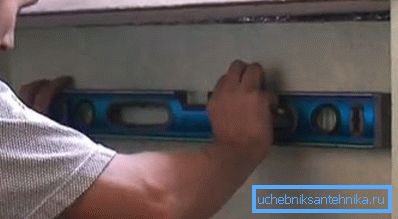

2. Für das zukünftige Panel werden Klammern aufgehängt. Zuvor müssen Sie sorgfältig markieren und bohren, andernfalls wird die Batterie nicht ihren Platz einnehmen und Sie müssen die Halterung erneut montieren. Die Halterungen können mit Dübeln oder Ankerbolzen befestigt werden.

1. Sgons werden auf Stahlrohre geschraubt und an die Enden der Propylenrohre werden spezielle Kupplungen gelötet.
2. Installation des gesamten Systems. Es ist wünschenswert, Drehmomentschlüssel zu verwenden, mit denen Sie die Kraft messen und das Gelenk fest anziehen können, ohne den Faden zu stören.

Starten Sie dann das System.

Dies geschieht auf diese Weise:

• betriebsbereites Heizungsnetz steht unter Druck (zu diesem Zweck wird eine spezielle Vorrichtung verwendet);
• Rohrleitungen sind mit Kühlmittel gefüllt (dieser Vorgang muss sorgfältig durchgeführt werden, um Druckluft und Wasserschlag zu vermeiden und Luft durch vorinstallierte Ventile entweichen zu lassen);

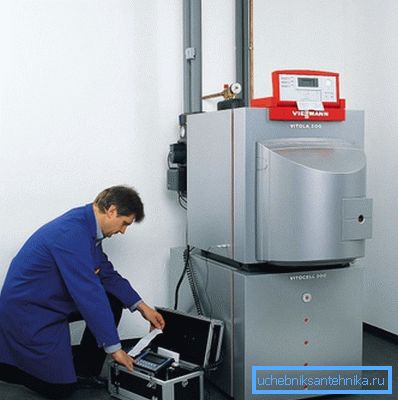

• der Kessel startet im Minimalmodus und erst nach Überprüfung der Verbindungen wird die endgültige Einstellung aller Parameter vorgenommen.

Fazit

Stahlheizkörper sind eine kostengünstige und effektive Möglichkeit, ein Heizungsnetz mit einem autonomen Heizkessel anzuordnen. Bei städtischen Wohnungen mit Zentralheizung ist es besser, andere Lösungen zu wählen. Weitere Informationen zu unserem Thema finden Sie in dem Video, das Ihnen zur Verfügung gestellt wird.
