Heizkörper aus kupfer-aluminium - kompromisslose effizienz

Seit 1857, dem offiziellen Geburtsdatum für alle, die mit der Heizbatterie vertraut sind, ist eine lange Zeit vergangen. Anstelle von Gusseisen wurden andere Metalle weit verbreitet verwendet, beispielsweise Aluminium und Stahl, und Bimetall-Kühler erschienen, bei denen zwei Arten von Metallen gleichzeitig kombiniert wurden. Jeder der Konkurrenten hat seine Stärken und Schwächen, Bimetall-Kühler beispielsweise verdienen aufgrund ihrer hervorragenden Wärmeübertragung Aufmerksamkeit.

Wettbewerber von Kupfer-Aluminium-Heizkörpern

Meistens wird die Klassifizierung von Heizkörpern abhängig von der Art des Metalls angegeben, das für ihre Herstellung verwendet wird.

Im Allgemeinen gibt es:

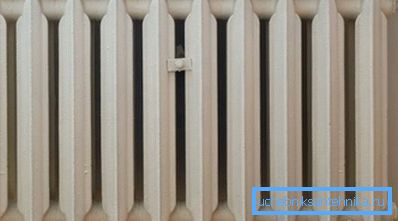

• Batterien aus Gusseisen - Ein Klassiker. Sie zeichnen sich durch hervorragende Haltbarkeit aus, mit ihrer Verwendung zeichnen sich Heizsysteme durch eine hohe Trägheit aus. Die Hersteller geben normalerweise eine maximale Lebensdauer von etwa 30 bis 35 Jahren an, dies scheint jedoch eine Rückversicherung zu sein.

Beachten Sie! Einige der zukunftsweisenden Batterien (die im 19. Jahrhundert im Sangalli-Werk auf den Markt kamen) funktionieren noch immer als Teil der Palastheizung. Bei Langlebigkeit treten also keine Probleme auf.

• Stahl - niedriger Preis und hervorragende Wärmeleitfähigkeit sind die wichtigsten Trümpfe von Stahlheizkörpern;

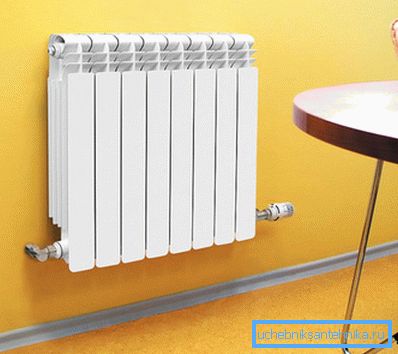

• Aluminium - Im Vergleich zu Roheisen- und Stahlanaloga ist es günstig bei geringem Gewicht. Hydraulische Stöße werden jedoch nur schlecht vertragen. Bei Verwendung von Kupfer-Verbindungselementen bilden sie ein galvanisches Paar, was die Lebensdauer verringert.

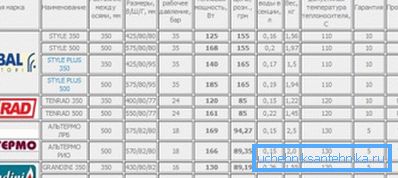

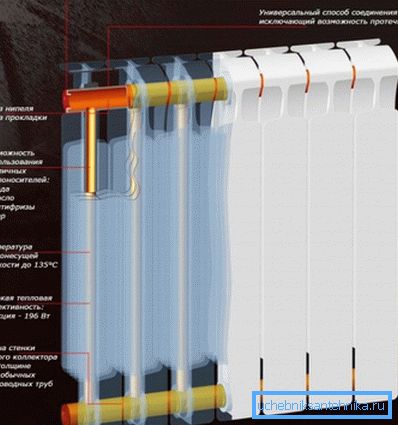

• Bimetall Batterien - bei der Konstruktion solcher Geräte werden 2 Metalle verwendet. Auf dem Markt sind Modelle erhältlich, die Stahl und Aluminium sowie Kupfer-Aluminium-Bauteile verwenden. Letztere zeichnen sich durch einen maximalen Wirkungsgrad gegenüber allen genannten Heizkörpern aus.

Alles, was Sie über Kupfer-Aluminium-Heizkörper wissen müssen

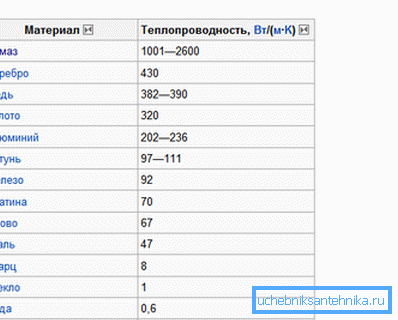

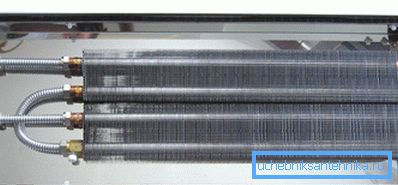

Bei Bimetallkühlern aus Aluminium werden Lamellen ausgeführt, und ein Stahl- oder Kupferrohr kann als Heizung dienen. Seine hervorragende Wärmeleitfähigkeit spricht für Kupfer, wenn dieser Indikator für Stahl 47 W / m · K beträgt, dann hat Kupfer etwa 400 W / m · K. Die meiste Wärmeleitfähigkeit außer Silber (430 W / m • K).

Vollständig aus Kupfer gefertigte Geräte kosten sehr viel, und die Verwendung von Aluminium kann die Kosten erheblich senken, während der Wirkungsgrad relativ hoch bleibt. Aluminium hat eine Wärmeleitfähigkeit von mehr als 200 W / m · K, was für ein schnelles Aufheizen des Raumes ausreicht.

Die Vorteile einer Kombination von Kupfer und Aluminium

Heizkörper aus Kupfer-Aluminium in fast allen Parametern umgehen die Gegenstücke aus Stahl und Gusseisen.

Die Stärken solcher Kühler sind:

• hohe Wärmeleitfähigkeit und daher höhere Effizienz bei gleicher Oberfläche;
• Solche Konstruktionen werden in einem Stück gefertigt, das heißt, Aluminiumplatten werden im Werk einfach auf das Kupferrohr (Spule) gelegt und gelötet. Verglichen mit Schnittgeräten ist die Gefahr eines Auslaufens viel geringer;

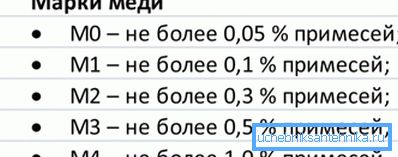

• Nur Kupfer kommt mit Wasser in Kontakt und dieses ist korrosionsbeständig. Darüber hinaus wird für die Herstellung der Spule nur das gereinigte Metall verwendet, dessen Anteil an Verunreinigungen 0,01% nicht überschreitet;

• Verglichen mit einem Gussheizkörper wiegt ein Kupfer-Aluminium-Analogon vergleichbarer Größe etwa 4-5 mal weniger, dies vereinfacht die Installation und die Befestigungen können nicht so leistungsstark sein wie bei Gussbatterien.

• Die innere Oberfläche des Kupferrohrs ist niemals mit einer Zunderschicht bedeckt und bleibt nach 10 Jahren Betrieb so glatt wie zum Zeitpunkt des Kaufs.
• In Anbetracht der Tatsache, dass das Gerät einteilig ist, kann es dem Arbeitsdruck in der Heizungsanlage problemlos standhalten (ca. 8-12 Atmosphären). Das Kupferrohr hält ohne Probleme und kurzzeitigen Druckanstieg auf über 20 Atmosphären über. Dies ermöglicht den Einsatz von Kupfer-Aluminium-Heizkörpern in instabilen Heizsystemen.

Über die Verträglichkeit von Kupfer und anderen Metallen

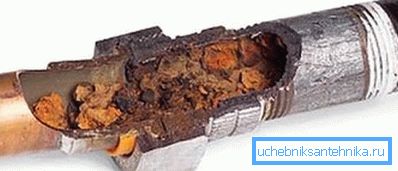

Wenn Kupfer-Aluminium-Heizkörper in der Heizungsanlage verwendet werden, gelten bestimmte Einschränkungen für das Rohrleitungsmaterial (Zu- und Ableitung). Tatsache ist, dass bei einigen Metallen Kupfer im direkten Kontakt ein galvanisches Paar bildet, was zur schnellen Zerstörung der Verbindung führt.

Beachten Sie! Eine Zerstörung findet nicht statt, wenn sich zwischen den Metallen eine Schicht aus neutralem Material befindet und das System selbst einen zuverlässigen Grund hat (dh es gibt keine Mikroströme).

Wenn der Kupfer-Aluminium-Kühler immer noch in der Wohnung installiert ist, ist es wünschenswert, die Stahlrohre aufzugeben. Als Option können Sie die Verwendung von Kupferrohren in Betracht ziehen, dies wird jedoch eine Menge kosten und die Zuverlässigkeit der Verbindung von Kupferrohren ist nicht auf dem gleichen Niveau. Optimal kann eine Variante der Verwendung einer PP-verstärkten Rohrleitung sein.

Arten von Kupfer-Aluminium-Heizkörpern

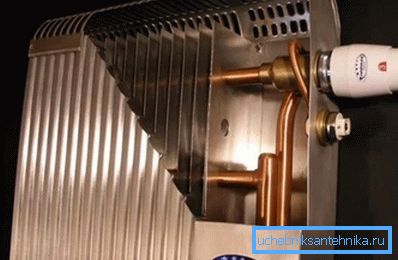

Die Einteilung in Typen ist eher willkürlich, weil die Konstruktion immer noch die gleiche ist - das gleiche Kupferrohr, auf dem sich die Aluminiumplatten befinden.

Sie können hervorheben:

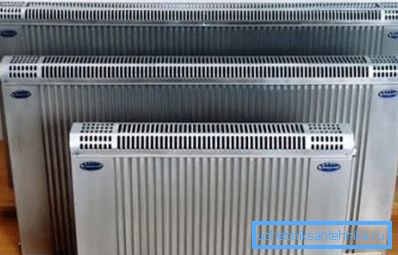

• Heizkörper - meistens sehen sie aus wie niedliche Flächenheizkörper. Das unattraktive Design eines Kupferrohrs mit Lamellen verbirgt sich hinter einem schönen Metallgehäuse. Im oberen Teil des Gehäuses befinden sich Löcher, die die warme Luft in den Raum leiten.

• Konvektoren - das gleiche Design und der Preis ist vergleichbar.

Der Hauptunterschied zwischen einem Konvektor und einem Kühler besteht im Betriebsprinzip. Daher ist für einen Strahler Infrarotstrahlung (dh thermische Strahlung) charakteristischer, und im Fall eines Konvektors wird ständig Luft durch ihn durchströmt, dh es wird ein Luftstrom beobachtet.

Bei der Klassifizierung wird berücksichtigt, wie viel Prozent der Wärmeübertragung bei Infrarotstrahlung und Konvektion auftritt. Wenn der Konvektionsanteil weniger als 75% beträgt, kann das Gerät sicher der Klasse der Heizkörper zugeordnet werden.

Die Praxis des Betriebs von Kupfer-Aluminium-Heizkörpern

Solche Geräte können nicht für den breiten Einsatz empfohlen werden. Zum Beispiel ist bei einer zentralen Erwärmung die Zusammensetzung des Kühlmittels alles andere als ideal, mit der Zeit wird der Ort des Lots notwendigerweise fließen.

Beachten Sie! Derzeit betonen die meisten Hersteller von Kupfer-Aluminium-Heizkörpern in der Werbung, dass ihre Heizkörper unter Berücksichtigung der Besonderheiten der Zentralheizung in Russland entwickelt wurden und ihnen eine beträchtliche Garantie geben. Dies ist nichts anderes als ein Trick eines Marketingspezialisten. Wenn eine Batterie ausfällt, müssen Sie immer noch nachweisen, dass sie nach allen Regeln betrieben wurde. Es empfiehlt sich daher, nicht zu experimentieren und sich auf normale Batterien zu beschränken.

Wenn in einem Privathaus eine autonome Heizungsanlage installiert ist und alle Arbeiten von Hand ausgeführt werden, können solche Geräte durchaus verwendet werden.

Gleichzeitig brauchst du:

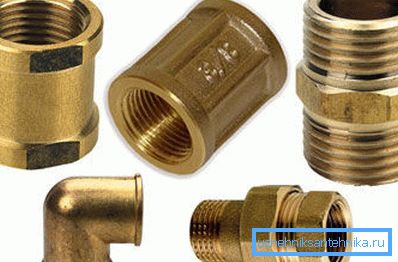

• Absperrventile ausschließlich aus Messing, Bronze einbauen. Kupfer ist mit diesen Metallen vollständig kompatibel - dh es gibt keinen Potenzialunterschied während des Betriebs.

• Rohre sollten aus Kupfer, Polypropylen oder Metall-Kunststoff sein. Es ist besser, das Walzen von Stahl zu vergessen.
• Es ist wünschenswert, die Zusammensetzung des Kühlmittels zu kontrollieren und verschiedene Zusatzstoffe nicht zu verwenden. Es ist unwahrscheinlich, dass sie dem Heizungssystem Haltbarkeit verleihen.

Einbau eines Kupfer-Aluminium-Heizkörpers

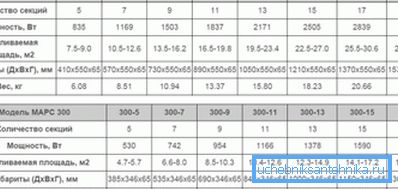

Vor der Installation müssen die Parameter des Heizsystems und die technischen Eigenschaften des Heizkörpers verglichen werden, um zu beurteilen, ob er unter solchen Bedingungen über einen längeren Zeitraum arbeiten kann.

Beachten Sie folgende Parameter:

• Systemdruck - darf 20 Atmosphären nicht überschreiten;
• der Wärmeträger sollte nicht über 130 ° C erhitzt werden;
• PH-Kühlmittel sollte 7-9 nicht überschreiten;
• Der Sauerstoffgehalt ist ebenfalls normalisiert - der maximale Gehalt beträgt 0,02 µg / l.

Bei der Installation des Kühlers selbst unterscheidet sich die Anweisung nicht von der Installation einer herkömmlichen Batterie.

Es ist notwendig:

• Demontieren Sie die alte Batterie.
• Befestigungen in der Wand installieren (bei Verwendung eines Wandheizkörpers);
• eine neue Batterie aufhängen;
• Schließen Sie die Einlass- und Auslassleitungen an den Einlass und Auslass an, installieren Sie Absperr- und Steuerventile.
• Überprüfen Sie das System auf Dichtheit.

Beachten Sie! Einige Hersteller interessieren sich nicht für die einfache Installation von Heizkörpern. Die Eingänge können nahe beieinander liegen, so dass es nicht möglich ist, zwei Ecken zu setzen. Sie müssen beim Kauf darauf achten.

Zusammenfassend

Die Verwendung von Kupfer-Aluminium-Heizkörpern kann die Effizienz des Heizens erheblich verbessern. Dieser Effekt wird aufgrund der hohen Wärmeleitfähigkeit von Kupfer- und Aluminiumlamellen erzielt. Die relativ geringe Verteilung einer solchen Vorrichtung lässt sich durch den hohen Preis und eine Reihe von Einschränkungen erklären, die mit der Verwendung von Kupferrohren in der Struktur verbunden sind.

Das Video zeigt allgemein das Funktionsprinzip und die Anordnung des Kupfer-Aluminium-Strahlers.
