Heizkörper: abmessungen und heizleistung

Die Größe eines Heizungsheizkörpers ist einer der grundlegenden Parameter, die die Leistung dieses Geräts bestimmen. Deshalb müssen wir bei der Wahl von Batterien für die Installation in einer Wohnung oder einem Haus nicht nur auf das Material, aus dem sie hergestellt werden, sondern auch auf ihre Abmessungen achten.

In unserem Artikel werden wir die wichtigsten Aspekte dieser Wahl berücksichtigen und die Abhängigkeit der Größe des Kühlers und seiner Wärmeleistung analysieren.

Heizgeräte können in Größe und Leistung variieren.

Produktbeschreibung

Batteriekonfiguration

Abschnittsheizkörper

Die Abmessungen der Heizkörper hängen direkt von ihrem Design ab. Und obwohl das allgemeine Schema der Gerätebatterie fast immer gleich ist, sind die Unterschiede immer noch vorhanden.

Nach diesem Parameter werden solche Produktgruppen unterschieden:

  • Abschnittsweise. Die häufigste Art von Heizgeräten. Das Design besteht aus mehreren separaten Modulen, die in beliebiger Anzahl miteinander verbunden werden können.

Beachten Sie! Die Bedienungsanleitung für Gliederheizkörper enthält oft nicht die Eigenschaften (Wärmeübertragung, Masse) des gesamten Produkts, sondern einen separaten Abschnitt. Dieser Ansatz erleichtert alle thermischen Berechnungen.

  • Röhrenförmig. Äußerlich sind sie den abschnittsweisen ziemlich ähnlich, aber sie haben eine vollständige Struktur. Die Lamellen solcher Kühler sind durch Metallrohre dargestellt, in denen heißes Wasser oder ein anderes Kühlmittel zirkuliert. Sie zeichnen sich durch einen recht hohen Preis aus, sind aber gleichzeitig die effizientesten Heizgeräte.
  • Panel. Stellen Sie mehrere Rohre mit Kühlmittel dar, die in einem Metallgehäuse eingeschlossen sind. In der Regel haben sie kompakte Abmessungen, um die Installation in kleinen typischen Wohnungen zu erleichtern.

Es ist zu beachten, dass die Konfiguration das Material, das für die Produktion verwendet wird, weitgehend bestimmt. So werden Schnittmodelle entweder aus Gusseisen oder Aluminium hergestellt, und für die meisten Plattengeräte werden Stahl verwendet. Bei den Rohrheizkörpern kann es sich auch um Stahl handeln. Kupfermodelle gelten jedoch als die produktivsten Spezialisten.

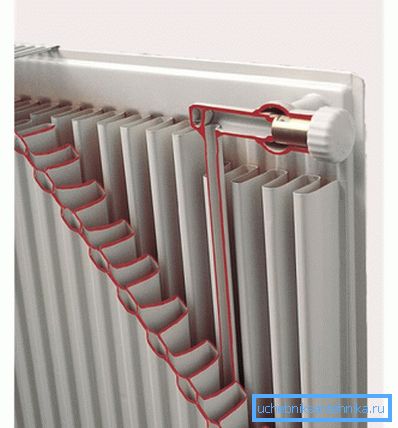

Panel Type Struktur

Abmessungen der Hauptsorten

Wie bereits erwähnt, bestimmt die Größe der Heizvorrichtung, wie viel Wärme sie an die Raumluft überträgt. Die meisten Hersteller produzieren jedoch Produkte mit unterschiedlichen Abmessungen: In der Regel in der Standardversion, in der kompakten (niedrigen) und in der erweiterten Version. Diese Vielfalt ermöglicht es Ihnen, eine Batterie für spezifische Anforderungen in Bezug auf Wärme und Standort auszuwählen.

Zeichnung eines Standard-Gussheizkörpers mit Abmessungen

Beachten Sie! Die Merkmale des Montagepunkts legen bestimmte Beschränkungen für die maximale Größe der verwendeten Konstruktion fest, aber wir werden darüber in dem Abschnitt sprechen, der sich auf die manuelle Installation der Installation bezieht.

Nachfolgend finden Sie eine Tabelle, mit der Sie die Größe der meisten verwendeten Heizkörpertypen ermitteln können:

Material Parameter Standardmodelle, mm Niedrige Modelle, mm Hohe Modelle, mm
Gusseisen (Schnitt) Höhe 588 388 660 - 955
Tiefe 140 140 140
Abschnittsgröße 93-95 93-95 93-95
Stahl (Platte) Höhe 600 150 - 500 750 - 1200
Tiefe 70 - 150 70 - 150 70 - 150
Plattenbreite 400-3000 400-3000 400-3000
Aluminium (Schnitt) Höhe 580 200 - 400 700
Tiefe 75-100 75 -180 80 -100
Abschnittsgröße 80 40 80
Stahl + Aluminium (Bimetall-Schnittmodelle) Höhe 550 - 580 300 - 500 bis zu 900
Tiefe 75-100 95 95
Abschnittsgröße 80 80 80

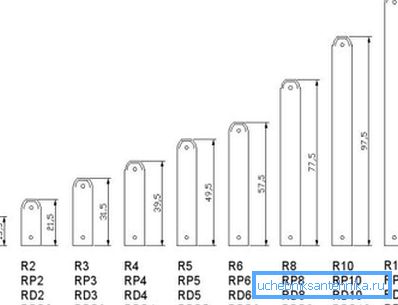

Modell rad Stahlplatten (Größen in cm)

Beachten Sie! Diese Tabelle zeigt die gemittelten Parameter. Die Größe der Heizkörper verschiedener Hersteller kann sehr unterschiedlich sein. Wenn Sie die Abmessungen auf einen Millimeter genau abstimmen müssen, sollten Sie die Merkmale eines bestimmten Modells im Voraus studieren. Es ist besser, die gewünschte Kopie mit einem Maßband zu messen.

Installationsempfehlungen

Berechnung der Wärmeleistung

Wenn wir die Informationen des Herstellers analysieren, wird deutlich, dass Geräte unterschiedlicher Größe unterschiedliche Wärmemengen in den Raum abgeben. Aus diesem Grund müssen Sie die Anzahl der Sektionen oder Heizplatten erst zählen, nachdem Sie ein Modell für die Installation ausgewählt haben.

Foto eines installierten Stahlmodells

Die Berechnung selbst ist ziemlich einfach:

  • Für die Heizung von 1 Kubikmeter Wohnraum werden 41 Watt Energie benötigt. Folglich erhöht sich die erforderliche Batterieleistung proportional zur Größe des Raums.
  • Somit beträgt das Volumen des Raumes 5 x 5 x 3 m 75 m3.
  • Zum Heizen benötigen wir 3075 Watt.

Führen Sie die Berechnung für die am häufigsten verwendeten Heizkörpertypen durch:

  • Roheisenheizkörper mit einer durchschnittlichen Wärmeabgabe von 120 W / Abschnitt - 26 Abschnitte.

Beachten Sie! Wir haben eine Bruchzahl - 25,6 -, also runden wir sie ab.

  • Stahlheizkörper (140 W) - 22 Sektionen.
  • Aluminiumheizkörper (180 W) - 17 Sektionen.
  • Bimetallheizkörper (200) - 14 Sektionen.

Wenn wir Geräte mit erhöhter Höhe verwenden, ist ihre Wärmeabgabe natürlich viel höher. Dementsprechend nimmt die Anzahl der für die Raumheizung erforderlichen Abschnitte ab.

Korrekte Installation

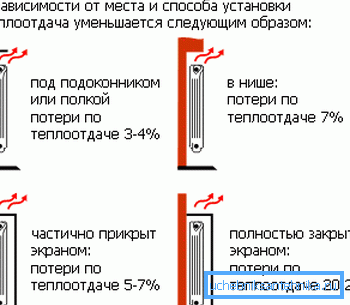

Batteriewärmeverlust

Neben der tatsächlichen Wärmeübertragungsleistung hängt die Größe des Heizungsheizkörpers, den wir für unser Haus erwerben, auch davon ab, wo wir ihn installieren.

  • Für die Installation entlang der Wände und unter den Fensterbrettern mit einer Höhe von etwa 90 cm werden normalerweise Standardbatteriemodelle erworben. Bei Teilgeräten wird die Breite durch Hinzufügen von Kanten angepasst, und Platten- und Rohrprodukte müssen anfänglich in Abhängigkeit von den benötigten Abmessungen ausgewählt werden.
  • Bei losen Wänden können hohe Varianten verwendet werden. Sie zeichnen sich in der Regel durch eine erhöhte Wärmeableitung aus und werden daher meist in großen Räumen mit übermäßigem Freiraum montiert.
  • Die Verwendung von Kompaktheizkörpern mit niedrigem Profil wird in Fluren und Fluren sowie in Häusern mit großen Fensteröffnungen gerechtfertigt.

In Bezug auf bestimmte Nummern sollten Sie die folgenden Einschränkungen einhalten:

  • Um einen ungehinderten Eintritt kalter Luft in den Heizkörper zu gewährleisten, darf das Gerät nicht in Bodennähe montiert werden. Der Mindestabstand beträgt ca. 60 mm und das Optimum - 100 - 150 mm.
  • Gleiches gilt für den Abstand von der Oberkante der Batterie zur Fensterbank. Damit die heiße Luft ungehindert in den Raum eindringen kann, muss der Abstand zwischen diesen Elementen mindestens 100 mm betragen.
Ordnungsgemäßes Installationsschema

Beachten Sie! Wenn Sie ein Dimensionsmodell verwenden, müssen Sie in der Fensterbank selbst Löcher für die Abgabe von Warmluft machen und diese mit speziellen Gittern verzieren. Übrigens kann der Einbau derartiger Gitter das Problem der Kondensatbildung auf Gläsern aufgrund ihrer Erwärmung teilweise lösen.

  • Es ist wünschenswert, die Breite des Kühlers so zu wählen, dass er fast die gesamte Fensteröffnung abdeckt (mindestens 75 - 80% der Entfernung von der Neigung zur Neigung). In diesem Fall verfügt das Gerät über genügend Leistung, um einen sogenannten thermischen Vorhang zu bilden, der das Auftreten von Luftzug verhindert.

Fazit

Wenn Sie die Größe der Heizkörper auswählen, müssen Sie zunächst darauf achten, dass sie die Aufgabe erfüllen, die vor dem Heizungssystem des Raums steht. Wie Sie sehen können, gibt es beim Auswählen und Installieren von Batterien eine Reihe von Feinheiten. Bevor Sie mit dem Kauf und der Installation beginnen, sollten Sie sich das in diesem Artikel dargestellte Video mit weiteren Informationen ansehen.
