Heizklappe erhöht die effizienz des kochofens

Metallherde zum Kochen und Heizen haben zweifellos einen Vorteil: Kompaktheit. Eine solche Einheit nimmt nicht viel Platz in Ihrem Haus oder Landhaus ein. Um die Effizienz von Öfen aus Stahl und Gusseisen zu verbessern, wird ein Ziegelheizschild verwendet.

Nachteile von Metallkochherden und deren Behebung

1. Die kompakten Abmessungen von Metallöfen haben einen Nachteil - eine zu kleine Luftwärmeaustauschfläche.
2. Darüber hinaus haben die gasförmigen Verbrennungsprodukte eine sehr hohe Temperatur - von + 300 ° Grad und mehr. Daher müssen wir über den Brandschutz nachdenken und den Kamin isolieren.
3. Wie bekannt ist, ist der Wirkungsgrad von Öfen proportional zu der umgekehrten Temperatur des Verbrennungsabfalls. Zum Kochen verwenden Kocheinheiten weit weg von der generierten Wärmeenergie.
4. Außerdem haben solche Öfen üblicherweise kurze Schornsteinkanäle. Daher nehmen sie etwas Wärme auf.

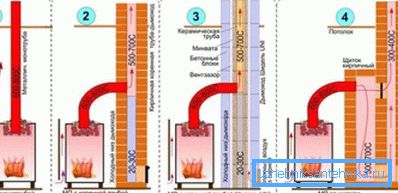

Beachten Sie! Aus all diesen Gründen stellt die Anweisung fest, dass der maximale Wärmeverlust der Einheiten auf den Kamin fällt, durch den die Verbrennungsprodukte in die Atmosphäre freigesetzt werden. Das heißt, in der Tat wird ein großer Prozentsatz der Wärme aus den gebrauchten Brennstoffkochherden für das "Heizen der Straße" aufgewendet.

1. Solche Wärmeverluste sind in jeder Hinsicht irrational. Sie müssen minimiert werden. Eine der häufigsten Methoden, um den Energieverlust eines Ofens zu reduzieren, besteht darin, das Gerät mit eigenen Händen mit einem Heizschild auszustatten.

Was ist ein Gerät?

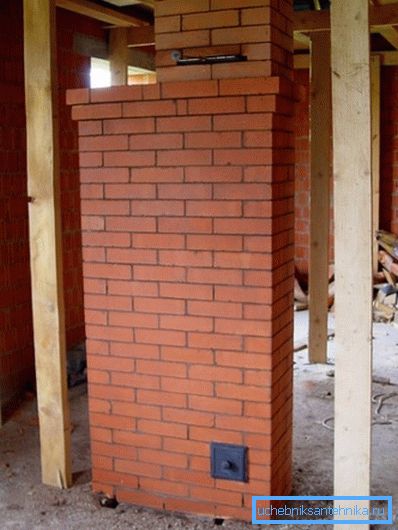

1. Die Klappe ist eine kleine Ziegelmauer, die am Ofen befestigt ist und in deren Inneren sich ein entwickeltes Schornsteinsystem befindet..
2. Solche Geräte werden fast nie mit einer Feuerbox hergestellt.. Die Abschirmung wird aufgrund der aus dem Ofen entfernten Gase erhitzt. Strukturell kann die Wand nicht viel Wärme in die Umgebung abgeben.

1. Es gibt komplexere und zweckmäßigere Designs, deren Preis höher ist. Sie sind mit ihren kleinen Öfen ausgestattet. Sie können unabhängig von der Kochplatte gemacht und beispielsweise an Öfen mit Kamin angebracht werden.
2. Der Ziegel hat eine gute Wärmeleitfähigkeit und vor allem eine hohe Wärmekapazität. Beim Aufwärmen des Ofens oder beim Kochen gibt es mehrere Stunden lang Wärme an den Raum ab. So können Sie ein Analogon eines Ziegelofens erhalten. Nur konstruktiv einfacher und für weniger Geld.

Beachten Sie! Der Heiz- und Kochofen mit Schutzhaube kann eine Wärmeleistung von 7/14 kW haben. Wenn der Brennstoff verbrennt, gibt die Wand über einen langen Zeitraum etwa 1 kW Wärme an die Umgebung ab. Um den Raum selbstständig aufzuwärmen, reicht dies nicht aus, aber damit er nicht schnell austrocknet, ist genug Energie vorhanden.

Konstruktionen von Geräten

Die Ausführungen der Heizplatten sind in zwei große Kategorien unterteilt: Sie können dick oder dünnwandig sein.

Über die Wandstärke

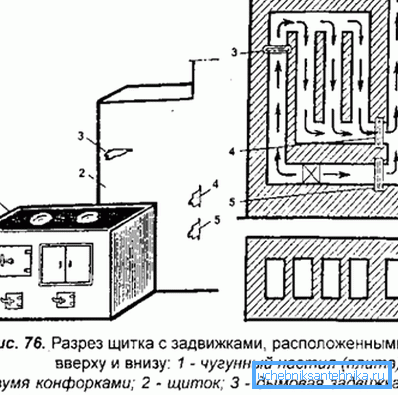

1. Dickwandige Platten sind in Halbziegel eingelegt. Sie müssen gut vorgewärmt sein. Wenn ein Kochherd mit einer Heizklappe ständig verwendet wird, ist ein solches Gerät ratsam. Unter dem Gesichtspunkt des Brandschutzes sind unter anderem dickwandige Konstruktionen vorzuziehen.
2. Die Heizung der dünnwandigen Klappe befindet sich in einem Viertel eines Ziegels. Um die Anforderungen des Brandschutzes zu erfüllen, werden solche Konstruktionen häufig mit Metallabdeckungen abgedeckt.
3. Die Oberfläche der Wände kann verputzt, mit Fliesen gefliest oder nach Fertigstellung der Fugen ohne Nachbearbeitung belassen werden. Bei der Verlegung ist es notwendig, den Ofenkamin mit einem Heizschutz zu versehen.

1. Die Geräte können in zwei Betriebsarten betrieben werden - Winter und Sommer. Im ersten Fall erwärmt sich das Design vollständig, im zweiten Teil.

Beachten Sie! Beim Verlegen des Heizschildes werden erhöhte Anforderungen an den Brandschutz gestellt. Beispielsweise sollte das Gerät unbedingt auf einem separaten Fundament aufgebaut sein. Es muss wasserdicht sein.

Was für eine Clutch?

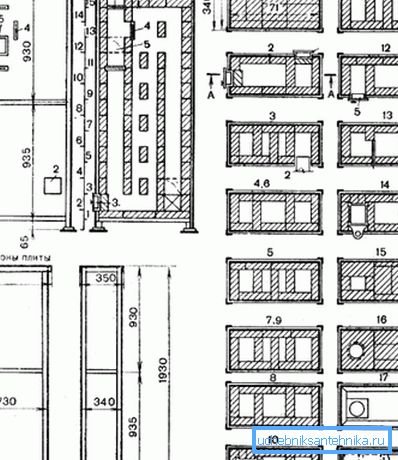

Auslegen der Heizplatten mit eigenen Händen unter Berücksichtigung verschiedener Empfehlungen.

1. Rationellere Konstruktion aus Halbziegel. Dünnwandige Strukturen werden jedoch schneller erhitzt und kühlen schnell ab.
2. Einlegen Ziegel müssen darüber hinaus erhöhte Brandschutzmaßnahmen einhalten. Daher ist es wünschenswert, solche Abschirmungen in ein Stahlgehäuse aufzunehmen.
3. Die Temperatur der Abgasverbrennungsprodukte sollte + 100 ° nicht unterschreiten. Andernfalls sinkt die Traktion im Ofen erheblich und Kondensat setzt sich an seinen Elementen ab.
4. Wie in allen Ofenschornsteinen sollten Ventile zur Einstellung Ventile verwenden. Andernfalls sinkt die Temperatur in den Räumen bei kaltem Wetter sehr schnell.
5. Die Reihenfolge des Heizschildes besteht aus gewöhnlichen roten Ziegeln. Sie müssen korpulent sein, die Lücke im Material für die Isolierung benötigt, aber es handelt sich hierbei um alles.
6. Für die Mauerwerksverklebung ist ein Ofentonmörtel erforderlich. Zementsandmischung ist nicht beständig gegen hohe Temperaturen.

Arbeitspläne

Nach dem Funktionsprinzip werden zwei Gerätetypen unterschieden.

Kanalabschirmungen

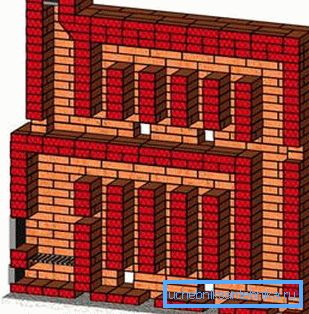

1. In diesem Gerät befindet sich eine Art Labyrinth von Schornsteinen mit demselben Querschnitt.
2. Wenn solche Heizplatten platziert werden, können sie sowohl horizontale als auch vertikale Trennwände haben.
3. Wärmeenergie an den Wänden der Verbrennungsprodukte führt zu einer gleichmäßigen Bewegung entlang der gesamten Länge der Kanäle.
4. In den kanalartigen Geräten umgehen Brücken häufig den Schornstein. Sie sind mit Trennwänden eingezäunt. Es ist notwendig, dass der Herd im Sommer den Raum nicht heizt.

In Öfen-Kaminen werden keine Brücken benötigt, da sie mit Schilden für eine bessere Wärmeübertragung ausgestattet sind. Das Gerät für ein leistungsfähiges Metallaggregat zum Beispiel für Bayern (thermische Leistung von 14 kW) ohne einen solchen Jumper sollte nicht gemacht werden. (Siehe auch den Artikel Biokraftstoffe für Kamine: Merkmale.)

Bell-Geräte

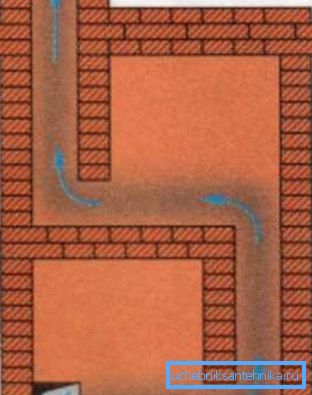

Der Heizschild des Kolpak-Typs besteht aus einer oder mehreren Hohlräumen, die durch Schornsteine ​​miteinander verbunden sind. Der Ausgang und der Eingang des Kanals in allen Kappen erfolgt viel unterhalb der Oberseite seiner Ebene.

Warum ist das nötig? Erhitzte Luft und Ofengase strömen immer nach oben. Die Gase dringen in die Kappe ein, bevor sie sich abkühlen. Wenn sie ihre Wärme abgeben, werden sie durch einen neuen Teil der erhitzten Verbrennungsprodukte ersetzt und strömen durch den Schornstein auf die Straße.

Beachten Sie! Es ist zu bedenken, dass der Zwei-Klappen-Schild den Abfallprodukten mehr Wärmeenergie entziehen kann als der Einklappen-Gegenstück. Ihre Kosten sind die gleichen, weil Materialkosten sind gleichwertig.

Merkmale der Implementierung der Leiterplatte

1. Neben rechteckigen Geräten wird oftmals ein Eckschild angebracht, wenn nicht genügend Platz im Raum vorhanden ist. Zusätzlich zu der Tatsache, dass diese Konstruktion aufgrund der größeren Wärmeaustauschfläche ein nützliches Volumen einspart, gibt sie mehr Energie ab.
2. Wenn Sie die Klappe mit einer separaten Feuerstelle ausrüsten, wird sie von einem zusätzlichen Element des Ofens in eine vollwertige Heizungsanlage umgewandelt.
3. Eine eigene Brennstoffkammer ist erforderlich, um den Kochherd nicht unnötig zu schmelzen. (Siehe auch den Artikel Heizung eines Privathauses mit Brennholz: Merkmale.)

Fazit

Wenn Sie mit Ihren eigenen Händen ein Heizschild herstellen, steigern Sie dank des verbesserten Wärmeaustauschs im Raum die Produktivität des Hauptofens erheblich.

Schauen Sie sich das Video in unserem Artikel an, es enthält viele zusätzliche Informationen.
