Heizkessel-rohrleitungsschema: obligatorische und

Zu den erforderlichen Elementen gehören Heizbänder für Heizkessel. Was gewährleistet die Sicherheit des Anlagenbetriebs? Wie organisiert man eine Niedertemperaturheizung? In unserem Material werden wir versuchen, diese Fragen zu beantworten.

Erforderliche Elemente

Die Geräteliste wird von der Art des Heizsystems bestimmt.

Zirkulationsart

Die Zwangsumwälzung impliziert die Anwesenheit einer Umwälzpumpe für die Heizungsanlage zu Hause.

Es ist abgeschlossen:

1. Gryazevikom, vor dem Pumpenkühlmittel installiert;
2. Ein Paar Absperrventile, Reinigen des Sumpfes oder Demontieren der Pumpe mit minimalem Kühlmittelverlust.

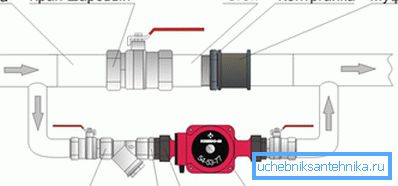

Wenn das System abwechselnd mit erzwungener und natürlicher Zirkulation arbeitet, sollte ein Bypass mit Einsätzen zwischen den Gewindeeinsätzen mit einem Querschnitt vorhanden sein, der dem Füllquerschnitt entspricht. Es ist mit einem Kugelrückschlagventil oder -ventil ausgestattet, das den Rückfluss von Wasser durch den Bypass während des Pumpenbetriebs verhindert.

Offene und geschlossene Systeme

Ein offenes Heizungssystem kommuniziert mit der Atmosphäre durch einen offenen Heizungsausdehnungsbehälter.

Es kombiniert mehrere Funktionen:

• Kompensiert eine Erhöhung des Kühlmittelvolumens beim Erwärmen.
• Dient zum Entfernen der darin herausgepressten Luft.
• Ermöglicht die Zugabe von Wasser anstelle des Systems, das im Laufe der Arbeit verdampft oder verdampft ist.

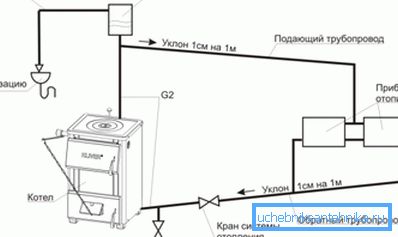

Hinweis: Ein offener Tank ist immer oben an der Kontur montiert. Das Gießen sollte eine konstante Neigung aus dem Tank haben, die den Eigenstrom des Kühlmittels liefert und Luft nach oben drücken kann.

Darüber hinaus umfasst das Schema der Bindung von Festbrennstoffkesseln in Systemen mit Naturumlauf einen Beschleunigungskollektor - einen vertikalen Abfüllabschnitt, der den Kessel mit einem Ausdehnungsgefäß verbindet.

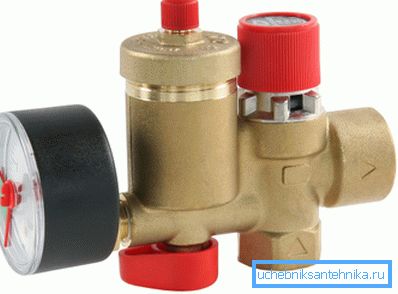

In einem geschlossenen System sind die Funktionen des offenen Ausgleichsbehälters mehreren Geräten zugeordnet.

Wenn Sie das System mit Ihren eigenen Händen installieren, ist es hilfreich, einige Feinheiten zu kennen.

• Der Ausgleichsbehälter kann an einer beliebigen Stelle im Kreislauf montiert werden. Es ist jedoch besser, einen Ort zu wählen, an dem der Kühlmittelstrom ein Minimum an Turbulenzen aufweist. Zum Beispiel vor der Pumpe, ungefähr 10 Durchmesser der Füllung aus.
• Es ist ratsam, die Tankdüse oben einzubauen. Was ist der Grund für den Unterricht? Da in diesem Fall keine Luft im Tank auf der anderen Seite der Membran vorhanden ist, auf der sich das Kühlmittel befinden sollte.
• Das Volumen des Tanks entspricht ungefähr 10% des Gesamtvolumens des Kühlmittels im System. Die einfachste Methode zur Schätzung der Menge besteht darin, den Kreislauf mit Wasser zu füllen und in eine Messschüssel abzulassen.
• Wenn sich mehrere Membrantanks im System befinden, wird deren Volumen summiert.
• Dauerbetrieb des Sicherheitsventils während des Betriebs zeigt an, dass der Ausgleichsbehälter zu klein ist.
• Unabhängig vom Vorhandensein der Lüftungsöffnung sind die oberen Punkte der Heizungsanlage (obere Kühlerstecker, Steckbrücken usw.) mit Lüftungsöffnungen abgeschlossen. In ihrer Rolle können Mayevskys Armaturen sowie gewöhnliche Ventile oder Wasserhähne wirken.

Draußen und innen im Kessel

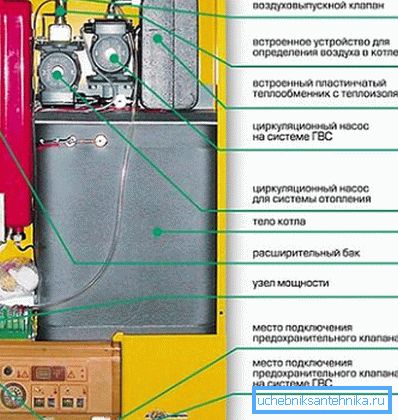

Oft unterscheiden sich die Heizungs-Rohrleitungssysteme erheblich von den oben beschriebenen. Tatsache ist, dass viele Heizgeräte mit eigenen Umwälzpumpen, einer Sicherheitsgruppe und oft einem Ausdehnungsgefäß ausgestattet sind.

Bei dieser Konfiguration umfasst das Schema der Wandheizkesselrohre im Wesentlichen nur ein paar Ventile, die es abschalten, in das Abwassersystem münden und eine Brücke mit dem Kaltwassersystem zum Befüllen des Kreislaufs.

Zusätzliche Elemente

Was kann noch in die Kesselumreifung eingeschlossen werden?

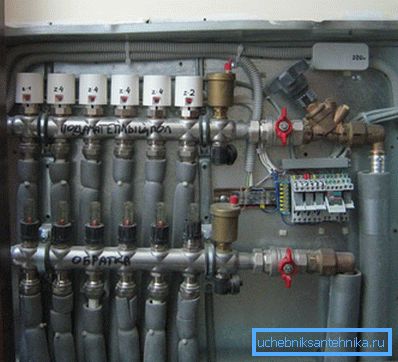

Sammler

Ein Verteiler oder Kamm ist ein unkompliziertes Gerät zum Parallelschalten mehrerer Heizgeräte oder unabhängiger Stromkreise. Kollektoren werden an Vor- und Rücklaufleitungen montiert. Jedes Armaturenpaar ist mit einem Absperrventil und einer Drossel zur Einstellung ausgestattet.

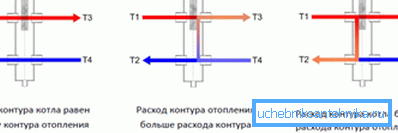

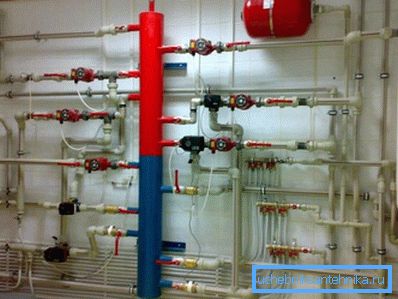

Hydro Pfeil

Es ist eine Art Reservoir und unterscheidet sich grundlegend von ihm nur in erheblichem Innenvolumen. Die Hydrauliknadel ist sowohl an die Vorlauf- als auch an die Rücklaufleitung angeschlossen.

Die Trennung der Strömungen im Gesamtvolumen ermöglicht die Umverteilung des Kühlmittels zwischen Vor- und Rücklauf; Außerdem: Durch zusätzliche Verzweigungen kann Wasser mit Temperaturen zwischen den beiden Fäden ausgewählt werden.

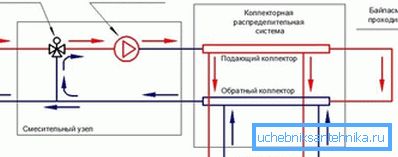

Dreiwegeventil

Dies ist ein T-Stück mit einem gesteuerten Ventil, das nach dem Prinzip von oder arbeitet: Es ermöglicht das Öffnen des Kühlmittelstroms von der direkten Rohrleitung, wodurch der Wasserfluss aus dem Rücklauf verringert wird und umgekehrt. Wofür wird es verwendet? Vor allem - für die Organisation von Niedertemperaturkonturen.

Tatsache ist, dass bei einem Festbrennstoffkessel die Temperatur der Rücklaufleitung unter 50 ° C äußerst unerwünscht ist: Der Preis einer übermäßigen Kühlung des Wärmetauschers ist die Bildung von Kondensat darauf, was seine Lebensdauer drastisch verringert. Im Normalmodus wird bei Vorlauf- und Rücklauftemperaturen von 75/55 C ein Kreislauf mit einer separaten Umwälzpumpe zur Versorgung des Fußbodenheizers erzeugt.

Ein Teil des Rücklaufwassers aus diesem Kreislauf wird recycelt. Gleichzeitig dosiert das Dreiwegeventil abhängig von der Temperatur des Wärmeträgers mehr heißes Wasser aus dem Kessel. In der Regel umfasst ein solches Schema zum Verbinden eines Heizkessels für feste Brennstoffe einen Thermostatkopf, der für die Temperatursteuerung zuständig ist.

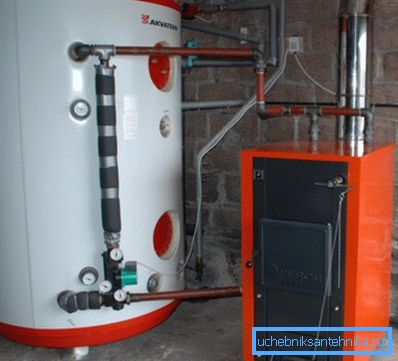

Wärmespeicher

Unter diesem Namen verbirgt sich ein thermisch isolierter Wassertank von beträchtlichem Volumen. Sie können eine große Menge an Wärmeenergie speichern und schrittweise an Heizgeräte abgeben.

Wärmespeicher sind nützlich zur Stabilisierung der Temperatur von Kühlern bei Verwendung von Festbrennstoffkesseln; Oft umfasst es auch die Verrohrung eines elektrischen Heizkessels, der ausschließlich nachts arbeitet, wenn ein günstigerer Stromtarif gilt.

Fazit

Wir hoffen, dass die Informationen, die dem Leser zur Verfügung gestellt werden, ihm bei der Planung und dem Bau seines eigenen Heizsystems helfen werden. Das beigefügte Video enthält wie immer zusätzliche thematische Materialien. Erfolge!
