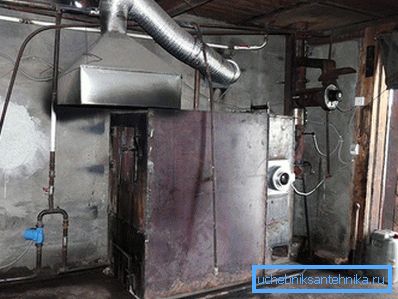

Heizkessel für feste brennstoffe

Die Kosten eines Heizkessels, der durch ein industrielles Verfahren hergestellt wurde (unabhängig von der Art des Brennstoffs außer Elektro), beginnt bei 13 Tausend Rubel. Dies sind Niedrigstrom-Proben, die ein kleines Landhaus heizen können. Die meisten Hausbesitzer sind nicht geeignet. Außerdem ist es nicht immer möglich, Erdgas zum Heizen zu verwenden. Es ist notwendig, als Alternative feste Brennstoffe, Altöl, Strom in Betracht zu ziehen. Für viele Menschen ist fester Brennstoff besser geeignet: Holz, Kohle, Briketts. Handwerker bevorzugen es, einen Heizkessel auf Festbrennstoffbasis mit eigenen Händen herzustellen. Das spart Geld und Hände haben etwas zu tun.

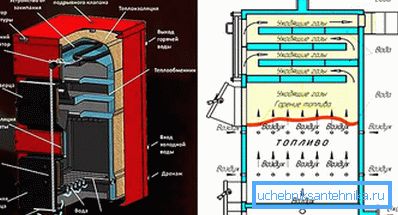

Hauptkomponenten

Hauptkomponenten

Festbrennstoffkessel bestehen aus folgenden Komponenten:

  • Abteilung für das Laden von Kraftstoff;
  • Goldkollektor;
  • Drosselklappen;
  • Roststangen;
  • Wassertank;
  • Wärmetauscher;
  • Schornstein

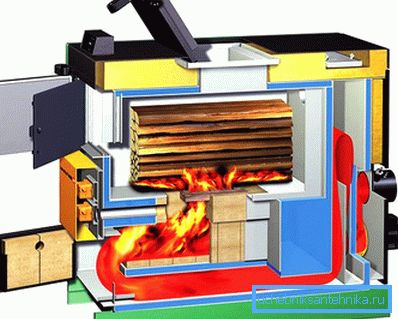

Arten

Arten

Festbrennstoffkessel sind nach der Platzierungsmethode des Wärmetauschers:

  • horizontal - der Wärmetauscher befindet sich in der horizontalen Ebene;
  • vertikal - Der Wärmetauscher ist im Kessel installiert.

Ein Merkmal der horizontalen Lage des Wärmetauschers ist seine geneigte Position. Zwischen dem oberen und dem unteren Punkt (Kühlmittelaustritt in das System) beträgt der Höhenunterschied 1 cm, hauptsächlich werden Heizkessel mit einem vertikalen Wärmetauscher zum Heizen verwendet.

Prinzipiell kann jeder Festbrennstoffkessel zum Kochen verwendet werden. Dafür ist es notwendig, in der Gestaltung eine Kochfläche vorzusehen.

Toolkit

Toolkit

Um den Kessel zusammenzubauen, benötigen Sie Werkzeuge und Materialien.

Werkzeuge:

  • Lichtbogenschweißmaschine;
  • Winkelschleifer ("Schleifer") und Trennscheiben zum Schneiden von Metall;
  • Pinzette;
  • elektrische Bohrmaschine mit einer Reihe von Bohrern;
  • Ebene und Roulette.

Materialien:

  • Feuerfester Ziegel
  • Sand gesiebt
  • Lehm
  • Blechstärke 5–8 mm. Es ist besser, Edelstahl zu verwenden, aber Sie können Stahl verwenden.
  • Gusseisengitter.
  • Metall ecke.
  • Stahlrohre für Wasser mit rechteckigem und rundem Querschnitt.
  • Türen für den Kraftstoffraum, Goldempfänger.
  • Schornsteinklappe.
  • Nur Bypass oder Zirkulator.

Wenn der Zwangsumlauf grundlegend ist und das Schwerkraftheizungssystem als Reserve gespeichert werden muss, ist ein Bypass installiert. Wenn nur Zwangsumlauf ausgeführt wird, installieren Sie eine Pumpe.

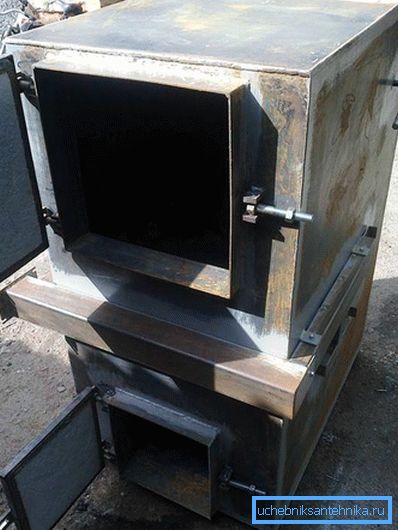

Teilefertigung und Montage

Teilefertigung und Montage

Beginnen Sie die Arbeit an der Installation des Kessels mit eigenen Händen mit der Erstellung des Schemas und den Zeichnungen der Montage. Entsprechend werden Größen auf Blechen aufgebracht. Durch Markierung die Vorder-, Rück-, Seitenwände und den Boden des Kessels ausschneiden. Vor den ausgeschnittenen Öffnungen für die Türen der Brennstoff- und Goldbehälter.

Wenn Sie die Öffnungen mit einem Gasschneider durchtrennen, damit der Stahl nicht "führt", werden Löcher durch die Ecken des Werkstücks gebohrt, und entlang der Markierung wird Metall von der Mitte bis zu den Rändern geschnitten.

Wenn Sie die Schleifmaschine verwenden, sind die Löcher in den Ecken des Bohrers nicht erforderlich. Schneiden Sie einfach das Metall an der vorgesehenen Kontur durch. Entsprechend der Größe werden alle Metallteile des Kessels geschnitten.

Wärmetauscherfertigung

Die Installation des Wärmetauschers beginnt mit dem Bohren von Löchern in Rohren für Gestelle. Sie haben einen quadratischen Querschnitt von 40 bis 60 cm. In vertikalen Rohren, die sich vorne befinden, werden 4 Löcher mit einem Durchmesser von 5 cm mit einem Gasschneider herausgeschnitten, um sie gleichmäßig über die gesamte Länge des Werkstücks anzuordnen.

In die hinteren Säulen werden runde Löcher mit einer Größe von 4 und 5 cm eingebracht: Von der Unterseite des zukünftigen Wärmetauschers werden Löcher gemacht, um den Kessel mit Wasser zu versorgen (Rücklauf), und von oben, um das Heizungssystem mit Wasser zu versorgen (Versorgung). Alle Öffnungen sollten glatt sein ohne die Zuflüsse, die mit Hilfe der "Mühle" beseitigt werden. Rohre zu einem ganzen Produkt verschweißen, wobei die Winkel von 90 beibehalten werden? sowohl vertikal als auch horizontal, braut die Endöffnungen von rechteckigen Rohren (Gestellen).

Schweißnähte des fertigen Wärmetauschers werden auf Lecks geprüft. Zu diesem Zweck wird die Rücklaufleitung vorübergehend stummgeschaltet (damit das Wasser nicht abfließt) und durch den Fluss wird Wasser gefüllt.

Heizkessel für feste Brennstoffe

Montierter Heizkessel an dem Ort, an dem er installiert werden soll, da alle Details sehr schwer sind und das Bewegen in die fertige Form problematisch ist. Ein feuerfestes Fundament muss zuerst ausgerüstet werden. Es ist aus feuerfesten Steinen ausgelegt. Um das Mauerwerk nicht zu zerstreuen, kann es mit Metallecken an den Kanten und den Ziegeln zwischen Zementmörtel verstärkt werden. Die zweite Variante des Fundaments ist ein monolithisches Betonkissen.

Die Abmessungen des Fundaments sollten etwas größer sein als die Basis des Kessels. Ein Stahlknüppel wird auf das Fundament gesetzt - die Unterseite des Aschebehälters.

Die Wände des Tanks, in dem der Wärmetauscher installiert ist, sind aus feuerfesten Steinen darauf ausgelegt, ein Brennstoffbunker und ein Aschebehälter sind vorhanden. Der Abstand zwischen Wärmetauscher und Wand beträgt 1 cm, am unteren Rand des Brennstofftanks sind Roststäbe angebracht. In der vorderen Backsteinmauer befinden sich Öffnungen für die Kraftstoffbehältertür und die Goldbehältertür.

Selbst gemachter Kessel

Die Außenwände des Kessels sind mit Metall ummantelt, das durch senkrecht angeordnete Ecken miteinander verbunden ist. Türen sind an dem Metallgehäuse befestigt. Zum Entfernen von Kohlenmonoxidgasen montierter Kamin. Wie dieser Knoten installiert wird, hängt von der Anwesenheit oder Abwesenheit der Kochfläche ab.

Wenn der Kessel zum Kochen verwendet wird, wird der Kamin an der Seite montiert, ansonsten - auf dem Kessel.

Am Ausgang des Kessels ist der Schornstein mit einem Schieber zur Regulierung des Schubes ausgestattet. Das Material für das Rohr kann unterschiedlich sein: feuerfester Ziegel, Metall, Asbest. Die Hauptsache ist, das gewünschte Traktionsniveau zu erreichen, um den Verbrennungsprozess zu organisieren.

Für den sicheren Betrieb eines Festbrennstoffkessels können Sie einen offenen Ausgleichsbehälter, Traktions- und Wassertemperatursensoren sowie einen Lüfter installieren.

Um eine Überhitzung des Kühlmittels und eine Explosion des Kessels zu verhindern, müssen der Wasserstand und die Verbrennungstemperatur ständig überwacht werden. Wenn Sie nur eine Zwangsumwälzung verwenden, steigt die Gefahr einer Explosion des Wärmetauschers beim Abschalten des Stroms während des Kesselbetriebs dramatisch an. Seien Sie aufmerksam.

Video

Im mitgelieferten Videomaterial können Sie sich visuell mit dem Design des Festbrennstoffkessels vertraut machen:

Zeichnungen

In den Zeichnungen können Sie die Konstruktionsmerkmale eines Festbrennstoffkessels berücksichtigen:

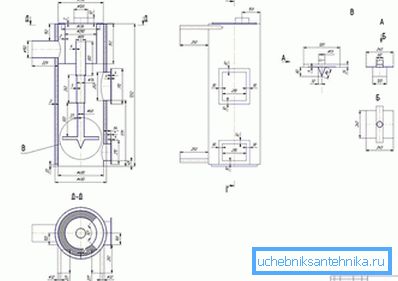

Zeichnung eines Festbrennstoffkessels

Schema des Festbrennstoffkessels

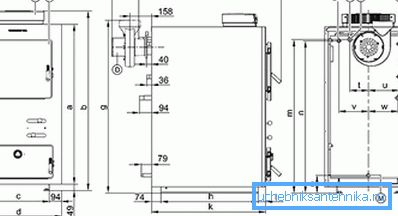

Zeichnung eines Festbrennstoffkessels

Zeichnung eines Festbrennstoffkessels im Detail

Kesselzeichnung

Konstruktive Zeichnung eines Festbrennstoffkessels
