Heizkessel für die warmwasserbereitung mit festen

Was sind die Festbrennstoffkessel für die Warmwasserbereitung? Was sind ihre Vorteile gegenüber Produkten, die andere Kraftstoffe verwenden? Haben sie gravierende Mängel? Wie wird der Heizkessel an den Heizkreis angeschlossen? Versuchen wir, die Antworten zu finden.

Gerät

Moderne Festbrennstoffkessel sind aus Stahl oder aus Gusseisen mit einem Wassermantel-Wärmetauscher, der an das Heizungssystem angeschlossen ist. Nach dem Anzünden beginnt die Erwärmung des Wärmeträgers und die Konvektionsprozesse darin: Warmes Wasser steigt in den oberen Teil des Hemdes und dann in den Heizkreislauf; kalt geht dementsprechend unter.

Bei geringer Fülllänge und korrekter Konfiguration reicht der Dichteunterschied zwischen warmem und kaltem Wasser aus, um eine stabile Zirkulation durch Heizgeräte zu gewährleisten. Häufiger jedoch werden Umwälzpumpen für Heizungssysteme verwendet, um die Umlaufgeschwindigkeit zu erhöhen und die Temperaturen der Heizkörper auszugleichen.

Nahezu alle modernen Produkte, einschließlich Festbrennstoffkessel russischer Herkunft, sind mit der einfachsten automatischen Ausrüstung ausgestattet - einem Thermostat, der das Gebläse bei Überhitzung des Kühlmittels abdeckt. Dies begrenzt den Zugang von Sauerstoff zum Ofen und reduziert die Wärmeleistung des Systems.

Bei herkömmlichen Kesseln sinkt jedoch auch die Effizienz. Verbrennung mit Sauerstoffmangel erhöht die Konzentration von Produkten mit unvollständiger Verbrennung: Der Kraftstoff spritzt buchstäblich in die Rohrleitung.

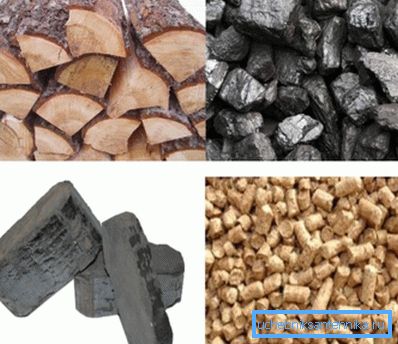

Welche Festbrennstoffkessel können als Brennstoff verwendet werden?

• Brennholz
• Kohle
• Pellets (Pellets aus Holzabfällen).
• Torfbriketts.

In der Praxis kombinieren sie oft zwei Funktionen - sie heizen das Haus und ermöglichen es ihnen, brennbare Ablagerungen zu entfernen.

Vergleich mit Alternativen

Wie hängen Funktionalität und Effizienz der Produkte, die wir besprechen, mit denen alternativer Lösungen zusammen?

Pros

Das wichtigste und tatsächlich einzige überzeugende Argument für Festbrennstoffheizungen ist der Preis für eine Kilowattstunde Wärme, die nur dem Hauptgas zu verdanken ist. Nicht unbegründet geben wir Durchschnittswerte für verschiedene Kraftstoffarten an.

Hinweis: In ländlichen Gebieten muss Brennholz oft nicht grundsätzlich bezahlt werden. Durch periodisches Sammeln von Totholz kann Wärme kostenlos zur Verfügung gestellt werden.

Cons

Aber ihre Liste ist sehr wichtig.

• Der Kessel erfordert die Entfernung von Verbrennungsprodukten. Gleichzeitig ist ihre Temperatur in klassischen Konstruktionen hoch genug, um den Brandschutz ernst zu nehmen: Das Kaminrohr wird durch Holzkonstruktionen durch einen wärmeisolierenden Kanal geführt.
• Feste Brennstoffheizung bedeutet zwangsläufig eine bestimmte Menge an Ruß, Betreten des Hauses und damit verbundene Gerüche.

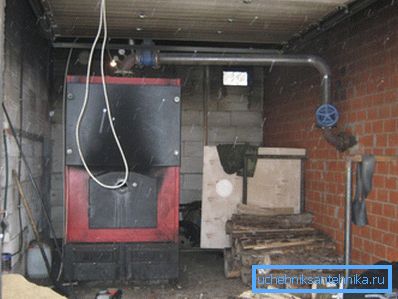

Übrigens: Die Installation von Heizgeräten in einem separaten Heizraum löst dieses Problem vollständig.

• Unter bestimmten Umständen kann es zu einem Überschlag der Zugkraft im Schornstein kommen: Verbrennungsprodukte strömen in das Haus.. Dies bedeutet neben den bereits erwähnten Gerüchen und Ruß eine sehr reale Möglichkeit, mit Kohlenmonoxid vergiftet zu werden.
• Zum Schluss noch die Hauptsache: Ein Holz- oder Kohleofen muss häufig geladen und gereinigt werden.. Frequenzdownloads für klassische Kessel - nicht mehr als 4 Stunden; Bei längeren Pausen macht sich ein Temperaturabfall im Haus bemerkbar.

Besondere leistung

Einige Versionen der Kessel sind in der Lage, ihre Nachteile unterschiedlich stark zu beeinflussen.

Turbine

Durch die Installation des Versorgungslüfters können Sie den Luftstrom in die Verbrennungszone flexibel regulieren. Seine Arbeit mit geschlossenen Türen von Feuerraum und Aschekasten macht die Ansammlung von unvollständigen Verbrennungsprodukten und das Überschlagen des Schubes unmöglich.

Pelletbunker

Die Vorrichtung für automatische Produkte auf Pellets (unter denen übrigens Festbrennstoffheizkessel aus russischer Produktion recht zahlreich sind) ermöglicht eine lange Zeit der dosierten Lieferung von Schüttbrennstoff. Die Dauer des autonomen Betriebs solcher Einheiten kann mehrere Tage betragen.

Gasgenerator

Gasgeneratoren oder Heißwasser-Festbrennstoffkessel für Pyrolyse unterbrechen die Verbrennung von Holz in zwei Stufen.

1. Der in den Ofen geladene Brennstoff glimmte anfänglich mit einem begrenzten Luftstrom. Dies erzeugt eine große Menge Kohlenmonoxid und flüchtige Kohlenwasserstoffe.
2. Produkte mit unvollständiger Verbrennung durch natürlichen oder erzwungenen Schub treten in die Nachbrennkammer ein, wo sie sich mit frischer Luft vermischen und entzünden.

Was ist das ergebnis

• Die Heizleistung des Kessels kann äußerst flexibel geregelt werden. Wenn sich die Nachbrennkammer unter dem Hauptfach befindet, brennt das Brennholz auch bei minimaler Luftzufuhr weiter.
• Mit der Leistungsgrenze geht nicht mehr ein Rückgang der Effizienz des Geräts einher. Ofengase werden vollständig verbrannt.
• Schließlich steigt die Häufigkeit der Kraftstoffbeladung auf 10-12 Stunden.

Top brennen

Der nächste Schritt zur Steigerung der Autonomie wurde von litauischen Ingenieuren aus Stropuva gemacht. Sie entwickelten Wasser-Festbrennstoffkessel, von denen einer auf dem Prüfstand 31 Stunden autonomen Betrieb mit einer einzigen Ladung der Feuerbox demonstrierte.

Der Kern der Innovation ist die Übertragung des Verbrennungsprozesses vom Boden des Ofens nach oben.

1. Brennholz oder Kohle wird in eine volumetrische Brennkammer geladen.
2. Ein beweglicher Luftkanal senkt sich von oben ab, der beim Ausbrennen des Kraftstoffs durchhängt und die ankommende Luft ununterbrochen an ihre Oberfläche gelangt. Der Teleskopkanal endet mit einem massiven Luftverteiler aus hitzebeständigem Stahl - mit Glasplatte. Er trennt auch die Hauptverbrennungs- und Pyrolysekammern: Produkte mit unvollständiger Verbrennung werden im oberen Teil des Kessels verbrannt, wenn ihnen Frischluft zugeführt wird.
3. Die kleinste im Ofen nach dem Glühen verbleibende Asche wird durch den aufsteigenden Luftstrom vollständig durch den Kamin abgeführt.

Binden

Die Anweisungen zum Anschließen eines Festbrennstoffheizgeräts an das Heizungssystem hängen von seinem Typ ab.

Schwerkraftsystem

Ein typisches Gravitationsheizungssystem in einem einstöckigen Haus ist ein Einrohr-Leningrad. Die Abfüllung ist ein Ring um das ganze Haus, parallel zu dem die Heizgeräte angeschlossen sind.

Ein Beschleunigungskollektor beginnt an der Kesselauslassdüse: Ein dickes Füllrohr steigt auf 3 Meter Höhe an. Je höher der Höhenunterschied zwischen dem oberen Punkt des Beschleunigungskollektors und dem Kessel selbst ist, desto höher ist der im Kreislauf erzeugte Druck, desto schneller wird der Kreislauf.

Oben in der Füllung ist ein offener Ausgleichsbehälter installiert. Nach dem Kollektor fällt die Mulde mit konstantem Gefälle auf den Kessel.

Ein leichter Hang ermöglicht es Ihnen, zwei Fliegen mit einer Klappe zu schlagen:

1. Das Kühlwasser wird durch Schwerkraftfüllung abgelassen und kehrt zum wiederholten Erwärmungszyklus zurück.
2. Luft und (wenn der Wärmetauscher überhitzt ist) wird der Dampf in den Ausdehnungsbehälter geleitet.

Für ein Naturumlaufheizungssystem sollten die folgenden Abmessungen eingehalten werden:

Zwangsumlauf

Um ein System mit Zwangsumlauf- und Konvektionsheizgeräten zu schaffen, benötigen wir eine gewisse Menge zusätzlicher Ausrüstung.

• Eigentlich Umwälzpumpe.
• Der Vorfilter ist vor der Pumpe installiert.
• Pumpe und Ventilfilter abschalten.
• Geschlossener Ausgleichsbehälter mit einem Volumen von ungefähr 10% des Kühlmittelvolumens im Kreislauf. Es wird in der Regel nach ca. 10 Fülldurchmessern nach der Pumpe montiert.
• Ein Abfallventil, das bei Überhitzung Überdruck abbaut.
• Manometer zur Steuerung des Systemdrucks.
• Automatische Belüftung
• Die Krane von Mayevsky basieren auf der Anzahl von Kühlern oder Jumpern zwischen ihnen, die über das allgemeine Niveau der Abfüllung steigen.

Wenn die Länge der Kontur weniger als 60 Meter beträgt, können Sie ein Rohr mit einem Innendurchmesser von 20 mm verwenden. Bei einer größeren Größe wird die Abfüllung in der Größe DU25 verwendet.

Bitte beachten Sie: Verwechseln Sie nicht die Kontrolle und den Außendurchmesser. Somit hat das Stahlrohr DN20 einen Außendurchmesser von 24-26 mm. Aus Gründen der Übersichtlichkeit der Kontur ist der innere Abschnitt aus offensichtlichen Gründen wichtig.

Forschung proben

Neben dem Import von Heizgeräten ist die Produktion von Festbrennstoffkesseln im postsowjetischen Raum seit langem etabliert.

Lernen wir ein paar Proben kennen.

CWR

Unter der Marke CWR werden Heizkessel für feste Brennstoffe russischen Ursprungs vom Medved-Konzern verkauft, der Niederlassungen in Kostroma, Moskau und Ivanovo hat. Ihr Hauptmerkmal ist das Top-Burning. Die maximale Wärmeleistung des Senior im Gerätebereich, der KVR-40, ermöglicht die Beheizung des Hauses auf 450 m2.

Mit dem ältesten in der Familie von KVR-40 werden wir uns besser kennenlernen.

Das ist uni

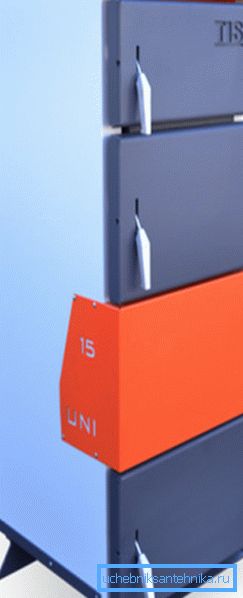

Das Produkt mit dem Namen Tis Uni 25 in unserer Miniaturübersicht stellt Feststoffkessel aus belarussischer Produktion vor. Unser Held ist ein Pyrolysekessel mit einer Heizleistung von bis zu 30 Kilowatt.

Fazit

Wir hoffen, dass unser Material dem Leser helfen wird, mit modernen Heizgeräten vertraut zu werden. Wie üblich finden Sie im beigefügten Video weitere thematische Informationen. Erfolge!
