Heizgeräte für lüftung: typen, installation, berechnung

Das Thema dieses Artikels sind Geräte zur Luftheizung in Versorgungslüftung. Wir werden herausfinden, was sie sind und wie sie montiert sind. Außerdem müssen wir herausfinden, wie die Luftheizung berechnet wird.

Verwendungszweck

Und warum brauchen Sie beheizte Luftzufuhr?

Dafür gibt es mehrere Gründe:

• Seine niedrige Temperatur bedeutet unvermeidliche Kondensation in den Lüftungskanälen.. Maßnahmen zur Wärmedämmung von Lüftungsrohren reduzieren nur deren Anzahl, lösen das Problem jedoch nicht vollständig. Wenn Sie jedoch die Luft am Einlass von der Straße erwärmen, können Sie Feuchtigkeitskondensation vergessen.
• Ein eisiger Luftstrahl in einem Schlafzimmer oder Kinderzimmer macht Ihren Aufenthalt für Ihre Gesundheit kaum angenehm und sicher.

Übrigens: In diesen Räumen ist oft nur die Motorhaube angeordnet. Die Luftzirkulation erfolgt durch die Luftzirkulation zwischen den Räumen.

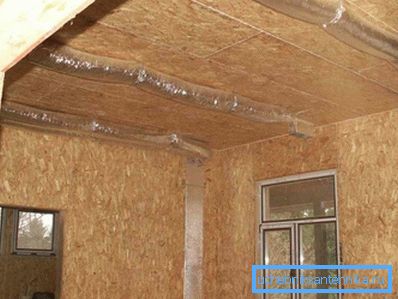

• Schließlich gibt es so etwas wie eine Luftheizung. Durch die erwärmte Zuluft in Verbindung mit Rückgewinnungssystemen sind keine Heizkörper oder Fußbodenheizung mehr erforderlich, und die aufwändige und teure Verdrahtung des Wärmeträgers entfällt.

Arten

Nach welchen Zeichen können die Heizungen klassifiziert werden?

Wärmequelle

In seiner Qualität kann verwendet werden:

1. Strom
2. Wärme, die von einem einzelnen Heizkessel, Heizraum oder BHKW erzeugt und mit Kühlmittel an das Heizgerät abgegeben wird.

Lassen Sie uns beide Schemen etwas genauer untersuchen.

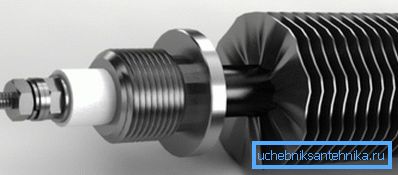

Der elektrische Lufterhitzer für die Frischluftbelüftung besteht in der Regel aus mehreren röhrenförmigen elektrischen Heizelementen (Heizelementen), an die Lamellen angepresst sind, um die Wärmeaustauschfläche zu vergrößern. Die elektrische Leistung solcher Geräte kann Hunderte von Kilowatt erreichen.

Bei einer Leistung von 3,5 kW werden sie nicht an die Steckdose angeschlossen, sondern direkt mit einem separaten Kabel an das Panel; Bei einer Leistung von 7 KW wird eine Leistung von 380 Volt dringend empfohlen.

Hinweis: Die Erwärmung des Leiters ist direkt proportional zum durchfließenden Strom. Durch Erhöhen der Versorgungsspannung können Sie den Betriebsstrom reduzieren, während die elektrische Leistung erhalten bleibt.

Was sind die Vorteile einer elektrischen Heizung für die Belüftung vor dem Hintergrund des Wassers?

• Einfache Installation. Stimmen Sie zu, dass es viel einfacher ist, das Kabel an das Heizgerät anzuschließen, als das Kühlmittel darin zirkulieren zu lassen.
• Keine Probleme mit der Linerisolation. Der Verlust des Stromkabels aufgrund seines eigenen elektrischen Widerstands ist zwei Größenordnungen geringer als der Wärmeverlust in der Rohrleitung mit einem beliebigen Kühlmittel.
• Einfache Einstellung der Lufttemperatur. Um die Zulufttemperatur konstant zu halten, genügt es, einen unkomplizierten Regelkreis mit Wärmesensor im Stromkreis des Heizgerätes zu montieren. Zum Vergleich zwingt Sie das System der Warmwasserbereiter, die Probleme der Anpassung der Lufttemperatur, des Wärmeträgers und der Leistung des Kessels zu lösen.

Hat das Netzteil Mängel?

1. Der Preis für ein elektrisches Gerät ist etwas höher als für das Wasser. Zum Beispiel kann eine elektrische Heizung mit 45 Kilowatt für 10 bis 11 Tausend Rubel gekauft werden. Warmwasserbereiter der gleichen Kapazität werden nur 6-7 tausend kosten.
2. Bei der direkten Beheizung mit Strom sind die Betriebskosten enorm. Um das Kühlmittel zu erwärmen, das Wärme an das Wasserheizungssystem von Luft überträgt, wird die Verbrennungswärme von Gas, Kohle oder Pellets verwendet. Diese Wärme in Kilowatt ist viel billiger als Strom.

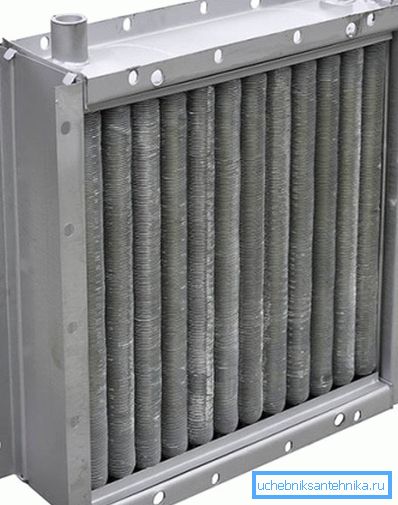

Warmwasserbereiter für die Einlassbelüftung sind im Allgemeinen herkömmliche Wärmetauscher mit entwickelten Lamellen.

Das durch sie zirkulierende Wasser oder anderes Kühlmittel gibt Wärme an die Luft ab, die durch die Lamellen strömt.

Die Vor- und Nachteile des Schemas spiegeln die Merkmale der konkurrierenden Lösung wider:

• Die Kosten für die Heizung sind minimal.
• Die Kosten während des Betriebs werden von der Art des verwendeten Brennstoffs und der Qualität der Isolation der Wärmeübertragungsleitungen bestimmt.
• Das Einstellen der Lufttemperatur ist relativ komplex und erfordert ein flexibles System zur Steuerung der Zirkulation und / oder des Kessels.

Materialien

Bei elektrischen Lufterhitzern werden normalerweise Aluminium- oder Stahllamellen für Standardheizelemente verwendet. ein weniger verbreitetes Heizschema mit einer offenen Wolframwendel.

Für Warmwasserbereiter zeichnen sich drei Ausführungen aus.

1. Stahlrohre mit Stahllamellen sorgen für maximale Baukosten.
2. Aluminiumrohre mit Aluminiumlamellen sorgen aufgrund der höheren Wärmeleitfähigkeit von Aluminium für einen etwas höheren Wärmeübergang.
3. Schließlich bieten Bimetallwärmetauscher aus Kupferrohr mit Aluminiumlamellen die maximale Wärmeübertragung zum Preis einer etwas geringeren hydraulischen Druckfestigkeit.

Kundenspezifische Ausführung

Ein paar Lösungen verdienen eine besondere Erwähnung.

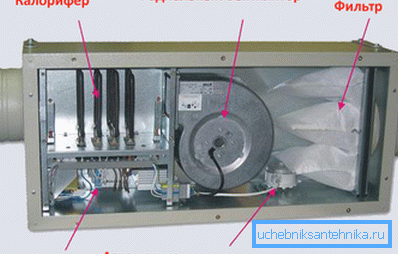

1. Bei den Lüftungsgeräten handelt es sich um ein Heizgerät mit vorinstalliertem Lüfter zur Luftzufuhr.

1. Darüber hinaus produziert die Industrie Produkte mit Wärmerückgewinnungsgeräten. Ein Teil der Wärmeenergie wird dem Luftstrom in der Abluftventilation entnommen.

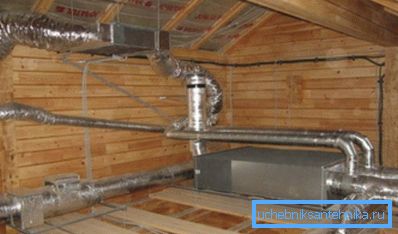

Montage

Wenn es keine besonderen Probleme bei der Installation elektrischer Geräte gibt, ist bei Wassergeräten alles etwas komplizierter. Was ist die Bindung des Heizlüfters? Bei einem selbstangetriebenen Luftheizungssystem mit geringer Leistung würde die einfachste Lösung darin bestehen, ein Paar Absperrventile (im Reparaturfall) und einen Thermostatkopf am Auslass in den Spalt vor dem Heizgerät einzubauen.

Darüber hinaus wird der Anschluss an das allgemeine Heizsystem notwendigerweise mit einem Bypass geliefert, der es ermöglicht, das Gerät auszuschalten, ohne die Zirkulation zu stoppen. Wenn ein Hochleistungsluftheizgerät für die Erwärmung der Luft in der Lüftung des gesamten Gebäudes verantwortlich ist, ist eine solche Anweisung offensichtlich ungeeignet. Hier ist eines der möglichen Umreifungsverfahren.

Wahrscheinlich erfordert das Schema einige Anmerkungen.

• Absperrventile am Einlass sind wie im vorherigen Fall erforderlich, wenn das Heizgerät selbst oder die Absperrventile repariert oder ausgetauscht werden müssen, ohne dass der Kreislauf im Hauptkreislauf gestoppt wird.
• Ein Grobfilter verhindert das Festfressen des Dreiwegeventils oder einer Pumpe aus Krätze, Sand oder Rost.
• Die Umwälzpumpe lässt das Kühlmittel durch den kleinen Ring durch den Jumper zirkulieren.
• Das Rückschlagventil verhindert, dass sich das Kühlmittel in entgegengesetzter Richtung durch die Brücke bewegt: Der Druck auf die Vorlaufleitung ist immer größer.

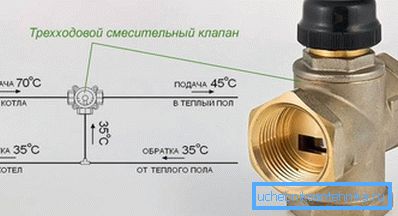

• Schließlich ermöglicht das Hauptelement des Schemas - ein Dreiwegeventil mit elektrischem Antrieb und Temperatursensor - das Mischen des Wärmeträgers aus den Vorlauf- und Rücklaufleitungen, wobei das Gemisch je nach Sensorablesung abgegeben wird.

Wichtig: Der Moment, der nicht im schematischen Bild angegeben ist - er ist nur dann funktionsfähig, wenn sich in der Rücklaufleitung eine Sicherungsscheibe befindet (z. B. an einem der Flansche des unteren Ventils).

Berechnung

Wie berechnet man die Leistung des Heizlüfters?

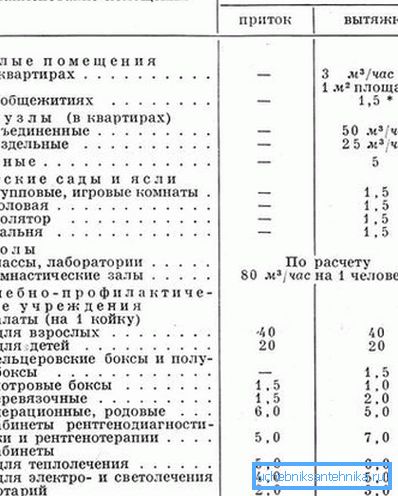

Hier eine einfache Formel der Form Q (W) = L * 0,335 * (TV-Tn), wobei:

• Q - Leistung des Geräts;
• L - Luftstrom in Kubikmetern pro Stunde;
• TV und Tn - Temperaturausgang und Einspritzmenge.

Für eine Außentemperatur von -5 ° C, die Zieltemperatur der Einlassventilation + 18 ° C und einen Luftverbrauch von 500 m3 / Stunde beträgt die Berechnung des Lüftungsheizgeräts also 500 * 0,335 * 23 = 3852,5 Watt.

Fazit

Wir hoffen, dass wir alle Fragen beantworten konnten, die sich beim Leser angesammelt haben.

Weiteres Fallmaterial finden Sie wie üblich im beigefügten Video in diesem Artikel. Erfolge!
