Heizbatterien: auswahlhilfe, probleme und lösungen

Was könnte die Heizbatterie sein? Welche Materialien werden zur Herstellung von Heizgeräten verwendet? Was tun, wenn der Heizakku zwischen den Sektionen oder am Liner ausläuft? In unserem Material werden wir versuchen, Antworten auf diese und viele andere Fragen zu finden.

Klassifizierung

Lassen Sie uns herausfinden, durch welche Zeichen moderne Heizbatterien klassifiziert werden können.

Material

Zur Herstellung von Heizgeräten können verwendet werden:

• Gusseisen. Charakteristische Merkmale von Gusseisen-Profilheizkörpern - ein großes Innenvolumen des Profils und erhebliches Gewicht. Die Sprödigkeit von Gusseisen begrenzt den maximalen Arbeitsdruck in der Heizungsanlage auf einen Wert von 9 bis 12 Atmosphären.

Übrigens: Im Normalbetrieb der Zentralheizung übersteigt der Druck im Kreislauf 4 - 4,5 Atmosphären nicht. Für ein Privathaus mit einer autonomen Kontur sind noch geringere Werte typisch - 1,5 - 2 kgf / cm2.

• Stahl. Sein Hauptvorteil ist die mechanische Festigkeit, die es erlaubt, die berechneten Druckwerte nicht zu überschreiten. Der Hauptnachteil ist die Instabilität gegen Korrosion; Das Zurücksetzen des Heizsystems für den Sommer verringert die Lebensdauer der Heizgeräte erheblich.
• Aluminium. Die höchste Wärmeleitfähigkeit des Metalls liegt neben der begrenzten mechanischen Festigkeit. Außerdem bildet Aluminium mit Kupfer ein galvanisches Element; Wenn Aluminiumbatterien verwendet werden, sollte die Heizung nicht mit Kupferrohren verdünnt werden.

Zusammen mit dem Bau eines Metalls, das zum Verkauf steht, können Bimetallprodukte gefunden werden.

Zwei Arten von Bimetallheizungen sind üblich:

1. Profil- oder Vollstahlkühler mit Aluminiummantel. Stahl bietet die höchste Widerstandsfähigkeit gegen Innendruck (einschließlich hydraulischer Stöße), und Aluminium mit seiner hohen Wärmeleitfähigkeit ermöglicht es, das Heizgerät mit Rippen mit großer Oberfläche auszustatten. Einer der Leistungsmeister - der Monolithkühler der russischen Firma Rifar - ist für einen Betriebsdruck von 100 Atmosphären ausgelegt.
2. Kupfer-Aluminium-Konvektoren haben bei kompakten Abmessungen eine hohe Wärmeabgabe. Kupfer ist noch leitfähiger als Aluminium. Der Konvektor ist ein Kupferrohr mit einem Kühlmittel, das auf Aluminiumlamellen gepresst wird.

Zu erwähnen sind noch relativ seltene Exoten: Kunststoffheizkörper sind sperrig, zerbrechlich und können ihre Funktionen bei Temperaturen von nicht mehr als +80 ° C ausführen. Der Arbeitsdruck kann nur 2 kgf / cm2 erreichen; Der Preis solcher Produkte ist jedoch etwas höher als der von Aluminium-Sektionsbatterien.

Als Hauptvorteil erwähnen Hersteller und Verkäufer ein geringes Gewicht der Heizeinrichtung (die im Allgemeinen nur bei Transport und Installation einen gewissen Wert hat).

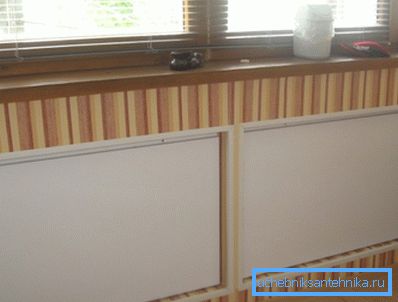

Die sogenannten Keramikbatterien beziehen sich überhaupt nicht auf die Warmwasserbereitung. Hierbei handelt es sich um elektrische Heizgeräte, die den Raum nicht durch Konvektion, sondern durch Wärmeübertragung durch Infrarotstrahlung erwärmen.

Typ

Was sind die Heizgeräte auf dem Design?

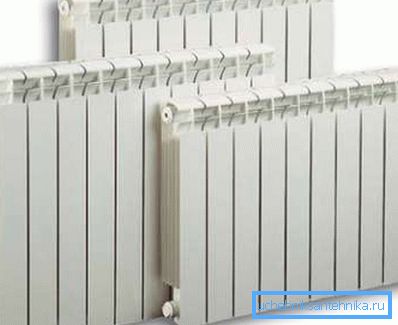

• Abschnittsheizkörper sind Batterien, die in allen Häusern der sowjetischen Bauweise verwendet werden, und ihre moderneren Aluminium- und Bimetall-Pendants. Sie sind praktisch, weil sie das Hinzufügen zusätzlicher Abschnitte ermöglichen, um die Wärmekapazität flexibel zu variieren. Aber die Dichtungen zwischen den Abschnitten verursachen oft Undichtigkeiten.
• Konvektor Im Wesentlichen sind es nur wenige Windungen eines Rohres, auf die Querrippen aufgepresst sind, die die Wärmeübertragung erhöhen. Auf dem Konvektor sind häufig dekorative Abdeckungen und bewegliche Bildschirme installiert, um die Wärmeübertragung zu begrenzen.
• Lamellenheizkörper sind zwei Stahlprofilplatten, die entlang der Kontur geschweißt sind. Das Kühlmittel bewegt sich entlang der Durchgänge zwischen ihnen. Sie nehmen im Raum ein Minimum ein; Eine geringe Zugfestigkeit und eine bescheidene Lebensdauer (bei Haushaltsplatten nur 7 Jahre) machen den Plattenheizkörper jedoch zu einer fragwürdigen Anschaffung.

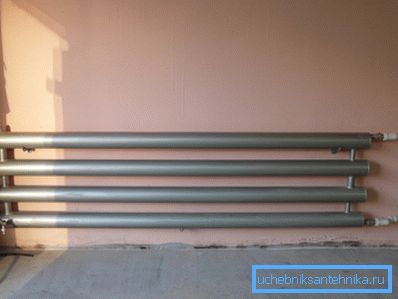

• Register (Röhrenbatterien) sind selbst hergestellte oder werksseitig hergestellte Heizgeräte, bei denen es sich um eine Reihe von horizontalen oder vertikalen Stahlrohren handelt, die durch Brücken mit kleinerem Durchmesser verbunden sind.

Die gemäßigte Oberfläche und die geringe Wärmeleitfähigkeit von Stahl lassen die Register insgesamt recht groß werden; Sie werden normalerweise zum Heizen von Garagen, Werkstätten und Industrieanlagen verwendet.

Abmessungen

Die gebräuchlichsten Batterien zum Erhitzen haben einen Mittenabstand auf der Auskleidung von 500 Millimetern.

Die Reichweite des modernen Marktes ist jedoch nicht auf sie beschränkt.

• Niedrige (bis zu 400 mm) Heizungen werden bei Panoramafenstern und niedrigen Fensterbrettern verwendet.
• Große (800 - 2400 mm) vertikale Abmessungen von Heizkörpern sind erforderlich, wenn eine hohe Heizleistung bei beengten Platzverhältnissen erforderlich ist.

Installationsmethode

Die meisten Heizkörper sind für die Wandmontage ausgelegt. Die Halterung wird mit Dübel mit einer Montagepistole oder Schrauben an der Wand befestigt. Ein Heizkörper benötigt je nach Masse und Anzahl der Abschnitte 3 bis 7 Klammern.

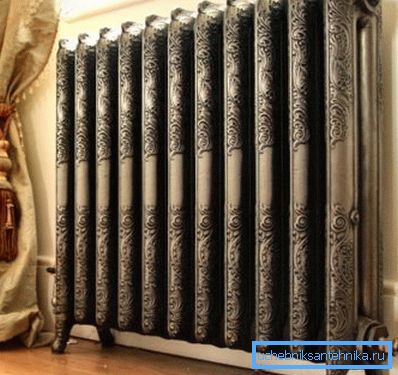

Fußbodenheizungen sind, wie der Name schon sagt, auf einer horizontalen Fläche an den Beinen installiert. Sie sind gefragt, wenn die Wände eine geringe Tragfähigkeit haben (Porenbeton, Rohbau, Geierplatten usw.).

Hersteller

Unter den Herstellern von Heizgeräten sind deutsche und italienische Marken auf dem gesamten Markt der Heiztechnik am höchsten bewertet.

In einigen Fällen ist ihre Präferenz berechtigt: Kermi-Plattenheizkörper aus Stahl sind in der Tat stärker und haltbarer als Stahllamellen aus Stahl. Bei Bimetall- und Aluminiumgeräten sieht das Bild jedoch anders aus.

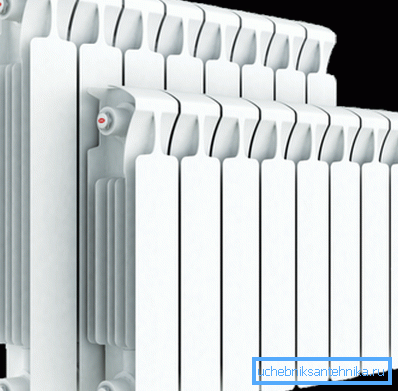

Vergleichen wir die Hauptmerkmale der beiden Heizgeräte: den bereits erwähnten inländischen Rifar Monolith und den italienischen Global Style Plus 500.

Zur Klarstellung: Bei einem monolithischen Heizkörper von Rifar ist die Unterteilung in Abschnitte selbstverständlich bedingt.

Es ist nicht schwer, aus diesen Zahlen Schlussfolgerungen zu ziehen. Das Inlandsprodukt übertrifft den Importanalog in jeder Hinsicht; während es auch 25% günstiger ist. Bei der Auswahl eines Heizgeräts ist es offensichtlich besser, nicht auf die Marke, sondern auf die Eigenschaften zu achten.

Berechnung

Haus

Wie viele Batterien brauche ich, um ein Haus bekannter Größe zu heizen?

Anweisungen zur Berechnung der Gesamtwärmeleistung für einen Raum werden auf die folgende Formel reduziert: Q = V * Dt * k / 860. In dieser Formel ist V das äußere Volumen (in der Größe) des Hauses, Dt ist die berechnete Temperaturdifferenz zur Straße und k ist der Erwärmungskoeffizient.

Wie wird der Parameter Dt berechnet und woher wird k genommen?

Im ersten Fall wird die Differenz zwischen dem Standardwert der Innentemperatur (+18 - +22 С) und der Durchschnittstemperatur der kältesten fünf Tage in der Heizperiode ermittelt. Angenommen, mit einem durchschnittlichen Minimum von -22 und einer im Haus gehaltenen Temperatur von +20 C Dt = 20 - -22 = 42 C.

Im zweiten wird der Koeffizient durch lineare Interpolation aus der folgenden Tabelle abgeleitet:

Für ein gut isoliertes Haus (k = 0,8) mit einem Volumen von 300 m3 und einer durchschnittlichen Minimaltemperatur im Januar von -32 ° C wird der Bedarf an Wärmeleistung in Kilowatt 300 * (20 - -32) * 0,8 / 860 = 14,5 betragen KW

Wohnung

Bei einer Wohnung mit einer Standard-Deckenhöhe (2,5 - 3 Meter) ist es einfacher, die vor einem halben Jahrhundert in SNiPs festgelegte Norm einzuhalten: Ein Kilowatt Wärme entspricht einer Fläche von 10 m2. Wenn die Wohnung eine Fläche von 50 m2 hat - für die Heizung benötigen Sie 5 Kilowatt. Der Wärmebedarf für einen einzelnen Raum wird ähnlich geschätzt.

Heizgeräte

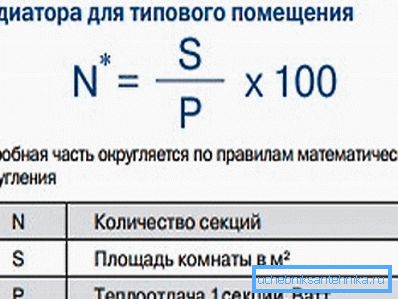

Die Auswahl der Anzahl der Abschnitte mit bekanntem Wärmebedarf wird auf die einfachste Gleichung reduziert: Zum Beispiel können 2 Kilowatt Wärme 10 Abschnitte mit einem Wärmefluss von 200 Watt bereitstellen.

Wo bekomme ich Daten zum Wärmeflussabschnitt? Im Allgemeinen - aus der technischen Dokumentation auf der Website des Herstellers.

Wenn es aus irgendeinem Grund unmöglich ist, können Sie sich auf die folgenden Werte verlassen:

• Gusseisenabschnitt gibt 140-160 Watt;
• Bimetall - 180 Watt;
• Aluminium - 200 Watt.

Technische Fragen

Bei der Installation, Wartung und Reparatur von Heizungsanlagen mit eigenen Händen kann ein Anfänger eine Reihe von Problemen haben, bei deren Lösung wir versuchen zu helfen.

Montage

Welche Rohre sind für den Anschluss von Batterien besser geeignet? In der Zentralheizung - schwarzer Stahl beim Schweißen, verzinktes Gewinde oder gewellte Edelstahlrohre. In einem autonomen System ist es besser, Serienheizungen mit verstärkter Aluminiumfolie aus Polypropylen herzustellen. Die Kollektorverteilung im Boden besteht häufig aus vernetztem Polyethylen.

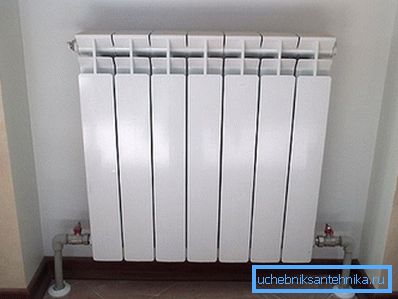

So schließen Sie einen Sektionsheizkörper an die Versorgungsleitung an Bei einer geringen Anzahl von Sektionen (bis zu sieben) wird ein seitlicher Einweganschluss verwendet. Bei einer größeren Anzahl von Abschnitten ist es besser, die Batterie diagonal oder von unten nach unten zu verbinden.

Ist es möglich, eine Batterie auf einem Balkon oder einer Loggia zu installieren? Wie bei jeder Änderung der Versorgungseinrichtungen ist eine Abstimmung mit den Bewohnern und den Heizungsnetzen erforderlich. Im Allgemeinen ist dies nicht möglich: Ein zusätzliches Gerät verringert die Wärmeübertragung der Nachbarbatterien.

Reparieren

Wie entferne ich die alte gusseiserne Batterie, die in den Halterungen installiert ist?

1. Die Steigleitung wird zurückgesetzt.
2. Auf dem Einsatz sind die Sicherungsmuttern und Kühlerstopfen in Reihe abgeschraubt. Bei Widerstand wird der Eyeliner mit einem Haartrockner, einem Brenner oder einer Taschenlampe vorgewärmt.
3. Ein Steckschlüssel schraubt die Kühlermuttern ab.

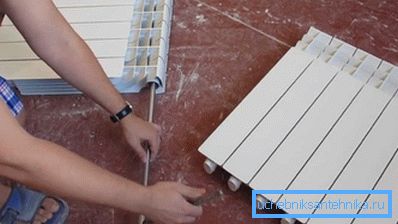

Wie kann ein Abschnittskühler zerlegt werden?

1. Der Kühler misst den Abstand vom Stecker zum entsprechenden Nippel.
2. Der Heizkörperschlüssel wird bis zu dieser Tiefe in die Batterie eingeführt und dreht sich mit Hilfe eines Hebels und nach dem Berühren der Fäden - manuell. Die Richtung des Fadens kann auf dem Korken betrachtet werden, durch den der Schlüssel eingeführt wird.

Wichtig: Zwillingsnippel werden jeweils um ein oder zwei Umdrehungen abgeschraubt. Schrägstellen bricht die Brustwarze.

Warum gibt es ein Leck zwischen den Abschnitten? Dichtungen zwischen den Abschnitten verlieren mit der Zeit ihre Elastizität. Um das Leck zu beseitigen, den Nippel festziehen.

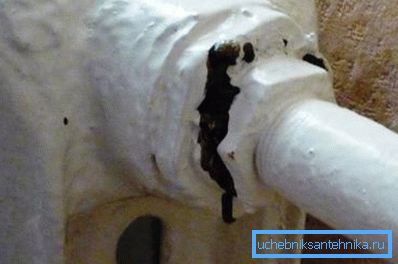

Warum fließt die Batterieverbindung zur Verbindung?

1. Gebrannte Spule an der Sicherungsmutter. Um die Sicherungsmutter zu entfernen, müssen Sie zurückspulen, wenn die Steigleitung fallen gelassen wird.
2. Sgon verrostete den Faden. Der Anschlussbereich wird durch Schweißen oder manuelles Einfädeln geändert.

So reinigen Sie den Kühler vor Verstopfung des Schlamms Das Spülen erfordert einen Spülhahn in der Endkappe. Hierdurch wird das Wasser in den Abwasserkanal eingeleitet, bevor die extremen Abschnitte erhitzt werden. Übrigens, wenn Ihre Batterien laut sind, ist es sehr wahrscheinlich, dass jemand aus den Nachbarn durch das Waschen verwirrt ist.

Was muss man an Innenschuh und Batterie machen?

• Im Stellplatz ist ein Absperrkugelhahn angeordnet.
• Am Rücklaufrohr ist ein Choke (manueller Regler des Geländes) oder ein Thermostat (Thermokopf) montiert.
• Am unteren Anschluss und in den oberen Etagen in Häusern mit unterer Abfüllung befindet sich im oberen Kühlerstopfen ein Entlüfter (ein Mayevsky-Hahn oder ein normaler Wasserhahn).

Wärmemessung

Kann ich einen Zähler auf den Kühler legen? Bei stehender Verdrahtung lohnt es sich einfach nicht: Die Zähler an jeder Heizung reichen nicht nur aus, um 15.000 Rubel für einen Ort zu kosten, sie werden möglicherweise von den Vertretern der Heizungsnetze nicht akzeptiert. Auch Riser und Eyeliner tragen zur Heizung der Wohnung bei.

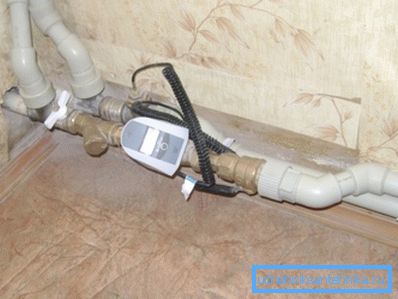

Das Dosiergerät ist nur bei horizontaler Verdrahtung sinnvoll, wenn die Wohnung durch eine Rohrvorlauf- und Rücklaufheizung kommt.

Dekor

Wie verbergen sich Heizungen, Steigleitungen und Liner? Im Idealfall ist es besser, dies überhaupt nicht zu tun. Jedes Gehäuse der Heizbatterie verringert die Wärmeübertragung. Frontplatten für Heizkörper, die die Bewegung von Konvektionsströmungen nicht behindern, können einen Kompromiss darstellen.

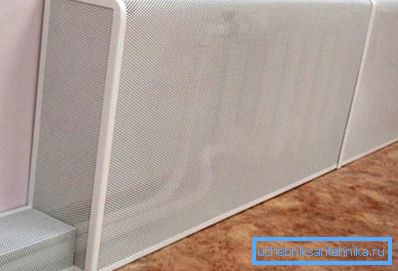

Wenn Sie dennoch eine Abdeckung in voller Größe an der Heizbatterie installieren möchten, sollten Sie einige einfache Regeln beachten.

• Alle Auflagen und Abdeckungen sollten Luft durchlassen.
• Feste Einlegeböden sind nicht zulässig.
• Das gesamte Dekor sollte leicht demontiert werden.

Fazit

Wir hoffen, dass unsere Überprüfung der in diesem Artikel gegebenen Marktangebote und Empfehlungen für den Leser von Nutzen ist. Das beigefügte Video bietet ihm weitere Informationen. Erfolge!
