Heimwerkerheizung: grundlagen für die installation autonomer

Welche Materialien verwenden Sie mit Ihren eigenen Händen? Welche Heizgeräte sollten verwendet werden? Was ist besser als Kühlmittel zu verwenden?

Versuchen wir, diese und einige andere Fragen zu beantworten.

Wärmequelle

Beginnen wir mit der Auswahl des Kesseltyps.

Es wird von zwei Faktoren beeinflusst:

• Einheitspreis für thermische Energie. Es ist klar, dass die Effizienz der Heizung immer Priorität hat.
• Benutzerfreundlichkeit des Kessels. Je seltener Kraftstoff geladen oder gewartet werden muss, desto besser.

Effizienz

Hier ist die Bewertung der Billigkeit der Heizung wie folgt:

1. Gas Die durch Verbrennung gewonnene Kilowattstundenwärme kostet nur 70 Kopeken.

Hinweis: Wir sprechen über einen Erdgasstamm. Gasbehälter oder Gasflaschen erhöhen die Kosten erheblich.

1. Brennholz erhöht die Kosten pro Kilowattstunde Wärme auf 1,1 Rubel.
2. Kohle kostet noch mehr - 1.3.
3. Pellets (gepresstes Sägemehl) - 1,4 - 1,8 U / KW * h.
4. Solarium - 3.2.
5. Strom bei Verwendung von Elektrokesseln aller Art - 3,0 - 4,0, abhängig von den regionalen Stromtarifen.

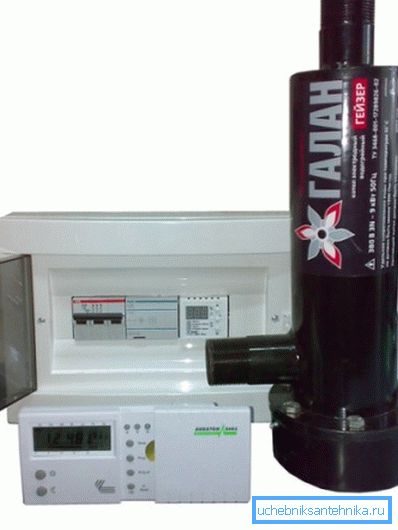

Übrigens: Trotz der Zusicherungen von Herstellern und Händlern liegt der Wirkungsgrad eines direkt beheizten Elektrogeräts bei 100%. Dies folgt direkt aus den Gesetzen der Physik: Ein Gerät, das keine körperliche Arbeit verrichtet, verbraucht die gesamte Energie zum Heizen. Wirtschaftlicher Elektrokessel - ein Mythos.

Verwendbarkeit

Hier wurden die Arten von Heizgeräten in einer anderen Reihenfolge verteilt.

Trotz häufiger Brennstoffladungen, bei denen kein Hauptgas vorhanden ist, wird das Heizen mit Festbrennstoff häufiger mit den eigenen Händen montiert als bei allen anderen Systemen. Der Grund ist genau seine Wirtschaft.

Erhöhen Sie die Autonomie des Systems auf verschiedene Weise.

• Ein fester Pyrolysekessel unterteilt den Verbrennungsprozess im Gegensatz zum Klassiker in zwei Stufen. Zunächst werden Brennholz oder Kohle mit einem begrenzten Luftzustrom und dann unvollständige Verbrennungsprodukte - Kohlenmonoxid und flüchtige Kohlenwasserstoffe - in einer separaten Kammer verbrannt. Durch die flexible Anpassung der Heizleistung kann der Zeitraum zwischen dem Anfeuern auf 10 - 12 Stunden verlängert werden.

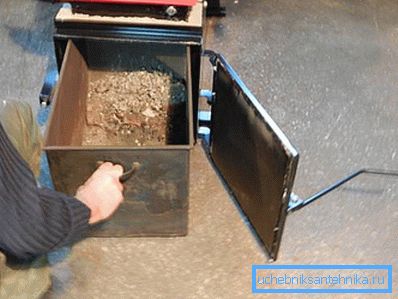

• Im oberen brennenden Kessel wird das volumetrische Feuer, wie der Name schon sagt, von oben gezündet. Die Luftzirkulation ist so organisiert, dass der Strom der Verbrennungsprodukte Asche in den Schornstein leitet. Die Autonomie der besten Kessel dieser Art erreicht einen Tag oder mehr.
• Die Reduzierung des täglichen Anzündens hilft schließlich, den Wärmespeicher in den Kreislauf einzubeziehen - einen massiven wärmeisolierten Behälter mit Kühlmittel. Bei voller Leistung heizt der Boiler das Wasser im Tank drei bis vier Stunden lang; dann wird die gespeicherte energie verwendet, um die temperatur der heizgeräte aufrechtzuerhalten.

Pfeifen

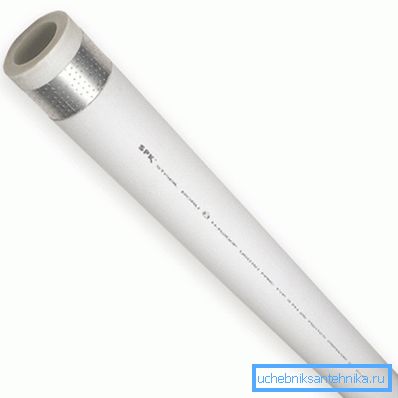

Anstatt alle Materialien, die in autonomen Systemen verwendet werden, aufzulisten, geben wir uns sofort die optimale Lösung vor - aluminiumverstärktes Polypropylen.

Warum genau er?

• Dieses Material ist gegen alle Alternativen billig.
• Der Widerstand der Rohrhydraulik ist minimal und steigt während des Betriebs nicht an: Eine glatte Polymeroberfläche unterliegt keiner Erosion und wird nicht mit Sedimenten überwachsen. Zum Vergleich: Ein neues Stahlrohr kann sich im Wasserdurchfluss um den Faktor 200 oder mehr vom alten unterscheiden.
• Die Ressource mit typischen autonomen Systemparametern (Druck 1,5 - 2,5 kgf / cm2, Temperatur 55 - 75 ° C) wird auf mindestens 50 Jahre geschätzt.

Warum wird verstärktes Polypropylen bevorzugt?

1. Kombimaterial ist beim Bruch etwas stärker. Bei gleicher Wandstärke beträgt der maximal zulässige Druck für monolithisches Polypropylen 20 Atmosphären, für verstärkte - 25.

Nützlich: Der Arbeitsdruck der Rohrleitung ist in der Kennzeichnung angegeben. Es enthält die Symbole der Form PN * (Druck in kgf / cm2) und PP- * (Materialart: R ist statistisches Copolymer, B ist Copolymer, H ist Homopolymer).

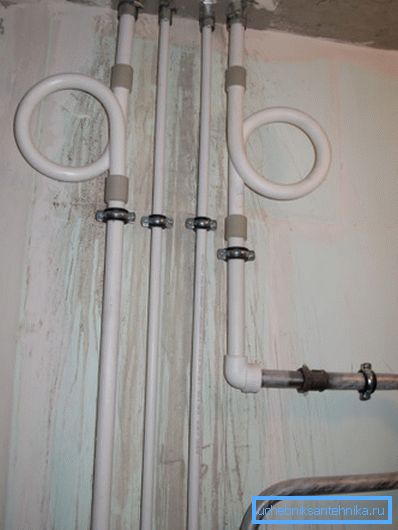

1. Was noch wichtiger ist, die Aluminiumverstärkung reduziert den Koeffizienten der plastischen Dehnung während des Erhitzens drastisch. Bei einer großen Länge von geraden Abschnitten ist die Dehnung jedoch immer noch spürbar. Deshalb sind sie mit Kompensatoren für Heizungssysteme (U-förmige oder Ringbögen des Rohrs) ausgestattet.

Heizkörper

Anweisungen für die Auswahl von Heizkörpern für autonome Heizungssysteme für Wohngebäude sind ebenfalls unkompliziert. Es ist besser Aluminiumsektionsheizkörper zu verwenden.

Ursachen:

• Billigkeit Abschnitt Kosten beginnt bei 280 Rubel.
• Attraktives Erscheinungsbild, das in jedes Raumdesign passt.
• Hohe Wärmeübertragung auf die Strecke (bis zu 210 Watt bei einer Achsgröße von 500 mm) aufgrund des entwickelten Flossens und der hohen Wärmeleitfähigkeit von Aluminium.

Alle Nachteile von Aluminium - geringe mechanische Festigkeit und die Fähigkeit, galvanische Dämpfe mit Kupfer zu bilden - sind in unserem Fall unerheblich. Ein hydraulischer Stoßdämpfer, der einen Kühler zerstören kann, ist einfach nirgendwohin zu bringen - wie Fremdmetalle in einem geschlossenen Kreislauf.

Bei der Berechnung der Heizleistung eines Heizgeräts für einen Raum mit hochwertiger Außenisolierung ist der einfachste Weg, sich auf ein halbes Jahrhundert SNiP zu konzentrieren, 100 Watt Wärme pro Quadratmeter.

Zusätzliche Komponenten

Welche Komponenten für Heizungsanlagen werden neben dem Kessel, den Rohren und den Batterien in einem autonomen Kreislauf verwendet?

• Der Ausgleichsbehälter kompensiert eine Zunahme des Kühlmittelvolumens beim Erwärmen. Sein Volumen beträgt ungefähr 10% des Gesamtvolumens der Kontur.

Tipp: Bei einem ausgeglichenen Heizungssystem kann die Wassermenge mit einer Rate von 13-15 Litern pro Kilowatt Heizleistung grob geschätzt werden.

• Das Sicherheitsventil entlastet den Überdruck, wenn der Ausdehnungsbehälter überläuft.
• Der Zweck der automatischen Entlüftung ergibt sich aus ihrem Namen: Sie ermöglicht dem System, Luftstecker im automatischen Modus zu entfernen.
• Ein Manometer (seltener ein Thermomanometer) dient zur visuellen Überwachung der Systemparameter.
• Eine Zirkulationspumpe zirkuliert das Kühlmittel.

Seltsamerweise: Die oben aufgelisteten Grundelemente des Kesselbandes werden oft direkt in seinem Körper platziert. Zunächst geht es um Elektro- und Gasgeräte.

Neben den erforderlichen Elementen kann der Heizkreislauf Folgendes umfassen:

• Jumper mit Kaltwassersystem mit einem Ventil, das es blockiert. Dadurch wird der Kreislauf wieder aufgefüllt.

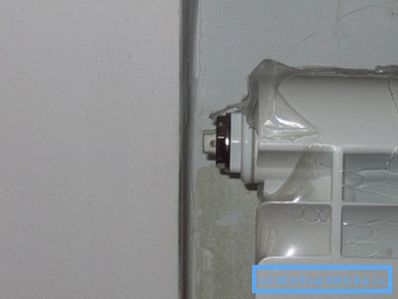

• Vozdushniki (zapft Mayevsky oder gewöhnliche Wasserhähne) an den oberen Punkten des Stromkreises - in Heizkörpersteckern oder an den Steckbrücken zwischen Heizgeräten.

• Absperrventil für den Durchfluss jedes Kühlers.
• Drosseln oder Thermoköpfe am Rücklaufanschluss von Heizgeräten, mit denen der Wärmeübergang eingestellt oder das System abgeglichen werden kann.
• Zurücksetzen, damit Sie den Stromkreis vollständig trocknen können.

Wärmeträger

Der gebräuchlichste Wärmeträger ist klares Wasser.

Technisches Wasser für die Heizungsanlage hat jedoch einige gravierende Nachteile:

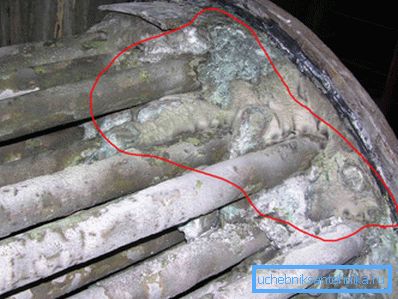

1. Der darin enthaltene Kalk fällt als Ablagerungen auf den Kesselwärmetauscher, beeinträchtigt dessen Wärmeübertragung und verringert das Lumen der Rohre.

1. Wenn die Heizung im Winter zum Stillstand gezwungen wird (ein typischer Fall ist der Wegfall einer Füll- oder Zuleitung zu den Ventilen), wird das in den Heizkörpern steckende Wasser in wenigen Stunden zu Eis - mit entsprechenden Folgen für Heizgeräte und Rohrleitungen. Natürlich, wenn Sie nicht das Heizen des Hauses mit alternativen Mitteln oder die vollständige Entleerung des Kreislaufs unter Verlust des gesamten Kühlmittels organisieren.

Das erste Problem wird durch das Eingießen des Destillats vollständig gelöst. Destilliertes Wasser im Heizungssystem skaliert prinzipiell nicht. Oft wird die Aufbereitung von Wasser - die Entfernung von Kalziumverbindungen daraus - zum Sieden (Salzniederschlag) oder durch einen herkömmlichen Krugfilter geführt.

Wenn Sie den Kreislauf nicht abtauen möchten, können Sie nur Frostschutzmittel verwenden. In dieser Funktion ist es besser, eine wässrige Lösung von Propylenglykol zu verwenden: Sie ist nicht chemisch aggressiv und nicht toxisch.

Wie gießt man Wasser oder anderes Kühlmittel in einen geschlossenen Kreislauf?

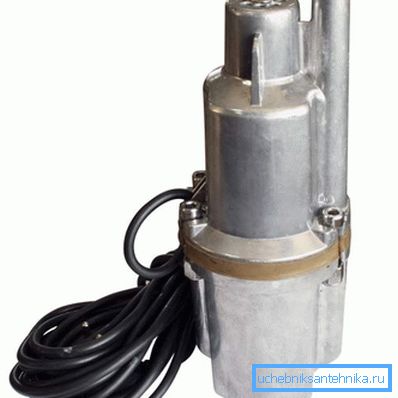

Der einfachste Weg ist die Verwendung einer kostengünstigen Vibrationspumpe (Kid oder Streamlet) zum Befüllen des Systems. Sein Auslassnippel ist mit einem Schlauch an einen beliebigen Torstromkreis angeschlossen. Die Pumpe selbst wird in einen Eimer oder Tank mit Kühlmittel getaucht. Wenn der Tank leer wird, wird das Kühlmittel kontinuierlich hinzugefügt. Der Druck im System wird vom Messgerät gesteuert.

Nützlich: Vor dem Befüllen des Systems muss die Luftkammer des Ausgleichsbehälters mit einer normalen Fahrradpumpe aufgepumpt werden. Der Ladedruck sollte dem hydrostatischen Druck im Kreislauf entsprechen (1 kgf / cm2 pro 10 Meter Wassersäule). Wenn sich der obere Punkt der Kontur 5 Meter über dem Ausdehnungsgefäß befindet, beträgt der Ladedruck des Behälters 0,5 kgf / cm2.

Fazit

Wir hoffen, dass unsere Empfehlungen dem Leser bei der Planung und Installation eines eigenen Heizsystems helfen werden. Das beigefügte Video bietet ihm weitere Informationen. Erfolge!
