Gussradiatoren: vor- und nachteile, verbindung, beseitigung

Wie gut sind moderne Gussradiatoren mit alternativen Lösungen? Wann ist es sinnvoll, sie bei der Installation des Heizungssystems zu verwenden? Wie viel servieren sie und wie viel Wärme gibt es? In unserem Artikel werden wir versuchen, diese und viele andere Fragen zu beantworten.

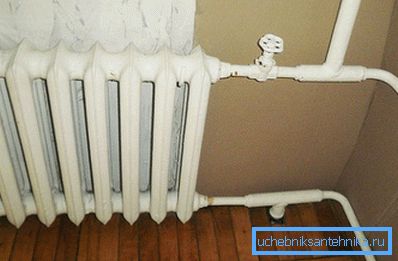

Roheisenbatterien sind wahrscheinlich jedem bekannt, der in einem von den Sowjets gebauten Haus aufgewachsen ist.

Stärken und Schwächen

Lassen Sie uns zunächst gusseiserne Heizkörper mit anderen Heizgeräten vergleichen, die auf dem modernen Markt mit ihnen konkurrieren. Wie hängen also ihre grundlegenden technischen Eigenschaften zusammen?

Gerätetyp Betriebsdruck, kgf / cm2 Betriebstemperatur, C Heizleistung, Watt / Abschnitt
Gusseisen 9 130 160
Stahlrohr (Register) 25 150 120
Aluminium 16 110 200
Bimetall (Aluminium + Stahl) 25 130 180

Bitte beachten Sie: Die Werte sind ziemlich willkürlich. Die Verteilung der Eigenschaften zwischen realen Geräten ist auf die Größe des Abschnitts, die Dicke seiner Wände und die Fläche der Lamellen zurückzuführen.

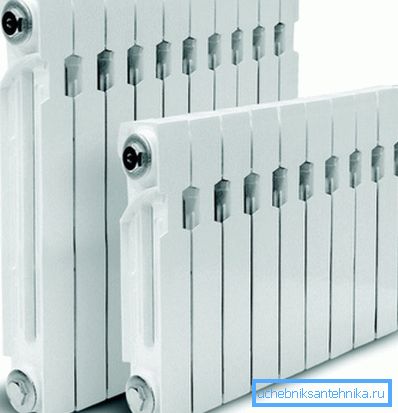

Eine große Flossenfläche erhöht die Wärmeübertragung.

Wie leicht zu erkennen ist, sind die Eigenschaften von Gusseisenbatterien nicht beeindruckend: Eine relativ durchschnittliche Wärmeübertragung steht neben einer geringen mechanischen Festigkeit. Versuchen wir, die Vor- und Nachteile von Gussradiatoren hervorzuheben.

Pros

  • Korrosionsbeständigkeit (einschließlich elektrochemisch). Gusseisen verträgt einen längeren Kontakt mit feuchter Luft oder mit Sauerstoff gesättigtem Wasser. Außerdem bildet es mit keinem der in den Heizkreisläufen verwendeten Metalle Elektroplattierungspaare. Zum Vergleich: Stahlregister tolerieren den Abfluss von Heizungsanlagen für den Sommer nicht. Aluminium wird in einem gemeinsamen Stromkreis mit Kupferrohren oder Formstücken aktiv zerstört.
  • Haltbarkeit. Die von den Herstellern angegebene Lebensdauer von Gussheizkörpern beträgt mindestens 25 Jahre; Die ältesten gusseisernen Heizgeräte befinden sich bereits im zweiten Jahrhundert. In der Regel ändern sich die ästhetischen Anforderungen oder der abschnittsweise komprimierte Schlamm als Motiv, um sie zu ersetzen, was durch gewöhnliches Waschen schwer zu entfernen ist.
Die ältesten Gussradiatoren sind das zweite Jahrhundert.
  • Geringer hydraulischer Widerstand. Die Kollektoren und Kanäle der Sektionen sind breit genug, um das durchfließende Wasser nicht mit minimalem Druck zu verzögern. Aufgrund dieser Eigenschaft können Heizsysteme mit Gussradiatoren nicht nur mit Zwangs-, sondern auch mit Naturumlauf arbeiten - aufgrund der Konvektion des vom Boiler erhitzten Wassers.
  • Die große Masse und das feste innere Volumen des Abschnitts sorgen für eine erhebliche thermische Trägheit des Systems.. Nach dem Aufwärmen kühlt sich die Kontur langsam genug ab. Diese Eigenschaft ist sehr nützlich, wenn ein Festbrennstoffkessel verwendet wird: Der Temperaturabfall im Raum zwischen dem Anzünden ist minimal.
  • Schließlich ist der Preis für ein inländisches Eisenteil deutlich niedriger., als Stahl oder Bimetall und etwa auf dem gleichen Niveau wie Aluminium.

Zur Klarstellung: Die Produktion von Gussradiatoren wird sowohl in Russland selbst als auch in den Nachbarländern etabliert. Logistik und Zölle können das Gleichgewicht der realen Preise in die eine oder andere Richtung verschieben.

Cons

  • Gusseisen ist relativ zerbrechlich. Er hat nicht nur Angst vor einem hohen Innendruck, sondern auch vor mechanischen Einwirkungen. Dies bedeutet jedoch zumeist hohe Anforderungen an die Ladeausrüstung.

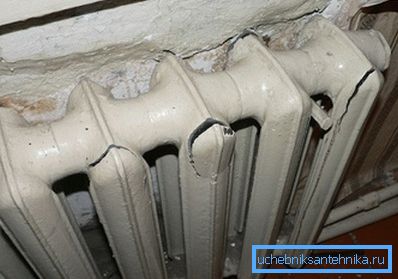

Folgen des Wasserschlags.
  • Die beachtliche Masse und das innere Volumen der Sektionen haben eine Rückseite: Batterien stellen hohe Anforderungen an die Befestigungsqualität und können ausschließlich an der Hauptwand montiert werden.
  • Das Aussehen moderner Gusseisenbatterien ist weit entfernt von den unbeholfenen sowjetischen Produkten, aber immer noch deutlich schlechter als Aluminium- oder Bimetall-Heizvorrichtungen.

Wiegen Sie die Vor- und Nachteile

Gusseisenbatterien sind ideal für einen Stand-Alone-Kreislauf mit Festbrennstoffkessel. Die Beheizung eines Gartenhauses mit Gusseisenheizkörpern ist eine großartige Idee, aber ich möchte vor ihrer Verwendung in Zentralheizungsanlagen warnen, obwohl Gusseisen seit langem in dieser Funktion eingesetzt wird.

Verbindung

Beschläge

Wie verbinde ich eine gusseiserne Batterie mit eigenen Händen? Herkömmlicherweise werden Verbinder für die Verwendung von Heizungen an Auskleidungen verwendet. Die Verbindung wird durch einen Kühlerstecker und eine Sicherungsmutter sichergestellt. Die Dichtigkeit der Verbindung verleiht dem Wickel-Sanitärflachs (vorzugsweise mit Farbe oder Silikondichtungsmasse).

Verbindung auf den Schienen.

Die Installationsanweisungen für den Kühler lauten wie folgt:

  1. Die Sicherungsmutter und der Stopfen werden nacheinander auf die langen Gewinde der Hülsen geschraubt;
  2. Der Kühler ist so aufgehängt, dass die Auskleidungen koaxial zu ihren Kollektoren liegen und um 2 - 3 Zentimeter in sie eindringen.
  3. Korken werden mit einem Liner aufgewickelt und angetrieben, der in die Gewinde des äußeren Abschnitts geschraubt wird.
  4. Dann werden sie durch die Sicherungsmuttern festgezogen - natürlich auch beim Wickeln.

In letzter Zeit wurden jedoch für die Installation von amerikanischen Frauen häufiger Gebrauch - abnehmbare Beschläge mit Überwurfmuttern.

Verbindung zum Amerikaner.

In diesem Fall sieht die Installation anders aus:

  1. Kran mit einem auf dem Liner montierten Koaxialkollektorakku.
  2. Mate American wird durch den Durchgang in den Kühlerstecker geschraubt.
  3. Die Überwurfmutter wird mit mäßiger Kraft mit einem Schraubenschlüssel angezogen und festgezogen.

Nützliches

Bei der Installation ist es hilfreich, sich einige Dinge zu merken.

Der Wirkungsgrad von Gusseisenheizkörpern (nennen wir das Verhältnis der tatsächlichen Wärmeleistung zum Typenschild) ist bei folgenden Anschlussdiagrammen maximal:

  • Mit der Anzahl der Abschnitte bis zu 10 Seiten;
  • Mit der Anzahl der Abschnitte über 10 - Diagonale.

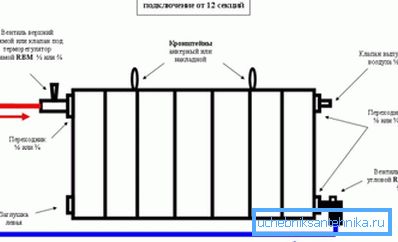

Diagonale Verbindung.

Die Verschlammung der Batterie kann vermieden werden, indem die Batterie in einem Bottom-Up-Muster angeschlossen wird. Durch die kontinuierliche Bewegung des Kühlmittels durch den unteren Sammler kann sich kein Sediment darin befinden. In anderen Fällen empfiehlt es sich, den unteren Blindstopfen mit einem Spülhahn zu versehen.

Bitte beachten Sie: Dies gilt für die Fälle, in denen Gussheizungen im DH-System arbeiten. Im autonomen Kreislauf werden alle Suspensionen schnell in einem Schlammbehälter gesammelt und bereiten in Zukunft keine Probleme.

Übrigens zur angegebenen Leistung: Die Hersteller geben ihre Werte für das Temperaturdelta zwischen dem Kühlmittel und der Luft in einem beheizten Raum bei 70 Grad (zum Beispiel 90/20 ° C) an. Die doppelte Verringerung des Deltas hat, wie leicht zu erraten, einen zweifachen Abfall der Wärmeübertragung zur Folge.

Intersectional Lecks

Das Hauptproblem von Gusseisenbatterien sind Querschnittslecks. Paronitische Dichtungen zwischen den Abschnitten nach zahlreichen Erwärmungs- und Abkühlungszyklen (und der damit einhergehenden Ausdehnung und Kontraktion der Abschnitte) verlieren ihre Elastizität, und beim nächsten Absinken der Temperatur an einem der Kollektoren wirkt Feuchtigkeit

Durchtretende Leckage: Schauen Sie im Frühjahr auf alle Batterien des Landes.

Das Problem wird auf drei Arten gelöst:

  • Heizsystem für den Sommer zurücksetzen. Die Lebensdauer von Gusseisenkühlern durch Kontakt mit feuchter Luft wird fast nicht verringert.
  • Problemnippel zum Anziehen. Dazu wird bei abgenommenem Stromkreis ein Blindstopfen des Kühlers geöffnet und durch diesen ein Kühlerschlüssel in den Kollektor eingeführt - ein Stahlstab, der an einem Ende abgeflacht ist. Der Nippel dreht sich gegen den Uhrzeigersinn (auf der Seite des Blindstopfens bleibt der Faden immer links).
  • Bei einer großen Anzahl von Lecks wird der Kühler vollständig ausgetauscht, wobei alle Dichtungen ersetzt werden. In Abwesenheit von kommerziell erhältlichen paronitovyh Produkten können Dichtungen von einer unerwünschten Autokamera geschnitten werden.

Nach jeder Druckentlastung wird die Gussbatterie zwangsläufig mit einer Handpumpe auf Druck oder Druck geprüft.

Wie ist der Druck von Druckgusskühlern in der häuslichen Umgebung? In der Regel etwas mehr Druckkreislauf. Für ein autonomes System sind 3 kgf / cm2 ausreichend, für DH ist es wünschenswert, Tests bei 6 kgf / cm2 durchzuführen.

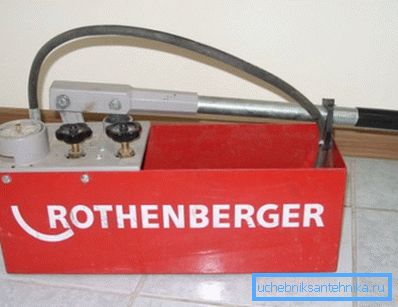

Auf einem Foto - die Handpumpe zur Druckprüfung.

Fazit

Wie Sie sehen, sind Heizkörper aus Gusseisen trotz ihres Alters in modernen Heizsystemen gefragt. Das Video in diesem Artikel hilft dem Leser, mehr über seine Funktionen zu erfahren. Erfolge!
