Geschlossene und offene heizsysteme: merkmale

Wenn Sie keine Warmwasserversorgung anschließen müssen, ist es Ihnen wahrscheinlich egal, um welche Art von Heizungssystem es sich handelt - offen oder geschlossen (außer für akademische Interessen). Die offene Ansicht ist jedoch am einfachsten und unabhängig.

Die Zirkulation des Kühlmittels kann hier aufgrund des erhöhten Drucks am Ausgang des Kessels auf natürliche Weise nach den Gesetzen der Thermodynamik erfolgen, kann aber auch erzwungen werden. Lassen Sie uns die Unterschiede, die positive und die negative Seite näher betrachten. Außerdem zeigen wir Ihnen einen themenbezogenen Videoclip.

Besonderheiten

Offenes System

Hinweis Bei einem offenen Heizsystem handelt es sich um einen nicht hermetisch geschlossenen Ausdehnungsbehälter. Folglich verdampft Wasser und wird von außen (Brunnen oder zentrale Wasserversorgungssysteme) in das Heizungssystem gegeben.

In offenen Systemen wird die Umwälzpumpe in der Regel nicht verwendet. Daher ist der Betrieb nicht von Energiequellen von Drittanbietern abhängig - Stromleitungen oder Dieselgenerator (Vergaser). Trotzdem verbietet die Anweisung in keiner Weise ein Eintauchen der Pumpe in die Rücklaufleitung am Kessel, wodurch die Effizienz eines Festbrennstoffkessels, Ofens oder Kamins mit Wassermantel um etwa die Hälfte erhöht wird.

Ein sehr wichtiger Unterschied eines solchen Systems besteht jedoch darin, dass es autonom ohne Strom oder Erdgas funktionieren kann und in Bereichen installiert werden kann, die vollständig von jeglicher Kommunikation getrennt sind.

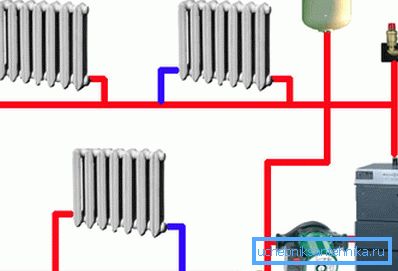

In Anbetracht der Tatsache, dass Wasser in einem offenen System relativ langsam zirkuliert (die klassische Version - ohne Hilfspumpe), werden die Heizungsrohre mit einem großen Durchmesser von mindestens 40 mm ausgewählt, da die Möglichkeit einer allmählichen Erwärmung gewährleistet ist, um Schäden zu vermeiden.

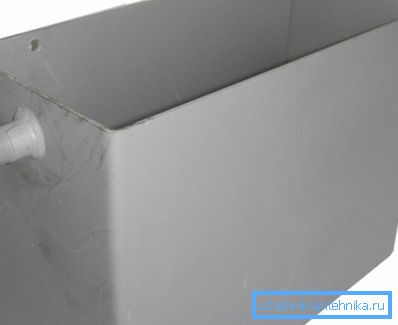

Außerdem sollte der Ausgleichsbehälter aus Stahl oder Kunststoff auf jeden Fall oberhalb des Heizkreislaufs angeordnet sein, um sicherzustellen, dass die Anlage mit Wasser aus diesem Behälter gefüllt wird.

Bei solchen Konturen ist die Neigung der horizontalen Rohre obligatorisch - dies ist erforderlich, um eine normale Zirkulation des Kühlmittels zu ermöglichen. Berechnungen zufolge sollte eine solche Steigung 0,01% des Kühlmittelzufuhrpunkts am Kessel betragen. Diese Option ist jedoch ziemlich schwer zu berechnen. Bei der Installation ist es wesentlich einfacher, eine Steigung von etwa 8 bis 10 mm pro Meter zu messen.

Die Vor- und Nachteile eines offenen Systems

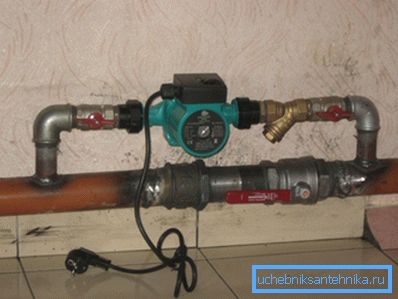

• Der Hauptvorteil eines offenen Heizsystems ist seine absolute Unabhängigkeit von Energiequellen von Drittanbietern, dh es kann sowohl mit ihnen (beim Anschließen einer Umwälzpumpe) als auch ohne diese funktionieren, wenn die Umwälzpumpe nicht aktiviert ist. Das heißt, wenn Sie den Zwangsumlauf starten möchten, schließen Sie das Ventil, das sich zwischen der Bypassleitung (siehe Foto oben), dem Wasserfluss und der Pumpe befindet, durch die Hilfspumpe. Wenn keine Elektrizität vorhanden ist, öffnet dieses Ventil, ist jedoch beim Hub vor der Pumpe blockiert, und das Kühlmittel zirkuliert auf natürliche Weise weiter.
• Ein solches System kann leicht an den Kessel angeschlossen werden, da hier beispielsweise kein Spezialwissen erforderlich ist, beispielsweise bei der Installation einer Elektro- oder Gasanlage. Hier kann sogar ein Ziegelofen mit Wasserbehälter als Boiler verwendet werden.
• Brennstoff kann hier nicht nur Kohle und Brennholz, sondern auch verschiedene organische Abfälle in trockener Form, die sich im Haushalt befinden können, dienen.
• Der Hauptnachteil des offenen Systems ist das Erfordernis, das Wasser abzulassen, wenn der Kessel zum Anhalten gezwungen werden muss, und auch die Erwärmung des Kreislaufs, der eher langsam, wenn auch gleichmäßig ist, wird erwärmt.
• Frostschutzmittel kann nicht für das Kühlmittel verwendet werden, außerdem ist es ständig erforderlich, den Flüssigkeitsstand im Ausgleichsbehälter mit niedrigem Wirkungsgrad zu überwachen.
• Wenn sich ein Verkehrsstau bildet, besteht eine große Gefahr - es ist extrem schwierig, Luft auf natürliche Weise aus dem Kreislauf zu entfernen. Dazu muss künstlicher Druck erzeugt werden. Dazu wird Wasser in das System gepumpt.

Geschlossenes System

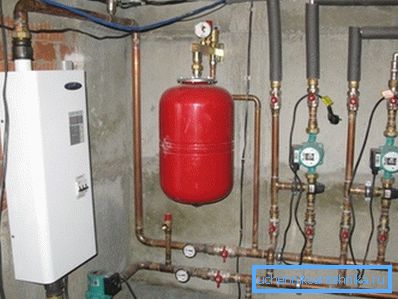

Hinweis Der Hauptunterschied des geschlossenen Typs des Heizungssystems ist die Dichtheit aller seiner Komponenten, und das Verdampfen von Wasser ist hier völlig ausgeschlossen. Die Zirkulation des Kühlmittels in geschlossenen Kreisläufen ist nur als Zwangsumwälzpumpe (Zirkulationspumpe) möglich. Das gesamte System besteht aus einer Heizung, Rohren, Heizkörpern (Fußbodenheizung) und einem Ausgleichsbehälter.

Wenn der Druck des Kühlmittels im Kreislauf über die Norm steigt, wird das Durchflussventil im Ausgleichsbehälter aktiviert und die überschüssige Flüssigkeit strömt dort, wodurch der Gesamtdruck stabilisiert wird.

Wenn die Wassertemperatur abfällt, fällt der Druck, aber die Umwälzpumpe stellt den Mangel wieder her und pumpt automatisch die erforderliche Wassermenge, um den gewünschten Wert zu erreichen. Im Allgemeinen hat die Brennstoffausrüstung hier die Funktion der Entlüftung.

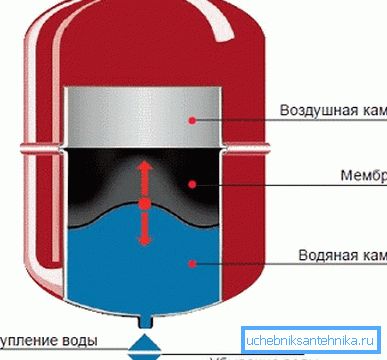

Ein sehr wichtiger und grundlegender Knoten für die Entlüftung ist der Ausdehnungsbehälter, der aus zwei Hälften besteht (dies ist im oberen Bild zu sehen), die mit den Rändern aufgerollt sind. In diesem Behälter befindet sich eine Membran oder Membran, die aus hitzebeständigem Gummi besteht.

Der Tank enthält eine bestimmte Menge Gas, meistens Stickstoff (wenn vom Hersteller gepumpt), es kann sich jedoch auch um gewöhnliche Luft handeln, die sich dort gegebenenfalls ansammelt.

Im Inneren ist der Tank durch die Membran in zwei Kammern unterteilt - in einem davon befindet sich Stickstoff oder Luft und im anderen - der überschüssige Wärmeträger, der dort durch ein Sicherheitsventil unter Druck gedrückt wird, während die beiden Medien nicht miteinander in Kontakt kommen. Wenn die Flüssigkeit abkühlt, fällt der Druck im Tank und das Gas aus dem anderen Abteil wird durch die Gummimembran zurückgedrängt.

Vor- und Nachteile eines geschlossenen Heizsystems

• Zu den Vorteilen geschlossener Heizsysteme zählen eine recht bequeme Installation (der Tank kann an beliebiger Stelle oberhalb und unterhalb des Kreislaufs installiert werden), und es ist nicht erforderlich, den Wasserstand ständig zu überwachen.
• Um ein solches System vor dem Auftauen zu schützen, ist es möglich, Frostschutzmittel zu verwenden. Die Raumtemperatur kann durch Erhöhen oder Verringern des Flüssigkeitsvolumens im Heizkreislauf reguliert werden, während der Druck unabhängig eingestellt werden kann.
• Eine zusätzliche Heizquelle kann an das System angeschlossen werden, d. H. Ein Backup-Kessel, und solche Kessel können gleichzeitig betrieben werden.
• Aufgrund der fehlenden natürlichen Verdunstung muss keine externe Quelle (Brunnen oder zentrale Wasserversorgung) zugeführt werden.
• Es gibt jedoch eine Reihe von Nachteilen, zum Beispiel hängt der ununterbrochene Betrieb des Kessels direkt von der Elektrizität für den Betrieb der Umwälzpumpe ab, außerdem haben die Heizgeräte einen hohen Preis.
• Außerdem kann es zu Problemen bei der Platzierung des Ausgleichsbehälters kommen - er ist zu 30 bis 60% mit Kühlmittel gefüllt, während der kleinste Prozentsatz auf große Behälter fällt, deren Volumen mehrere tausend Liter betragen kann. Bei autonomen Schaltungen ist dieses Problem jedoch nicht relevant.

Fazit

Jedes der oben genannten Systeme, Sie können mit bestimmten Fähigkeiten Ihre eigenen Hände montieren. In einem Fall und in einem anderen Fall ist es jedoch sehr wichtig, die Leistung des Kessels richtig zu bestimmen, was für einen bestimmten Raumbereich ausreichend ist.
