Flächenheizkörper - das gerät und die funktionen

Heizungsheizkörper sind ein extrem wichtiges Element jeder Heizungsanlage, da sie die Beheizung des umgebenden Raums durchführen. Daher muss die Auswahl dieser Heizgeräte verantwortungsvoll angegangen werden und ihre Merkmale und Typen müssen im Voraus bekannt sein.

In diesem Artikel werden die Geräte- und technischen Parameter einer der häufigsten Konstruktionen - Plattenheizkörper - berücksichtigt.

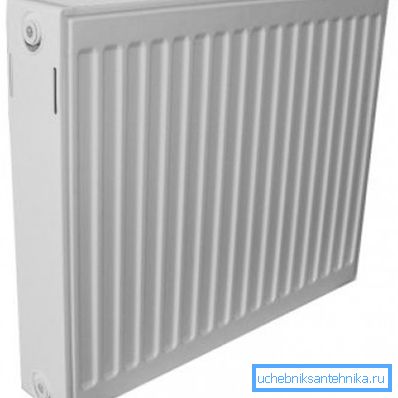

Merkmale der Flächenheizkörper

Allgemeine Informationen

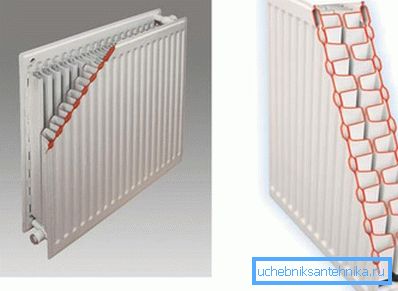

Das wichtigste strukturelle Merkmal von Heizgeräten dieser Klasse ist das Fehlen traditioneller Profile, stattdessen ist die Vorderseite in Form einer massiven Platte ausgeführt. Letzteres ist aus zwei Stahlblechen zusammengesetzt, die durch Pressen die notwendige Form annehmen. In sie sind insbesondere Kanäle für den Wärmeträger eingeprägt.

Beim Schweißen von zwei gestanzten Platten wird eine dünne Platte gebildet, deren Dicke kaum einen Zentimeter überschreitet. Der Kühler kann aus einem oder mehreren solchen Paneelen bestehen. Diese Konstruktion hat viele Vorteile, gleichzeitig aber auch einige Nachteile, die wir im Folgenden betrachten

Im Vergleich zu herkömmlichen oder bimetallischen Heizkörpern ist die Kapazität von Stahlplatten gering. Aufgrund dessen führt das Heizsystem zu einer schnellen Zirkulation des Kühlmittels und folglich zu einer fast sofortigen Erwärmung.

Bereits nach 10 - 15 Minuten heizt die Flächenheizung den Raum. Diese Funktion hat jedoch auch einen Nachteil: Die Kühler kühlen ab, wenn das System ausgeschaltet wird, sobald sie sich erwärmen.

Ein wichtiges Merkmal dieser Konstruktion ist außerdem die Konvektion von Luft, obwohl dies nur für Heizkörper gilt, die aus mehreren Platten bestehen. Dieses Merkmal wird durch das Vorhandensein von Luftkanälen realisiert, die sich zwischen den Kanälen für das Kühlmittel befinden.

Infolgedessen heizt sich das Gerät nicht nur durch Abstrahlen von Wärmeenergie aus dem Gehäuse auf, sondern auch durch die Zirkulation von Wärmeluft im Raum. Dadurch kann die Designeffizienz 75 Prozent erreichen.

Trotz der Tatsache, dass die Platten für Heizkörper aus hochwertigem Qualitätsstahl bestehen, sind sie so ausgelegt, dass sie bei niedrigem Druck im System (nicht mehr als zehn Atmosphären) und einer Kühlmitteltemperatur bis zu 110 Grad Celsius arbeiten. Aus diesen Gründen werden sie normalerweise in privaten und mehrstöckigen Landhäusern eingesetzt.

Da in Zentralheizungssystemen der Druck über zehn Atmosphären liegt, werden in den Wohnungen Plattenbatterien nur bei der Anordnung autonomer Heizsysteme installiert.

Beachten Sie! Der Einsatz von Flächenheizkörpern in einer Zentralheizung ist nicht nur wegen des hohen Drucks, sondern auch aufgrund eines verschmutzten Kühlmittels unmöglich. Schmale Kanäle verstopfen schnell und das Gerät fällt aus. Um unter solchen Bedingungen zu arbeiten, ist es besser, Bimetallstrahler zu verwenden.

Verdienste

Die Vorteile von Batterien dieses Typs sind ziemlich groß. Nachfolgend geben wir die wichtigsten an:

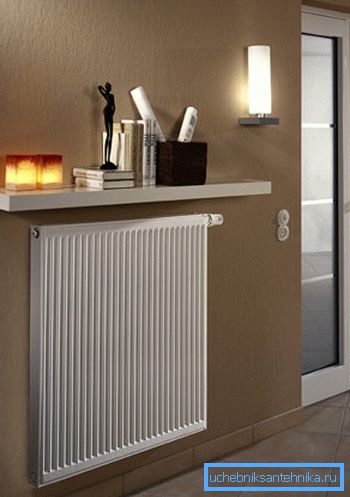

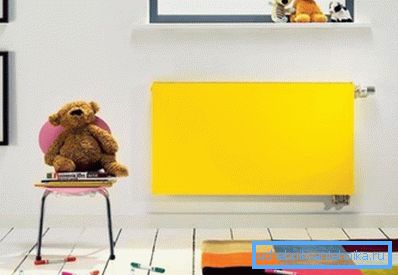

• Ordentlich, ziemlich einfach, aber gleichzeitig stilvolles Design. Moderne Geräte, die bei der Herstellung dieser Geräte verwendet werden, ermöglichen es Ihnen, Produkte in verschiedenen Stilen zu produzieren, von klassisch bis minimalistisch.

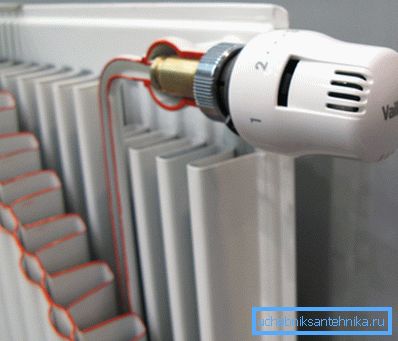

• Die Möglichkeit, den Erwärmungsgrad des Geräts einzustellen, weil die Produkte in der Regel mit allen Arten von elektronischen oder mechanischen Geräten ausgestattet sind.
• Erhöhter Wärmeübergang - wie bereits erwähnt, kann die Anwendung des Konvektionsprinzips den Wirkungsgrad erheblich steigern.

• Der Preis ist deutlich niedriger als bei anderen Batterietypen. Dies liegt daran, dass Stahl selbst wesentlich niedriger ist als Kupfer und Aluminium.
• Effizienz - Da die Geräte eine geringe Kapazität haben, wird beim Erwärmen des Kühlmittels viel weniger Energie aufgewendet.
• Multifunktionalität - Das Gerät erfüllt die Funktionen eines herkömmlichen Kühlers und eines Konvektors.
• Das unbedeutende Gewicht, dank dem es möglich ist, Batterien unabhängig voneinander zu installieren.
• Die Fähigkeit, das Gerät mit der am besten geeigneten Größe und der erforderlichen Leistung auszuwählen.

Tipp! Sie können normalen Sektionsbatterien, z. B. Gusseisen, auch das Aussehen von Paneelen verleihen, indem Sie spezielle Paneele installieren. Darüber hinaus können sie nicht nur attraktiver, sondern auch effektiver werden. Heizkörperplatten können aus verschiedenen Materialien hergestellt werden, beispielsweise aus Holz oder Metall.

Nachteile

Mit all den Vorteilen dieser Heizgeräte können sie aus folgenden Gründen nicht als ideale Heizkörper bezeichnet werden:

• Die Einwirkung von Wasserschlägen ist einer der Hauptgründe, warum Plattenbatterien nicht in Zentralheizungssystemen verwendet werden können.
• Empfindlichkeit gegenüber dem Säuregehalt des Wassers - Um Korrosion der Stahloberfläche zu vermeiden, muss der pH-Wert des Kühlmittels stabil sein und im Bereich von 8,3 bis 9,5 liegen.
• Die Bedienungsanleitung für Panel-Batterien verhindert, dass Wasser lange Zeit aus dem System abgelassen wird. Andernfalls kommen die inneren Stahlwände der Struktur mit Sauerstoff in Kontakt, was zu Korrosion führt.

Aus diesen Gründen ist der Erwerb von Flächenheizkörpern bei weitem nicht alles.

Arten von Flächenheizkörpern

Alle vorhandenen Stahlheizkörper sind in mehrere Gruppen unterteilt.

Je nach Verbindungsmethode können sie in zwei Arten unterteilt werden:

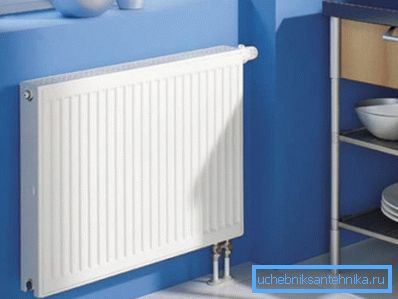

• Geräte mit unterem Anschluss - beide Batterieanschlüsse befinden sich unten.. Eine solche Verbindung ist praktisch, wenn sich die Heizungsrohre im Boden befinden. Es sollte jedoch beachtet werden, dass in diesem Fall der Wärmeverlustkoeffizient ziemlich groß ist.
• Bei seitlichem Anschluss - in diesem Fall befindet sich der Einlass oben und der Auslass unten.. Dies ermöglicht eine gleichmäßige Erwärmung des Heizgeräts. Wenn das Design jedoch viele Abschnitte aufweist, tritt in diesem Fall ein erheblicher Wärmeverlust auf.

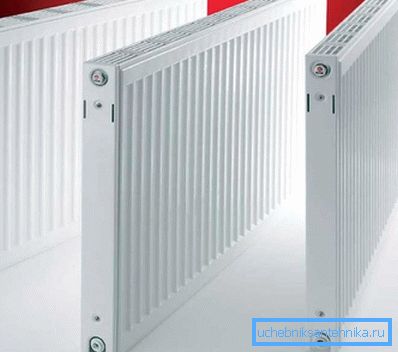

Wie bereits erwähnt, können sich die betrachteten Heizkörper in der Anzahl der Platten unterscheiden. Nach diesem Kriterium werden sie in folgende Typen eingeteilt:

Tipp! Bei Kenntnis der Heizkörpertypen ist es nicht schwierig, die Heizgeräte entsprechend der Fläche des beheizten Raums richtig auszuwählen.

Geräte unterscheiden sich auch in der Größe, die wie folgt aussehen kann:

• Breite - 40 - 300 cm;
• Höhe - 30 - 90 cm.

Daher muss vor dem Kauf eines Geräts die Größe der Heizkörper berechnet werden, die von der Grundfläche und der Systemkapazität abhängen.

Panel Steel Battery Hersteller

Wie Sie wissen, hängt die Qualität der Batterien nicht nur von der Art der Konstruktion ab, sondern auch vom Hersteller. Daher sollten Sie nicht die billigsten Produkte von weniger bekannten Herstellern bevorzugen. Ein geringfügiger Vorteil kann dazu führen, dass der Kühler bald mit den eigenen Händen gewechselt werden muss.

Die Panels folgender Hersteller haben sich gut empfohlen:

• Buderus (Deutschland);
• Thermoplus (Italien);
• Lidea (Russland);
• Kermi (Deutschland) und andere.

Darüber hinaus sollten Produkte in großen Baumärkten gekauft werden, um Fälschungen zu vermeiden und Vertrauen in die Erfüllung der Garantieverpflichtungen des Verkäufers zu haben.

Fazit

Stahlblechheizkörper haben mehrere Vorteile gegenüber ihren Pendants, es sollte jedoch bedacht werden, dass ihre Verwendung auf bestimmte technische Merkmale beschränkt ist. Wenn die Bedingungen in Ihrem Heizungssystem die Anforderungen dieser Geräte erfüllen, sind sie eine ausgezeichnete Wahl.

In dem Video in diesem Artikel finden Sie zusätzliche Informationen zu diesem Thema.
