Festbrennstoffkessel aus gusseisen - klassiker des genres

Wenn die Auslegung des Heizsystems auf maximale Autonomie ausgerichtet ist, kann der Heizkessel dies nicht tun. Festbrennstoffkessel aus Gusseisen können als Grundlage eines zuverlässigen und dauerhaften Heizsystems angesehen werden. Aufgrund der Tatsache, dass für die Herstellung des Kessels nicht mehr als der übliche Stahl und Gusseisen verwendet wird, erlangt er eine Reihe nützlicher Eigenschaften, die im Folgenden diskutiert werden.

Arten von Festbrennstoffkesseln

Auf den ersten Blick ist das Funktionsprinzip eines jeden Heizkessels gleich - der Brennstoff wird verbrannt (fest, flüssig oder gasförmig) und die entstehende Wärme wird an das erwärmte Kühlmittel abgegeben. In der Tat kann es mehrere Verbrennungsmodi geben, und die Konstruktion der Kessel unterscheidet sich erheblich voneinander.

Bei Festbrennstoffgeräten ist es möglich, Kesseltypen zu unterscheiden als:

• einfacher gusseiserner Festbrennstoffkessel - Das Wort einfach bedeutet, dass der Brennstoff im Feuerraum einfach verbrennt. Kann an Holz, Kohle, Pellets, Holzverarbeitungsindustrie usw. arbeiten.

• Gasgeneratortyp (es handelt sich um einen lange brennenden Kessel oder eine Pyrolyse) - in diesem Fall wird der Schwerpunkt auf der vollständigsten Verbrennung von Brennstoff gelegt. Dazu besteht die Feuerkammer aus 2 Zonen, der Brennstoff befindet sich in einer und das Pyrolysegas wird in der anderen verbrannt. Mehr zum Funktionsprinzip solcher Geräte - später im Artikel;

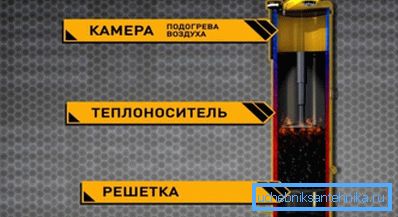

• Kessel Stropuva - es ist vor allem durch sein Design interessant. Der Ofen in Form eines Zylinders ist in einem anderen Zylinder untergebracht und der Raum zwischen den Wänden ist mit Kühlmittel gefüllt. Aufgrund des großen Volumens des Ofens kann ein solcher Kessel mehrere Tage arbeiten.

Beachten Sie! Die Arbeit eines solchen Kessels ist ziemlich einfach zu regulieren, und seine Beliebtheit wird durch die Einfachheit des Designs erleichtert. Im Vergleich zum Beispiel bei einem Pelletkessel ist der Preis für eine solche Matroschka viel niedriger.

• vollautomatische geräte - Alle aufgeführten Kessel sollten regelmäßig gereinigt werden, da der Brennstoff nicht zu 100% verbrennt. Daher richten die Hersteller auch in den modernsten Kesseln Aschengruben ein - zur Reinigung. Bei automatischen Kesseln ist nicht nur der Reinigungsprozess automatisiert, sondern auch der Brennstoffzufuhr zum Ofen.

Beachten Sie! Die Brennstoffzufuhr wird normalerweise durch ein Förderband organisiert, so dass eine solche Heizung von Elektrizität abhängig ist. Dies sollte bei der Planung von Heizungen außerhalb der Stadt berücksichtigt werden, wo Stromunterbrechungen keine Seltenheit sind.

Vergleich von Stahl- und Gusseisenkesseln

Bei der Auswahl eines Heizkessels ist es wichtig zu wissen, dass sich gusseiserne Geräte in einer Reihe von Parametern von Stahlgeräten unterscheiden.

Vergleicht man Eisen- und Stahlkessel, kann man Folgendes feststellen:

• Gusseisen ist im Vergleich zu Stahl viel zerbrechlicher bzw. Stöße während des Transports sind kontraindiziert;
• Wenn sich der Stahl ziemlich schnell aufheizt, ist die Gusseisenkonstruktion viel langsamer. Aber einen solchen Kessel zu kühlen, ist nicht so schnell wie Stahl.
• Gusseisen unterliegt praktisch keiner Korrosion. Vielmehr geht man davon aus, dass dieser Prozess mit dem Metall einige Male langsamer abläuft als mit Stahl. Das Maximum, das passieren wird, ist, dass sich Rost an der Außenseite des Metalls manifestiert, aber er wird praktisch nicht tief in das Metall eindringen.
• Ein Stahlkessel ist eine monolithische Vorrichtung, das heißt, bei der Installation und beim Transport können bestimmte Schwierigkeiten auftreten. Vollgusseisenkessel - Blockbauweise, das heißt, es kann einfach in separate Blöcke zerlegt und an einen anderen Ort gebracht werden;
• Gusseisen verträgt keine plötzlichen Temperaturänderungen. Wenn kaltes Wasser zum Beispiel auf das heiße Metall gerät, wird es wahrscheinlich nur knacken.

Beachten Sie! Um kein Risiko einzugehen, wird nicht empfohlen, selbst zu kalten Brennstoff in den Ofen zu laden.

Wie funktioniert ein Gusseisentopf?

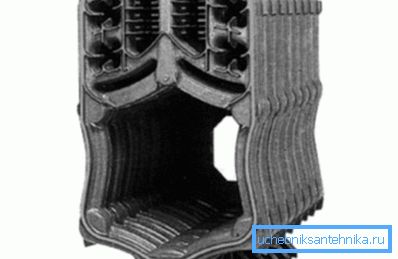

Bei der Herstellung von Stahlkesseln wird geschweißt, wodurch am Auslass eine monolithische Struktur entsteht. Beim Gusseisen wird nicht geschweißt, und die notwendigen Elemente werden durch Gießen hergestellt. Dann werden die einzelnen Abschnitte zu einem verbunden, durch Ändern der Anzahl der Abschnitte können Sie die Leistung des Kessels einstellen.

Im Allgemeinen kann Gusseisen geschweißt werden, es reicht aus, sich mit Eisen-Nickel-Elektroden (UTP 86FN) zu bewaffnen und die Naht tief zu schneiden. Dieses Verfahren ist jedoch ziemlich mühsam, so dass es nicht für die Massenproduktion geeignet ist.

Beachten Sie! Selbst wenn das Schweißen nach allen Regeln ausgeführt wird, kann die Naht brüchig sein. Wenn also ein Abschnitt einen Riss aufweist, hilft nur der vollständige Austausch, und es ist besser, nicht an eine Reparatur zu denken.

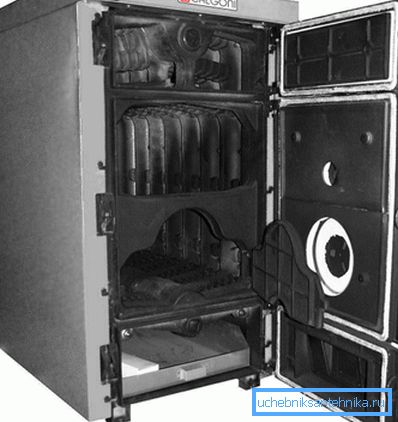

Gerät und Funktionsprinzip

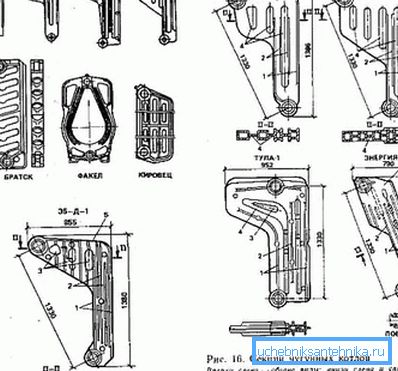

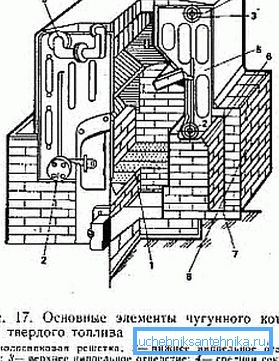

Das Heizen von Gusseisenkesseln für feste Brennstoffe kann sich nicht nur in Leistung und Größe unterscheiden, sondern auch in der Form. Es kann Vorrichtungen geben, die aus L-förmigen Abschnitten bestehen, solche Strukturen werden in fertiger Form über dem Mauerwerk aus feuerfesten Steinen angeordnet, der Ofen und die Kanäle werden daraus hergestellt, und der Wärmeträger zirkuliert durch die Kanäle innerhalb der Abschnitte selbst.

Um den Ofen herum befinden sich Abschnitte in Form des Buchstabens „O“. Diese Konstruktion ist typisch für Gaskessel.

Bei der Montage von Abschnitten ist es jedoch für jeden Kessel möglich, nur allgemeine Punkte zu beachten:

• Für die Montage in der Produktionsphase der Profile stellt der Hersteller Löcher bereit.
• Konische Nippel und Kupplungsbolzen (diese werden beim Zusammenbau durch die Nippel geführt) müssen mit dem Kessel geliefert werden.
• Bei der Montage sollte besonders auf die Dichtheit der Verbindung geachtet werden. Dazu werden Asbestkord und Graphitpaste verwendet. Installationsanweisungen ermöglichen das Andocken einzelner Abschnitte, um die Verbindung mit einem speziellen Mastix zu beschichten. Der Abstand der einzelnen Abschnitte von mehr als 2 mm ist nicht zulässig.

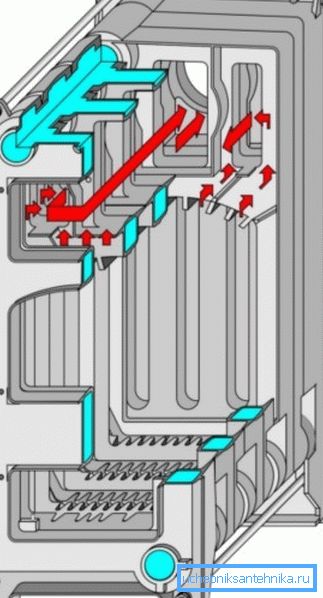

Was das Funktionsprinzip anbelangt, so ist der Einlass des gekühlten Kühlmittels gewöhnlich vom hinteren Boden der Struktur organisiert. Wasser strömt durchgängig durch die entsprechenden Kanäle in den angeschlossenen Abschnitten und wird vor dem Kessel bereits heiß (im oberen Teil) und der Kühlmittelfluss in den Heizkreislauf wird organisiert. Von außen ist die Struktur mit einem dekorativen Metallgehäuse bedeckt.

Es ist nicht wünschenswert, Gusseisenkessel zu verwenden, wenn die Temperatur des Kühlmittels 105 ° C übersteigt und der Druck im System 0,7 kgf / cm beträgt². Wie bereits erwähnt, ist Gusseisenmaterial zerbrechlich und der Austausch von Abschnitten ist kein billiger Genuss.

Einfache Hauskessel

Gusseiserne Heizkessel für feste Brennstoffe können einfach im Laden gekauft und für die Installation vorbereitet werden. In diesem Fall wird der Installationsprozess des Kessels dadurch reduziert, dass er einfach auf einer ebenen Fläche installiert wird und die Rohre der Heizungsanlage an die Auslässe angeschlossen werden.

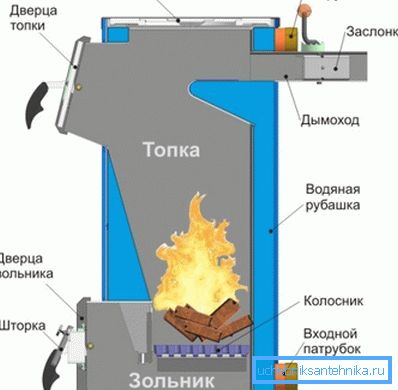

Die einfachsten Vorrichtungen sind ein herkömmlicher Feuerraum, in dem Brennstoff und ein Wärmetauscher verbrannt werden, in dem Wasser auf eine Temperatur von etwa 90 bis 95 ° C erhitzt wird. Viel interessanter ist das Pyrolysegerät (Gasgeneratorkessel).

Der Hauptnachteil der einfachen Verbrennung fester Brennstoffe besteht darin, dass das Pyrolysegas einfach in den Schornstein gesaugt wird und tatsächlich verbrannt wird, wenn es verbrannt wird. Pyrolysekessel dieses Mangels werden von Brennholz statt intensiver Verbrennung beraubt, und das freigesetzte Gas wird vor dem Eintritt in den Kamin verbrannt.

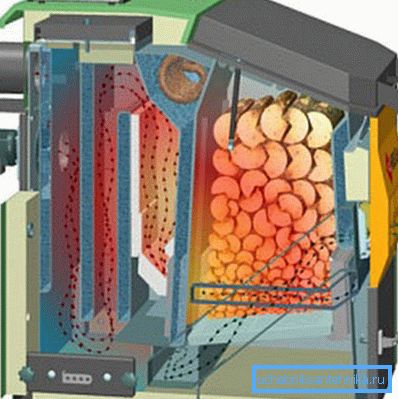

Ein solcher massiver Gusseisenkessel hat eine Feuerkammer, die in zwei Kammern unterteilt ist - die erste ist mit Brennstoff beladen, und die zweite wird mit Pyrolysegas versorgt und darin verbrannt. Bei solchen Geräten wird besonderes Augenmerk auf die Einstellung des Luftstroms gelegt. Sie muss gemessen werden, damit das gesamte Kraftstoffvolumen hohen Temperaturen ausgesetzt wird, aber nicht verbrannt wird.

Worauf Sie bei der Auswahl achten müssen

Bei der Auswahl eines bestimmten Kesselmodells sind oft die Kosten das Hauptkriterium, dies ist jedoch nicht der richtige Ansatz, da auch die Zuverlässigkeit, die Wartungsfreundlichkeit und eine Reihe anderer Parameter berücksichtigt werden müssen.

Aus technischer Sicht müssen Sie auf solche Funktionen achten:

• Wenn sich eine Auskleidung in der Brennkammer befindet, schützt die Auskleidung die Wände vor den Auswirkungen von hohen Temperaturen. Wenn nicht, steigt der Kraftstoffverbrauch an;
• Dämmschicht - es ist wünschenswert, dass der Heizkessel mit einer Werksisolierung versehen wurde, wodurch der Wärmeverlust minimiert wird
• Als nächstes müssen Sie entscheiden, was das Heizsystem sein soll. Wenn ein Maximum an Autonomie erreicht werden soll, wird die Verwendung eines Rauchgasladers nicht empfohlen. Wenn jedoch keine Probleme mit der Stromversorgung bestehen, sind aufgeladene Heizkessel eine gute Wahl. Daher ist es auch bei schlechtem Wetter gut.

Es gibt einige Feinheiten, wenn der Kessel angebunden wird, insbesondere wenn die Installation von Hand erfolgt. Es muss sichergestellt werden, dass das gekühlte Kühlmittel nicht zu kalt in den Kessel gelangt. Andernfalls kann der Wärmetauscher im ungünstigsten Moment zerbrechen.

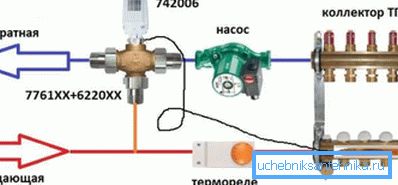

Um dies zu vermeiden, wird dem Heizkreis ein einfaches 3-Wege-Ventil (mit Thermoelement) hinzugefügt. Dank ihm wird, bevor das kalte Kühlmittel in den Kessel gelangt, eine Kuppel mit heißem Wasser aus der Zuleitung entfernt.

Bei der Auswahl müssen Sie eine weitere Sache berücksichtigen: Im Vergleich zu inländischen Herstellern haben importierte Pendants manchmal eine viel dünnere Wärmetauscherwand. Dies ist auf die fortschrittlichere Gusstechnologie zurückzuführen, so dass sich für jeden Kessel ein akzeptabler Temperaturunterschied unterscheidet.

Zusammenfassend

Trotz einer Reihe von Nachteilen, wie hoher Trägheit, etwas höheren Kosten und Gewicht, sind Gusseisenkessel weiterhin beliebt. Dies liegt nicht zuletzt an der hohen Haltbarkeit und Korrosionsbeständigkeit des Metalls.

Anhand des vorgeschlagenen Materials können Sie sich mit den wichtigsten Eigenschaften des Heizens von Festbrennstoffkesseln aus Gusseisen vertraut machen und entscheiden, ob ein solches Gerät für Ihr Heizungssystem geeignet ist.

Das Video zeigt die Stärken und Schwächen von Festbrennstoffkesseln aus Gusseisen und Stahl.
