Einrohrheizung: so heizen sie ihr haus mit minimalen kosten

Die Wahl der Heizung Ihres eigenen Hauses ist eine der wichtigsten Etappen bei der Planung und Errichtung von Wohnungen. Es hängt nicht nur von Komfort und Komfort im Haus ab, sondern auch davon, wie viel Geld für Versorgungsunternehmen ausgegeben wird. Die optimale Wahl für Gebäude mit kleiner Fläche ist eine Einrohr-Heizungsanlage mit natürlicher Zirkulation, deren Installationsregeln dies selbst tun und die nachfolgend erläutert wird.

Arten

Einrohrheizung kann nach mehreren verschiedenen Schemata ausgeführt werden. Die Wahl eines bestimmten Objekts hängt von Ihren persönlichen Vorlieben sowie von den Eigenschaften des zu erstellenden Objekts ab.

Jedes Schema eines Einrohrheizungssystems weist jedoch die folgenden Merkmale auf:

• In diesem technischen Netzwerk gibt es keine Unterteilung in die Kühlmittelzufuhrleitungen und das Kühlmittel, das Wasser aus den Kühlern abführt.
• Alle Geräte sind in einem gemeinsamen System in Reihe geschaltet, und das durchlaufende Kühlmittel beschreibt einen Ring.
• Eine geschlossene Einrohrheizung (mit geschlossenem Kreislauf des Warmwasserkreislaufs) kann mit einer Zweirohrheizung kombiniert werden. In diesem Fall wird den Fußböden Wasser zugeführt, das über zwei Kanäle abgeführt wird, und die Verdrahtung wird einzeln angeordnet.

Bauingenieure unterscheiden vier Arten von Einrohr-Kreisläufen, die sich in der Art der Installation der Rohrleitung unterscheiden, die den Heizkessel mit Heizkörpern verbindet.

1. Einrohrheizung mit unterer Rohranordnung. In diesem Fall strömt das Kühlmittel durch horizontal angeordnete und entlang des Bodens (oder darunter) verlegte Rohre, woraufhin es zu den installierten Heizplatten aufsteigt. Die Vorteile dieses Systems liegen in der einfachen Temperatureinstellung und der Möglichkeit, einzelne Elemente des Engineering-Netzwerks bei Unfällen oder zur vorbeugenden Wartung zu blockieren.

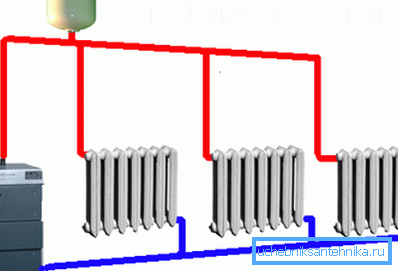

1. Einrohrheizung mit oberer Verteilung. Hier steigt das Kühlmittel beim Verlassen des Heizers sofort auf den höchsten Punkt des Netzwerks auf, woraufhin es mittels horizontal über die Heizplatten verlegter Rohre verteilt wird.

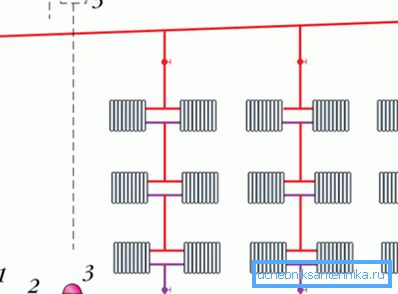

1. Monotube vertikales Heizungssystem. Seine Besonderheit ist, dass es in den Räumen keine horizontal verlegten Rohre gibt. Hier strömt das in den oberen Punkt fallende Kühlmittel senkrecht nach unten und strömt den Weg durch die in den Räumen installierten Heizkörper.

1. Das Monotube-Horizontalheizungssystem ähnelt im Wesentlichen dem vorherigen, jedoch sind die Rohre hier horizontal angeordnet. Oft wird dieses Schema in einstöckigen Häusern verwendet.

Zusätzlich zu den oben beschriebenen Varianten ist das Ein-Rohr-System des Heizungssystems:

• mit natürlicher Zirkulation des Kühlmittels;
• mit der erzwungenen Organisation des Wasserflusses.

Im ersten Fall wird der Fluidstrom durch die Temperaturdifferenz und dementsprechend die Dichte bereitgestellt. Der Druck des abgekühlten Wassers aus den Kühlern verdrängt das weniger dichte und heiße Kühlmittel zu höheren Punkten der Rohrleitung, von wo es sich weiter ausbreitet.

Damit ein solches Netzwerk normal funktioniert, muss bei der Installation von Rohren die Neigung zum Kessel um 3-4 Grad geneigt sein. Dies ist in einstöckigen Gebäuden mit großer Länge (mehr als 30 Meter) nicht immer möglich.

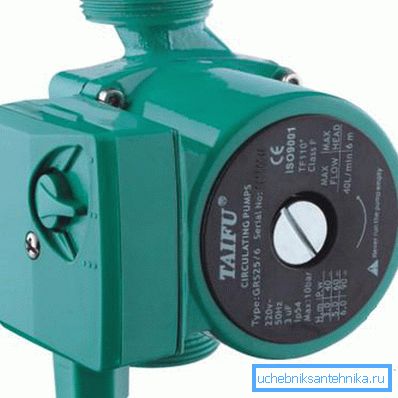

Das Zwangsumlaufsystem ist zusätzlich mit einer Pumpe ausgestattet, die vor dem Eingang der Rücklaufleitung (Kaltleitung) zum Kessel installiert ist. In diesem Fall kann die Neigung kleiner gemacht werden (von 0,5 bis 1 Grad).

Beachten Sie! Das System mit natürlicher Zirkulation ist vorzuziehen, da es nicht flüchtig ist - sein Betrieb hängt nicht vom Vorhandensein oder Fehlen von Elektrizität ab.

Um einen Wasserstillstand während eines Stromausfalls zu vermeiden, empfehlen Ingenieure die Installation eines sogenannten Beschleunigungskollektors. Hierbei handelt es sich um ein herkömmliches vertikales Rohr, das das Kühlmittel an die Oberseite des Systems anhebt - in einer Höhe von mindestens 1,5 Metern im Verhältnis zu Kühlern.

Montage

Funktionsprinzip und Elemente

Das geschlossene Einrohr-Heizungssystem ist ein Ring, in dem alle Bestandteile enthalten sind:

• der Kessel, der das Kühlmittel auf eine vorbestimmte Temperatur erwärmt;
• Rohre, durch die heißes Wasser zu den Kühlern geleitet wird, und nach ihrem Durchgang zum Kessel;
• Heizplatten;
• Ausdehnungsgefäß.

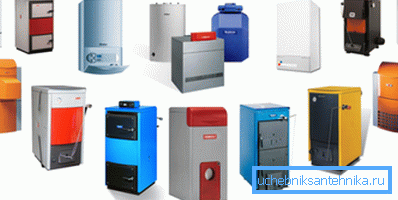

Bei der Auswahl eines Kessels achten Sie auf die Art des verwendeten Kraftstoffs. Die sparsamsten Heizgeräte, bei denen Wasser mit Gas erhitzt wird. Zu diesem Zweck ist es jedoch notwendig, dass die Gasleitung zu Ihrem Standort passt. Außerdem werden häufig feste oder flüssige Brennstoffe, verflüssigtes Flaschengas oder kombinierte Einheiten verwendet.

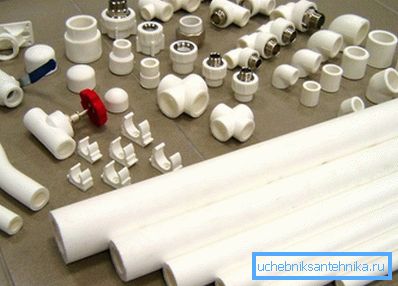

Der Durchmesser der Rohre hängt von der Länge des Heizungsnetzes, der Art der Heizkörper im Bereich des Hauses, der Leistung des Heizkessels usw. ab. Derzeit sind die häufigsten Pipelines aus verschiedenen Polymeren.

Bei der Auswahl von Rohren und Heizkörpern für die Auslegung eines Einrohrheizungssystems müssen die technischen Parameter (Volumen des erforderlichen Fluids, dessen Druck, Temperatur, Durchmesser der Rohrleitungen, Bereich der Heizkörper usw.) berücksichtigt werden, die zuvor festgelegt werden müssen.

Die Berechnung der hydraulischen Heizung - ein Einrohrsystem mit einem beliebigen Ort der Kühlmittelzufuhr - kann unabhängig erfolgen oder diese Aufgabe einem Spezialisten übertragen. Der Preis für einen solchen Service ist normalerweise nicht sehr hoch.

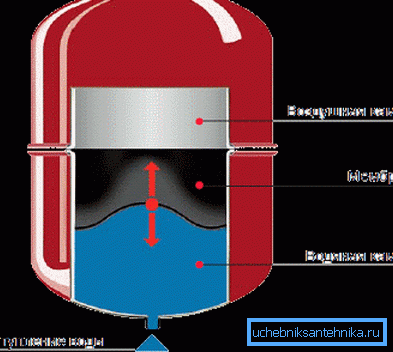

Der Ausgleichsbehälter ist erforderlich, um den Druck der Flüssigkeit in der Anlage zu regulieren und bei einem Anstieg deren Ausfall zu verhindern. Ein modernes Heizungssystem beinhaltet die Verwendung eines geschlossenen Ausdehnungsbehälters. Es besteht aus zwei Kammern, die durch eine flexible Trennwand voneinander getrennt sind. In einem von ihnen wird Luft unter hohem Druck gepumpt, der zweite wird an die Heizungsrohre angeschlossen.

Beachten Sie! Ausdehnungsgefäße eines geschlossenen Typs können nicht nur an der Oberseite des Systems installiert werden, sondern auch an einem für Sie geeigneten Ort, z. B. einem Heizungsraum oder einem Hauswirtschaftsraum. Ein weiterer Vorteil besteht darin, dass durch den fehlenden direkten Kontakt mit Luft eine vorzeitige Korrosion der Metallteile des Heizsystems verhindert wird.

Auswahl an Optionen zum Anschluss von Heizplatten

Das Ein-Rohr-Anschlussschema von Heizungskühlern ermöglicht die Strömung von Kühlmittel oder den Aufbau von sogenannten Bypässen - Abschnitten von Rohren, durch die heißes Wasser unter Umgehung des Kühlers strömen kann.

Im ersten Fall wird die Anordnung der Steigleitung zum Transportieren von Fluid nicht angenommen Das Wasser fließt aus dem Kessel und fließt durch jeden Kühler: von oben nach unten oder von nah nach fern. Gleichzeitig sinkt die Wassertemperatur allmählich und die niedrigsten (fernen) Räume können schlecht erwärmt werden.

Diese Situation kann vermieden werden, wenn Heizkörper mit kleinerer Fläche am Anfang der Heizungsanlage montiert sind als am Ende.

Der Nachteil des Systems ist zu Recht die Unfähigkeit, Absperrventile und Thermostatventile an den Rohrleitungen zu installieren, da die Überlappung eines einzelnen Ventils zur Funktionsunfähigkeit des gesamten Systems führt.

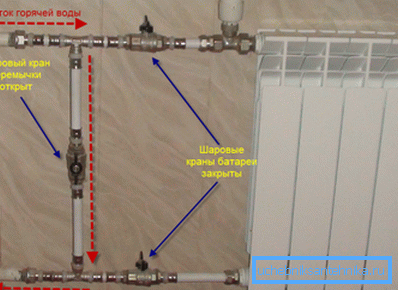

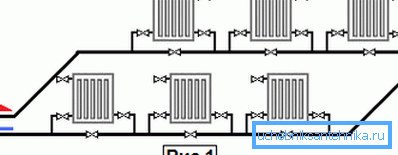

Im zweiten Fall wird eine Durchgangsleitung, ein Bypass, unter dem Heizkörper montiert, wodurch eine effizientere Beheizung aller Räume gewährleistet wird.

Beachten Sie! Bypässe müssen aus Rohren mit einem kleineren Durchmesser als die Hauptleitung bestehen, da sonst keine ausreichende Kühlmittelmenge in den Kühler fließt.

Alle Wassereintrittsstellen in der Heizplatte sowie Bypassleitungen müssen mit Wasserhähnen ausgestattet sein. Auf diese Weise können Sie die Temperatur der Heizung in jedem Raum separat einstellen. Im Falle eines Unfalls ist es außerdem möglich, einen bestimmten Abschnitt vorübergehend zu deaktivieren und zu reparieren oder auszutauschen, ohne die Heizung vollständig anzuhalten.

Installationstechnik

Die Installation des beschriebenen Ingenieurnetzwerks kann erst erfolgen, nachdem die hydraulische Berechnung einer Einrohrheizung durchgeführt wurde. Es hängt davon ab, welche Elemente verwendet werden.

Die Reihenfolge der Aktionen ist wie folgt:

1. An einem vorgewählten und vorbereiteten Ort wird ein Heizkessel installiert. Die Anweisung, die diesen Prozess beschreibt, liegt der Einheit bei. Es wird empfohlen, die Installation dieses Geräts einem Spezialisten der Organisation zu überlassen, bei der Sie das Gerät erworben haben. Er wird eine Garantie für seine Arbeit geben.
2. Pipeline wird gebaut. Gleichzeitig ist es notwendig, die T-Stücke vorab an den Einbauorten von Heizkörpern zu montieren. Stellen Sie sicher, dass alle Rohre mit einer Neigung verlegt sind, da sonst die natürliche Zirkulation des Kühlmittels gestört wird.

1. Bei der Installation einer Heizung mit erzwungenem Wasserdurchfluss muss eine elektrische Pumpe installiert werden. Denken Sie daran, dass dieses Gerät zum Pumpen von Wasser vorgesehen ist, dessen Temperatur 60 Grad nicht überschreitet. Daher muss es am Endpunkt der Anlage installiert werden - vor dem Eintritt des gekühlten Kühlmittels in den Kessel.
2. Als nächstes schließen Sie den Ausgleichsbehälter an. Wie bereits erwähnt, kann ein geschlossener Behälter mit einer Membrane überall angebracht werden, und ein offener Behälter kann nur am höchsten Punkt des Systems installiert werden.

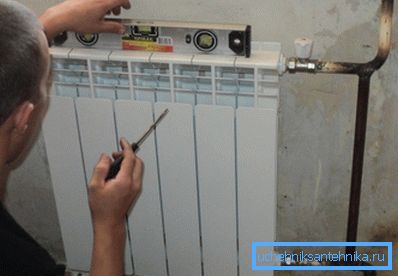

3. Am Ende der vorherigen Stufe können Sie mit dem Fixieren der Kühler beginnen. Sie werden mit kompletten Halterungen an der Wand befestigt. Vor dem Markieren und Bohren sollten Sie sich mit den Empfehlungen des Herstellers in Bezug auf die Installation vertraut machen. Es ist wichtig, die vorgeschriebenen Abstände zu Wänden, Fensterbänken, Fußböden und anderen baulichen Elementen des Gebäudes einzuhalten.
4. Heizplatten werden nach dem von Ihnen gewählten Schema installiert. Vergessen Sie nicht, Ventile, Thermostate, Stecker, Ventile für Entlüftung usw. anzuschließen.

1. Vor dem Einfüllen des Kühlmittels wird Druckluft mit Druck beaufschlagt. Danach wird das System mit Wasser gefüllt, ein Testlauf durchgeführt und die Betriebsarten eingestellt.

Ein vertikales Einrohr-Heizungssystem mit geringerer Verteilung der Rohre eignet sich eher für mehrstöckige Privathäuser als für horizontale - für einstöckige. Denken Sie jedoch daran, dass die Fläche des Hauses mehr als 200 Quadratmeter beträgt. Meter und Rohrlängen von mehr als 30 Metern müssen Sie entweder leistungsstarke Pumpen installieren oder ein anderes Installationsschema für das Heizungssystem wählen.

Fazit

Das horizontale Einrohrheizungssystem ist eine der effektivsten Möglichkeiten, um kleine Wohnungen zu beheizen. Wenn Sie ein geräumiges Gehäuse besitzen, ist es ratsam, sich für komplexere, aber effektivere Konzepte zu entscheiden. Ihre Beschreibung ist dem Video unten gewidmet.
