Einrohrheizung eines privathauses und installation
Ein Einrohrheizungssystem ist die einfachste und wirtschaftlichste Lösung für Privathäuser. Damit es jedoch wirklich effektiv ist, müssen Sie sich vor dem Entwurf mit einigen Nuancen und Merkmalen dieser Erwärmung vertraut machen. Daher werden wir uns im Folgenden genauer ansehen, was dieses Schema darstellt und wie die Ein-Rohr-Heizung eines Privathauses mit unseren eigenen Händen durchgeführt wird.
Besonderheiten
Der Hauptunterschied des betrachteten Systems gegenüber dem Zweirohrsystem besteht darin, dass es keine Trennung der Hauptkanäle in Direkt- und Rückwärtskanal gibt. Infolgedessen durchläuft ein geschlossener Heizkreislauf das gesamte Haus entlang eines bestimmten Pfads. Gleichzeitig werden Heizkörper an den erforderlichen Stellen in Reihe geschaltet.
Der Temperaturausgleich in verschiedenen Räumen erfolgt durch Ändern der Anzahl der Batterieabschnitte sowie durch Setzen von Steckbrücken.
Darüber hinaus können Sie mit den folgenden Geräten die Temperaturbalance einstellen:
- Thermostatventil;
- Ausgleichsventile,
- Kühlerregler oder Kugelhähne.
Im Allgemeinen ist die Vorrichtung eines solchen Systems ziemlich einfach.
Verdienste
Das betrachtete Schema hat viele Vorteile, darunter:
- Wirtschaftliches Design, da der Einbau wesentlich weniger Rohre erfordert.
- Einfache Installation und Reparatur.
- Die Möglichkeit, die Rohrleitung über dem Boden oder sogar darunter zu verlegen.
- Realisierungsmöglichkeit sowohl im einstöckigen Haus als auch in einer mehrgeschossigen Struktur. Darüber hinaus kann ein geschlossener Ring auch einen großen Bereich des Hauses abdecken.
Aus diesen Gründen hat sich die Regelung eines Ein-Rohr-Heizungssystems eines Privathauses verbreitet.
Nachteile
Neben den Vorteilen des Einrohrsystems hat es einige Nachteile:
- Es arbeitet ohne Zwangsumlauf mit einer speziellen Pumpe ineffizient.
- Wenn Sie im System mit Hilfe der oberen Verrohrung Druck aufbauen, müssen Sie Rohre mit einem größeren Durchmesser verwenden, deren Preis höher ist. Außerdem kann die Kommunikation den Innenraum beeinträchtigen. Aus ästhetischer Sicht ist es daher besser, die Rohre unter dem Boden zu verstecken.
- Es gibt keine Möglichkeit, den Heizungsgrad einzelner Batterien einzustellen (wenn sie nach einem einfachen Schema installiert werden).
Wie wir sehen, sind die Nachteile eines solchen Schemas im Allgemeinen nicht kritisch.
Möglichkeiten, Heizkörper zu installieren
In einem Einrohrsystem können Heizkörper auf zwei Arten angeschlossen werden. Bevor Sie die Installation der Struktur abschließen, müssen Sie sich daher mit den Funktionen beider Optionen vertraut machen:
| Einfache ungeregelte Schaltung | Es hat eine minimale Anzahl von Verbindungen und Elementen. Batterien sind in diesem Fall an zwei Punkten angeschlossen - am Eingang und am Ausgang. Wie oben erwähnt, besteht der Nachteil dieser Regelung darin, dass es nicht möglich ist, einen Kühler abzuschalten. Aufgrund der geringen Effizienz und ungleichmäßigen Erwärmung der Batterien kann eine solche Regelung nur in kleinen Privathäusern verwendet werden. |

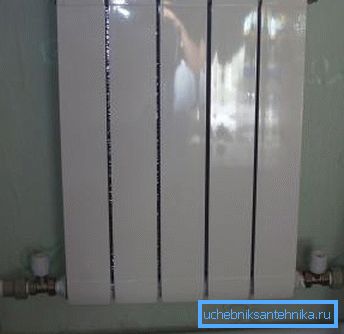

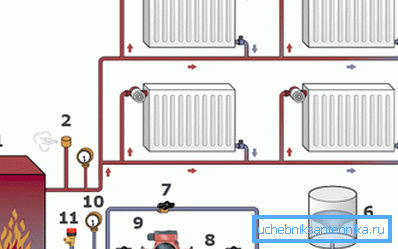

| Schema "Leningrad" | Dies ist eine erweiterte Option - am Einlass und Auslass der Heizkörper sind Kräne angebracht, mit denen die Heizgeräte separat abgeschaltet werden können oder die Heizung reguliert werden kann. |
Somit ist das zweite Schema komplexer und kostspieliger, hat jedoch wichtige Vorteile und ist daher vorzuziehen. Es ist besonders sinnvoll, es in großen Häusern einzusetzen.
Installation eines Rohrsystems
Materialien
Um eine Einrohrheizung in einem Haus auszustatten, sollten folgende Materialien und Ausrüstungen vorbereitet werden:
- Heizkessel benötigt Strom.
- Umwälzpumpe
- Expansionsbehälter offen oder Membrantyp.
- Rohre - 25 mm Durchmesser für Autobahnen und 20 mm zum Anschließen von Batterien. Für diese Zwecke können Sie beispielsweise Polypropylenrohre verwenden.
- Heizkörper
- Armaturen für Rohre.
- Die Kräne von Mayevsky für die Beseitigung von Luft aus Kühlern und Autobahnen.
Beachten Sie! Um die Materialmenge zu bestimmen, muss zunächst ein Systementwurf maßstäblich erstellt werden.
Montagetechnik
Eine kurze Anleitung zur Installation der Heizung lautet daher wie folgt:
- Der erste Schritt ist die Installation des Kessels entsprechend seiner Position im Diagramm.
- Dann wird die Pipeline montiert. An Orten, an denen die Batterien angeschlossen sind, sollten Sie T-Stücke installieren, mit denen Sie einen Bypass durchführen können (siehe Abbildung).
- Als nächstes müssen Sie an der ausgewählten Stelle eine Umwälzpumpe installieren. Technisch kann das Gerät an einer beliebigen Stelle an die Hauptleitung angeschlossen werden. Aufgrund der Begrenzung der maximalen Betriebstemperatur sollte sich die Pumpe jedoch an der „kühlsten“ Stelle des Netzwerks befinden.

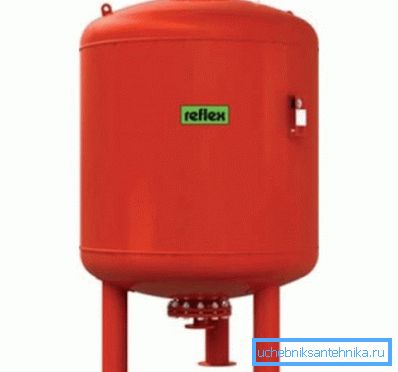

- Danach wird ein Ausdehnungsgefäß installiert. Wenn es offen ist, sollte es sich zum Beispiel oben auf dem Dachboden befinden. Membrantanks können überall installiert werden, meistens werden sie in der Nähe des Kessels montiert.
- Danach werden Heizkörper projektabhängig an das System angeschlossen. In dieser Phase werden auch überlappende Wasserhähne, Stopfen und Mayevsky-Wasserhähne installiert.
- Die letzte Stufe ist die Druckprüfung mit Druckluft. Danach wird ein Testlauf des Systems und dessen Einstellung durchgeführt.
Beachten Sie! Bei der Installation eines Heizungsrohrs mit natürlicher Zirkulation ist ein Gefälle von 3-4 Grad erforderlich. Wenn das System die erzwungene Bewegung des Kühlmittels beinhaltet, sollte die Neigung 1 cm pro Meter betragen.
Hier vielleicht alle Hauptpunkte der Installation der Heizung in einem Einrohrsystem.
Fazit
Einrohrheizung kann für alle Arten von Privathäusern verwendet werden. Das einzige, was Sie brauchen, um Fehler bei der Installation zu entwerfen und Fehler zu vermeiden. In dem Video in diesem Artikel finden Sie zusätzliche Informationen zu diesem Thema.
