Einbau von heizkörpern: konstruktionsmerkmale, einbau von

In diesem Artikel werden wir darüber sprechen, wie Sie die Installation von Heizkörpern mithilfe der verfügbaren Werkzeuge und Verbrauchsmaterialien selbstständig durchführen können. Das heißt, wir werden uns nicht auf die Schaltpläne konzentrieren, da diesbezüglich relevante Artikel in unserem Portal vorhanden sind, und detailliert prüfen, wie Batterien verschiedener Modifikationen installiert werden.

Einführungsbesprechung

Das Thema des Artikels stößt auf großes Interesse, da der Preis für professionelle Installateure hoch ist, während Sie bei Demontagearbeiten sicher selbst verwalten und auf diese Weise Geld sparen.

Bevor wir uns die aktuellen Installationsmethoden für Heizkörper ansehen, werden wir über die Konstruktionsmerkmale dieser Geräte sprechen, die bei der Installation berücksichtigt werden sollten.

Konstruktionsmerkmale

Alle Heizbatterien haben unabhängig von den bei ihrer Herstellung verwendeten Produktionsmaterialien sowie unabhängig von Größe und Konfiguration einen Einlass und einen Auslass. Bei den meisten im Handel erhältlichen Geräten sind diese Löcher doppelt ausgeführt, um sowohl den oberen als auch den unteren Anschluss zu ermöglichen.

Während der Installation bleibt ein Teil der technologischen Löcher ungenutzt. Um die Dichtheit des Gerätes zu gewährleisten, werden spezielle Stopfen verwendet, die in die technologischen Bohrungen eingeschraubt werden.

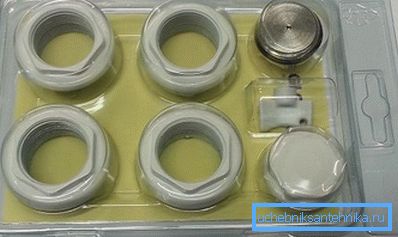

Die Standardausrüstung des Heizgerätes ist nicht mit den erforderlichen Steckern und Anschlüssen ausgestattet (Verbindungselemente zur Verbindung mit der Rohrleitung). Daher ist eine zusätzliche Bestellung erforderlich, um ein spezielles Kit für die Montage von Heizkörpern zu erwerben.

Diese Kits sind in der Regel Standard und für seitliche oder Querverbindungen geeignet. Es gibt jedoch Batterien, die für das untere Einlassrohr der Einlass- und Auslassrohre ausgelegt sind. In diesem Fall müssen Sie zusätzlich zum Hauptinstallationssatz eine spezielle Baugruppe für den Anschluss an eng anliegende Verbindungen erwerben.

Ein weiteres wichtiges Merkmal der Vorrichtung von Heizgeräten mit umlaufendem Kühlmittel ist die Möglichkeit der Wand- oder Bodenmontage. In diesem und in einem anderen Fall müssen Sie spezielle Montageteile - Halterungen kaufen, deren Modifikationen wir in der Beschreibung der Installationsarbeiten berücksichtigen werden.

Einbau von Gusseisenheizkörpern

Gusseisenkonstruktionen sind die optimale Lösung für den Einbau in zentrale Systeme und in autonome Schwerkraftsysteme, die mit Hilfe von Kesseln mit externem Ausgleichsbehälter gebaut werden. Das Installationsschema für Heizkörper aus Gusseisen hängt von der Art der Rohrauskleidung ab, durch die das Kühlmittel zugeführt wird, und das Wasser, das die Temperatur verlassen hat.

Bedenken Sie, wie die Einbauanleitung für den häufigsten "Drei-Finger" -Kühler aus Gusseisen ist.

Drei-Finger heißt es im Volksmund, da drei Finger in die Lücke zwischen den Abschnitten passen.

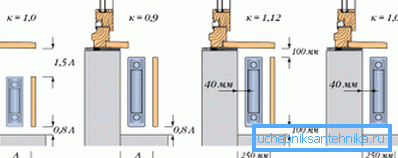

• Markieren Sie im ersten Schritt den Ort, an dem die Installation durchgeführt werden soll.. Traditionell ist dieser Ort der Bereich unter dem Fenster. Die Wahl dieses Ortes ist kein Zufall, da im Inneren eines beheizten Raumes eine optimale Konvektion (Zirkulation von warmer und kalter Luft) erreicht werden kann. Wir messen das Fensterbrett und bestimmen seine Mitte. Messen Sie als Nächstes die Länge des zu installierenden Geräts, bestimmen Sie seine Mitte und markieren Sie die Länge an der Wand, indem Sie die Zentren ausrichten.

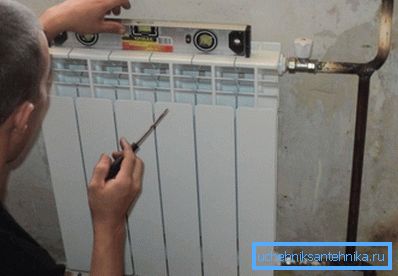

• Zeichnen Sie eine horizontale Linie, die der oberen Linie der Batterie entspricht. Diese Linie sollte streng horizontal liegen, was anhand des Wasserstandes ermittelt werden kann.

Wichtig: Wenn die Batterien mit einer Neigung installiert werden, besteht eine hohe Wahrscheinlichkeit, dass sich Luftstecker in separaten Abschnitten bilden.

• Zeichnen Sie vertikale Linien, die der Mitte der Lücken zwischen den äußersten Abschnitten entsprechen..

In der Regel reichen 4 Halterungen, um das Gerät zu installieren - zwei unten und zwei oben. Wenn die Wand jedoch alt ist oder die Batterie aus 12 oder mehr Abschnitten besteht, können anstelle der standardmäßigen 4 Befestigungspunkte 6 Klammern verwendet werden. Zwischenmontage mit eigenen Händen in der Lücke zwischen den beiden mittleren Abschnitten.

• Mit den Stiftklammern markieren wir die Mitte des Lochs 2-3 mm über den Mittelpunkten der oberen und unteren Einlasslöcher.
• Bohren Sie die Löcher mit einem Bohrer mit dem geeigneten Durchmesser (12 mm) bis zur Tiefe der Kunststoffdichtung.
• Die Kunststoffdichtungen führen die Löcher ein und hämmern sie ein, bis sie mit der Oberfläche der Wand bündig sind.

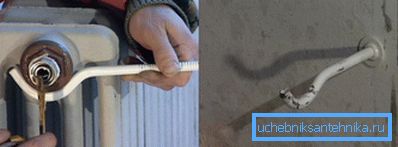

• Schrauben Sie die Halterungen an.
• Schleifen Sie das Rohr auf die gewünschte Länge.
• Heizkörper aufhängen Bei korrekter Installation fällt das Gerät auf alle Halterungen und schwingt nicht, wenn es gedrückt wird.
• In einem nächsten Schritt werden Rohren aus Gusseisen mit Rohren ausgestattet. In technologischen Bohrungen drehen wir mit Hilfe von Kabel oder Dampfband die Verriegelungsmechanismen, an denen der anfängliche Schnitt auf die gewünschte Länge des Rohrs befestigt wird. Zu diesem Zweck werden die Enden der Rohre mit Gesenken behandelt, wobei der Gewindegang geschnitten wird, dessen Steigung und Abmessungen dem Gewinde der Absperrventile entsprechen.

Tipp: Wenn die Verbindung mit einem Kabel hergestellt wird, beschichten wir den oberen Teil der Verbindung mit Ölfarbe. Nachdem die Farbe getrocknet ist, ist die Verbindung hydrophober.

Nach dem Einbau wird das Kühlmittel in das System eingefüllt und der Dichtheitsgrad der Anschlüsse wird überprüft. Wenn Lecks beobachtet werden oder das Heizgerät falsch installiert wird, müssen möglicherweise Gusseisenkühler entfernt werden.

Bracket-Typen

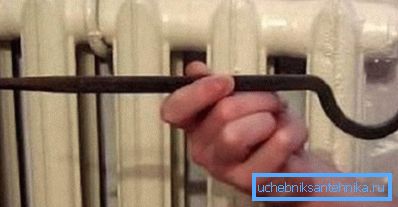

• Verstellbare Stahlbefestigungselemente, Halterungen aus Gusseisen, Befestigungselemente am Stahlband und bis zu 30 cm lange Slipway-Befestigungselemente werden für Gusseisenbatterien verwendet.
• Für Aluminium- und Bimetallbatterien können Sie verstärkte Stahlbefestigungselemente oder Stahlstifthalterungen mit Dübeln mit bis zu 17 cm Länge verwenden.

Merkmale der Installation von Bimetall- und Aluminiumbatterien

Neben Gusseisenbatterien sind Bimetall- und Vollaluminiummodifikationen auf dem Markt weit verbreitet. Erwägen Sie, wie Sie einen Heizungsheizkörper in der Wohnung installieren, sofern dieser aus Aluminium oder Aluminium in Kombination mit Stahl besteht.

Wichtig: Wenn Sie die Bimetall- oder Aluminiumbatterie vergrößern oder im Gegenteil verkürzen möchten, indem Sie die Anzahl der Abschnitte ändern, benötigen Sie einen speziellen Kühlerschlüssel. Dieser Schlüssel wird abwechselnd in den unteren und oberen Einlass eingeführt und ermöglicht Ihnen, ein einzelnes Produkt in mehrere separate Teile zu zerlegen oder umgekehrt mehrere Abschnitte zusammenzubauen.

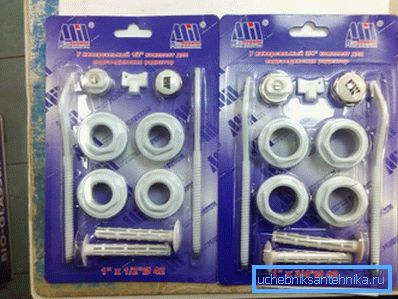

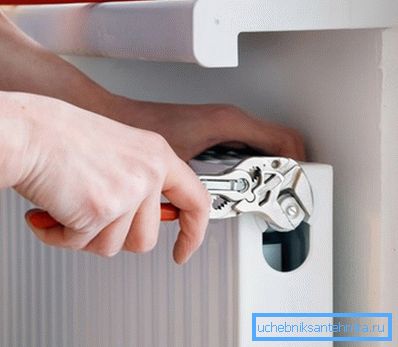

Nachdem die erforderliche Anzahl von Abschnitten zusammengestellt ist, installieren wir die Beschläge. Zu diesem Zweck verwenden wir einen universellen Montagesatz für Heizkörper, bestehend aus Buchsenmuttern und Steckern. Durchschraubmuttern werden in die Löcher geschraubt, in denen die Rohre verbunden werden, und die Stopfen werden in die verbleibenden zwei Löcher geschraubt.

Wichtig: Beim Einbau von Armaturen verwenden wir ein Dampfband, das wir im Uhrzeigersinn aufwickeln. Wenn das Aufwickeln gegen den Uhrzeigersinn erfolgt, wird beim Abdrehen des Durchführungsstopfens das Dichtungsmittel zweifeln und keine ausreichende Dichtheit bieten.

Das Markieren der Position des Geräts ist dieselbe wie bei der Montage von Gusseisenbatterien. Aber es gibt eine Sache, die bedacht werden muss. Die Lücke zwischen den Aluminiumprofilen ist um eine Größenordnung enger als zwischen den Gusseisenprofilen, so dass die Lage der Klammern besonders genau bestimmt werden muss.

Wenn die Installation mit Metall-Kunststoffrohren erfolgt, wird zuerst der Heizkörper aufgehängt und dann werden die Rohre geschnitten und verbunden. Wenn anstelle des auf Metall basierenden Laminats haltbareres und haltbareres Polypropylen verwendet wird, führen wir zuerst das Schneiden und Löten von Rohren durch und erst danach setzen wir die Batterie ein und stellen die Verbindung her.

Wichtig: Einige Heizungen und Rohre sind möglicherweise nicht kompatibel, da sie ein galvanisches Paar bilden, das zur Entwicklung korrosiver Prozesse beiträgt. Beispielsweise wird eine Kombination aus Stahlrohren und Aluminium nicht empfohlen. Gleichzeitig sind Polypropylenrohre eine universelle Lösung für alle Arten von Batterien.

Fazit

Aus den obigen Ausführungen können wir die folgende Schlussfolgerung ziehen. Um die Installation oder Demontage eines Heizungsheizkörpers durchzuführen, ist es nicht notwendig, ein Fachmann zu sein. Es reicht aus, alle oben genannten Schritte sorgfältig auszuführen, und Sie werden sicherlich das gewünschte Ergebnis erzielen.

Um den Kühler einfacher installieren zu können, empfehlen wir Ihnen, das Video in diesem Artikel anzusehen.
