Einbau von gussheizkörpern: austausch, demontage der alten,

11-09-2018
Heizung

Wenn Sie den Historikern glauben, erschienen die ersten Gusseisenbatterien im späten 19. Jahrhundert. Epochen und Ansichten haben sich geändert, neue Modetrends haben die überholten ersetzt, aber die Vorrichtung eines Gussheizkörpers ist im Wesentlichen gleich geblieben. Als nächstes werden wir versuchen herauszufinden, was zu einer solchen Beliebtheit geführt hat und wie schwierig es ist, eine solche Gusseinheit zu installieren oder auszutauschen.

Fotoheizkörper Kunstguss.

Was ist das Geheimnis der Beliebtheit?

  • Beginnen wir mit der Tatsache, dass solche Einheiten als die haltbarsten gelten. Die meisten namhaften Hersteller geben sicher eine Garantie von 50 Jahren. Und dies ist völlig gerechtfertigt, zum Beispiel in Tsarskoye Selo, einem vor 110 Jahren installierten Kühler, der noch heute funktioniert.

Wichtig: Es besteht die Auffassung, dass der Gussradiator jetzt schlechter ist als zu Zeiten der Sowjetunion. Dies ist nur teilweise richtig. Es hängt alles von der Qualität des Produkts und des Herstellers ab. Wenn die Batterie nach inländischen oder europäischen GOST gegossen wird, gibt es nichts zu befürchten. Aber beim Kauf von Einheiten von chinesischen oder türkischen "Meistern" nimmt eine Person die Katze tatsächlich in die Tasche.

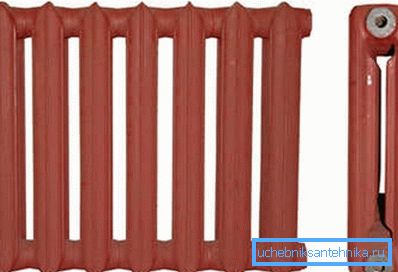

Standard MS 140.
  • Gusseisen ist in seinen Eigenschaften ein sprödes Metall, aber immer noch stark genug. Der Arbeitsdruck für eine solche Batterie beträgt 8 bis 12 Atmosphären, und bei kurzen Sprüngen oder hydraulischen Stößen kann sie bis zu 20 Atmosphären aufnehmen. Berücksichtigt man die Tatsache, dass der Druck in einem Städtenetz selten 6 bis 8 Atmosphären übersteigt und die durchschnittliche Kraft eines hydraulischen Schocks 15 bis 20 Atmosphären beträgt, ist der Sicherheitsspielraum offensichtlich.
  • Solche Batterien sind sowohl im Budgetsegment des Marktes als auch in Luxusgütern präsent.. Tatsache ist, dass der Preis des klassischen MC-140 fast der niedrigste ist. Gleichzeitig können die Kosten für dickwandige Kunstgussteile manchmal um ein Vielfaches höher sein als der Preis eines guten Bimetalls.
  • Anhänger moderner Materialien vergessen die Qualität des Kühlmittels in unseren städtischen Netzwerken. Dieser harte "Cocktail" kann viele neue Modelle deaktivieren. Gusseisen ist zwar absolut resistent gegen chemische Einflüsse und neutral gegenüber Korrosion, rosten jedoch nicht;

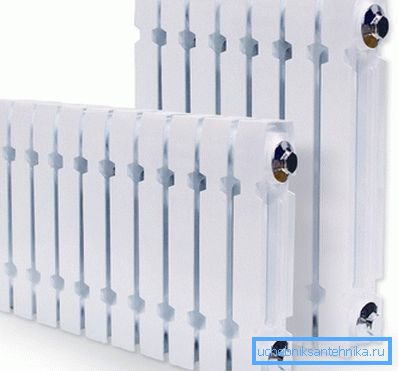

Das Design moderner Gusseisenbatterien.
  • Aufgrund des großen Durchmessers der Batteriekanäle rutschen die Ablagerungen fast ohne Unterbrechung durch, was für städtische Hochhäuser mit der alten Rohranordnung sehr wichtig ist;
  • Eisen hat bekanntermaßen eine hohe Wärmekapazität.. Der Akku ist lange temperaturbeständig, hält ihn aber auch lange. Bei Heizungsunterbrechungen gibt dieses Gerät nach dem Ausschalten noch einige Stunden Wärme ab;
Optionen zum Anschließen von Batterien.
  • Technisch gesehen ist die Installation eines Gusseisenkühlers mit eigenen Händen keine große Sache.. Wenn Sie ein Werkzeug und ein paar Helfer zur Unterstützung haben, können Sie die Arbeit während des Tages abschließen.
  • Ein weiterer wichtiger Vorteil ist die Tatsache, dass Komponenten für Gussradiatoren in jedem Baumarkt zu finden sind und der Preis für sie ist durchaus akzeptabel;

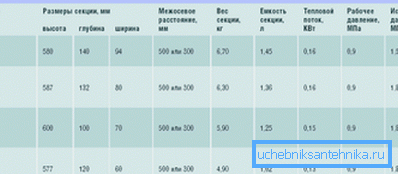

Eigenschaften moderner Heizkörper aus Gusseisen.

Wir haben die Gründe für die landesweite Popularität herausgefunden.

Lassen Sie uns nun über die Fallstricke dieser Heizgeräte sprechen:

  • Der erste Grund, warum viele sich weigern, Eisen zu gießen, ist ein ernstes Gewicht der Struktur. Beurteilen Sie selbst, die Standardsektion hat eine Masse von etwa 7 kg, im Durchschnitt werden 7 - 10 Sektionen pro Raum installiert. Als Ergebnis haben wir 50 bis 70 kg leeres Design. Beim Abfüllen werden pro Abschnitt weitere 1 - 1,5 kg hinzugefügt. Neben Installationsproblemen kann nicht jede Wand einer solchen Einheit standhalten.
  • Die Mindestmenge an Kühlmittel in einer einzelnen Zelle beträgt etwa 1 Liter. Bei modernen Konkurrenten ist diese Zahl 3 - 5 mal niedriger. Und wie Sie wissen, je mehr Flüssigkeit, desto mehr Energie wird benötigt, um es aufzuwärmen und die Temperatur zu halten. Außerdem ist es in solchen Systemen aufgrund der hohen Trägheit sehr schwierig, die Temperatur schnell zu regeln.
Die Daten des klassischen Gussheizkörpers MS 140.
  • Die Fläche solcher Strukturen ist im Vergleich zu modernen Analoga etwas kleiner bzw. der Wärmeübergang geringer;
  • Die Vorstellungen über das unattraktive Design sind nicht konsistent, sie können sich bis zu einem gewissen Grad an das weit verbreitete MS-140 richten. Was das Figurengießen angeht, lassen sie in ihrer Schönheit die modernen Brüder weit hinter sich;

Batterien austauschen und einlegen

Tipp: Nachdem Sie sich für die Art des Designs entschieden haben, ist es besser, mit dem Kauf der Batterien selbst zu beginnen. Tatsache ist, dass Dinge wie ein Stecker für einen gusseisernen Kühler, ein Mayevsky-Hahn, Aufhängungshalterungen und anderes Zubehör oft zusammen mit dem Produkt geliefert werden.

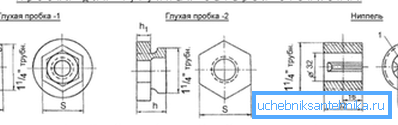

Arten von Steckern.

Demontage eines alten Kühlers

Wenn sich Ihre Gussbatterie nicht ausreichend aufheizt, möchten Sie sie aus irgendeinem Grund nicht durch eine neue ersetzen. Sie können dies verhindern, aufräumen, abspülen, neu streichen und so lange halten.

Das Zerlegen von Gusseisenheizkörpern ist eine einfache Aufgabe, erfordert jedoch Sorgfalt.

  • Zunächst sollten Sie sicherstellen, dass Wasser aus dem System abgelassen wird. In diesem Fall sollten Sie sich nicht auf Ihr eigenes Wissen verlassen, sondern wenden Sie sich an die Mechaniker. Da auch im Sommer ohne viel Wasser kein Wasser abfließen kann;
Versiegelte Dichtungen
  • Die Anweisung weist weiter an, das Gerät vom System zu trennen. Wenn es eine Schraubverbindung gibt, ist alles einfach. Nehmen Sie den Gasschlüssel und schrauben Sie ihn ab. Wenn dies nicht der Fall ist, ist es notwendig, eine Mühle zu verwenden, und dann die Struktur aus den Schuppen zu entfernen.
  • Um Kapitalprävention zu erreichen, muss das "Akkordeon" in Abschnitte zerlegt werden. Die direkte Demontage von Gussradiatoren beginnt mit dem Abschrauben aller Seitenstecker. Hier gibt es eine Nuance, damit das zerbrechliche Metall nicht platzt. Sie müssen die Stecker mit einer Lötlampe vorheizen.
  • Seien Sie vorsichtig beim Abschrauben. Der Kühlerfaden aus Gusseisen kann links oder rechts sein;
Abschnitt Verdrahtungsplan.
  • Das Problem, wie man die Richtung des Gewindes in Gusseisenkühlern unter Profis bestimmt, ist leicht zu lösen. Auf der rechten Seite des Abschnitts wird der rechte Faden geschnitten, auf der linken Seite befindet sich ein linker Faden.

Tipp: Da es für einen Amateur schwierig ist, die Gewinde des Gussradiators zu identifizieren, insbesondere beim Herausschrauben der Stecker, achten Sie auf die Stecker selbst. Unter der Farbschicht müssen sie den Buchstaben „P“ oder „L“ haben. Was bedeutet Rechts- oder Links-Thread.

  • Nach dem Herausschrauben der Stecker haben Sie Zugang zum Inneren. Im Allgemeinen sind Abschnitte durch Nippel verbunden, sie ähneln Rohrstücken mit unterschiedlichen Gewindetypen an beiden Enden. Im Inneren des Nippels befinden sich Nuten für den Kühlerschlüssel. Das Foto zeigt einen solchen Schlüssel und einen Schraubendreher.
Das Schema des Kühlerschlüssels.
  • In den alten Batterien sind die Schlitze für den Kühlerschlüssel in der Regel jedoch bereits gerostet, und selbst nach dem Erhitzen ist es nicht möglich, den Nippel herauszuschrauben. Hier kommt die Arbeit der üblichen bulgarischen, die alten Nippel werden einfach geschnitten. Danach werden die Reste mit Rostentferner besprüht und vorsichtig mit einem Meißel aus dem Faden geschlagen.
  • Wenn Ihr gusseisernes "Akkordeon" in Abschnitte zerlegt wird, wird sein Inneres mit Wasser unter hohem Druck gewaschen. Farbe auf der Oberseite kann mit Hilfe einer Düse an einem Bohrer oder einer Mühle mit einer Düse in Form einer Metallbürste abgerissen werden;

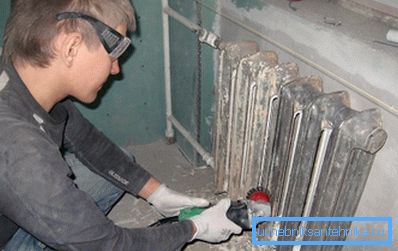

Batterie reinigen.

Montage und Installation einer neuen Batterie

Tipp: Wenn sich alte Eisenrohre in der Wohnung befinden, ist es besser, sie sofort gegen Kunststoff zu wechseln und von oben und unten in die Nachbarn zu stürzen. Ein paar Meter Rohr mit Zubehör kostet einen Cent, und das Löten ist recht einfach.

Wie bereits erwähnt, erfolgt die Montage von Abschnitten in solchen Heizkörpern mit Nippeln. Vor dem Anschließen sollte der Faden mit Dichtungsband umwickelt werden. Ältere Handwerker versiegeln lieber mit Hanf und Ölfarbe, aber hier ist Geschicklichkeit gefragt.

Multidirektionaler Nippel.

Die Anweisung lautet ungefähr wie folgt:

  1. Der Heizkörperschlüssel wird in den Abschnitt eingeführt, ein Nippel mit einem Dampfband wird darauf platziert, woraufhin beide Abschnitte verbunden werden und der Nippel eingeschraubt wird;
  2. Vergessen Sie nicht, vorher eine Gummidichtung anzubringen, die als Dichtung zwischen den Abschnitten dient.
  3. Es ist notwendig, mit angemessenem Aufwand zu spannen, um das Metall nicht zu platzen.
Verbindungsreihenfolge

Der Anschluss von Heizelementen aus Gusseisen an das System kann seitlich, unten oder diagonal erfolgen. Unabhängig von der gewählten Option ist es jedoch am besten, am Eingang und am Ausgang geschlossene Kugelhähne zu installieren und den Bypass zu montieren. So haben Sie immer die Möglichkeit, den Kühler auszutauschen, ohne das System herunterzufahren und das Wasser abzulassen.

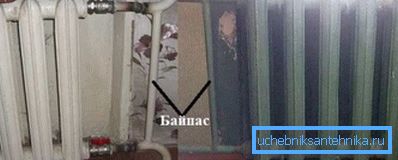

Verbindung mit Ventilen und Bypass.

Befestigungselemente für gusseiserne Heizkörper müssen ein besonderes Angebot haben. Wenn die gebündelten Halterungen nicht zu Ihnen passen, sollten Sie bei der Auswahl aus dem Katalog nur auf Halterungen oder Bodengestelle achten, die mit "verstärkt" gekennzeichnet sind. Sie sind für das Gewicht von Gusseisenkonstruktionen ausgelegt.

Wichtig: Bei 6 - 8 Sektionen wird in der Mitte unten eine Halterung und oben zwei Halterungen installiert. Mit einem Zuwachs von 5 Zellen wird oben und unten ein zusätzlicher Schirm hinzugefügt.

Die Installation der Batterie.

Das Video in diesem Artikel zeigt die Technologie der Installation von Heizkörpern.

Fazit

Wie Sie sehen, ist die Installation eines Gussheizkörpers mit eigenen Händen nicht die höchste Mathematik, und mit einem starken Wunsch kann eine solche Arbeit von jedem guten Besitzer erledigt werden. Wenn das Wasser aus dem System abgelassen wird, können Sie es versuchen, zumal Sie immer Zeit haben, Schlosser einzuladen.
