Eigenschaften der heizkörper aus gusseisen: typen und

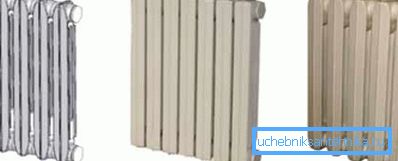

Das Gewicht und die Abmessungen der Heizkörper aus Gusseisen hängen in erster Linie von der Anzahl der Abschnitte in einem Gerät ab, aber diese gleichen Abschnitte können sich auch radikal unterscheiden, da sie einen, zwei oder drei Kanäle aufweisen.
Trotz der Sperrigkeit sind Batterien aus Gusseisen für Wassersysteme der Zentralheizung sehr gefragt, da sie den erforderlichen Parametern für die Wärmeübertragung und Haltbarkeit bei möglichen Drucksprüngen des Wärmeträgers vollständig entsprechen.
Es geht um diese Geräte, wahrscheinlich Bekannte, für jeden Bürger Russlands, der das bewusste Alter erreicht hat, und dies wird diskutiert, und wir werden Ihnen in diesem Artikel auch ein Video zeigen.

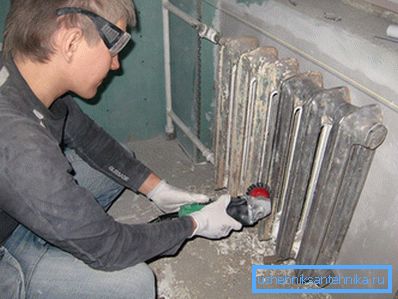

Heizkörper aus Gusseisen
Der Gussheizkörper ist eine säulenförmige Konvektionsstrahlungsheizung, die aus mehreren Abschnitten zusammengesetzt ist. Es wurde 1857 von Franz San Galli erfunden.
Typen und Designs
- Wie bereits erwähnt, hängt das Gewicht eines Gusseisenkühlers sowie dessen Volumen direkt von der Anzahl der Abschnitte sowie von der Anzahl der Kanäle in einem einzigen Abschnitt dieses Geräts ab. Zum Beispiel betrachten wir solche Heizgeräte aus der FM-Serie, die gemäß den Anforderungen von GOST 8690-94 hergestellt werden. Alle sind für die Installation ausgelegt, wobei die Tiefe der Öffnung unter dem Fenster berücksichtigt wird, d. H. Bei geringer, mittlerer und großer Tiefe, die je nach Anzahl der Spalten in den Abschnitten gefüllt werden kann.
- Heizgeräte der FM-Serie sind für zentrale Wasserheizungssysteme in Wohngebäuden, öffentlichen Gebäuden und Industriegebäuden mit einem minimalen Betriebsdruck von 1,2 MPa (12,236 atm) und einem Drucktest (test) von 1,8 MPa (18,354 atm) und einer Wassertemperatur von nicht mehr als 150 ° C ausgelegt (Der Preis ist am günstigsten).
- Natürlich hängt das Gewicht der Gussradiatoren auch von den Sektionen ab., aus dem es zusammengebaut ist, und sie werden durch das Injektionsverfahren aus Grauguss in Sand-Ton-Form hergestellt, wodurch das Gerät eine stabile Leistung für etwa 40 Jahre oder mehr aushalten kann.

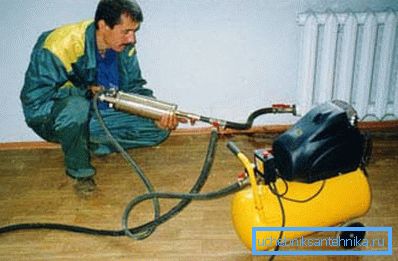

- Gusseisen ist ein relativ widerstandsfähiges Metall gegen einen Wärmeträger von schlechter Qualität., Das heißt, Wasser kann einen hohen Gehalt an Salzen, Alkalien und Rost aufweisen, aber es ist porös, was zur Rückhaltung verschiedener Elemente und zur Sedimentation des Schlamms beiträgt, so dass die Batterien regelmäßig gewaschen werden müssen.
Der komplette Satz eines Gussheizers besteht auch aus zwei Seitensteckern (Linksgewinde G 1?), Sowie zwei Futorki oder, wie sie genannt werden, durch Stopfen (G 1 Rechtsgewinde) und einem Loch mit Linksgewinde G? für Heatpipe-Fittings. Beim Zusammenfügen der Profile werden Stahlnippel und hitzebeständige Gummidichtungen gemäß TU 38.105376-92 verwendet.
Hinweis Einer der negativsten Faktoren, die solche Heizgeräte kennzeichnen können, ist das Gewicht des Gussradiators und seine lange Heizdauer. Aus diesem Grund wird er in autonomen Heizsystemen nicht verwendet - große Energiekosten für Heizkessel für jede Art von Brennstoff. Gleichzeitig gibt es jedoch sehr lange Wärme ab, so dass Pumpen für den Wasserkreislauf nicht so oft eingeschaltet werden können. Daher sind solche Batterien für zentrale Systeme nahezu ideal.
| Name des Abschnittsparameters | Digital Signage | |||||
| FM1-70-300 | FM1-70-500 | FM2-100-300 | FM2-100-500 | FM3-120-300 | FM3-120-500 | |
| Anzahl der Kanäle | Einkanal rechteckig | Zweikanalig rechteckig | Dreikanal rechteckig | |||
| Masse (kg) | 3.3 | 4,8 | 4,5 | 6.3 | 4,8 | 7,0 |
| Volumen (l) | 0,66 | 0,9 | 0,7 | 0,95 | 0,95 | 1,38 |
| Heizfläche (m2) | 0,103 | 0,165 | 0,148 | 0,207 | 0,155 | 0,246 |
| Wärmestrom (kW) | 0,075 | 0,110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Montagehöhe (mm) | 300 | 500 | 300 | 500 | 300 | 500 |
| Höhe (mm) | 370 | 570 | 372 | 572 | 370 | 570 |
| Tiefe (mm) | 70 | 70 | 100 | 100 | 120 | 120 |
| Breite (mm) | 80 | 80 | 80 | 80 | 90 | 90 |
Tabelle: Technische Merkmale eines Gusseisenkühlers für einen, zwei und drei Kanäle
| Bezeichnung FM-1 | Anzahl der Abschnitte (Stück) | Wärmestrom (kW) | Spezifischer Materialverbrauch (kg / kW) | Gewicht (kg) | Heizfläche (? T = 70 ° C), ЭКМ | Kühlerlänge (mm) |
| FM1-70-500-1,2-2 | 2 | 0,22 | 48,64 | 10,7 | 0,396 | 178-184 |
| FM1-70-500-1,2-3 | 3 | 0,33 | 47,58 | 15,7 | 0,594 | 258-265 |
| FM1-70-500-1,2-4 | 4 | 0,44 | 47,05 | 20,7 | 0,792 | 338-346 |
| FM1-70-500-1,2-5 | 5 | 0,55 | 46,73 | 25,7 | 0,990 | 418–427 |
| FM1-70-500-1,2-6 | 6 | 0,66 | 46,52 | 30,7 | 1,188 | 498-508 |
| FM1-70-500-1,2-7 | 7 | 0,77 | 46,36 | 35,7 | 1.386 | 578-589 |
| FM1-70-500-1,2-8 | 8 | 0,88 | 46,25 | 40,7 | 1,584 | 658–670 |
| FM1-70-500-1,2-9 | 9 | 0,99 | 46,16 | 45,7 | 1.782 | 738–751 |
| FM1-70-500-1,2-10 | 10 | 1.10 | 46,09 | 50,7 | 1.980 | 818–832 |
Eigenschaften Tabelle FM-1-70-500-1,2
| FM-2-Bezeichnung | Anzahl der Abschnitte (Stück) | Wärmestrom (kW) | Spezifischer Materialverbrauch (kg / kW) | Gewicht (kg) | Heizfläche (? T = 70 ° C), ЭКМ | Kühlerlänge (mm) |
| 100-500-1,2-2 | 2 | 0,285 | 48.1 | 13,7 | 0,512 | 178-184 |
| 100-500-1.2-3 | 3 | 0,428 | 47,2 | 20.2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46,8 | 26,7 | 1.024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46,7 | 33.3 | 1.281 | 418–427 |
| 100-500-1,2-6 | 6 | 0,856 | 46,5 | 39,7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46.4 | 46.3 | 1.792 | 578-589 |
| 100-500-1.2-8 | 8 | 1,141 | 46.4 | 52,9 | 2,049 | 658–670 |
| 100-500-1,2-9 | 9 | 1.283 | 46.3 | 59.4 | 2.304 | 738–751 |
| 100-500-1,2-10 | 10 | 1.426 | 46.1 | 65,8 | 2,561 | 818–832 |
Eigenschaften Tabelle FM-2-100-500-1,2
| FM-2-Bezeichnung | Anzahl der Abschnitte (Stück) | Wärmestrom (kW) | Spezifischer Materialverbrauch (kg / kW) | Gewicht (kg) | Heizfläche (? T = 70 ° C), ЭКМ | Kühlerlänge (mm) |
| 120-500-1,2-2 | 2 | 0,314 | 47,78 | 15.1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22.3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29.5 | 1,126 | 378–388 |
| 120-500-1,2-5 | 5 | 0,784 | 46,39 | 36,7 | 1.408 | 468–477 |
| 120-500-1,2-6 | 6 | 0,941 | 46,21 | 43,9 | 1,690 | 558–568 |
| 120-500-1,2-7 | 7 | 1.098 | 46,11 | 51,1 | 1,972 | 648–659 |
| 120-500-1,2-8 | 8 | 1,254 | 46,05 | 58.3 | 2.252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45,96 | 65,5 | 2,534 | 828–841 |
| 120-500-1,2-10 | 10 | 1,568 | 45,92 | 72,7 | 2,816 | 918–932 |
Eigenschaften Tabelle FM-3-120-500-1,2
Montage, Demontage
Wie bereits erwähnt, können Sie die Wärmeübertragung und das Volumen des Gussradiators erhöhen oder verringern, indem Sie Abschnitte hinzufügen oder abschrauben, die von zwei bis unendlich reichen können, obwohl es unwahrscheinlich ist, dass mehr als 15 Teile eingesetzt werden.
Meistens müssen wir uns mit zweispaltigen Abschnitten befassen, die Sie auf dem oberen Foto sehen - sie sind mit einem Nippel und einer hitzebeständigen Gummidichtung verbunden. Der Nippel im Inneren hat eine abgerundete Form mit zwei parallelen Ebenen, wodurch der Kopf des Schlüssels dort fixiert werden kann. Der Innendurchmesser kann jedoch entweder 1? oder 1?

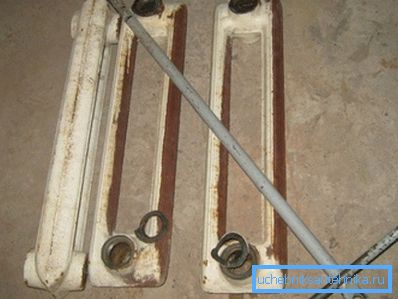

Dementsprechend wird eine Taste ausgewählt, bei der der Kopf flach sein kann oder die innere Form des Nippels wiederholen kann - die Anweisung zu diesem Problem ist stumm. Um einen oder mehrere Abschnitte herauszuschrauben, müssen Sie den Schlüssel so drücken, dass der Kopf den Nippel erreicht, der sich an der Verbindungsstelle befindet. Daher wird er zuerst über der Batterie angebracht, um die Eintauchtiefe auf der Stange zu markieren.
Die Bemühungen, mit Hilfe eines Tors zu drehen, reichen normalerweise nicht aus, daher wird der Hebel durch Abschneiden des Rohrs erhöht - derselbe Hebel wird auch bei der Montage benötigt, damit die Verbindung nicht leckt.
Fazit
Sie können den gusseisernen Kühler jederzeit mit eigenen Händen zusammenbauen und demontieren. Wenn Sie hierfür einen Schlüssel mit einem geeigneten Kopf haben, müssen Sie nur neue Dichtungen und manchmal neue Nippel installieren. Beim Anschluss der Batterie an den Heizkreis ist es wünschenswert, Absperrventile für die Demontage während der Heizperiode vorzusehen.
