Effizientes heizungsschema eines zweistöckigen hauses mit

Beim Bau eines privaten Wohnhauses ist eine der wichtigsten Aufgaben, die in der Konstruktionsphase gelöst werden müssen, die kompetente Organisation einer autonomen Heizungsanlage. Tatsache ist, dass nicht nur das angenehme Wohnen in einem Haus während der kalten Jahreszeit, sondern auch die jährlichen Finanzkosten, die für den Kauf von Brennstoff für die Kesselausrüstung zu zahlen sind, von der richtigen Lösung dieses Problems abhängen.

Entwicklung eines Wasserheizungssystems

Wenn Sie einen herkömmlichen Stein- oder Ziegelofen verwenden können, um ein kleines einstöckiges Privathaus zu beheizen, sind unterschiedliche Heizungsschemata für ein zweistöckiges Haus mit Gas- oder Festbrennstoffkesseln effektiver für das Beheizen großer Häuser und Cottages.

Um dieses Problem genauer zu untersuchen, enthält dieser Artikel eine kurze Übersicht, in der die gängigsten Heizschemata für ein zweistöckiges Haus mit Heizkörper- und Fußbodenheizungssystemen untersucht werden. (Siehe auch den Artikel Rohr für Fußbodenheizung: Merkmale.)

Die Hauptkomponenten des Heizungssystems

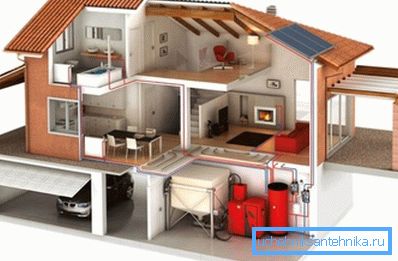

Unabhängig davon, welches Layout für die Beheizung eines zweistöckigen Hauses gewählt wurde, umfasst ein solches System eine Reihe der folgenden Komponenten und Mechanismen, die für einen unterbrechungsfreien Betrieb erforderlich sind:

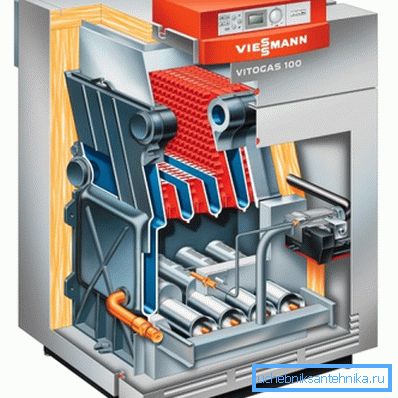

1. Heizkessel Es kann mit flüssigen, festen oder gasförmigen Brennstoffen betrieben werden und dient dazu, Wasser oder andere Wärmeträger auf eine bestimmte Betriebstemperatur zu erwärmen.

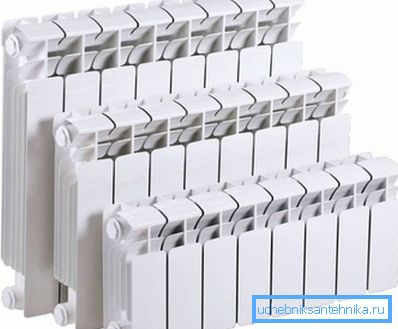

2. Heizkörper, Tatsächlich handelt es sich um gewöhnliche Wärmetauscher, bei denen Wärme aus dem erhitzten Wasser durch die gerippten Metallwände an die kalte Umgebungsluft übertragen wird.
3. In der Regel umfasst jedes Heizungsschema eines zweistöckigen Hauses zwei miteinander verbundene Wasserleitungen.. Die Kontur der direkten Rohrleitung dient dazu, das erwärmte Kühlmittel vom Kessel zum letzten Heizer zu transportieren, d. H. Dem in jedem Raum installierten Kühler, und die Rücklaufkontur dient dazu, das gekühlte Kühlmittel zum Kessel zurückzuführen.

1. Ausdehnungsgefäß Dient dazu, die Druckabfälle im System zu glätten und die Kühlmittelmenge auszugleichen. Wenn das Arbeitsfluid erwärmt wird, vergrößert sich sein Volumen, so dass der Überschuss in die abgedichtete Kammer des Ausgleichsbehälters fällt. Durch die Kühlung, den Druckabbau und die Verringerung des Flüssigkeitsvolumens kehrt das Kühlmittel unter der Wirkung der federbelasteten Membran in das System zurück.
2. Umwälzpumpe sorgt für eine konstante Bewegung des Arbeitsfluids durch die Rohrleitung in einer vorgegebenen Richtung und hält einen bestimmten Arbeitsdruck des Wassers im System aufrecht.

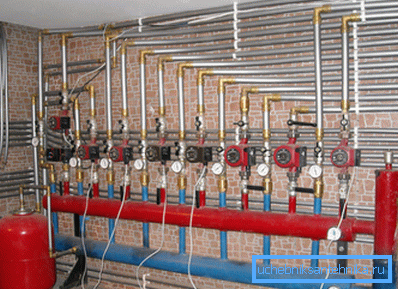

3. Unter anderem enthält jedes Heizungsschema eines zweistöckigen Privathauses alle möglichen Elemente von Ventilen und Steuerventilen.: Kugelhähne, Sicherheits- und Rückschlagventile, mechanische Thermostate sowie Verbindungsstücke und Verbindungselemente.

Tipp! In Häusern mit saisonalem Wohnsitz wird als Wärmeträger anstelle von Wasser die Verwendung einer speziellen Niedertemperaturflüssigkeit oder eines Frostschutzmittels empfohlen. Der Preis ist deutlich höher als der Preis für gewöhnliches Wasser, gefriert jedoch bei niedrigen Temperaturen nicht und hat auch Korrosionsschutz-Eigenschaften.

Einrohranschluss

Am einfachsten, aber gleichzeitig am wenigsten effizient ist das Ein-Rohr-System des Heizsystems eines zweistöckigen Hauses, bei dem es sich um eine Kette von Heizungsheizkörpern handelt, die in verschiedenen Räumen installiert sind, die nacheinander durch Metall- oder Kunststoffwasserrohre miteinander verbunden sind.

Diese Art der Verbindung ermöglicht es Ihnen, die Menge an Material und Arbeitsaufwand zu minimieren, hat jedoch auch einige erhebliche Nachteile.

1. Das erhitzte Wasser, das durch Rohre und Heizkörper geleitet wird, gibt seine Wärme ungleichmäßig ab und kühlt sich allmählich ab, wenn es sich in die abgelegenen Räume des Hauses bewegt.
2. Um dieses Phänomen auszugleichen, ist es zur Vergrößerung der Wärmeübertragungsfläche erforderlich, eine größere Anzahl von Wasserkühlern in abgelegenen Räumen zu installieren.
3. Mit dieser Anschlussmöglichkeit wird es unmöglich, die optimale Temperatur für jeden einzelnen Raum in einem Wohngebäude mit eigenen Händen einzustellen.

Verwendung eines Zweirohrkreises

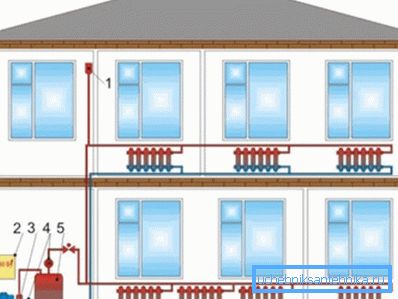

Effizienter, aber gleichzeitig teurer ist das Zwei-Rohr-Wasserheizungssystem eines zweistöckigen Hauses, dessen Installation den Verbrauch einer größeren Menge an Material und Lohnkosten erfordert.

Bei dieser Verbindung ist jeder Wasserkühler separat, das Einlassrohr mit dem direkten Heizkreislauf und das Auslassrohr - mit dem Rücklauf des Heizungssystems verbunden.

Bei zweigeschossigen Häusern gilt diese Verbindungsoption als optimal, da sie folgende Vorteile bietet:

1. Durch die gleichmäßige Wärmeübertragung ist die gleiche Beheizung aller Räume eines Wohnhauses unabhängig von ihrer relativen Lage zum Heizkessel gewährleistet.
2. Durch den separaten Anschluss jedes Abschnitts kann die erforderliche Temperatur für jeden bestimmten Raum oder Raum eines Wohngebäudes unabhängig geregelt werden.
3. Eine effizientere Verteilung der Wärme führt zu einer Erhöhung der Energieeffizienz des Gesamtsystems und folglich zu erheblichen Kraftstoffeinsparungen.

Beachten Sie! Eine solche Verbindung ermöglicht es unter anderem, Direkt- und Rückführungsleitungen von den äußeren Augen zu entfernen, indem sie unter einem sauberen Boden oder hinter dekorativen Wandelementen angebracht werden.

Verteilung der Rohre nach dem kombinierten Schema

Bei der Planung und dem Bau eines Wohnhauses mit Fußbodenheizung wird das kombinierte Heizungskonzept eines privaten zweistöckigen Hauses, das sowohl einen Einrohr- als auch einen Zweirohr-Anschluss kombiniert, am sinnvollsten sein.

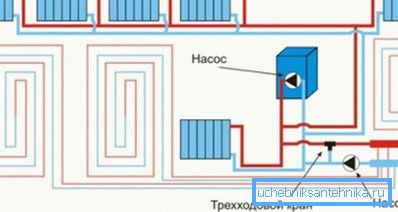

In diesem Fall ist parallel zu den Direkt- und Rücklaufleitungen ein separater Kollektor für den Wärmeträger über ein Dreiwegeventil angeschlossen, an das ein System aus Warmwasserboden nacheinander angeschlossen ist.

Eine solche Verbindung hat alle Vorteile eines Zwei-Rohr-Systems und ermöglicht es außerdem, Heizstrahler und ein Fußbodenheizsystem separat zu verwenden, wodurch die erforderliche Temperatur im Raum flexibler geregelt werden kann.

Tipp! Parallel zu den Kollektoren der Fußbodenheizung können Sie auch beheizte Handtuchhalter im Bad, in der Dusche oder in der Küche anschließen.

Fazit

Unabhängig davon, welches Schema gewählt wurde, ist die Beheizung eines zweistöckigen Hauses ein wichtiges Objekt der internen Infrastruktur, und diese Arbeit muss mit Wissen angegangen werden, da grobe Planungs- oder Installationsfehler nur in der warmen Jahreszeit behoben werden können.

Alle erforderlichen Informationen erhalten Sie auch, wenn Sie das Video am Ende dieses Artikels ansehen oder ähnliche Materialien auf unserer Website lesen.
