Dvukhkolpakovaya heizung und herd: und warm und futter

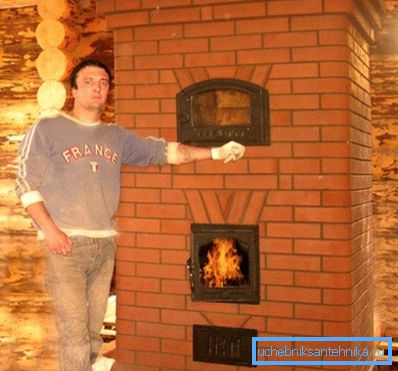

Wenn Sie ein kleines Landhaus beheizen und gleichzeitig die Funktionen eines Heizkessels und eines Ofens in einem Gerät kombinieren müssen, müssen Sie keine bessere Option als einen Zwei-Glocken-Heizofen suchen. Zumal die ganze Arbeit an der Installation von Hand erledigt werden kann. Es wird Ihnen in dieser detaillierten Anleitung weiter unten helfen.

Designmerkmale

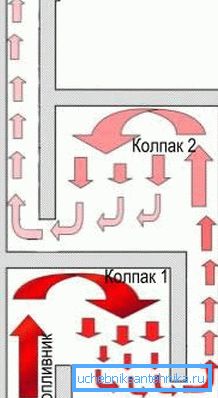

Der Hauptunterschied zwischen dem dvuhkolpakovoy-Ofen von den klassischen Optionen besteht darin, dass das heiße Gas, das durch die Verbrennung von Brennstoff erzeugt wird, sich willkürlich im Inneren bewegt und nicht durch vorgerüstete Kanäle, begrenzte Ventile.

In diesem Fall bläst die in den Ofen eintretende Luft keine Wärme in den Kamin, sondern strömt von verschiedenen Seiten um ihn herum.

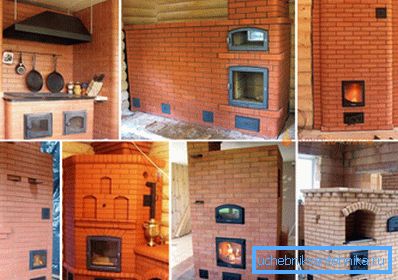

Der Wirkungsgrad des Ofens dieser Konstruktion hängt von der Art des verwendeten Brennstoffs ab. Darüber hinaus können Sie aufgrund der Einfachheit der Anordnung eine Struktur auswählen und erstellen, die Ihren Anforderungen am besten entspricht.

Lassen Sie uns auf die Hauptvorteile des Zweiglockenofens eingehen:

• Es kann an alle äußeren Bedingungen angepasst werdenI, wodurch der Kraftstoff sparsamer eingesetzt werden kann;
• Der Ofen ist bereits mit einem Herd ausgestattet, Dies ermöglicht sowohl das Beheizen des Raumes als auch das Zubereiten von Speisen (dadurch werden auch erhebliche Platzersparnisse im Haus erzielt, da eine Einheit mehrere Funktionen gleichzeitig ausführt).
• Die Konstruktion des Ofens sieht bereits das Vorhandensein einer Haube vor, Sie müssen daher kein zusätzliches Belüftungssystem für den Ofen installieren.

Herstellungsverfahren

Benötigte Werkzeuge

Zwei-Glocken-Heizöfen unterscheiden sich sehr von den traditionellen Konstruktionen, die von unseren Vorfahren verwendet wurden. Ohne auf Details einzugehen, ist zu beachten, dass es für ihre Gestaltung nicht erforderlich ist, einen qualifizierten Ofenhersteller zu gewinnen, dessen Preis sehr hoch ist.

Alle Arbeiten können unabhängig voneinander ausgeführt werden. Es reicht aus, nur anfängliche Fähigkeiten im Umgang mit Ziegeln, Mörtel und Kelle zu haben.

Bevor Sie mit der Arbeit beginnen, sollten Sie diese Tools vorbereiten:

• Kelle, die zum Verlegen von Ziegeln benötigt wird;

• ein Holzhammer, mit dessen Hilfe die gelegten Steine ​​nivelliert werden können;
• ein Maurerhammer, ohne den man Ziegeln nicht die richtige Größe geben kann;
• Gebäudeebene erforderlich, um die Ofenelemente horizontal auszurichten;
• Lot, mit dem die Korrektheit der vertikalen Installation kontrolliert wird.

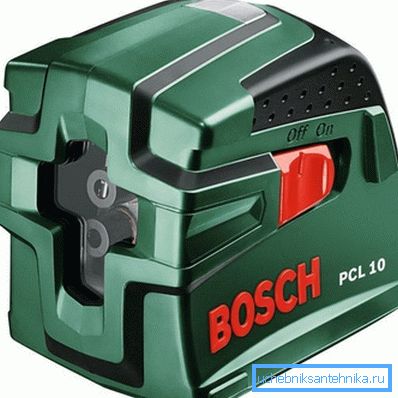

Tipp! Die letzten beiden Geräte können den Laserpegel erfolgreich ersetzen. Dies ist das genaueste Werkzeug. Die Anschaffung ist jedoch nur dann gerechtfertigt, wenn umfangreiche Konstruktionen durchgeführt werden sollen.

Verwendete Materialien

Die Größe des Ofens hängt von der Umgebung Ihres Landhauses ab. In der Regel reicht eine kleine Struktur aus, um eine akzeptable Temperatur in einem Raum sicherzustellen, dessen Fläche 50 Quadratmeter nicht überschreitet. Meter Andernfalls empfiehlt es sich, ein effizienteres Heizsystem zu wählen.

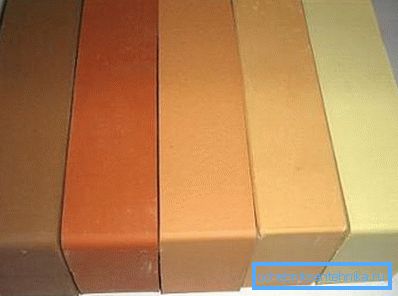

Um einen Ofen zu bauen, müssen Sie genügend Ziegelsteine ​​(ca. 300 Stück) auffüllen. Es muss feuerfest sein, andernfalls kann es bei hohen Temperaturen Risse bilden.

Auch benötigter Ton, der zum Verlegen von Öfen verwendet wird. Achten Sie außerdem auf das Vorhandensein von Sand, ohne den es nicht möglich ist, hochwertigen Mörtel herzustellen.

Im Baumarkt sollten Sie solche Strukturelemente vorher kaufen (es ist unmöglich oder sehr schwierig, sie selbst herzustellen):

• Ecken und Stahlbänder - sie eignen sich zur Anordnung von Böden auf verschiedenen Mauerwerksebenen;
• Wassererwärmungs- und Trockenbox - ihre Größe hängt von den von Ihnen gewählten Abmessungen des Ofens ab;
• Riegel und Türen - sind Elemente des Ofens und schützen den Raum vor Feuer.
• Kochfläche - das Design kann je nach persönlichen Vorlieben ausgewählt werden.

Mauerwerk Ofen

Vor der Beschreibung des Ofens ist zu beachten, dass beim Bau eines Landhauses die Anordnung des Fundaments dafür vorgesehen werden muss. Andernfalls ist die Konstruktion unzuverlässig. Das Gießen der Basis nach der Fertigstellung des Bodens ist entweder unmöglich oder zu teuer.

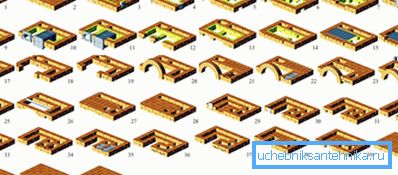

Die Arbeit wird in folgender Reihenfolge ausgeführt:

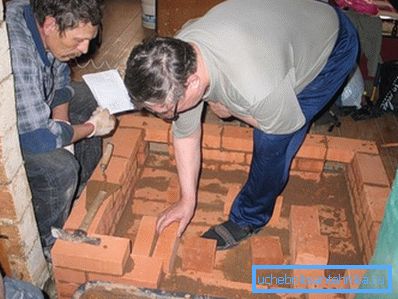

1. Legen Sie die erste und zweite Reihe aus. Sie bilden die Basis, daher wird die Verwendung von gebrochenen Steinen nicht empfohlen. Im Extremfall können sie die Mitte vergessen. Darüber hinaus wird der Ziegelbruch an den Rändern des Mauerwerks das Erscheinungsbild der Struktur beeinträchtigen.

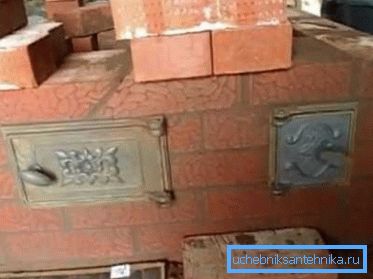

1. Eine Aschekammer wird gebaut. Es nimmt Schichten von Mauerwerk von 3 bis 5 ein. In der Vorderseite muss ein Platz für die Installation der Tür vorgesehen werden. Außerdem können Sie hier den Platz belassen, der zukünftig für die Installation der Trockenkammer benötigt wird.
2. Die Aschekammer ist blockiert. Zu diesem Zweck wird die sechste Reihe des Mauerwerks im Inneren aufgebaut, wonach die Roststangen montiert werden, die mit Ziegeln der siebten Reihe befestigt werden.
3. Die Feuerkammer ist gemacht. Es steht von 8 bis 10. Die Trockenkammer ist mit den gleichen Steinen verkleidet.

1. Überlappung setzen Dazu werden vor dem Einbau der 11. Reihe Stahlbänder auf den Stein gelegt, die mit einer Mörtelkupplung von oben abgedichtet werden. Beim Einfüllen der Mischung müssen Sie einen Platz für die Anordnung des Schornsteins bereitstellen.
2. Einen Platz für das Kochfeld vorbereiten. Dafür ist die 12. Reihe Ziegelsteine, die den zuvor ausgehärteten Ton der vorherigen Reihe legen.
3. Der Herd ist installiert. Es ist auf der 13. Reihe von Ziegelsteinen montiert. Auf dem Dach kann ein Tank installiert werden, der die Wärme des austretenden Rauches zur Erwärmung des Wassers nutzt.
4. Legen Sie den Schornstein auf. Sie beginnt in der 14. Reihe und ihre Abmessungen hängen von der Höhe der Decke und anderen Parametern des Raumes ab.

Beachten Sie! Ofenmaße können größer sein. In diesem Fall ändert sich die Reihenfolge der Arbeiten nicht, Sie müssen lediglich die Mauerreihen proportional erhöhen.

Fazit

Das oben beschriebene Design wird Ihnen lange und zuverlässig dienen. Vergessen Sie jedoch nicht, den Ofen richtig zu betreiben. Vor jedem Ofen ist es notwendig, die Brennkammer von Asche und Restholz zu reinigen, und den Kamin regelmäßig von dem dort angesammelten Ruß zu reinigen.

Weitere Details zur Wartung der Öfen finden Sie im Video unten.
