Druckprüfung des heizungssystems: zweck, merkmale,
Vor der Inbetriebnahme der Heizung ist der Drucktest und das Spülen des Heizsystems zwingend vorgeschrieben. Am Ende des Verfahrens wird ein Testzertifikat ausgefüllt, das ein obligatorisches Dokument für die erfolgreiche Installation des Heizungsnetzes ist.
Wir sagen Ihnen, was Heizung heizt und wie es zu tun ist.
Pipeline-Hydrauliktest
Definition und Verfahren

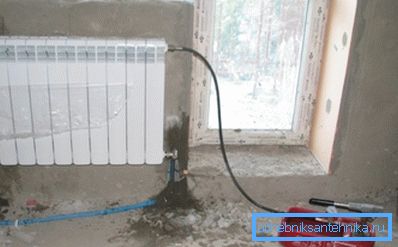

Die Druckprüfung und das Spülen von Heizungssystemen ist ein notwendiges Verfahren, bei dem ein Objekt hydraulisch auf Lecks und schlechte Verbindungen geprüft wird. Der Test ist, dass die Rohrleitung mit Wasser gefüllt ist, die Luft mit Hilfe von Entlüftungsventilen entfernt wird und die Ausrüstung für die Druckprüfung der Heizungsanlage angeschlossen wird (siehe auch den Artikel Meet - Luftheizungssysteme).

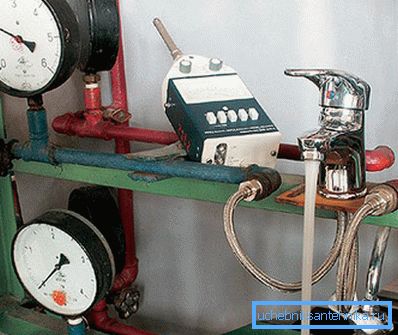

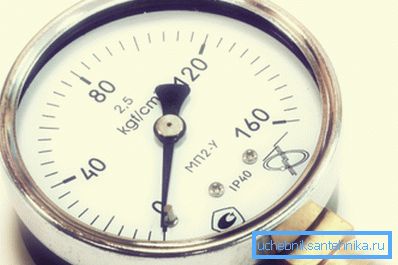

Der Kompressor spritzt einen Druck ein, der um 20–50% über dem Nennbetriebsdruck liegt, und die Rohrleitung bleibt 30 Minuten in diesem Zustand. Während dieser Zeit wird der Druck durch ein Manometer kontrolliert, und wenn er nicht fällt, bedeutet dies, dass das Netzwerk dicht ist. Neue moderne Heizkreise werden mit doppeltem Arbeitsdruck getestet.
Wenn jedoch innerhalb von 30 Minuten ein Druckabfall registriert wird, wird die Presse zur Druckbeaufschlagung der Heizungssysteme abgeschaltet, das Wasser wird abgelassen und alle Teile der Heizung werden auf Lecks geprüft. Wenn das Leck gefunden und behoben ist, wird der Vorgang wiederholt.
Am Ende wird auf Basis der geleisteten Arbeit eine Schätzung für das Crimpen der Heizungsanlage vorgenommen, die die Kosten für jede einzelne Arbeitsphase und die Gesamtkosten der Maßnahme (gemäß OKDP - „4530195 Test Hydraulik- und Pneumatikleitungen“) sowie eine Druckprüfung angibt.

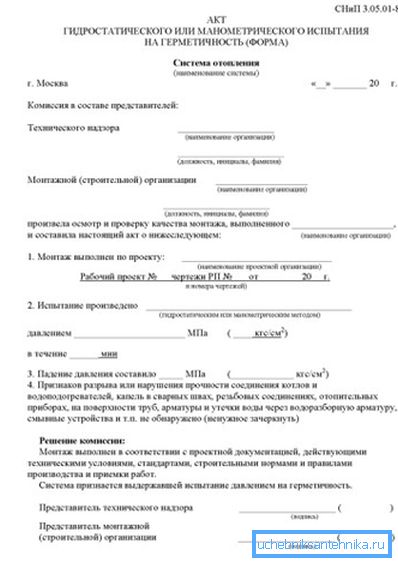

Beachten Sie! Nach einer erfolgreichen Prüfung erstellt der Inspektor eine Druckprüfung, die vom Vertreter der Installationsorganisation und einem Vertreter der technischen Überwachung unterzeichnet wird. Nach Fertigstellung wird das Objekt gespült und in Betrieb genommen.
Ausrüstung und Personal für die Druckprüfung
Ein klassisches Beispiel für ein Gerät zur Durchführung hydraulischer Tests ist eine Heizpresse. Dieses Gerät ist an den Kreislauf angeschlossen, um den Druck in den Rohren kontrolliert zu erhöhen.

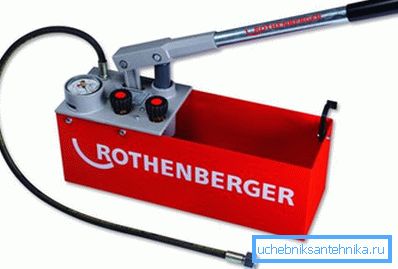

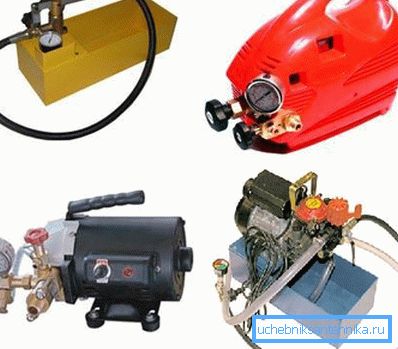

Die Pumpe zur Druckprüfung von Heizungsanlagen kann manuell oder elektrisch sein. Da für die meisten lokalen Wärmenetze von Privathäusern und Hochdruckhütten keine Notwendigkeit besteht, ist eine manuelle Druckprüfung völlig ausreichend.
Manuelle Pumpen zur Druckprüfung von Heizungsanlagen können einen Aufwand von 25 bis 60 bar oder mehr entwickeln, was ausreichend ist, um die Dichtheit nicht nur in einem Landhaus, sondern auch in einem fünfstöckigen Stadtgebäude zu überprüfen.
Die Vorteile der Verwendung von Handheld-Geräten:
- Die geringe Größe und das geringe Gewicht des Geräts machen es auch in einer normalen Stadtwohnung mobil. Die manuelle Pumpe ist sowohl für die berufliche Tätigkeit als auch für den persönlichen Gebrauch geeignet.
- Die relativ niedrigen Gerätepreise machen es für die Allgemeinheit erschwinglich.. Im Gegensatz zu spezialisierten elektrischen Geräten haben manuelle Pressen recht günstige Preise.
- Die Palette der Betriebsparameter erfüllt die Anforderungen von kleinen und mittleren Heizungsanlagen.. Mit der Pumpe erreichen Sie die doppelte Betriebsleistung des normalen Netzwerks eines Privathauses.
- Das einfache Design zeichnet sich durch hohe Zuverlässigkeit und Langzeitbetrieb ohne Störungen und Ausfälle aus.. Die Pumpe ist sehr einfach und es ist nichts Besonderes, sie zu brechen.

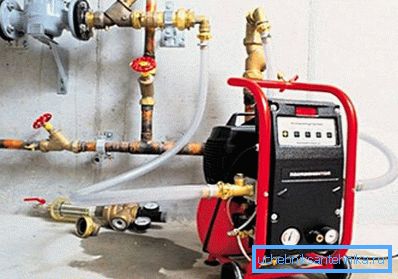

Zum Testen großer und umfangreicher Schaltungen an großen Standorten, mehrstöckigen Gebäuden, Produktionsanlagen usw. Verwenden Sie elektrische Pumpen, die Wasser unter hohem Druck pumpen, was für manuelle Mechanismen nicht erreichbar ist. Sie sind mit einer selbstansaugenden Pumpe ausgestattet und können eine Kraft von bis zu 500 kgf / cm2 (bar) entwickeln.

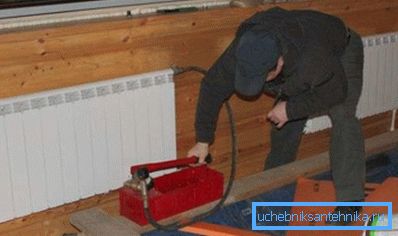

Elektrische Einheiten können in die Leitung eingebaut oder an ein beliebiges Loch angeschlossen werden. Meistens ist der Schlauch mit einem Ablassventil oder einem Wasserhahn verbunden, durch den das Rohr mit Wasser gefüllt wird. Auch praktizierte Verbindung zum Kühler durch den Anschluss für den Kran Mayevsky.
Elektrische Maschinen sind in der Regel mit einer Steuereinheit mit automatischem Überhitzungsschutz ausgestattet. Wenn die Motortemperatur über den voreingestellten Grenzwert steigt, gibt der Schutz Druck ab und lässt das Gerät ruhen.

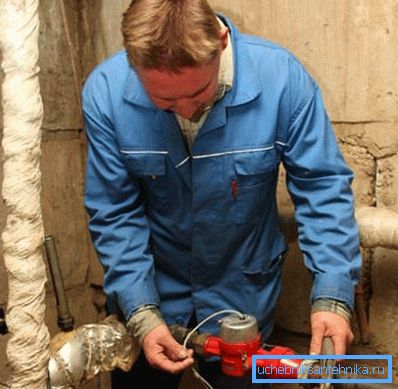

Bei kleinen Netzwerken, die für Landhäuser und andere kleine Gebäude typisch sind, ist der Aufwand geringer - bis zu 2 atm. Solche Netzwerke können mit dem üblichen Wasserdruck überprüft werden. Die Heizungsleitung ist an das zentrale Wasserversorgungsnetz angeschlossen, in ihr entsteht ein Druck von etwa 2 kgf / cm2, und dann wird das Objekt auf Lecks und andere Defekte untersucht.
Beachten Sie! Wenn Sie die Heizung im eigenen Land mit eigenen Händen installiert haben, können Sie den Test ohne die Hilfe von Spezialisten durchführen. Bei städtischen Hochhäusern erfordert der Unterricht jedoch die obligatorische Beteiligung von Versorgungsunternehmen und Diensten, die die Anlage warten.

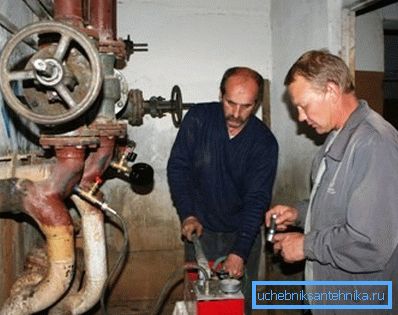

Der Vertreter der technischen Überwachung oder der Vertreter des Kunden des Werkes nimmt das Werk an.
In welchen Fällen machen Sie Druckprüfungen
Es bleibt zu prüfen, wann das Rohr auf Festigkeit geprüft werden muss.
Gemäß den Bestimmungen des SNiP wird die Überprüfung in solchen Fällen durchgeführt:
- Nachdem Sie ein neues Objekt montiert haben. Um die Heizung in Betrieb zu nehmen, wird sie zwingend mit hohem Druck getestet;
- Nach der Reparatur eines Teils des Netzwerks oder eines Heizgeräts, von Armaturen, Geräten. Jede Druckentlastung erfordert ein erneutes Testen.
- Nach dem Ersetzen eines Teils der Rohrleitung nach Beseitigung aller Verstöße gegen die Unversehrtheit der Rohrleitungen oder minderwertiger Verbindungen;
- Vor Beginn der Heizperiode.

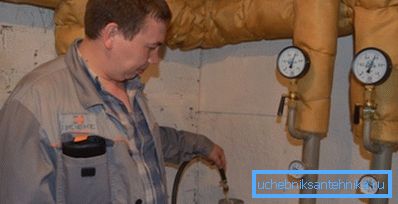

Beachten Sie! Bevor Sie die Heizungsanlage mit Druck beaufschlagen, sollten Außenstehende und Bewohner aus dem Gebäude evakuiert werden. Aus Sicherheitsgründen wird an einem leeren Objekt gearbeitet.
Fazit
Wir haben den Heizdrucktest überprüft und gesagt, was es ist. Wenn Sie an detaillierteren Informationen interessiert sind, schauen Sie sich das Video an und lesen Sie andere Materialien auf unserer Website.
