Druckabfall in der heizungsanlage: funktionen, werte,

Wie entsteht der Druckabfall in Heizungs- und Wasserversorgungssystemen? Für was ist es Wie reguliere ich das Differential? Was ist der Grund, warum der Druck im Heizungssystem abfällt? In dem Artikel werden wir versuchen, diese Fragen zu beantworten.

Funktionen

Finden Sie zunächst heraus, warum ein Drop erstellt wird. Seine Hauptfunktion besteht darin, die Zirkulation des Kühlmittels sicherzustellen. Wasser bewegt sich immer von einem Punkt mit hohem Druck zu einem Punkt, an dem der Druck geringer ist. Je mehr Unterschied - desto schneller.

Nützlich: Der hydraulische Widerstand steigt mit der begrenzenden Durchflussmenge an und wird zum limitierenden Faktor.

Außerdem wird der Unterschied künstlich zwischen den umlaufenden Heißwasserankern in einem Faden (Vor- oder Rücklauf) erzeugt.

Die Zirkulation erfüllt in diesem Fall zwei Funktionen:

1. Bietet gleichbleibende Hochtemperatur-Handtuchwärmer, die in allen modernen Häusern eine der miteinander verbundenen GVS-Steigleitungen paarweise öffnen.
2. Garantiert schnelles heißes Wasser für den Mischer unabhängig von der Tageszeit und der Wasseranalyse am Steigrohr. In alten Häusern ohne Kreislaufeinsätze muss das Wasser am Morgen lange abgelassen werden, bevor es erhitzt wird.

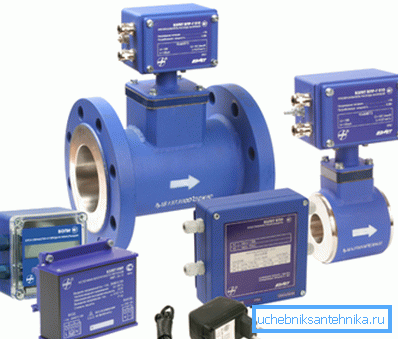

Schließlich wird der Tropfen von modernen Wasser- und Wärmemessgeräten erzeugt.

Wie und wofür? Um diese Frage zu beantworten, müssen Sie den Leser auf das Bernoulli-Gesetz verweisen, wonach der statische Druck des Flusses umgekehrt proportional zur Geschwindigkeit seiner Bewegung ist.

Dies gibt uns die Möglichkeit, ein Gerät zu entwerfen, das den Wasserfluss erfasst, ohne unzuverlässige Laufräder zu verwenden:

• Wir überspringen den Fluss durch den Querschnitt.
• Wir erfassen den Druck im engen Teil des Zählers und in der Hauptleitung.

Wenn Sie den Druck und die Durchmesser kennen, können Sie mit Hilfe der Elektronik den Durchfluss und den Wasserdurchfluss in Echtzeit berechnen. Bei Verwendung von Temperatursensoren am Ein- und Ausgang des Heizkreislaufs ist es einfach, die im Heizsystem verbleibende Wärmemenge zu berechnen. Gleichzeitig wird der Warmwasserverbrauch anhand der Durchflussdifferenz in den Vorlauf- und Rücklaufleitungen berechnet.

Delta erstellen

Wie entsteht der Differenzdruck?

Aufzug

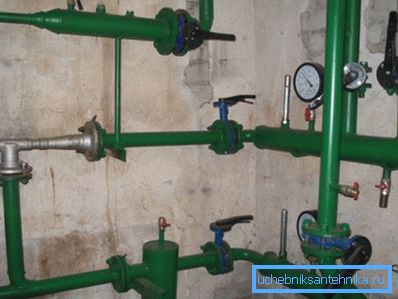

Das Hauptelement des Heizungssystems eines Mehrfamilienhauses ist ein Aufzug. Das Herzstück ist der Aufzug selbst - eine unscheinbare Roheisenröhre mit drei Flanschen und einer Düse im Inneren. Bevor das Prinzip des Aufzugs erläutert wird, ist es eines der Probleme der Zentralheizung.

Es gibt so etwas wie eine Temperaturkurve - eine Tabelle der Abhängigkeit der Temperatur der Vor- und Rücklaufstrecken von den Wetterbedingungen. Wir geben einen kurzen Auszug daraus.

Abweichungen von der Grafik nach oben und unten sind ebenfalls unerwünscht. Im ersten Fall sind die Wohnungen kalt, im zweiten - die Energiekosten in einem BHKW oder Heizungsraum steigen stark an.

Wie leicht zu bemerken ist, ist der Abstand zwischen der Vorlauf- und der Rücklaufleitung groß genug. Wenn die Zirkulation für ein solches Temperaturdelta ausreichend langsam ist, wird die Temperatur der Heizungen ungleichmäßig verteilt. Bewohner von Wohnungen, deren Batterien an die Versorgungsleitungen angeschlossen sind, leiden unter der Hitze, und die Eigentümer von Heizkörpern an der Rückleitung werden einfrieren.

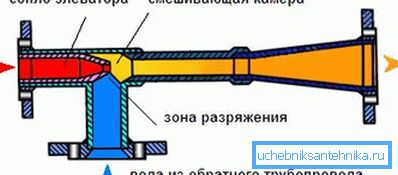

Der Aufzug sorgt für eine teilweise Rückführung des Kühlmittels aus der Rücklaufleitung. Durch das Einspritzen eines schnellen Heißwasserstroms durch die Düse wird in Übereinstimmung mit dem Bernoulli-Gesetz ein schneller Fluss mit niedrigem statischem Druck erzeugt, der zusätzliches Wasser durch die Absaugung zieht.

Die Temperatur der Mischung ist deutlich niedriger als die der Beschickung und etwas höher als in der Rücklaufleitung. Die Zirkulationsrate ist hoch und der Temperaturunterschied zwischen den Batterien ist minimal.

Sicherungsscheibe

Diese einfache Vorrichtung ist eine Stahlscheibe mit einer Dicke von mindestens einem Millimeter, in die ein Loch gebohrt ist. Sie wird auf den Flansch der Aufzugsbaugruppe zwischen den Umlaufeinsätzen gesetzt. Unterlegscheiben werden sowohl an den Zu- als auch an den Rücklaufrohren angebracht.

Wichtig: Für den normalen Betrieb der Elevator-Baugruppe muss der Durchmesser der Löcher der Sicherungsscheiben größer sein als der Durchmesser der Düse. Normalerweise beträgt der Unterschied 1-2 Millimeter.

Umwälzpumpe

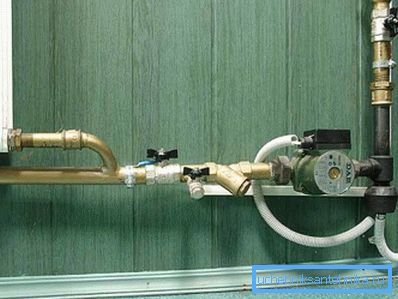

In autonomen Heizsystemen wird der Druck von einer oder mehreren (durch die Anzahl unabhängiger Kreise) Umwälzpumpen erzeugt. Die gebräuchlichsten Geräte - mit einem nassen Rotor - sind eine Struktur mit einer gemeinsamen Welle für das Laufrad und den Rotor des Elektromotors. Das Kühlmittel erfüllt die Funktionen der Kühlung und Schmierung von Lagern.

Bedeutungen

Wie ist der Druckabfall zwischen verschiedenen Teilen des Heizungssystems?

• Zwischen den Vorlauf- und Rücklaufleitungen der Heizungshauptleitung sind es ungefähr 20 bis 30 Meter oder 2 bis 3 kgf / cm2.

Hinweis: Überdruck in einer Atmosphäre hebt die Wassersäule auf eine Höhe von 10 Metern an.

• Die Differenz zwischen der Mischung nach dem Aufzug und der Rückführleitung beträgt nur 2 Meter oder 0,2 kgf / cm2.
• Der Abfall auf der Sicherungsscheibe zwischen den Umlaufeinsätzen der Aufzugsanordnung übersteigt selten einen Meter.

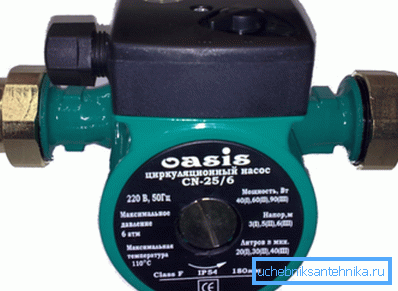

• Der von einer Nassrotor-Umwälzpumpe erzeugte Druck variiert normalerweise zwischen 2 und 6 Metern (0,2 bis 0,6 kgf / cm²).

Anpassung

Wie justiere ich den Kopf in der Aufzugsbaugruppe?

Sicherungsscheibe

Genauer gesagt ist es im Falle einer Sicherungsscheibe nicht notwendig, den Druck einzustellen, sondern die Scheibe regelmäßig durch eine ähnliche zu ersetzen, und zwar aufgrund des Abriebs des dünnen Stahlblechs im Brauchwasser. Wie kann man den Puck mit den eigenen Händen ersetzen?

Die Anweisungen sind im Allgemeinen recht einfach:

1. Alle Ventile oder Ventile im Aufzug überlappen sich.
2. Wird von einem Dumper am Rücklauf und Fluss für die Entwässerungsstelle geöffnet.
3. Lösen Sie die Schrauben am Flansch.
4. Anstelle der alten Waschmaschine wird eine neue installiert, die mit einem Dichtungspaar ausgestattet ist - auf jeder Seite eine.

Tipp: Wenn keine Paronit-Scheiben aus der alten Autokamera herausgeschnitten wurden. Vergessen Sie nicht, die Öse zu schneiden, wodurch der Puck in die Nut des Flansches geraten kann.

1. Schrauben paarweise über Kreuz. Nach dem Pressen der Dichtungen werden die Muttern jeweils um höchstens eine halbe Umdrehung angezogen. Wenn Sie sich beeilen, führt eine ungleichmäßige Kompression früher oder später dazu, dass die Dichtung den Druck auf einer Seite des Flansches erbrochen.

Heizsystem

Der Unterschied zwischen der Mischung und dem Rückfluss wird regelmäßig nur durch Austauschen, Aufgießen oder Aufreiben der Düse reguliert. Manchmal besteht jedoch die Notwendigkeit, das Differential zu entfernen, ohne die Heizung anzuhalten (in der Regel mit starken Abweichungen von der Temperaturkurve bei kaltem Wetter).

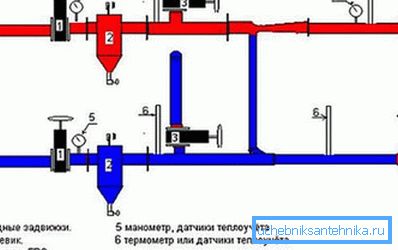

Dies geschieht durch Einstellen des Einlassventils an der Rücklaufleitung; Wir entfernen also den Unterschied zwischen den direkten und den umgekehrten Fäden und dementsprechend zwischen der Mischung und dem Rücklauf.

1. Wir messen den Druck am Durchfluss nach dem Einlassventil.
2. Schalten Sie das Warmwasser auf die Zuleitung.
3. Schrauben Sie das Manometer in das Ablaufrohr am Rücklaufrohr.
4. Schließen Sie das Eingangsrückführungsventil vollständig und öffnen Sie es allmählich, bis der Abfall von der ursprünglichen um 0,2 kgf / cm2 abnimmt. Eine Manipulation beim Schließen und anschließenden Öffnen des Ventils ist erforderlich, um die Wangen am Schaft zu maximieren. Wenn Sie nur das Ventil bedecken, können die Wangen in der Zukunft nachlassen. Der Preis für eine lächerliche Zeitersparnis ist mindestens eine nicht gefrorene Heizungsheizung.
5. Die Temperatur der Rücklaufleitung wird in Abständen von 24 Stunden überwacht. Falls erforderlich, wird das Differenzial bei 0,2 Atmosphären auf einmal entfernt.

Offline-Druck

Die unmittelbare Bedeutung des Wortes Differential ist eine Änderung des Niveaus, ein Abfall. Im Rahmen dieses Artikels werden wir ihn ansprechen. Warum fällt der Druck in der Heizungsanlage ab, wenn es sich um einen geschlossenen Kreislauf handelt?

Denken Sie zunächst daran: Wasser ist fast inkompressibel.

Übermäßiger Druck im Kreislauf wird durch zwei Faktoren erzeugt:

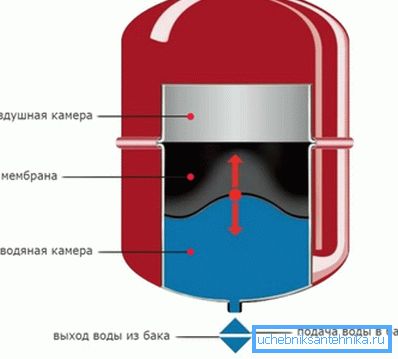

• Die Anwesenheit im System des Membranausdehnungsgefäßes mit seinem Luftkissen.

• Die Elastizität von Rohren und Heizkörpern. Ihre Elastizität geht gegen Null, aber bei einer großen Fläche der Innenfläche der Kontur wirkt sich dieser Faktor auch auf den Innendruck aus.

Praktisch bedeutet dies, dass der vom Manometer im Heizungssystem gemessene Druckabfall in der Regel durch eine äußerst unbedeutende Volumenänderung des Kreislaufs oder eine Verringerung der Kühlmittelmenge verursacht wird.

Und hier ist eine mögliche Liste von beiden:

• Beim Erwärmen dehnt sich Polypropylen mehr als Wasser aus. Beim Starten eines aus Polypropylen zusammengesetzten Heizsystems kann der Druck etwas abfallen.

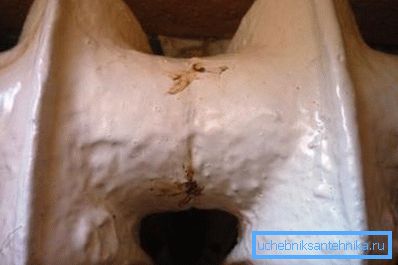

• Viele Materialien (einschließlich Aluminium) sind ausreichend plastisch, um bei mäßigem Druck ihre Form zu verändern. Aluminiumheizkörper können mit der Zeit einfach anschwellen.
• Die in Wasser gelösten Gase verlassen den Kreislauf allmählich durch die Lüftungsöffnung und beeinflussen die tatsächliche Wassermenge.
• Eine erhebliche Erwärmung des Wärmeträgers bei zu geringem Volumen des Ausdehnungsgefäßes zum Heizen kann das Sicherheitsventil auslösen.

Schließlich können nicht ganz echte Fehler ausgeschlossen werden: kleine Lecks an den Verbindungsstellen von Profilen und Schweißnähten, ein Beiznippel im Ausgleichsbehälter und Mikrorisse im Kesselwärmetauscher.

Fazit

Wir hoffen, dass wir die Fragen beantworten konnten, die sich beim Leser angesammelt haben. Das dem Video beigefügte Video bietet ihm wie üblich die Aufmerksamkeit weiterer thematischer Materialien. Erfolge!
