Dreiwegeventil zum heizen: zweck, gerät, merkmale der

Für die Installation von Heizungssystemen werden verschiedene Ventile und Steuerventile verwendet, und für die erfolgreiche Montage der Sanitärausrüstung mit eigenen Händen ist es notwendig, dies zu verstehen. Wir möchten eine der funktionellsten Arten solcher Ventile betrachten - ein Dreiwegeventil.

Multiport-Krane

Gerät

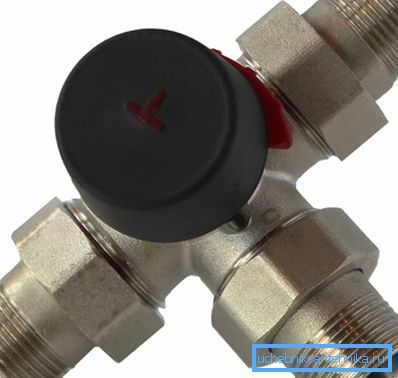

Das Dreiwegeventil ist eine T-förmige Abzweigung von Rohren mit einem Verriegelungs- und Einstellmechanismus. Das Gerät hat zwei Eingänge und einen Ausgang, und wenn Sie es dagegen einschalten, einen Eingang und zwei Ausgänge.

Eingabeeingaben sind mit den Buchstaben A und B und Ausgabe-AB gekennzeichnet.

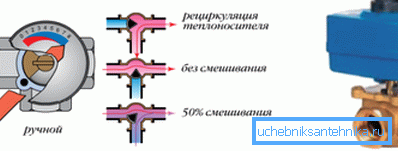

Der Verriegelungsmechanismus hat drei Positionen (drei Umdrehungen):

1. In der ersten Position tritt Wasser in den Eingang A ein und fließt aus dem Ausgang AB heraus, während der Eingang B vollständig blockiert ist.
2. In der zweiten Position bewegt sich das Wasser vom Eingang B zum Ausgang AB, und der Eingang A ist vollständig blockiert.
3. In der dritten Position fließt das Wasser in die beiden Einlässe A und B, und am Auslass AB erhalten wir eine Mischung aus zwei Strömen.

Beachten Sie! Die aufgeführten Bestimmungen sind angemessen für die Anpassung von Modellen. Produkte, die nur zum Schalten von Flüssen bestimmt sind, haben keine dritte Position.

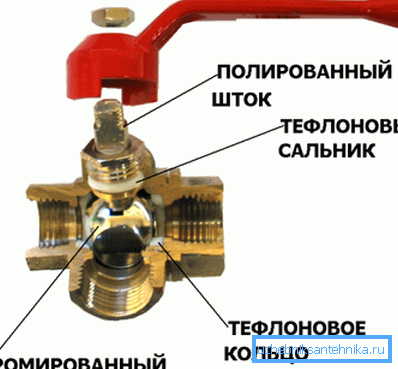

Der Schließmechanismus kann auf verschiedene Arten angeordnet werden:

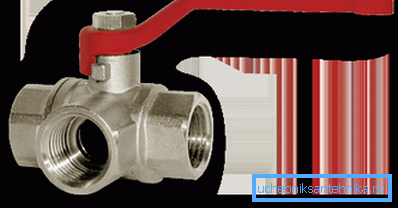

• Sharovy. Zum Wechseln von Threads durch Überlappen eines der Kanäle. Für die Anpassung ist schlecht;
• Rotary. Sie dient zur Einstellung, da der Kanal problemlos geöffnet und geschlossen werden kann.

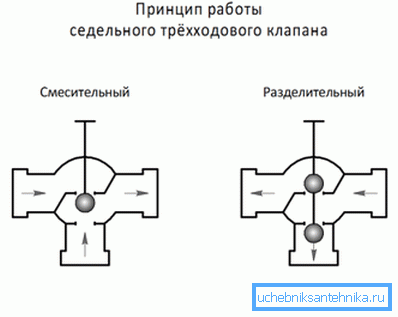

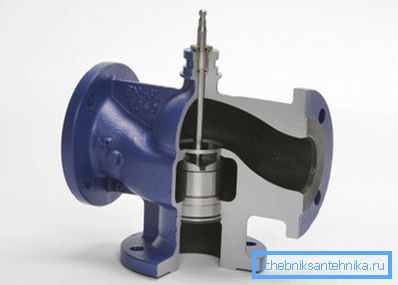

• Sattel. Es kann sowohl ein Verriegelungs- als auch ein Einstelldesign haben.

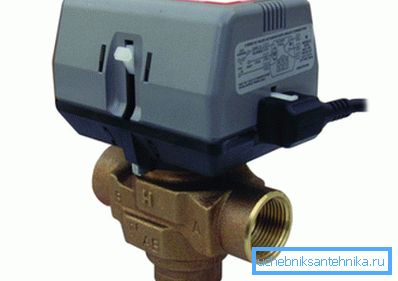

Der Mechanismus wird entweder manuell mit einem Griff (Handrad) oder mit einem elektrischen Antrieb gesteuert. Ausgestattet mit Servos können Produkte in Systeme mit automatischer Steuerung eingebaut werden.

Beachten Sie! Trotz einer so wichtigen Funktionalität und einer gewissen Unentbehrlichkeit ist das Gerät recht einfach aufgebaut und daher preisgünstig.

Zweck und Funktionen

Das Dreiwegeventil kann drei Funktionen erfüllen:

1. Mischen des Kühlmittelstroms. Es wird verwendet, wenn der Rücklauf in die Beschickung gemischt werden muss, um die Vorlauftemperatur zu den Niedertemperaturkreisläufen zu senken oder die Leistung der Heizkörper anzupassen, ohne den Betrieb des Kessels zu verändern.
2. Aufteilen eines Streams in zwei Kanäle. Es wird verwendet, um das erwärmte Kühlmittel in das Warmwassersystem oder in den Speicher, in den Kessel usw. abzulassen.
3. Richtung des Kühlmittels umschalten. Es wird verwendet, wenn mehrere Geräte im selben System zusammenarbeiten und den Kreislauf in den Umluftmodus schalten.

Betrachten Sie einen der häufigsten Fälle: Der Heizkessel ist an die Heizkörperverkabelung und einen beheizten Bodenkollektor angeschlossen. Wie bekannt ist, hat der Wärmeträger für Heizkörper eine Temperatur von etwa 70 bis 95 Grad, während der Wärmeträger für ein System von warmen Böden nicht über 40 bis 50 Grad erwärmt werden sollte.

Wenn wir die Kühlmitteltemperatur senken, funktionieren die Heizkörper nicht normal und das Haus wird kalt. Wenn wir kochendes Wasser auf dem warmen Boden servieren, ist es unangenehm, auf dem Boden zu laufen. Was sollen wir tun

Hier hilft das Dreiwegeventil. Die Rücklaufleitung ist über ein Dreiwegeventil, das auf den Mischmodus eingestellt ist, mit der Zufuhr zum Kollektor eines warmen Bodenbypasses verbunden.

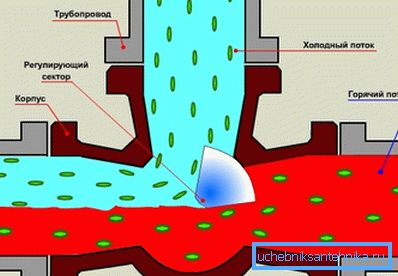

Als Ergebnis wird ein kalter Strom aus dem Rücklauf in den heißen Wasserstrom gemischt und die Temperatur des resultierenden Strahls wird auf 40 bis 50 Grad gemittelt, die wir benötigen. Falls gewünscht, können Sie durch Anpassen der Position der Klappe die Temperatur in der Bodenkontur erhöhen oder senken.

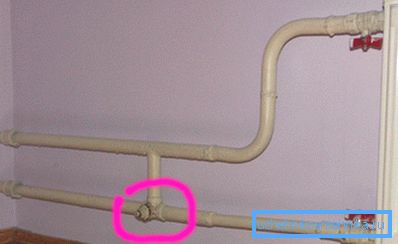

Ein anderes Beispiel ist der Anschluss des Kühlers über Bypass in gleicher Weise. Wenn sich der Wasserhahn in der Mischposition befindet, wird die Temperatur des Kühlers niedriger als die Temperatur des aus dem Kessel strömenden Kühlmittels, während der Rest der Geräte weniger abgekühltes Wasser erhält.

Wenn wir den Griff wechseln und den Bypass ausschalten, arbeitet der Kühler mit voller Leistung. Wenn Sie das Gerät ausschalten müssen, schalten Sie das Ventil einfach in den Modus "Rücklauf absperren" und "Bypass öffnen" und das Absperrventil am Kühlereinlass. Danach zirkuliert das Kühlmittel um diese Batterie.

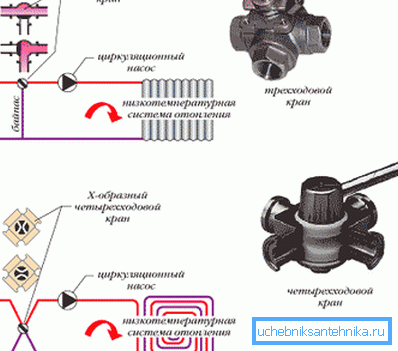

  Beachten Sie! Es ist möglich, ein Vierwegeventil zu verwenden, für das kein Bypass erforderlich ist.

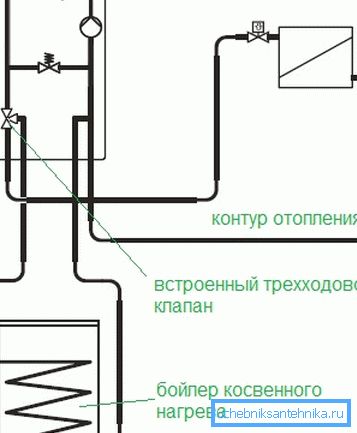

Schließlich erlaubt die Anweisung die Verwendung eines Mehrwegeventils in Mehrkreissystemen mit parallel arbeitenden Kesseln, einem Kessel und einem indirekten Heizkessel mit Wasserzufuhr für die Heizung und Warmwasserversorgung. Die Geräte ermöglichen die Trennung der Strömungen und die Regelung ihrer Temperatur, wodurch der gemeinsame Betrieb mehrerer Einheiten und Stromkreise sichergestellt wird.

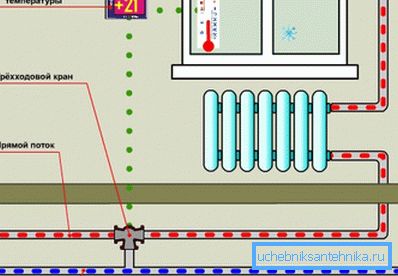

Beachten Sie! Wenn ein Ventil mit einem Servoantrieb an einen Thermostat angeschlossen ist, gibt der Controller bei sinkender Raumtemperatur einen Befehl an den Motor und schließt den Bypass. Wenn der gewünschte Wert erreicht ist, kehrt das Gerät zum Mischmodus zurück.

Fazit

Dreiwegeventile ermöglichen das Mischen, Trennen und Umschalten von Strömungsrichtungen in den Kreisläufen von Heizungsanlagen. Das Video hilft Ihnen, ihre Wirksamkeit und Funktionalität visuell zu überprüfen.
