Diy heizsystem: tipps für einen anfänger

Das Thema dieses Artikels ist ein selbstgebautes Heizsystem. Wir müssen uns mit den wichtigsten Elementen vertraut machen, um die Auswahl der Geräte und Materialien sowie die Verdrahtung und den Verdrahtungsplan der Heizgeräte zu bestimmen.

Also lass uns anfangen.

Wärmequelle

Wie heizt man einen Raum, der sich in einiger Entfernung von der nächsten Heizungsanlage befindet? Dies erfordert natürlich eine unabhängige Wärmequelle - einen Wasserkocher.

Bei der Auswahl eines Kesseltyps ist es wichtig, auf seine zwei Eigenschaften zu achten:

• Effizienz Je niedriger der Preis für ein Kilowatt thermischer Energie ist, desto niedriger sind die Betriebskosten.
• Autonomie der Arbeit. Im Idealfall sollten Heizgeräte nicht auf sich selbst achten.

Nehmen wir die entsprechenden Bewertungen vor und vergleichen Sie dann die Positionen der Kessel verschiedener Typen.

Effizienz

Es scheint, dass die Tabelle keine Kommentare erfordert. Das Hauptgas ist in Bezug auf die Heizkostenersparnis mit großem Abstand führend.

Autonomie

Bei diesem Parameter unterscheiden sich die Schätzungen jedoch stark von der vorherigen Bewertung.

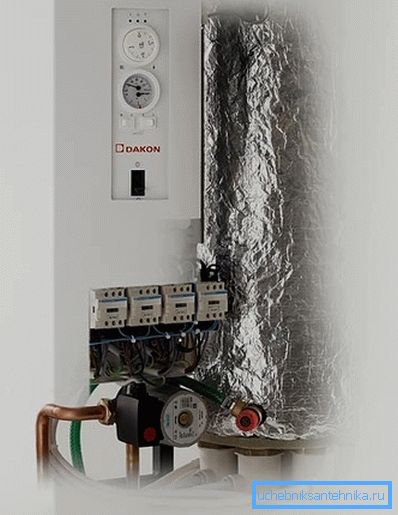

1. Der unbestrittene Führer ist der Strom. Der Elektrokessel erfordert weder Wartung in irgendeiner Form noch die Entfernung von Verbrennungsprodukten. Es reicht aus, wenn der Eigentümer die Temperatur des Kühlmittels oder, wenn ein externer Thermostat vorhanden ist, die Lufttemperatur im Raum einstellt.

1. An zweiter Stelle für Benutzerfreundlichkeit - Gas. Die Anordnung von Heizsystemen mit einem Gaskessel ermöglicht es ihnen außerdem, unabhängig und unbegrenzt zu arbeiten, wobei die eingestellte Temperatur beibehalten wird. Der Eigentümer muss sich nur noch um die Installation des Luftkanals kümmern, der zur Straße führt.

Um es klar zu sagen: es handelt sich um Kessel mit elektronischer Zündung. Piezofeuerungen machen den Kessel nicht flüchtig, es muss jedoch manuell gezündet werden (insbesondere mit einem erloschenen Zünder).

1. Durch den Einsatz von Dieselkraftstoff kann das System auch lange autonom arbeiten.; Ein massiver Tank mit Dieselkraftstoff und Brennergeräuschen, die sich beim Start nur wenig von Fluglärm unterscheiden, macht die Verwendung dieser Wärmequelle jedoch weniger komfortabel.
2. Pelletkessel mit einem Bunker und einer automatischen Brennstoffzufuhr sorgen für einen etwas geringeren Automatisierungsgrad: Der Bunker muss regelmäßig geladen werden, und der Bunker wird Sie nicht vor der Reinigung der Aschelade bewahren.
3. Schließlich erfordern Festbrennstoffkessel die größte Aufmerksamkeit.. Kohle und Brennholz müssen alle paar Stunden geladen werden. Die Verwendung von Gasgeneratoren, oberen Verbrennungskesseln und Wärmespeichern verändert das Bild zum Guten, aber nicht so radikal.

Die Schlussfolgerungen liegen auf der Hand: Wenn Sie die Möglichkeit haben, das Hauptgas zu verwenden, können andere Optionen für die Implementierung von Heizungen nicht gesucht werden.

Bei der Auswahl eines Gaskessels sollte auf einige weitere Merkmale geachtet werden.

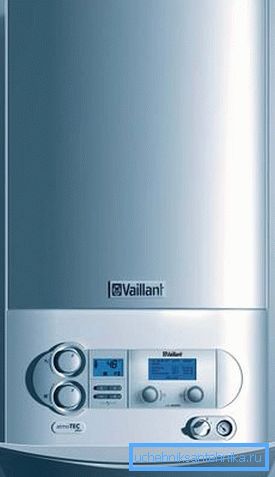

• Wenn Unterbrechungen in der Stromversorgung nicht systematisch sind, entscheiden wir uns für ein Produkt mit Zwangsneigung und elektronischer Zündung.
• Kondensationskessel sind um 9–11% wirtschaftlicher als Konvektionskessel. Sie nutzen nicht nur die Verbrennungswärme des Gases, sondern auch die Energie, die bei der Kondensation von Verbrennungsprodukten freigesetzt wird.

Wärmeleistung

Wie baut man ein Heizungssystem, das das Haus mit der nötigen Wärmemenge versorgt? Natürlich lohnt es sich, mit den Berechnungen zu beginnen. Wir müssen die Heizleistung des Kessels und die Gesamtleistung der Heizgeräte schätzen.

Die Berechnungsformel lautet wie folgt: Q = V · Dt · k / 860.

Darin:

• Q - thermische Leistung (KW).
• V ist das Volumen des Hauses in Größe (einschließlich Wände) in Kubikmetern.
• Dt - der Temperaturunterschied zwischen Haus und Straße in den kältesten fünf Wintertagen. Daten zum durchschnittlichen Minimum für Ihre Stadt finden Sie in der bekannten Online-Enzyklopädie. Die Innentemperatur wird nach Hygienestandards (18 - 22 ° C) gemessen.
• k - Erwärmungskoeffizient. Es wird basierend auf der folgenden Tabelle interpoliert:

Für ein Haus mit 8 x 8 x 6 Metern mit einer Innentemperatur von + 20 ° C und einem durchschnittlichen Minimum von -24 ° C im Januar, das mit einer hochwertigen Isolierung (k = 0,8) hergestellt ist, benötigen Sie beispielsweise (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (gerundet) Kilowatt Wärme.

Um diese Macht auf die Räumlichkeiten zu verteilen, reicht es aus, ihren Anteil am Gesamtvolumen des Hauses zu berechnen.

Sie sollten einige Feinheiten nicht vergessen:

• Räume ohne Heizkörper (Diele, Abstellraum, WC) werden von benachbarten Räumen beheizt. Ihr Volumen ist auch eine Überlegung wert.

• In der Küche gibt es normalerweise viele eigene Wärmequellen - Kühlschrank, Herd, Mikrowelle usw. Der geschätzte Wert dafür wird normalerweise um 20 - 25% reduziert.

Heizgeräte

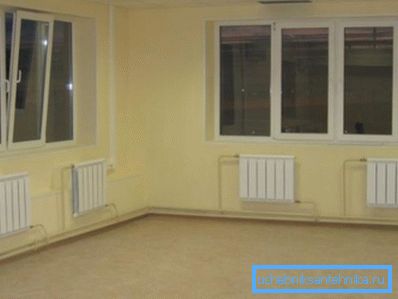

Es ist offensichtlich, dass die Vorrichtung des Heizungssystems nicht nur die Wärmequelle, sondern auch die Heizvorrichtungen umfassen muss. Welche Akkus entscheiden sich am besten für preiswerte Hausbesitzer?

Lassen Sie uns zunächst über die Bedingungen nachdenken, unter denen der Heizkörper in einem autonomen System arbeitet.

Die Betriebstemperatur liegt normalerweise im Bereich von 50 bis 80 Grad. Der Arbeitsdruck übersteigt 2,5 Atmosphären nicht. Hydraulikstöße sind ausgeschlossen - es sei denn, der Kreislauf ist natürlich gefüllt, das Ventil wird abrupt geöffnet und versagt.

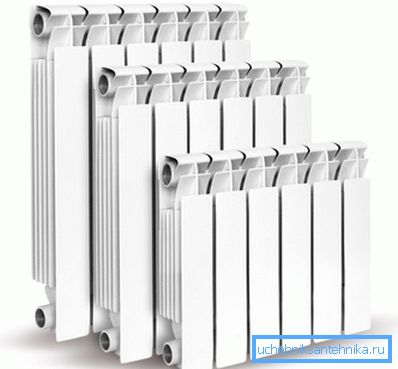

Dann können Sie sich sicher für Aluminium-Sektionsheizkörper entscheiden - schön, günstig und mit ausgezeichneter Wärmeableitung.

Pfeifen

Wie wir bereits festgestellt haben, sind extremer Druck und hohe Temperaturen in einem autonomen Kreislauf nicht vorgesehen. Wenn ja, können Sie bei den Rohren sparen: Wir wählen preisgünstiges, leichtes und langlebiges Polypropylen.

Da dieses Material einen hohen Wärmeausdehnungskoeffizienten aufweist, müssen wir:

• Wählen Sie Rohre mit Verstärkung. Eine Schicht aus Aluminiumfolie verringert die Dehnung beim Erhitzen spürbar.

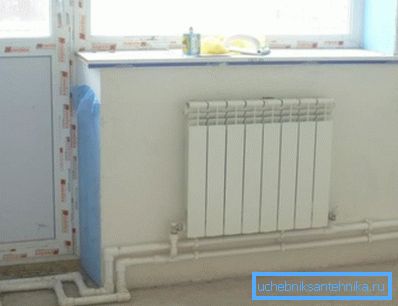

• Zur Versorgung langer gerader Abschnitte der Füllung mit Kompensatoren - Ring- oder U-förmigen Biegungen.

Wie erfolgt die Beheizung mit Polypropylen?

Zum Verschweißen von Rohren mit Formstücken wird ein Niedertemperaturlötkolben verwendet. Geschmolzene Oberflächen werden in der Arbeitsposition fixiert und nach 10 - 40 Sekunden (je nach Größe) eins.

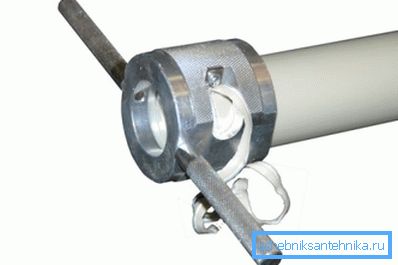

Ein wichtiger Punkt: Die Aluminiumfolie muss durch Abisolieren (Rasierer) aus dem Schweißbereich entfernt werden. Dadurch wird die Verbindung geschwächt und in der Zukunft kann es zu einer Rohrtrennung kommen.

Welche Rohrdurchmesser soll ich wählen?

1. Zum Abfüllen eines kleinen Hauses (nicht mehr als 150 m2 pro Etage) - mit einem Außendurchmesser von 25 mm.
2. Für den Anschluss an Heizkörper - mit einem Durchmesser von 20 mm.

Zusätzliche Elemente

Wie ist das Heizsystem eines geschlossenen Typs?

Neben dem Kessel, den Rohren und den Batterien verfügt es über:

• Die Umwälzpumpe, die das Kühlmittel in Bewegung setzt.
• Überbrücker mit kaltem Wasser, um das System mit Wasser zu füllen.
• Dumps an den unteren Punkten des Stromkreises, damit er vollständig entleert werden kann
• Ausdehnungsgefäß Sie kompensiert eine Zunahme des Kühlmittelvolumens mit steigender Temperatur.
• Ein Sicherheitsventil, das aktiviert wird, wenn der Tank überfüllt ist und der Druck über den berechneten Wert steigt.
• Manometer oder Thermomanometer zur Überwachung der Systemparameter.
• Automatische Belüftung

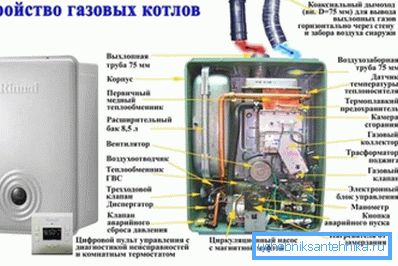

Allerdings: Die Pumpe, die Entlüftung, das Sicherheitsventil und (manchmal) der Ausdehnungsbehälter sind oft im Kesselkörper montiert, wodurch er effektiv zu einem Mini-Kesselraum wird. Bevor Sie einkaufen gehen, lesen Sie die Dokumentation.

Zusätzlich kann optional installiert werden:

• Einzelne Heizvorrichtungen und Abschnitte der Ventilkontur trennen.
• Sumpf vor der Pumpe.
• Drosseln oder Thermostate, die die Temperatur der Heizkörper regeln.
• In den oberen Punkten des Kreislaufs - zusätzliche Luftkanäle.

Layout

Wie heizt man in einem einstöckigen Haus? Nach Ansicht des Autors wäre Leningrad die beste Lösung - Einrohrverkabelung um den Boden herum mit Heizkörpern, die parallel zur Hauptabfüllung angeschlossen sind. Es ist absolut störungsfrei und verhindert, dass die Zirkulation in einem Teil des Kreislaufs aufgrund von Überhitzung stoppt.

Wie heizt man auf zwei Etagen?

Es gibt zwei mögliche Optionen.

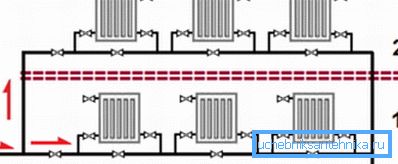

1. Zwei Ringe (einer pro Etage) mit Drosselklappe begrenzen die Durchgängigkeit der kürzeren Konturen.

1. Zweirohrsystem mit Abfüllung im ersten Stock und auf dem Dachboden und Verbindung mit Steigleitungen mit Heizgeräten.

Wie verbinde ich Heizkörper?

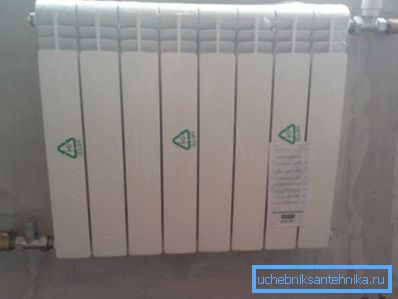

Für kurze (nicht mehr als 7 Sektionen) Heizungen ist der herkömmliche seitliche Anschluss optimal. Längere Batterien sollten diagonal oder von unten nach unten angeschlossen werden.

Fazit

Wir hoffen, dass unser Material dem Leser bei der Auswahl und Installation von Heizgeräten helfen wird. Weitere Informationen zum Einbau von Heizsystemen mit eigenen Händen finden Sie im beigefügten Video.

Erfolge!
