Die reihenfolge des heizofens: das prinzip der vorrichtung

Das Anordnen des Herdes in einem Landhaus wird von vielleicht sehr vielen Leuten durchgeführt, aber dafür ist ein Heizofen erforderlich, ansonsten können Sie eine gewöhnliche Kiste bekommen, die raucht und etwas Wärme gibt. Es gibt viele Konstruktionen und sogar Herdbücher wurden darauf geschrieben, wo die Autoren ihre Methoden anbieten. Darüber hinaus ist jeder von ihnen auf seine Weise gut, und wenn Sie sich zwischen allen entscheiden müssen, wird es äußerst schwierig sein.

Natürlich werden wir nicht auf jedes von ihnen eingehen, da wir eine separate Website dafür verwenden können, aber nur ein Design beachten, und ein thematischer Videoclip hilft.

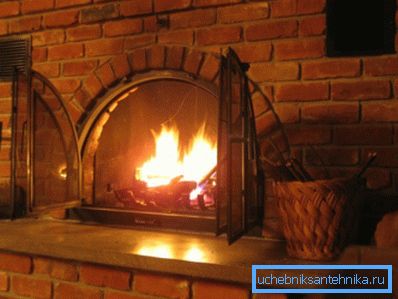

Ofenheizung

Hinweis Konstruktionen dieser Art können sowohl im Aussehen als auch im Verbrennungsprinzip sehr unterschiedlich sein. Es kann kochen, kombiniert werden, Öfen an der Seite und mit einem Kamin. Der Hauptunterschied ist hier die Dauer des Ofens und natürlich die Effizienz der Erwärmung.

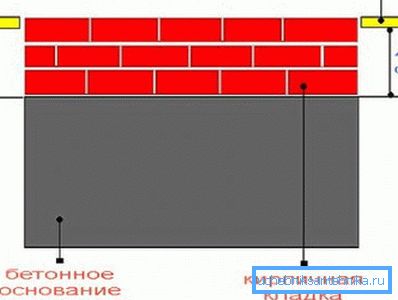

Stiftung

Alle Heizungsstrukturen, ob es sich um einen Heizofen mit Herdbank oder nur um einen Backsteinofen handelt, benötigen zwingend ein gutes Fundament mit einer Tiefe von mindestens 40 cm. Darüber hinaus sollte die Lösung auf ein etwa 3-5 cm hohes Sand- und / oder Steinkissen gegossen werden. Dazu Betonklasse B20 oder B25 (Marke M250 bzw. M300) einbauen. (Siehe auch den Artikel Biokraftstoffe für Kamine: Merkmale.)

Empfehlung. Binden Sie das Ofenfundament auf keinen Fall mit dem Bändchenfuß des Hauses zusammen - halten Sie einen Abstand von mindestens 20-25 cm ein, da andernfalls, wenn die Absenkung eins ist, eine Struktur die andere ziehen kann, wodurch die Wand des Hauses oder des Ofens reißt.

Notwendige Materialien und Bestellung

Benötigtes Material für den Bau

Wenn Sie über alles verfügen, was Sie für den Bau des Ofens benötigen, können Sie mit der Arbeit beginnen. Sie müssen nur alle in der Tabelle aufgeführten Materialien kaufen, damit keine höheren Umstände eintreten. Der Vorteil ist, dass der Preis recht günstig ist.

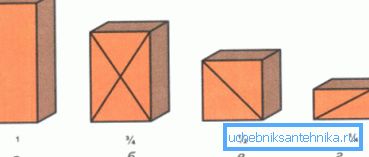

• 1 - an den Ecken sind Ziegelsteine ​​bei 3/4, aber gleichzeitig wird die Vorderwand durch Stoßen am Bett ausgelegt. Bestimmen Sie den Einbauort der Aschelade (normalerweise in der Mitte) und haften Sie an zwei Steinen an der oberen Kante (dies ist gut, wenn Sie eine Schleifmaschine mit Diamantscheibe verwenden). Nun müssen Sie den Raum zwischen Aschenkasten und Vorderwand bis zur 3. Reihe mit Sand füllen.
• 2 - In der Mitte der Vorderwand die Tür für das Gebläse montieren, die um den Umfang in 3/4 Stücken befestigt ist. Der Rest der Serie ist in voller Größe ausgelegt.
• 3 - machen Sie die Verlegung in voller Größe, aber auf der Aschelade, Bringen Sie unbedingt einen Metallstreifen an der Wand an - die optimale Größe beträgt 35040 mm.
• 4 - das Stahlband der Aschenkammer überlappen und außerdem legst du Ziegelsteine ​​auf den Sand, den du früher eingeschlafen hättest.
• 5 - die Reihenfolge der Heizöfen dieses Typs in der 5. Reihe muss einen Rost einbauen, das wird über der Aschenkiste sein. Außerdem müssen Sie alle oberen Flächen der Steine ​​abschneiden, damit die brennenden Kohlen ohne Verzögerung auf dem Rost darauf rollen können.
• 6 - jetzt ist die Ofentür montiert. Auch in dieser Reihe an der Rückwand befinden sich alle Abhänge, so dass Sie in einer Ebene mit einer Neigung der unteren, fünften Reihe ausgehen

• 7-12 - die Feuerbox ist auf dieser Lücke in einem halben Stein montiert, wobei die Nähte vorgeschrieben werden, sowohl in den Reihen selbst als auch in den Ecken.
• 13 - Für diese Reihe benötigen Sie Teile bei 3/4. Dadurch können Sie die Feuerbox überlappen, um sie am Umfang zu überlappen.
• 14, 15 - Decken Sie die Decke mit Ihren eigenen Händen auf die Kraftstoffkammer, Nur im hinteren Bereich muss ein Loch verbleiben, das dazu dient, den Kraftstoffraum mit dem Abgasrohr zu verbinden.
• 16 - In diesem Stadium ist eine Reinigungstür installiert, wobei die rechte Seite auf 1/2 des Ziegels ruht, das wird auf den Rand gestellt. Bei einer Ton-Zement-Lösung wird der Kraftstoffraum von den oberen Rauchkanälen isoliert.
• 17-20 - die Reihenfolge eines Ziegelheizofens in diesem Intervall sieht die Installation von vertikalen Rauchkanälen vor.
• 21, 22 - hier erfolgt die Verbindung des Absenk- und des Hubkanals, auch hier endet das Schneiden, was diese beiden Kanäle verbindet.
• 23, 24 - Mauerwerk wird jetzt auf die Überlappung des Mittel- und Hinterkanals gelegt.
• 25, 26 - hier wird eine Reinigungstür installiert, sowie ein Umdrehen des Kamins aus dem mittleren Lüftungskanal der zweiten Etage.
• 27 - Rauchkanäle der zweiten Reihe sind festgelegt, wie in den Anweisungen gefordert.
• 28 - stellen Sie das Ventil für die Ansicht ein.
• 29, 30 - Installation der Rauchkanäle der zweiten Ebene wird durchgeführt.
• 31 - Massives Mauerwerk mit überlappendem Einlass für die gesamte Konstruktion.
• 32 - die anfängliche Verlegung der Decke mit der Notwendigkeit einer Ligation der Nähte.
• 33, 34 - beendet die Installation der Decke.
• 35 - weitere installation des schornsteins (Höhe wird durch die Höhe des Gebäudes bestimmt). Normalerweise beträgt der Querschnitt dieses Kanals 130130 mm.

Fazit

Die in diesem Artikel vorgestellte Ofenvariante ist nicht die beste, sondern nur eine von vielen. Außerdem muss der Heizofen entsprechend dem quadratischen und kubischen Volumen des Raumes errichtet werden. Außerdem kann eine solche Heizung nur für einen Raum ausgelegt werden und das gesamte Haus wird auf andere Weise beheizt.
