Die höhe des heizkörpers. installation von technischen

Bei der Installation gibt es zwei Arten von Heizkörpern - Boden und Wand. Daher muss bei der zweiten Option eine bestimmte Einbauhöhe des Heizkörpers vom Boden eingehalten werden, sodass er problemlos an das Heizungssystem angeschlossen werden kann.

Es sollte sofort gesagt werden, dass, wenn Sie auf klare Anweisungen zu diesem Parameter warten, dies vergeblich ist, da sie einfach nicht vorhanden sind und hauptsächlich von der Installation des Heizkreises und von der Höhe der Fensterbretter und schließlich von der Höhe der Sektion abhängen . Es ist jedoch unmöglich zu sagen, dass dieser Parameter keinen Unterschied macht, was wir Ihnen jetzt vorschlagen und das Video in diesem Artikel ansehen.

Installation von technischen Rohrleitungen und Ausrüstung

Empfehlung. Wenn bei der Installation des Systems die Abmessungen der Heizkörper in Höhe und Länge die Installation unter den Fenstern zulassen, tun Sie genau dies. Die Batterie unter dem Fenster bildet eine Art Wärmevorhang, der den kalten Luftstrom von der Seite des Glases begrenzt.

• Also, in welcher Höhe vom Boden aus Heizkörper installiert werden sollen, wird bei der Verdrahtung der Heizkreislauf gelegt, und es hängt auch davon ab, ob Sie eine Umwälzpumpe eingebaut haben. Wenn das System ohne Zwang funktioniert, ist es normal, dass die Rohre eine Neigung haben. Das bedeutet, dass Sie Raum für die Neigung der Rücklaufleitung lassen müssen, wenn es sich um eine Zweirohr-Anlage handelt, oder um die Zufuhrleitung, wenn es sich um eine Rohrleitung handelt.
• Im "Leningrad" (Einrohrsystem für 3-4 Heizkörper) befinden sich auch die Batterien mit abnehmender Kapazität, da sie in solchen Fällen keinen speziellen Hahn für das Heizgerät machen, wird der Stromkreis mit dem Anschluss an der Unterseite durch sie hindurchgeführt.
• Unterschiedliche Systeme und Installationen bedeuten, dass die Installationshöhe von Heizkörpern nach SNiP 3.05.05-84 („Technologische Ausrüstung und Rohrleitungen“) bei einem Abstand von 10-15 cm vom Boden für alle Kreisläufe normal ist. Genauer gesagt, die Schaltung selbst sollte so montiert werden, dass diese Parameter eingehalten werden können.

Was sind die Konturen?

Im Großen und Ganzen gibt es zwei Arten von Heizkreisläufen - Einrohr- und Zweirohrsystem, und alles andere ist eine Modifikation des vorhandenen Systems, sei es eine gemischte (Fußbodenheizung - Heizkörper) oder Kollektorheizung. In jedem dieser Fälle erfordert die Anweisung die Verwendung einer oder einer anderen Schaltung, wobei lediglich verschiedene Zusätze in Form von Sanitäreinrichtungen in Form von Drei- oder Vierwegeventilen und -kämmen vorgenommen werden.

Wenn ein Einrohrsystem verwendet wird, wie in der oberen Prinzipskizze, wird das gesamte Wärmeträgermedium in einer Rohrleitung eingeschlossen - es verlässt den Kessel zur Versorgung und kommt auch zurück, um das bereits gekühlte Wasser zum Heizen zu transportieren.

Auf dem Weg prallen Kühler hinein, und die Art der Verbindung macht hier absolut keinen Unterschied - unter der Säule, bei thermischem oder erzwungenem Druck dringt Wasser an den Auslässen vorbei, dringt in diese ein und tritt durch die Batterie in die Rohrleitung zurück.

Das Problem hierbei ist, dass das Kühlmittel, nachdem es die Heizeinrichtung durchlaufen hat, bereits seine vorherige Temperatur verliert. Daher wird es umso kühler, je weiter die Geräte in einem solchen System sind, je kälter es ist, desto kälter werden sie vom Kessel.

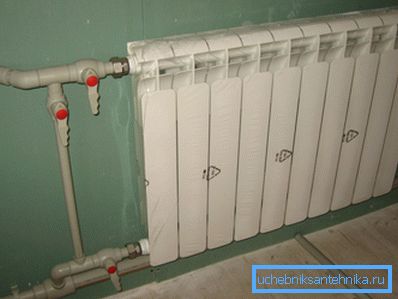

Um den Kühler während der Heizperiode demontieren zu können, ohne das Wasser abzulassen, ist vor ihm ein Bypass installiert - dies ist die Rohrleitung, die das System durchläuft und im oberen Foto deutlich zu sehen ist. Vor der Batterie befinden sich Absperrventile.

Neben der Unterstützung bei der Demontage trägt der Bypass auch teilweise zur Aufrechterhaltung der Kühlmitteltemperatur bei, da das durchströmende Wasser nicht in den Kühler gelangt. In Hochhäusern wird dieses Gerät jedoch manchmal falsch verwendet - sie setzen einen Kran darauf und blockieren ihn, wobei der gesamte Strom durch den Kühler geleitet wird. Wer weiter lebt, erhält daher kälteres Wasser.

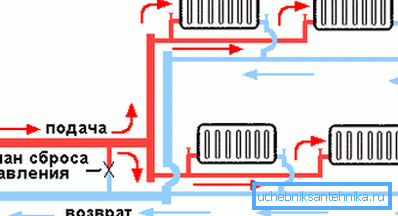

In einem Zweirohrsystem gibt es keine Probleme mit der Kühlung, genauer gesagt, es existiert, aber es hängt nur von der Länge des Rohrs selbst ab und stellt sich im Allgemeinen als so unbedeutend heraus, dass es nicht einmal beachtet wird sind minimal.

Die Sache ist, dass das heiße Kühlmittel durch die Rohrleitung zu allen Heizkörpern strömt, aber das gekühlte Wasser, das durch die Batterie fließt, kommt nicht zurück, sondern wird in die Rücklaufleitung abgeführt, wodurch die Anfangstemperatur im gesamten Kreislauf erhalten bleibt, egal wie viele Punkte es gibt .

Es gibt jedoch eine Einschränkung - der Preis für die Installation und den Betrieb wird etwas höher sein, da erstens das zweite Rohr hinzugefügt wird und zweitens mehr Wasser erwärmt werden muss und die Parameter des Geräts keine Rolle spielen, es kann die Höhe der Heizkörper sein 250 mm oder 1200 mm trotzdem.

Hinweis Wenn ein gemeinsamer Anschluss von Heizkörpern und einer Fußbodenheizung erforderlich ist, wird ein Zwei-Rohr-System verwendet. Vor dem Wasserboden-Wasserkreislauf wird jedoch ein Dreiwege-Thermostatventil installiert, das das Kühlmittel in Abhängigkeit von seiner Temperatur umverteilt.

Installationsregeln

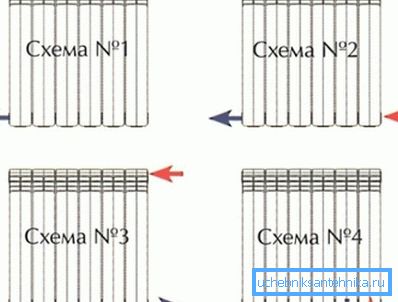

Alle vier Heizungsanschlüsse, die Sie im oberen Bild sehen, sind sowohl für Einrohr- als auch für Zweirohr-Heizsysteme anwendbar. Die Methode, die Sie verwenden, hängt mehr von der Position des Kreislaufs ab.

Bei autonomen Einrohrheizungssystemen wird jedoch entweder der untere oder der untere Seitenanschluss bevorzugt, dies liegt jedoch einfach an der einfachen Installation und nicht mehr. Außerdem kann die Höhe von Aluminiumheizkörpern (oder aus einem anderen Metall) Ihre Wahl beeinflussen - wie gesagt, alles hängt von der Ergonomie ab.

Wenn Sie sich für Heizkörper mit einer Höhe von 800 mm entscheiden, passen sie in 99% der Fälle nicht unter das Fenster, da Sie nicht nur vom Boden, sondern auch von der Fensterbank aus mindestens 10 cm zurückweichen müssen. Daher werden solche Heizgeräte häufiger verwendet warme Landschaft an den Wänden.

Daher beträgt die übliche Heizungshöhe von Bimetallheizkörpern 600 mm - so können Sie den Abstand zum Boden und zum Fensterbrett einhalten, obwohl Sie nichts daran hindern, auch Geräte mit einer Höhe von 400 oder 500 mm zu verwenden.

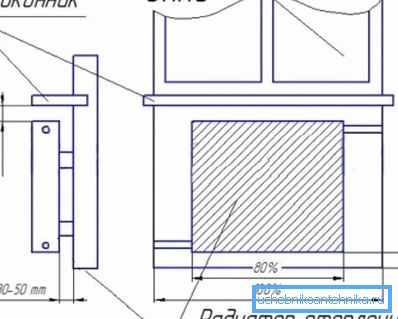

Außerdem muss bei der Installation eines Heizgeräts unter dem Fenster berücksichtigt werden, nicht nur, in welcher Höhe Radiatoren hängen, sondern auch von der Wand zurückgezogen werden müssen, damit der Spalt mindestens ist? Gerätetiefe - ansonsten wird die Wärmeübertragung stark unterschätzt.

Ich möchte noch einmal auf die Höhe zurückkehren - wenn Sie Erfolg haben, versuchen Sie, 12 cm vom Boden aus zu stehen. Denken Sie jedoch daran, dass der Abstand der Wärmeübertragung bei einem Abstand von weniger als 10 cm oder mehr als 15 cm stark unterschätzt wird.

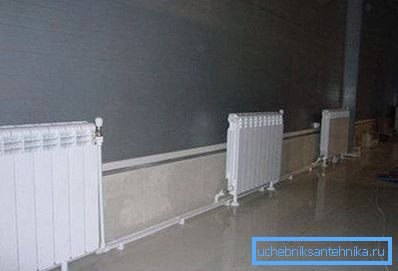

Wenn die Installation nicht unter den Fenstern erfolgt, z. B. Bodenmontage von Geräten, wie auf dem Foto oben (hier beträgt die Höhe der Heizkörper 400 mm), sollten mindestens 20 cm von der Wand entfernt werden.

Fazit

In den meisten Fällen, in denen die Warmwasserbereitung mit eigenen Händen installiert wird, versucht jeder, die Heizgeräte unter den Fenstern zu platzieren. Daher wird die übliche Höhe (500-600 mm) verwendet. Dies bedeutet jedoch nicht, dass Sie sich an diese Standards halten müssen.
