Die berechnung des durchmessers des heizungsrohrs ist ein

Bei der Installation einer Heizungsanlage wird die Rohrleitung oft auf der Grundlage der Ratschläge von Freunden oder der Empfehlungen der Verkäufer im Geschäft ausgewählt. Die Berechnung des Rohrdurchmessers für das Heizen wird nicht immer durchgeführt.

Wenn Sie die Größe nach dem Zufallsprinzip auswählen, besteht das Risiko, dass die Heizungsanlage ineffizient arbeitet.

Die Auswirkung des Durchmessers auf den Heizvorgang

Es ist unwahrscheinlich, dass die Installationsanweisungen für das Heizungssystem Einfluss auf die Berechnung der Rohrleitung haben (siehe auch, wie der Durchmesser des Heizungsrohrs berechnet wird).

Beim Durchlaufen einer Rohrleitung stößt das Kühlmittel auf verschiedene Arten von Widerständen. Dies sollte bei der Auswahl einer Standardgröße berücksichtigt werden:

• Wandreibung. Dadurch geht ein Teil der Geschwindigkeit verloren;
• Geschwindigkeitsverlust bei Kurvenfahrt. Die Verdrahtung in der Wohnung kann nicht ohne Abbiegungen durchgeführt werden (gibt es außerdem Kurven im Winkel von 90 °?);

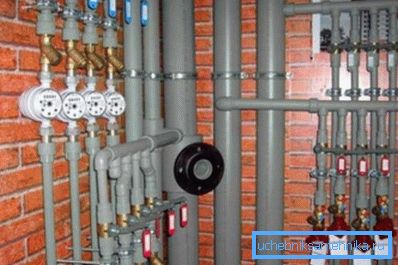

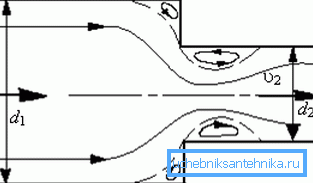

• Durchmesseränderung. Wenn Sie versuchen, bei der Verteilung in der Wohnung unterschiedliche Größen zu verwenden, wird der Strömungswiderstand auch an den unterschiedlich großen Konjugationsstellen beobachtet.

Beachten Sie! Die Verengung des Durchmessers des Heizrohrs ist unerwünscht. Bei der Verkabelung im Haus müssen Sie dieselbe Größe verwenden. Eine Ausnahme ist bei einer großen Länge der Zirkulationsschleife zulässig. In diesem Fall ist es möglich, die Geschwindigkeit des Kühlmittels durch Verringern von D zu erhöhen.

Was die Rohrleitung selbst betrifft, so kann ihr Hauptmerkmal, das die Bewegung des Kühlmittels beeinflusst, Innendurchmesser (D) genannt werden. Je kleiner es ist, desto größer ist der Druck und umgekehrt - mit wachsendem Dw sinkt der Druck im System. Dies sollte bei der Auswahl des Durchmessers des Heizrohrs berücksichtigt werden.

Ein häufiger Fehler von Laieninstallateuren ist mit diesem Phänomen verbunden. Sie sind sicher, dass bei einer größeren Größe mehr Wärmeträger die Heizkörper passieren und der Raum schneller warm wird.

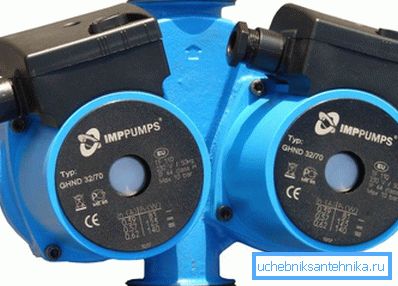

Tatsächlich ist das Gegenteil der Fall - aufgrund des Druckabfalls bleiben die Batterien kühl. In diesem Fall kann die Installation einer leistungsfähigeren Umwälzpumpe helfen, aber der Preis einer solchen Lösung ist hoch und es ist viel einfacher, den richtigen Durchmesser zu wählen.

Ein Beispiel für die Berechnung des Heizungssystems

In der Regel wird eine vereinfachte Berechnung auf der Grundlage von Parametern wie dem Volumen des Raums, dem Isolationsniveau, der Durchflussrate des Kühlmittels und der Temperaturdifferenz in den Einlass- und Auslassleitungen durchgeführt.

Der Durchmesser des Rohres zum Heizen mit Zwangsumlauf wird in folgender Reihenfolge bestimmt:

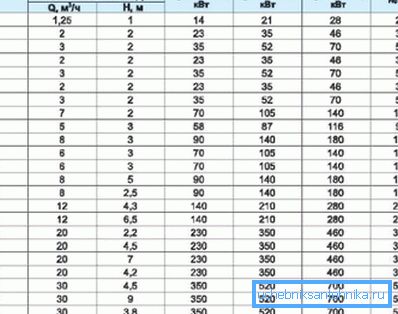

• Die Gesamtwärmemenge, die dem Raum zugeführt werden muss, wird bestimmt (Wärmeleistung, kW), Sie können sich auch auf die Tabellendaten konzentrieren.

• Ermitteln Sie die Geschwindigkeit der Wasserbewegung und bestimmen Sie das optimale D.

Berechnung der Wärmeleistung

Als Beispiel wird es einen Standardraum mit Abmessungen von 4,8 x 5,0 x 3,0 m geben. Heizkreis mit Zwangsumlauf, es ist notwendig, den Durchmesser der Heizungsrohre für die Verkabelung der Wohnung zu berechnen. Die Grundformel lautet wie folgt:

In der Formel wird die folgende Notation verwendet:

• V ist das Volumen des Raumes. Im Beispiel entspricht dies 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t ist der Unterschied zwischen der Temperatur auf der Straße und im Raum. In dem Beispiel genommen 53 ° C;

• K ist ein spezieller Koeffizient, der den Dämmungsgrad eines Gebäudes bestimmt. Im Allgemeinen liegt sein Wert im Bereich von 0,6 bis 0,9 (effektive Wärmedämmung wird verwendet, der Boden und das Dach sind isoliert, mindestens doppelt verglaste Fenster werden installiert) bis 3-4 (Gebäude ohne Wärmedämmung, z. B. Kabinen). Im Beispiel wird eine Zwischenvariante verwendet - die Wohnung verfügt über eine standardmäßige Wärmedämmung (K = 1,0 - 1,9), es wird K = 1,1 akzeptiert.

Die Gesamtwärmeleistung sollte 45,6 • 53 • 1,1 / 860 = 3,09 kW betragen.

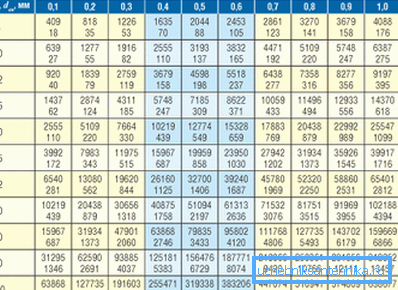

Sie können Tabellendaten verwenden.

Durchmesserbestimmung

Der Durchmesser der Heizungsrohre wird durch die Formel bestimmt

Wo wird die Notation verwendet:

• ?t - Temperaturdifferenz des Kühlmittels in der Zu- und Ableitung. Wenn man bedenkt, dass Wasser bei einer Temperatur von etwa 90 bis 95 ° C zugeführt wird und es Zeit hat, auf 65 bis 70 ° C abzukühlen, kann die Temperaturdifferenz als gleich 20 ° C angenommen werden.
• v - Geschwindigkeit der Wasserbewegung. Es ist nicht wünschenswert, dass es 1,5 m / s überschreitet, und die minimal zulässige Schwelle beträgt 0,25 m / s. Es wird empfohlen, bei einer Zwischengeschwindigkeit von 0,8 - 1,3 m / s anzuhalten.

Beachten Sie! Die falsche Wahl des Rohrdurchmessers beim Heizen kann dazu führen, dass die Geschwindigkeit unter die Mindestschwelle sinkt, was wiederum zu Verkehrsstaus führt. Infolgedessen wird die Arbeitseffizienz zu Null.

Der Wert von D in dem Beispiel ist v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm. Wenn Sie auf die Größen achten, zum Beispiel auf die PP-Pipeline, ist es offensichtlich, dass es einfach keine solchen Werte gibt. Wählen Sie in diesem Fall einfach den nächsten Durchmesser der Propylenrohre zum Heizen.

In diesem Beispiel können Sie PN25 mit Dv 33,2 mm wählen. Dies führt zu einer geringfügigen Erhöhung der Kühlmittelgeschwindigkeit, bleibt jedoch innerhalb akzeptabler Grenzen.

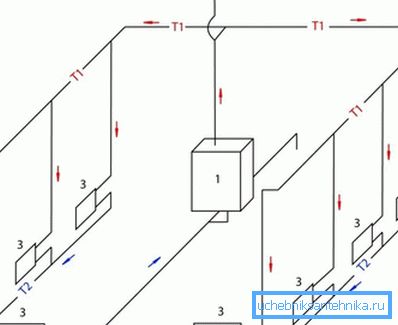

Eigenschaften von Heizungssystemen mit natürlicher Zirkulation

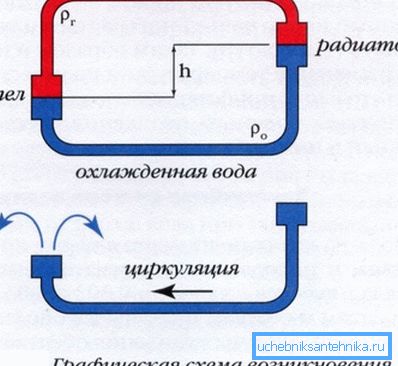

Ihr Hauptunterschied besteht darin, dass sie keine Umwälzpumpe verwenden, um Druck zu erzeugen. Die Flüssigkeit bewegt sich durch die Schwerkraft, wird nach dem Erhitzen nach oben gedrückt, durchläuft dann Kühler, kühlt sich ab und kehrt zum Kessel zurück.

Im Vergleich zu Systemen mit Zwangsumlauf sollte der Durchmesser der Heizungsrohre mit Naturumlauf größer sein. Grundlage der Berechnung ist in diesem Fall, dass der Umlaufdruck die Reibungsverluste und die lokalen Widerstände übersteigt.

Um den Wert des Umlaufdrucks nicht jedes Mal zu berechnen, sind spezielle Tabellen für unterschiedliche Temperaturdifferenzen erstellt. Wenn zum Beispiel die Länge der Rohrleitung vom Heizkessel zum Kühler 4,0 m beträgt und die Temperaturdifferenz 20 ° C (70 ° C am Auslass und 90 ° C im Zulauf) beträgt, beträgt der Zirkulationsdruck 488 Pa. Darauf basierend wird die Geschwindigkeit des Kühlmittels durch Ändern von D ausgewählt.

Bei Berechnungen mit eigenen Händen ist auch eine Verifizierungsberechnung erforderlich. Das heißt, die Berechnungen werden in umgekehrter Reihenfolge durchgeführt. Zweck des Tests ist es festzustellen, ob die Reibungsverluste und der örtliche Widerstand den Umlaufdruck nicht überschreiten.

Zusammenfassend

Die Berechnung der Heizungsleitung ist eine sehr wichtige Aufgabe in der Planungsphase. Die Informationen in diesem Artikel ermöglichen es Ihnen, die Heizungsanlage unabhängig voneinander zu berechnen, sodass ein komfortables Mikroklima im Haus gewährleistet ist (siehe auch Artikel Welche Heizungsrohre sind besser: eine Analyse der 4 häufigsten Optionen).

Im Video dieses Artikels wird die Berechnung der Pipeline mit der zulässigen Geschwindigkeit durchgeführt.
