Das ventil für den kühler. das funktionsprinzip des

Nach Typen kann das Einstellventil für Heizkörper in zwei Typen eingeteilt werden. Hierbei handelt es sich um einen Mechanismus mit einstellbarer Intensität des Kühlmittelflusses und diskret, der entweder offen oder geschlossen sein kann.

Wenn bei der ersten Einheit alles klar ist, ist die zweite, thermostatisch, in elektronische mit verschiedenen Logikarten und mechanischen Typen mit unterschiedlichen Füllstoffen unterteilt, von denen die Betriebsqualität abhängt. Daher konzentrieren wir uns mehr auf Thermostatgeräte und deren Gerät sowie auf das Video in diesem Artikel.

Klimatisierung

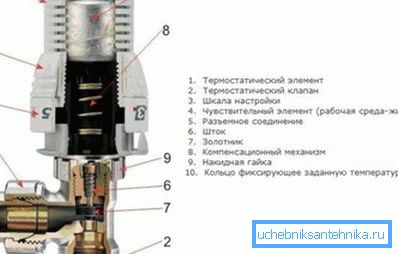

Das Funktionsprinzip des Thermostats

• Der Wärmeträger, der im Heizungssystem zirkuliert, hat eine bestimmte Temperatur, die auf den Kühler übertragen wird, die Heizluft im Raum und das normale Ventil reguliert die Durchflussmenge, wodurch die Batterie kühler oder heißer wird. Beim Thermostat wird auch die Temperatur im Heizkörper reguliert, dies geschieht jedoch automatisch in Abhängigkeit von der Lufttemperatur im Raum.
• Das thermostatische Regelventil am Kühler verfügt über einen Füllstoff (fest, flüssig oder gasförmig), der auf die Lufttemperatur reagiert, d. H., Wenn es erhitzt wird, dehnt es sich aus und drückt die Stange, wodurch der Durchgang des Kühlmittels blockiert wird, und wenn es abgekühlt wird, verengt sich die Stange und der Stab wird heiß Wasser zirkuliert im Kühler. Der elektronische Thermostatregler arbeitet auf ähnliche Weise, ist jedoch viel genauer.

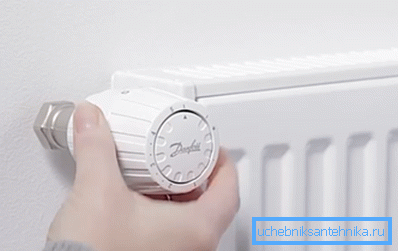

• Stellen Sie beispielsweise den Abstimmknopf auf 3 - dies entspricht normalerweise 20 ° C, und die Zirkulation des Kühlmittels wird fortgesetzt, bis die Lufttemperatur im Raum auf 21 ° C ansteigt. Wenn dies geschieht, dehnt sich der Füllkörper aus, der Balg drückt auf den Stab und Die Passage wird gesperrt. Wenn die Lufttemperatur im Raum auf 19 ° C fällt, nimmt der Füllstoff ab und das Wasser drückt den Stiel zurück, wodurch ein Durchgang für den Kühler entsteht.

Mechanische Thermostate

Hinweis Alle Thermostatregler mechanischer Bauart werden in drei Gruppen eingeteilt, indem der Balg mit verschiedenen Füllstoffen gefüllt wird. Es kann also Feststoffe wie Paraffin, Stearin oder Ozokerit sein, flüssig wie Alkohol oder Öl oder es kann sich um ein verflüssigtes Gas handeln.

In Fällen, in denen der Balg mit Paraffin, Stearin oder Ozokerit gefüllt ist, verlangsamt sich der Reaktionsprozess eher - der Füllstoff erreicht nur 40 Minuten, nachdem der Raum die gewünschte Temperatur erreicht hat, den erforderlichen Zustand.

Und da die Reaktion des Geräts auf einen Grad programmiert ist, hat es einfach keine Zeit, um bei der richtigen Temperatur zu arbeiten, und der Fehler erreicht in der Regel bereits 1,5? Das heißt, wenn Sie 20 ° einstellen, funktioniert es nicht bei 19-21 ° C, sondern bei 17,5-22,5 ° C.

Ein weiterer Nachteil einer solchen Vorrichtung ist der Einfluss von Fremdfaktoren, zum Beispiel kann Paraffinwachs von der Rückwand eines Kühlschranks erhitzt werden, der sich in der Nähe befindet oder von Zugluft gekühlt wird. Mechanische Geräte mit festem Füllstoff gelten jedoch als die zuverlässigsten unter ihren Gegenstücken (Flüssigkeit und Gas), außerdem ist der Preis für sie etwas niedriger.

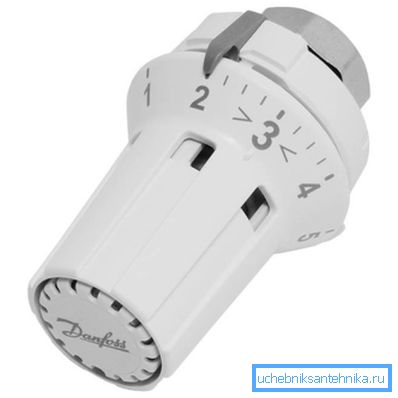

In Fällen, in denen der Regler mit Alkohol oder Öl gefüllt ist, reagiert der Balg viel schneller - dies geschieht nach 25 Minuten - fast doppelt so schnell wie bei einem festen Füllstoff. In der Erscheinung sind diese Hähne kompakter, da der Balg hier kleiner ist, daher wird der Kopf mit dem Einstellknopf zusammengedrückt.

Ein solches Gerät kann bei einer Kühlmitteltemperatur von 50-80 ° C einwandfrei funktionieren, jedoch ist der Fehler hier möglich und beträgt je nach Hersteller 0,9-1,5 ° C.

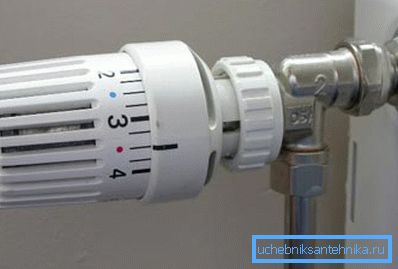

Unter den Mechanikern ist der Thermostat mit einem Gasbalg die beste Lösung - seine Verzögerung bei der Reaktion auf einen Temperaturanstieg oder -abfall im Vergleich zu Feststoffen und Flüssigkeiten ist minimal.

Es dauert nur 8 Minuten, um auf eine Änderung der Lufttemperatur im Raum zu reagieren - verglichen mit 25 und 40 Minuten, das ist sehr wenig! Der Grund hier ist ziemlich einfach - der Balg ist so weit wie möglich von den Wänden des Reglers entfernt, wodurch seine Empfindlichkeit erhöht wird, da Fremdfaktoren hier nur eine minimale Wirkung haben können.

Hinweis Temperaturregler jeder Art, direkt und eckig, empfiehlt die Installation nicht in der Nähe von Heizgeräten, in Zugluft und hinter Vorhängen. Diese Faktoren tragen zum Versagen des Mechanismus bei.

DANFOSS-Thermostatsteuerungstabelle

Elektronische Thermostate

Es gibt zwei Arten von elektronischen Thermostaten für einen Heizkörper - mit offener und geschlossener Logik, dh die erste Option ist programmierpflichtig und die zweite Option nicht.

Sie unterscheiden sich in der Anwendung, so dass Geräte mit geschlossener Logik direkt an Heizkörpern und programmierbare Regler als unabhängige Heizung in einer unabhängigen Heizung installiert werden. Es sammelt Informationen über die Temperatur in jedem Raum mit einem Fernbedienungssensor und kann somit die Gesamttemperatur regulieren.

Ein wesentlicher Nachteil elektronischer Thermostatventile besteht in ihren hohen Kosten und der Abhängigkeit von der Stromquelle. Wenn der Akku leer ist oder der Akku leer ist, funktioniert das Gerät nicht mehr.

Hinweis Bei der Montage an Heizkörpern, Thermostaten jeglicher Art, sollten diese (Batterien) immer mit Absperrventilen versehen sein. Dies kann entweder ein herkömmliches Kugelventil oder ein Kegelventil sein.

Zusätzliche Steuerelemente

Wenn Sie einen separaten Kreislauf für die Heizung installiert haben, dh neben Heizkörpern ist auch eine Fußbodenheizung involviert, müssen Sie unbedingt ein Ausgleichsventil für den Heizkörper installieren, da die Batterien und der Fußboden unterschiedliche Temperaturen benötigen. Je nach Auslegung des Kreislaufs (Verzweigung) können Sie ein Dreiwege- oder Vierwegethermostatventil verwenden, das das Kühlmittel über die gewünschte (angegebene) Temperatur verteilt.

Das Funktionsprinzip ist hier recht einfach: Vom Kessel strömt das Kühlmittel in ein Dreiwegeventil (Vierwegeventil) mit der gleichen Temperatur, die zum Heizen der Heizkörper benötigt wird, aber für einen Fußboden zu hoch.

Daher sperrt das Ventil die Richtung zum Boden und gibt Wasser in die Rücklaufleitung ab - wenn sich die Leitung am Boden abkühlt, öffnet sich das Ventil und der Kreislauf nimmt wieder einen bestimmten Temperaturpunkt ein.

Fazit

Abschließend möchte ich die Einstellungen der Thermostate erwähnen, die unbedingt nach der Montage von Hand vorgenommen werden müssen - ohne sie können Sie das Raumklima nicht einstellen. Dazu müssen Sie alle Fenster und Türen schließen, den Knopf ganz nach links drehen und warten, bis die Temperatur im Raum über die erforderlichen 5-6 ° C steigt.

Drehen Sie danach den Regler ganz nach rechts und warten Sie, bis die gewünschte Temperatur erreicht ist. Öffnen Sie den Regler langsam, bis Sie das Geräusch von Wasser hören - lassen Sie ihn in dieser Position.
