Das schema der heizung eines privathauses: verdrahtung und

Wie lässt sich ein Schema der Heizungsanlage eines Privathauses mit eigenen Händen erstellen? Und welche wesentlichen Elemente sollte es enthalten? Wie werden Heizgeräte angeschlossen? Was sollen die Batterien und Rohre sein?

Versuchen wir, diese Fragen zu beantworten.

Schwerkraftsystem

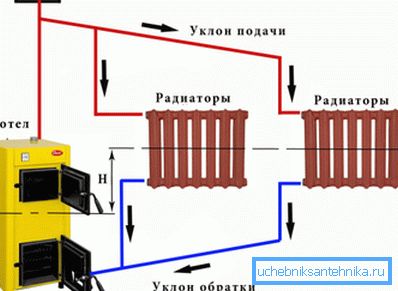

Das einfachste Schema der Heizungsanlage in einem Privathaus ist die sogenannte Schwerkraft. Es funktioniert aufgrund der unterschiedlichen Dichte des erwärmten Kühlmittels und des in den Heizgeräten gekühlten Kühlmittels.

Abfüllung

Es wird mit einem großen Durchmesser (mindestens DN 32) verlegt. Ziel ist es, den hydraulischen Widerstand zu verringern: Der Druck, der in diesem System überwunden wird, ist gering.

Bitte beachten Sie: Verwechseln Sie nicht den bedingten Durchgang des Rohrs (DU) und seinen Außendurchmesser, der die Elemente der Polymer- und Metall-Polymer-Rohrleitungen markiert. Für Polypropylen entspricht DU32 beispielsweise einem Außendurchmesser von 40 mm.

Aus den gleichen Gründen sollten moderne polymere Werkstoffe bevorzugt werden. Im Laufe der Zeit wird Stahl mit Ablagerungen und Rost überwachsen und wird immer rauer.

Unmittelbar nach dem Boiler wird die Abfüllung mit einem sogenannten Booster-Rohr geliefert - einem vertikalen Abschnitt, an dessen Oberseite ein offener Ausgleichsbehälter angebracht ist. Der weitere Teil der Befüllung erfolgt mit konstanter Neigung zum Rücklauf des Kessels.

Der Kessel ist wiederum am unteren Punkt der Kontur montiert; Oft ist es in der Grube installiert. Je größer der Höhenunterschied zwischen Kessel und Heizkörpern ist, desto höher der Druck, desto schneller zirkuliert das Wasser im Kreislauf.

Verteilung und Anschluss von Heizkörpern

Die optimalen Systeme für Heizungssysteme von Privathäusern mit natürlicher Zirkulation sind verschiedene Versionen von Leningrad.

Was ist das?

• Beim Füllen handelt es sich um einen durchgehenden Ring, der die Vor- und Rücklaufleitungen des Kessels verbindet.
• Heizgeräte werden parallel zum Befüllen mit einem Liner kleineren Durchmessers verbunden.
• Das optimale Anschlussschema für Heizgeräte ist von unten nach unten. In diesem Fall muss die Batterie nicht gespült werden: Der Schlamm bleibt nicht in seinem unteren Sammler zurück.

Bei Systemen mit Festbrennstoffkessel ist es besser, Gussradiatoren oder Stahlregister zu bevorzugen. Ihr großes Volumen und ihre feste Masse gleicht die Schwankungen des Kühlmittels während des Brennens und Abbrennens von Kraftstoff aus.

Ventile

Gravitationsschemata von Heizungssystemen für ein Privathaus werden mit einem Minimum an Ventilen abgeschlossen. Erstens brauchen sie es nicht: Um Leckagen zu beseitigen, ist es einfacher, Wasser vollständig abzulassen und aufzuladen. Zweitens führt jedes Ventil oder jeder Drossel zum Verlust des begehrten Drucks und verlangsamt die bereits langsame Zirkulation.

Was ist wichtig?

1. Entlüftung der Kühler oberhalb der Abfüllung. Die Luft aus der Füllung selbst wird in den Ausgleichsbehälter und von dort in die Atmosphäre gedrückt.

1. Setzen Sie den unteren Teil des Kreislaufs zurück, um ihn abzulassen.
2. Entnahme aus dem Kaltwassersystem mit einem Ventil zum Befüllen des Kreislaufs durch den Ausgleichsbehälter.

Zwangsumlauf

Die Heizungssysteme eines Privathauses mit erzwungener Zirkulation sind aufgrund der flexibleren Einstellung, mit der Sie die Heizgeräte und bestimmte Teile des Kreislaufs unabhängig voneinander einstellen können, üblicher.

Außerdem: Ein solches System arbeitet schneller auf Betriebstemperaturen und hat einen kleineren Temperaturbereich zwischen Vorlauf und Rücklauf.

Sicherheit

Das Hauptproblem eines geschlossenen Systems mit Zwangsumlauf besteht darin, dass es die Ausdehnung des Kühlmittels kompensieren muss.

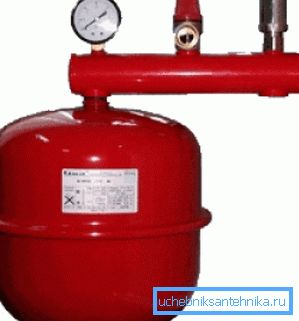

Die Funktionen des einzigen offenen Ausgleichsbehälters, der die offenen Kreisläufe der Heizungssysteme eines Privathauses mit Naturumlauf ergänzt, müssen auf eine ganze Gerätegruppe, die sogenannte Sicherheitsgruppe, verlagert werden.

Ventile

Lassen Sie uns herausfinden, mit welchen Absperrventilen das traditionelle Heizungssystem eines Privathauses selbst funktioniert?

1. Vor der Pumpe befindet sich in Strömungsrichtung des Kühlmittels Sumpf.
2. Die Pumpe und der Sumpf werden mit einem Ventilpaar abgesperrt, so dass sie demontiert oder der Filter ohne Kühlmittelverlust gereinigt werden kann.
3. Oft wird der Bypass zwischen den Bypässen der Pumpe durch ein Ventil oder ein Rückschlagventil blockiert, so dass das System in Betrieb ist, wenn die Pumpe im natürlichen Zirkulationsmodus entfernt wird.

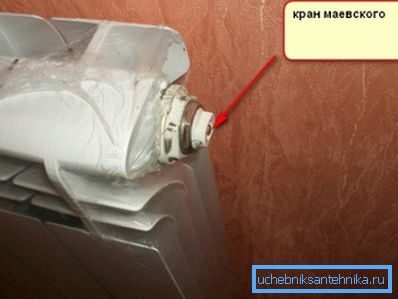

1. Die oberen Punkte des Stromkreises (Jumper, obere Kühlerstecker) werden mit Mayevsky-Wasserhähnen oder gewöhnlichen Wasseranschlußhähnen für die Luftabsaugung geliefert.
2. Speiseleitungen von Heizgeräten sind mit Ventilen ausgestattet, mit denen die Zirkulation in ihnen vollständig gestoppt werden kann. Umgekehrte Beläge werden gedrosselt.

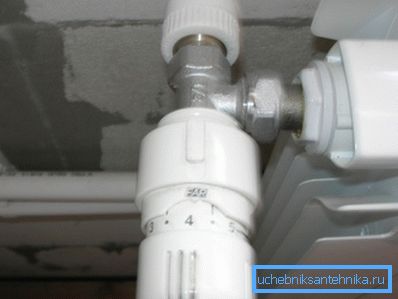

Thermoköpfe werden häufig anstelle von Drosseln verwendet: Ihr Preis ist etwas höher, aber Sie können die Durchlässigkeit automatisch einstellen, abhängig von der Temperatur im Raum.

Übrigens: Für Gas-, Elektro- und Solarkessel werden vorzugsweise Aluminiumheizkörper verwendet. Sie sind billig, haben ein kleines Innenvolumen (was ein schnelles Aufheizen garantiert) und eine hervorragende Wärmeübertragung auf einen Abschnitt.

Layout

Welche Installationspläne für die Heizungsanlage in einem Privathaus können bei Zwangsumlauf verwendet werden?

• Für ein einstöckiges Haus ist nach der bescheidenen Meinung des Autors dieselbe Wahl in Leningrad die beste Wahl.. Die Anleitung ist mit ihrer außergewöhnlichen Einfachheit und Fehlertoleranz verbunden: Um dieses System auch bei starker Kälte abtauen zu können, müssen Sie sich sehr bemühen.

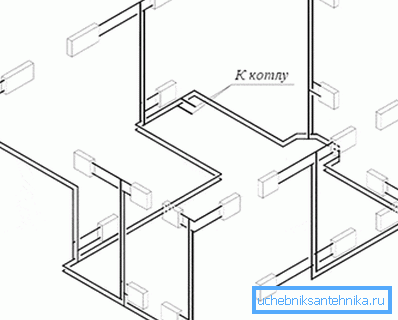

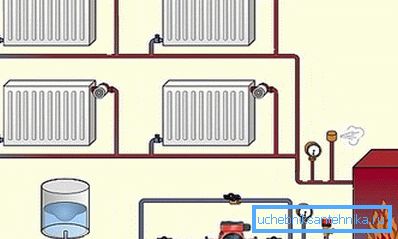

• Denn ein zweistöckiges Haus kann als Leningrad mit zwei parallelen Ringen und vertikaler Verkabelung mit Bodenabfüllung verwendet werden (Rückgabe und Lieferung sind im Keller oder im ersten Stock). Die Jumper jedes Risers sind mit einer Belüftungsöffnung versehen.

Fazit

Wir hoffen, dass die Hintergrundinformationen, die dem Leser angeboten werden, ihm bei der Gestaltung seiner eigenen Heizung helfen werden. Das beigefügte Video enthält wie immer zusätzliches Material. Erfolge!
