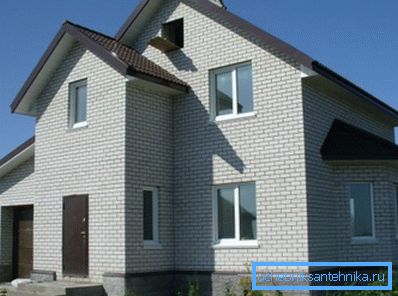

Das projekt des heizens eines zweistöckigen hauses:

Was könnte die Heizung in einem 2-stöckigen Haus sein? Wie verdünne ich das Kühlmittel, welche Heizgeräte? Wie berechne ich die Heizleistung des Kessels und welchen Kessel bevorzugen Sie? Der Artikel erhebt keinen Anspruch auf die Wahrheit in letzter Instanz: Er drückt nur den Standpunkt des Autors zu diesen Problemen aus.

Berechnungen

Wie wird die Warmwasserbereitung eines privaten 2-stöckigen Hauses berechnet?

• Als Basiswert der Wärmeleistung werden 60 Watt Wärme pro Kubikmeter Volumen verwendet.
• In jedes Fenster in der Außenwand werden 100 Watt Wärme, in jede Tür 200 Wärme gegeben.
• Je nach Klimazone wird ein regionaler Koeffizient ausgewählt:

So kann die Heizung eines 2-stöckigen Gebäudes mit einer Grundfläche von 70 Metern, einer Deckenhöhe von 3 Metern, 8 Fenstern und 3 Türen in Sewastopol wie folgt berechnet werden:

1. Das Volumen des Raumes beträgt (70 * 3) * 2 = 420 m3.
2. Die Grundwärmeleistung beträgt 420 * 60 = 25200 Watt.
3. Fenster und Türen nehmen ihre eigenen Einstellungen vor: 25200+ (8 * 100) + (3 * 200) = 26600 Watt.
4. Das warme Klima der Krim verringert den Energiebedarf: 26600 * 0,7 = 18620 Watt.

Die Leistung der Heizkörper für einzelne Räume wird auf dieselbe Weise berechnet.

Nuance: Vergessen Sie nicht die Fläche der Räume ohne Heizgeräte. Wenn sich der Flur aufgrund der im angrenzenden Raum befindlichen Batterien erwärmt, sollte dieser nach der Gesamtmenge der beiden Räume ausgewählt werden.

Wie zählt man Kilowatt in der Anzahl der Batterieabschnitte? Es reicht aus, die berechnete Leistung des Geräts in die Leistung eines Abschnitts aufzuteilen, was immer in der Begleitdokumentation angegeben ist. In diesem Fall können Sie sich auf die folgenden Werte konzentrieren:

Layout

Wie soll das Heizschema eines 2-stöckigen Gebäudes aussehen - Verteilung des Wärmeträgers und Anschluss der Heizgeräte? Hier sind zwei der einfachsten und kostengünstigsten Lösungen.

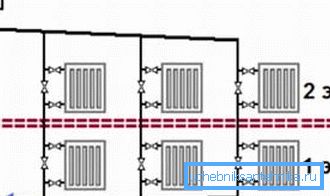

Stehend mit Topfüllung

Das Kühlmittel steigt aus dem Kessel in die auf dem Dachboden befindliche Ablage und kehrt durch die Steigleitungen mit Heizgeräten in die Rücklaufleitung zurück. Das System ist unter anderem deshalb attraktiv, weil es die Heizung eines 2-stöckigen Hauses mit Naturzirkulation ermöglicht: Mit einer Grundfläche von bis zu 50 m2 funktioniert es stabil ohne Umwälzpumpe.

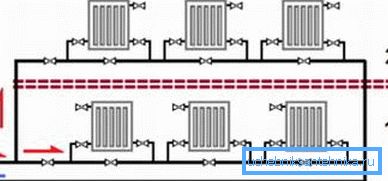

Doppelte Leningradka

Leningrad oder ein Baracken-System ist noch einfacher und fehlertoleranter. In der Regel handelt es sich um einen Ring zwischen den Vor- und Rücklaufrohren des Kessels, parallel zu dem die Heizkörper der Heizungsanlage verbunden sind.

In Bezug auf unsere Situation umfasst das Heizungsschema eines 2-stöckigen Gebäudes zwei Ringe. Drei zusätzliche Meter Abfüllung in der zweiten Etage ändern die Temperatur der Heizkörper nicht wesentlich. Wenn Sie möchten, können Sie jedoch verwirrt sein, indem Sie die Ringe durch einen abnehmbaren unteren Ring-Choke ausgleichen.

Heizkörper anschließen

Radiatoren mit geringer Länge (bis zu 6-7 Sektionen) sind traditionell miteinander verbunden - beide Liner befinden sich auf einer Seite.

Bei einer größeren Länge wird jedoch eines von zwei alternativen Schemata verwendet:

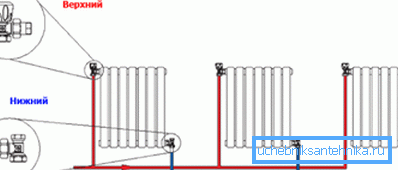

• Diagonale - wenn der Vor- und Rücklauf nach rechts und links zu den Unter- und Oberfäden gebracht wird.
• Bottom down - wenn zwei untere Fäden zum Verbinden verwendet werden.

In beiden Fällen ist es bequemer, Steckstecker zu verwenden, und amerikanische Frauen verwenden Schnellkupplungen mit Überwurfmutter.

Materialien

Was ist besser, um mit eigenen Händen zu heizen? Gehen wir die wichtigsten Elemente durch.

Kessel

Wenn Ihr Haus vergast ist, ist der Gaskessel die beste Option in Bezug auf die Heizkosten. Wünschenswert - Kondensation: Die Nutzung der gesamten Verbrennungswärme von Gas (einschließlich der Energie, die den Verbrennungsprodukten während ihrer Kondensation entnommen wird) erhöht den Wirkungsgrad um 9 bis 11%.

Sicherheit

In einem geschlossenen System ist es für die sogenannte Sicherheitsgruppe zuständig - automatische Entlüftung, Sicherheitsventil und Manometer. Zusätzlich wird der Kreislauf mit einem Ausdehnungsgefäß abgeschlossen, das eine Vergrößerung des Kühlmittelvolumens während der Ausdehnung ausgleicht. Sein Volumen beträgt ungefähr 1/10 der gesamten Kühlmittelmenge.

Nützlich: Die Menge des Kühlmittels in einem ausgeglichenen System wird normalerweise mit 15 Litern pro 1 kWh Kesselleistung angenommen.

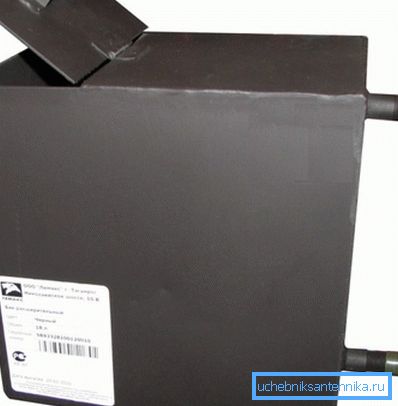

In einem offenen System (meistens wird ein schwerkraftgespeistes Heizungssystem eines 2-stöckigen Gebäudes erstellt) werden die Funktionen aller oben genannten Geräte einem offenen Ausdehnungsgefäß zugeordnet. Es ist an der Decke im zweiten Stock oder im Dachgeschoss montiert. Die Böden sind mit einer konstanten Neigung verlegt, so dass die Luft von ihnen durch das Kühlmittel in den Tank gedrückt wird.

Heizgeräte

Wenn Sie das Heizschema eines 2-stöckigen Gebäudes mit Festbrennstoffkessel verwenden, sind gusseiserne Abschnittsheizkörper oder -register vorzuziehen. Ihre große Masse und ihr großes Volumen bedeuten, dass sich der Kreislauf nach dem Ausbrennen des Kraftstoffs nur langsam abkühlt.

In allen anderen Fällen sind Aluminium-Profilheizkörper die beste Wahl.

Was ist der Grund für den Unterricht?

• Sie haben eine hervorragende Wärmeableitung.
• Ihr Aussehen wird in das anspruchsvollste Design des Wohnzimmers passen.
• Schließlich ist der Preis - von 280 Rubel pro Abschnitt - für den sparsamsten Hausbesitzer nicht ruinös.

Pfeifen

Der typische Temperaturbereich für das autonome Heizen beträgt 50 bis 75 ° C mit einem Druck von nicht mehr als 2,5 Atmosphären.

Von hier und Empfehlungen zur Auswahl der Heizungsrohre:

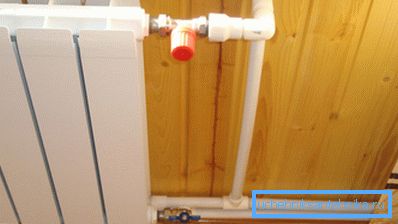

• Verstärktes Polypropylen. Durch die Verstärkung wird die Wärmeausdehnung des Materials erheblich reduziert.

• Vernetztes Polyethylen.
• Metall-Kunststoff Besser - mit Pressfittings: Die Kompression ist sehr empfindlich für die Kalibrierungsqualität und bei der geringsten Verletzung der Technologie in wenigen Monaten beginnen sie durch die Verbindungen zu fließen.

Fazit

Wir hoffen, dass unsere Empfehlungen dem Leser beim Entwurf und Bau einer eigenen Heizung helfen werden. Wie üblich finden Sie im beigefügten Video weitere thematische Informationen. Erfolge!
