Das heizschema eines zweistöckigen hauses mit zwangsumlauf -
Heutzutage gibt es viele Möglichkeiten für die Verlegung der Heizungskommunikation, aber alle können in mehrere Hauptgruppen unterteilt werden, die sich hinsichtlich Design und Arbeitseffizienz unterscheiden. In diesem Artikel werden die am häufigsten verwendeten Optionen beschrieben, ihre Hauptvorteile werden hervorgehoben und auf die Mängel eingegangen.Wenn Sie die nachstehenden Informationen lesen, können Sie leicht feststellen, welcher Typ für Ihre Bedingungen optimal ist.
Die beliebtesten Arten von Systemen
Am besten im Prozess der Verwertung selbst empfahlen sich folgende Optionen:
| Konturen mit natürlicher Zirkulation | Vor einigen Jahrzehnten gab es für diese Art einfach keine Alternative. Diese Optionen sind gut für ihre Einfachheit und Unprätentiösität, weisen jedoch eine Reihe von Mängeln auf, die im nächsten Kapitel besprochen werden. |
| Einrohrsysteme | Eine erweiterte Option, die recht einfach zu installieren ist. Dies ist wichtig, wenn Sie mit Ihren eigenen Händen arbeiten. Außerdem können Sie mit dieser Art der Kommunikation Material einsparen. Daher ist der Projektpreis niedriger. Diese Option hat jedoch viele Nachteile |
| Zwei-Rohr-Systeme | Das Vorhandensein von zwei Leitungen und separaten Kühlmitteleinlässen zu jedem Kühler ermöglicht eine gleichmäßigere Wärmeübertragung, wodurch die Effizienz erhöht wird. Die Nachteile sind auf den Materialverbrauch und die Unfähigkeit der Kommunikation zurückzuführen |
| Collector Communications | Man kann mit Sicherheit sagen, dass diese Option heute die perfekteste und effektivste ist. Die Verdrahtungsmerkmale gewährleisten einen gleichmäßigen Kühlmittelfluss zu allen Heizelementen |
Tipp! Vertrauen Sie nicht der Meinung von Experten, die behaupten, dass die eine oder andere Option besser ist als andere. Viele von ihnen machen ständig die gleichen Arten von Kommunikation und wollen einfach nicht den gleichen Sammler sammeln, da sie nur wenig über ihre Struktur wissen.
Vor- und Nachteile jedes Typs
Berücksichtigen Sie jede implementierte Option, um zu verstehen, wie sie sich voneinander unterscheiden. Dabei müssen nicht nur die Kosten und die Komplexität der Installationsarbeiten berücksichtigt werden, sondern auch die spätere Wirksamkeit der Arbeit. Billige Bauoptionen sind oft weniger effizient, was Energieverschwendung verursacht.
Kommunikation mit der Schwerkraftbewegung des Kühlmittels

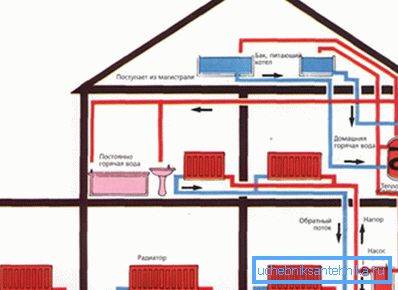

Das Heizungsschema eines zweistöckigen Hauses mit natürlicher Zirkulation unterscheidet sich von ähnlichen Optionen in einstöckigen Gebäuden.
Beachten Sie die wichtigsten Nuancen, die jeder kennen sollte:
- In der zweiten Etage befindet sich ein obligatorischer Ausgleichsbehälter, dessen Volumen basierend auf der Kapazität des Systems individuell berechnet wird. Es kann sich sowohl auf dem Dachboden als auch in jedem Raum befinden. Hauptsache, der Container befindet sich oben im Gesamtsystem.
- Alle Rohrleitungen sollten mit einer Neigung von 3 bis 5 Grad verlegt werden, um die Bewegung des Kühlmittels sicherzustellen.
Beachten Sie! Sie sollten nicht vergessen, dass die Rückführleitung aus Rohren besteht, deren Durchmesser mit zunehmender Annäherung an die Wärmeeinheit zunehmen sollte. Dadurch wird eine hervorragende Zirkulation gewährleistet.
- Das Oberrohr kann sowohl unter der Decke als auch unter den Fensterbrettern verlegt werden.
Zu den Vorteilen zählen völlige Autonomie und Energieunabhängigkeit sowie Wartungsfreundlichkeit und geräuschloser Betrieb. Zu den Mängeln zählen die Komplexität der Installation und die Unmöglichkeit, in großen Bereichen (über 130 m) zu arbeiten2), ungleichmäßige Raumheizung und die Notwendigkeit einer ständigen Überwachung des Kühlmittelstands.

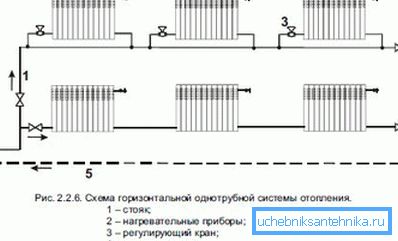

Einzelrohrversion
Die Hauptunterschiede dieser Option sind die folgenden Faktoren:
- Geringer Materialverbrauch, Da viel weniger Rohre benötigt werden, sinken die Projektkosten entsprechend, was ein wichtiger Faktor ist.
- Ventile sind an den Ästen zu jedem Kühler angebracht, Dadurch können Sie unnötige Heizpunkte ausschalten oder bei Bedarf zur Reparatur entfernen.
- Es ist auch ratsam, eine Bypassleitung zu machen., Dies gewährleistet eine gleichmäßige Erwärmung aller Elemente.
Aus den Vorteilen ist es möglich, die Einfachheit und Wirtschaftlichkeit aus den Minus- sen herauszuheben - ungleichmäßige Erwärmung mit Abstand zum Kessel und die Notwendigkeit, das System aufzustellen.

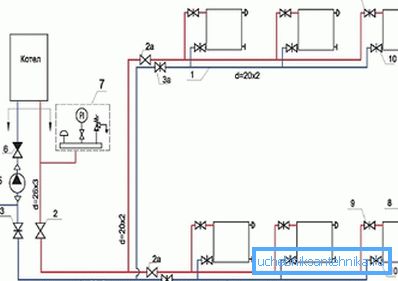

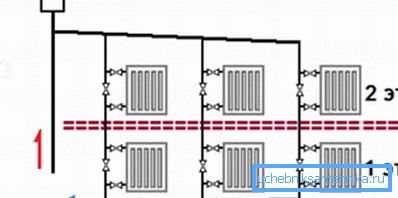

Zwei-Rohr-Heizung
Die Heizung eines zweistöckigen Hauses mit Zwangsumlauf eines Zweirohr-Typs ist eine perfektere Option, die mehrere Vorteile bietet:
- Heizkörperheizung gleichmäßiger, Dadurch wird die Effizienz des Systems erhöht.
- Das Vorhandensein einer Umwälzpumpe im Heizungssystem gewährleistet einen konstanten Flüssigkeitsstrom unabhängig von der Temperatur..
- Das Förderrohr kann sich entweder unter der Decke oder unter den Fensterbrettern oder sogar in Bodennähe befinden..
Man kann sagen, dass diese Option bei Entwicklern die beliebteste ist, in letzter Zeit jedoch immer mehr Verbreitung gefunden hat, was wir im nächsten Kapitel betrachten werden.

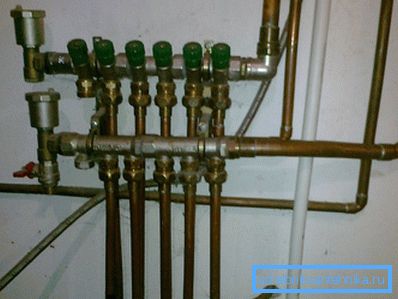

Sammlersystem
Viele Leute glauben fälschlicherweise, dass diese Option nur von Fachleuten installiert werden kann.
Inzwischen ist die Anweisung zum Verlegen von Kommunikationen dieser Art ziemlich einfach und umfasst die folgenden Schritte:
- Berechnung der Anzahl der Heizpunkte, ist es bei der Auswahl eines Heizkollektors wichtig, da dieser ebenso viele Rückschlüsse wie Heizkörper im Haus enthalten sollte.

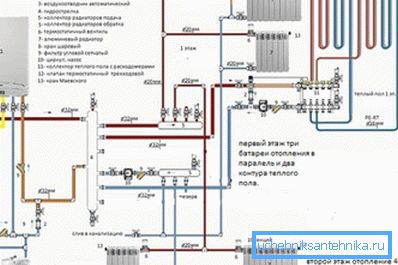

Beachten Sie! Mit der Collector-Option können Sie einen warmen Fußboden in das System einbinden, da ihm ein separater Kreislauf zugewiesen wird und keine zusätzlichen Arbeiten erforderlich sind.

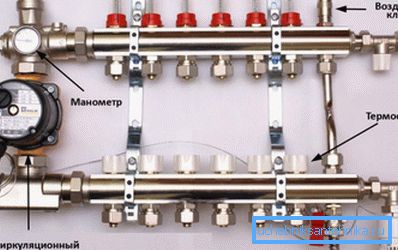

- Der Verteiler befindet sich im Heizraum, von dem aus zu jedem Kühler ein separates Rohr geführt wird. Dadurch können Sie jeden Stromkreis separat steuern.
- Sie können einige Sicherungsstifte hinterlassen, wenn Sie Heizkörper hinzufügen oder einen Fußboden verlegen möchten.
Der einzige Nachteil ist die Verlegung einer großen Anzahl von Rohren, und die Nachteile sind dort erschöpft.
Fazit
Die kompetente Wahl des Heizsystems ist sehr wichtig, denn eine hochwertige Heizung ist der Schlüssel zum Wohnkomfort. Das Video zeigt einige Nuancen des jeweiligen Themas und zeigt Ihnen die richtige Entscheidung, wenn Sie die eine oder andere Option für Ihr Zuhause wählen.
